発明の名称作業機
出願人工機ホールディングス株式会社
代理人弁理士法人筒井国際特許事務所
主分類A47L 9/10 20060101AFI20250603BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】利便性を向上させた作業機を提供する。
【解決手段】作業機であるクリーナ1は、モータ4と、モータ4の駆動力を受けて回転するファン5と、内部に塵埃を捕集可能な集塵袋7と、モータ4及びファン5を支持する本体部21と、集塵袋7が通過可能な大きさの開口縁を有し、開口縁が本体部21に当接するように本体部21に組み付けられることで、集塵袋7を収容する集塵室212を本体部21と協働して画定する蓋部22と、を備える。本体部21には、集塵室212の内外を連通することで、集塵室212外から集塵袋7内へ流入する空気流の流路を画定するノズル214が設けられる。蓋部22には、集塵袋7を着脱可能に保持する保持部6が設けられる。
【選択図】図3
特許請求の範囲【請求項１】
モータと、
前記モータの駆動力を受けて回転するファンと、
内部に塵埃を捕集可能な集塵袋と、
前記モータ及び前記ファンを支持する本体部と、
前記集塵袋が通過可能な大きさの開口縁を有し、前記開口縁が前記本体部に当接するように前記本体部に組み付けられることで、前記集塵袋を収容する集塵室を前記本体部と協働して画定する蓋部と、を備え、
前記本体部には、前記集塵室の内外を連通することで、前記集塵室外から前記集塵袋内へ流入する空気流の流路を画定する流入管が設けられ、
前記蓋部には、前記集塵袋を着脱可能に保持する保持部が設けられる、作業機。
続きを表示（約 880 文字）【請求項２】
請求項１に記載の作業機において、
前記保持部は、前記集塵袋と係合する係合部と、作業者に操作されることで前記係合部の前記集塵袋に対する係合を解除可能な操作部と、を有する、作業機。
【請求項３】
請求項２に記載の作業機において、
前記集塵袋は、塵埃が通過する入口が設けられる板状の基部と、前記基部に接続される袋状の袋部と、を有し、
前記保持部は、前記基部を保持し、前記袋部を保持しない、作業機。
【請求項４】
請求項３に記載の作業機において、
前記操作部は、前記蓋部が前記本体部に組み付けられた状態において、前記集塵室内に収容される、作業機。
【請求項５】
請求項３に記載の作業機において、
前記本体部は、前記袋部に当接して、前記袋部が前記保持部から離間する方向に移動することを規制する突当部を有する、作業機。
【請求項６】
請求項５に記載の作業機において、
前記突当部の前記袋部に当接する突当面は、前記袋部が前記保持部から離間する方向における前記開口縁の端部よりも前記保持部側に位置する、作業機。
【請求項７】
請求項１に記載の作業機において、
前記蓋部は、第１方向の一方側に前記保持部を有するとともに、前記第１方向の一方側に配置されて前記第１方向と交差する第２方向に延びる回転軸線を中心として回動することで前記本体部に組み付けられる、作業機。
【請求項８】
請求項１に記載の作業機において、
前記蓋部は、外殻を構成する、作業機。
【請求項９】
請求項１に記載の作業機において、
前記本体部は、前記モータ及び前記ファンを収容するモータ収容部と、前記蓋部との間に前記集塵室を画定する集塵室画定部と、を含み、
前記集塵室画定部は、前記モータ収容部に対して着脱可能であり、
前記集塵袋と択一的に前記モータ収容部に装着可能なフィルタ部を備える、作業機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、作業機に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
作業機の一例として、集塵作業に用いられる作業機がある。特許文献１には、モータによって回転駆動させるファンと、ファンによって吸引された空気中から塵埃を分離するダストバッグ（集塵袋）とを備える作業機が開示されている。この作業機の内部には、ダストバッグが着脱自在に収容されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－７０８５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、作業機からダストバッグを取り外し廃棄する際の作業性を向上し、利便性を高めることが望まれている。
【課題を解決するための手段】
【０００５】
一実施の形態による作業機は、モータと、前記モータの駆動力を受けて回転するファンと、内部に塵埃を捕集可能な集塵袋と、前記モータ及び前記ファンを支持する本体部と、前記集塵袋が通過可能な大きさの開口縁を有し、前記開口縁が前記本体部に当接するように前記本体部に組み付けられることで、前記集塵袋を収容する集塵室を前記本体部と協働して画定する蓋部と、を備える。前記本体部には、前記集塵室の内外を連通することで、前記集塵室外から前記集塵袋内へ流入する空気流の流路を画定する流入管が設けられる。前記蓋部には、前記集塵袋を着脱可能に保持する保持部が設けられる。
【発明の効果】
【０００６】
本発明によれば、利便性を向上した作業機を提供することができる。
【図面の簡単な説明】
【０００７】
第１の実施形態の作業機であるクリーナの外観を示す側面図である。
クリーナの外観を示す正面図である。

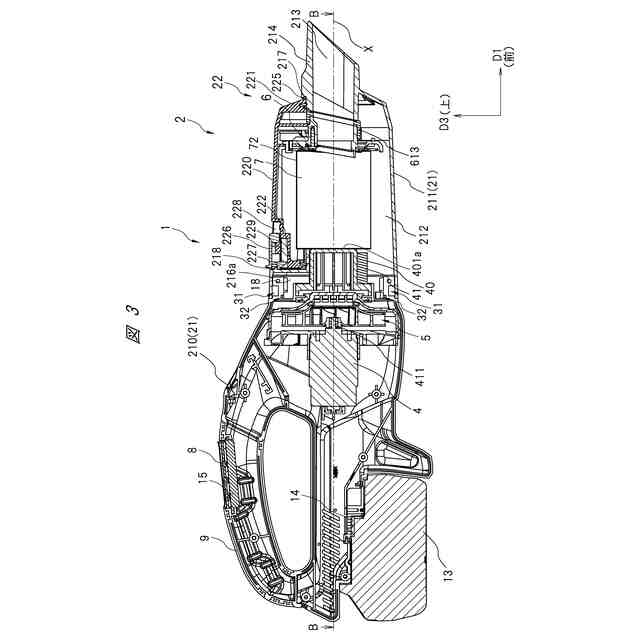

図２に示されるＡ－Ａ線におけるクリーナの断面図である。
図３に示されるＢ－Ｂ線におけるクリーナの断面図である。
集塵ケースを取り外した状態のクリーナの斜視図である。

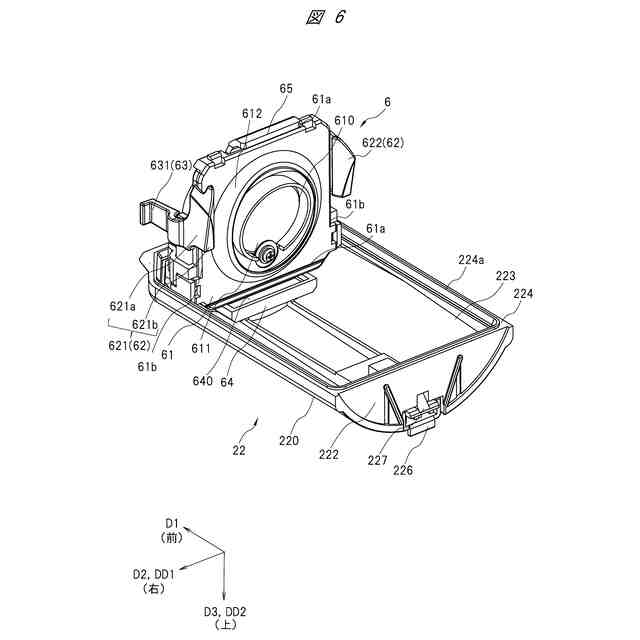

蓋部の斜視図である。

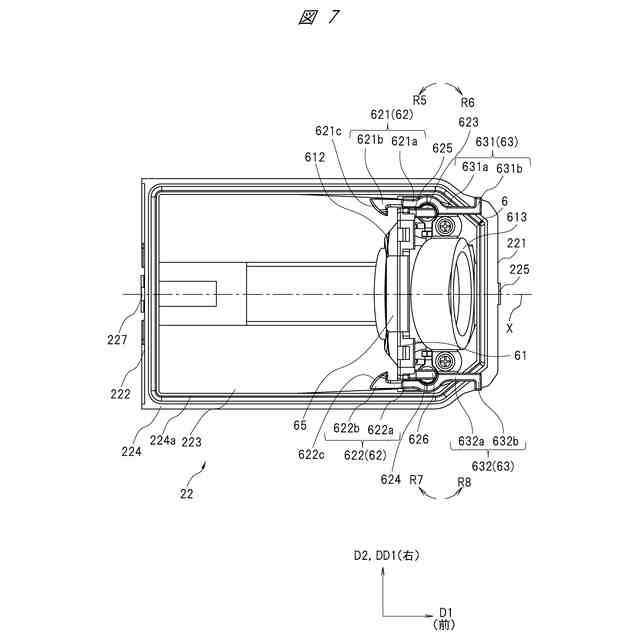

蓋部の平面図である。
蓋部の側面図である。
蓋部を着脱中のクリーナの斜視図である。
蓋部を着脱中のクリーナの断面図である。
図１０に示される断面図の一部を拡大して示す拡大断面図である。
図８に示されるＣ－Ｃ線における蓋部の断面図である。
保持部が有する保持基部の側面図である。
集塵袋が保持部に取り付けられる途中の状態における蓋部、保持部及び集塵袋の断面図である。
集塵袋が保持部に取り付けられた状態における蓋部、保持部及び集塵袋の側面図である。
図１５に示されるＥ－Ｅ線における断面図である。
集塵袋が装着状態のときの蓋部、保持部及び集塵袋の平面図である。
集塵袋を取り外す操作が行われたときの蓋部、保持部及び集塵袋の平面図である。
変形例のクリーナが備える蓋部の斜視図である。
変形例のクリーナが備える蓋部の平面図である。
図２０に示されるＦ－Ｆ線における蓋部の断面図である。
第２の実施形態のクリーナの断面図である。
図２２に示されるＧ－Ｇ線におけるクリーナの断面図である。
第２の実施形態のクリーナが備える蓋部の斜視図である。
第２の実施形態の蓋部の平面図である。
第２の実施形態の蓋部の側面図である。
図２６のＨ－Ｈ線における蓋部の断面図である。
第２の実施形態の保持部が有する保持基部の側面図である。
第２の実施形態において、集塵袋が保持部に取り付けられる途中の状態における蓋部、保持部及び集塵袋の断面図である。
第３の実施形態のクリーナの断面図である。
第３の実施形態のクリーナの斜視図である。
【発明を実施するための形態】
【０００８】
＜第１の実施形態＞
図面を参照しながら、第１の実施形態の作業機について説明する。本実施の形態の作業機は、集塵作業に好適に用いられる携帯用のクリーナ（掃除機）である。図１は、本実施の形態のクリーナ１の外観を示す側面図である。図２は、クリーナ１の外観を示す正面図である。図３は、図２に示されるＡ－Ａ線におけるクリーナ１の断面図である。図４は、図３に示されるＢ－Ｂ線におけるクリーナ１の断面図である。
【０００９】
＜全体構成＞
クリーナ１は、ハウジング部２と、モータ４と、ファン５と、保持部６と、を備えている。ハウジング部２は、本体部２１と蓋部２２とを有している。蓋部２２は、本体部２１に着脱可能に設けられる。モータ４と、ファン５とは本体部２１内に収容されている。保持部６は蓋部２２に設けられ、集塵袋７を着脱可能に保持する。すなわち、集塵袋７は蓋部２２に着脱可能である。
【００１０】
＜ハウジング部２＞
ハウジング部２は、合成樹脂によって成形された、上述した本体部２１と蓋部２２とによって構成されている。
