特許ウォッチ

公開番号2025084725
公報種別公開特許公報(A)
公開日2025-06-03
出願番号2024203351
出願日2024-11-21
発明の名称熱分解性排水物質及びフィブロインを含む成形用の組成物を用いた成形体の製造
出願人キヤノンバージニア, インコーポレイテッド,Canon Virginia, Inc.
代理人弁理士法人大塚国際特許事務所
主分類B29C 43/52 20060101AFI20250527BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】タンパク質を含む成形部品を得る際の成形流動性を向上させる製造方法、並びに、タンパク質の成形性が向上した成形体の製造方法に関する。
【解決手段】水分子を生成するために熱分解により分解する熱分解性排水物質とフィブロインとを含む成形用の組成物を加熱することと、前記熱分解性排水物質を熱分解しながら前記組成物を成形するために加圧することと、を含む、成形体の製造方法。

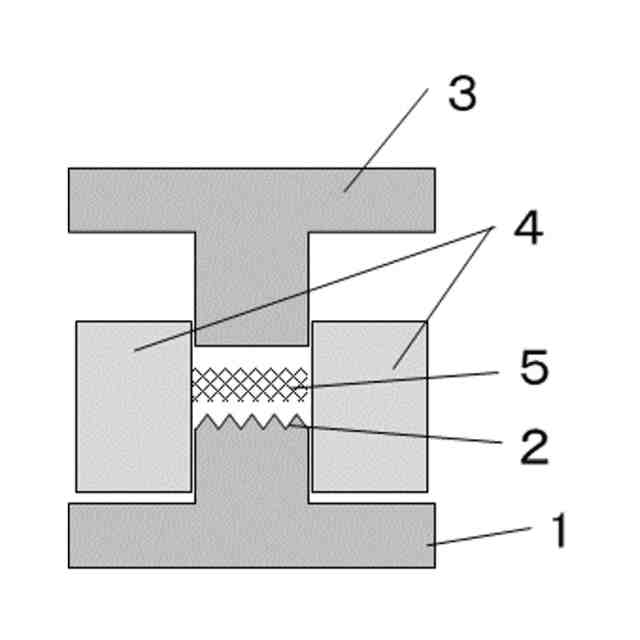

【選択図】図1
特許請求の範囲【請求項１】
水分子を生成するために熱分解により分解する熱分解性排水物質とフィブロインとを含む成形用の組成物を加熱することと、
前記熱分解性排水物質を熱分解しながら前記組成物を成形するために加圧することと、
を含む、成形体の製造方法。
続きを表示（約 790 文字）【請求項２】
前記成形体における前記フィブロインの結晶化率が５０％以上である、請求項１に記載の成形体の製造方法。
【請求項３】
前記成形のプロセスにおける成形温度がＴ１以上Ｔ１＋１００℃以下であり、ここで前記熱分解性排水物質の前記熱分解の開始温度がＴ１である、請求項１に記載の成形体の製造方法。
【請求項４】
前記成形のプロセスにおける成形圧力が１０ＭＰａ以上３００ＭＰａ以下である、請求項１に記載の成形体の製造方法。
【請求項５】
前記熱分解性排水物質とフィブロインとが溶解した水溶液を得ることと、
前記水溶液から溶媒としての水を除去することによって前記組成物を得ることと、
を含む方法により前記組成物が得られる、請求項１に記載の成形体の製造方法。
【請求項６】
前記水溶液中の前記フィブロインの濃度が、前記溶媒としての水に対して２重量部以上３０重量部以下である、請求項５に記載の成形体の製造方法。
【請求項７】
前記溶媒としての前記水が、凍結乾燥法又は噴霧乾燥法を用いて前記水溶液から除去される、請求項５に記載の成形体の製造方法。
【請求項８】
前記熱分解性排水物質が、重炭酸ナトリウム、重炭酸カリウム、重炭酸アンモニウム、又は炭酸アンモニウムの少なくとも１種を含む、請求項１に記載の成形体の製造方法。
【請求項９】
熱分解の間に前記熱分解性排水物質から発生する水分量が、前記フィブロインに対して１重量部以上５０重量部以下である、請求項１に記載の成形体の製造方法。
【請求項１０】
前記フィブロインが、カイコ絹及び／又はその誘導体からなる、請求項１に記載の成形体の製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
［技術分野］
続きを表示（約 820 文字）【０００２】
本発明は、フィブロインを含む成形体の製造方法に関する。
【背景技術】
【０００３】
［背景技術］
【０００４】
親水性フィブロインを使用して様々な製品を処理するための努力がなされてきた。
【０００５】
フィブロインは親水性が高く、水素結合による分子間の結合強度が強いため、成形プロセスで熱又は圧力を加えると分子間の結合が起こり、タンパク質の流動性が低下することがあり、それ故に通常は比較的高い圧力が必要となる。
【０００６】
国際公開第２０１９０５４５０３号は、流動性を向上させるために水などの溶媒を添加することにより、タンパク質を比較的低圧で成形する成形方法を提供する。
【０００７】
しかしながら、少量の溶媒とタンパク質とを均一に混合することは困難であり、溶媒と十分に混合しなかった領域では、低圧での形状転写性が不十分になる可能性があった。また、タンパク質の成形・硬化速度が面内で不均一になることから、圧力の伝播が不均一になり、形状転写性が不十分になる可能性があった。一方、溶媒量を増加させると、低圧でタンパク質の流動性が向上した。しかし、タンパク質の成形熱により生じる水の急激な気化熱により熱が奪われ、タンパク質が流動なしには所望の形状の成形体が得られない場合があった。
【０００８】
本発明は、タンパク質を含む成形部品を得る際の成形流動性を向上させることを目的とする。
【発明の概要】
【０００９】
［発明の概要］
【００１０】
本開示は、水分子を生成するために熱分解により分解する熱分解水分物質とフィブロインとを含む成形用の組成物を加熱するプロセスと、熱分解水分物質を熱分解にかけながら加圧成形するプロセスとを含む、製造方法に関する。
（【００１１】以降は省略されています）

関連特許
