特許ウォッチ

公開番号2025083340
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2025016197,2023545807
出願日2025-02-03,2022-10-14
発明の名称容易な着脱のための履物カウンタ
出願人スケッチャーズユーエスエイインコーポレイテッドザセカンド
代理人個人,個人,個人,個人,個人,個人,個人,個人,個人
主分類A43B 23/08 20060101AFI20250523BHJP(履物)
要約【課題】履物を履く場合のより容易な足の挿入を支援する。
【解決手段】履物物品が、アッパーに取り付けられてソール構造からアッパーの後部ヒールカラーの少なくとも一部に延びるヒールカップを含む。ヒールカップは、上部、中間部及び下部を有して一様に成形され、上部は、中間部よりも短い内外方向長さを有し、中間部及び下部は、踵を受け入れるように構成された凹状構造を形成する。上部は、ユーザが履物を履いている時に、ユーザの足の荷重下で第1の構成から第2の構成に変形することができる。第2の構成では、上部の少なくとも一部が第1の構成に対して低下し、ユーザの足の荷重が除去された後に第1の構成に戻ることができる。中間部は、中心部分よりも厚い周辺部分を含む。
【選択図】図2
特許請求の範囲【請求項１】
履物物品であって、
足を受け入れる靴開口部を定めるアッパー、及びソール構造と、

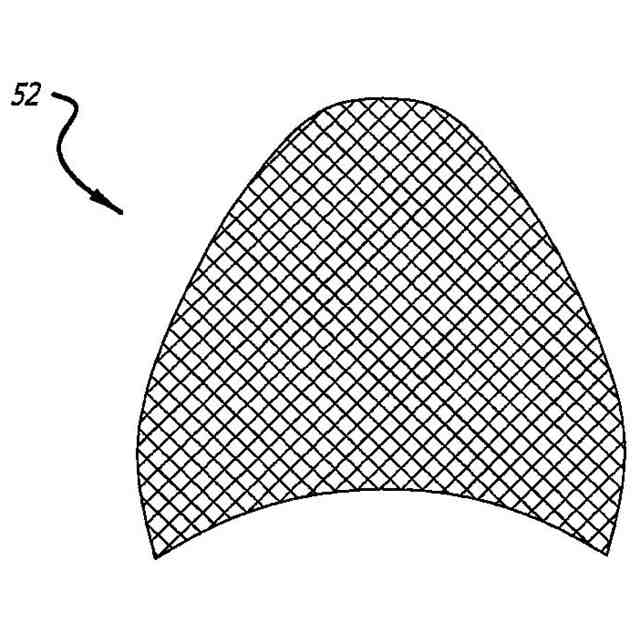

前記アッパーに取り付けられて、前記ソール構造から前記アッパーの後部ヒールカラーの少なくとも一部に広がるヒールカップと、
を含み、

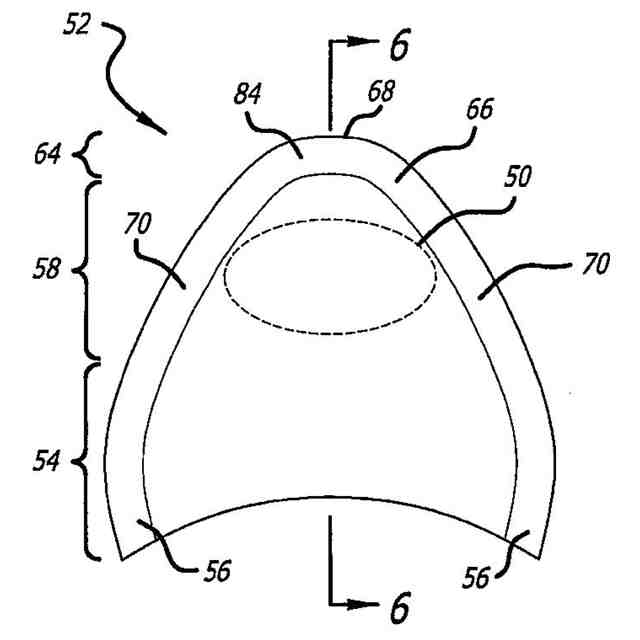

前記ヒールカップは、上部、中間部及び下部を有して一様に成形され、前記上部は、前記中間部よりも短い内外方向長さを有し、前記中間部及び前記下部は、踵を受け入れるように構成された凹状構造を形成し、
前記上部は第１の構成を有し、

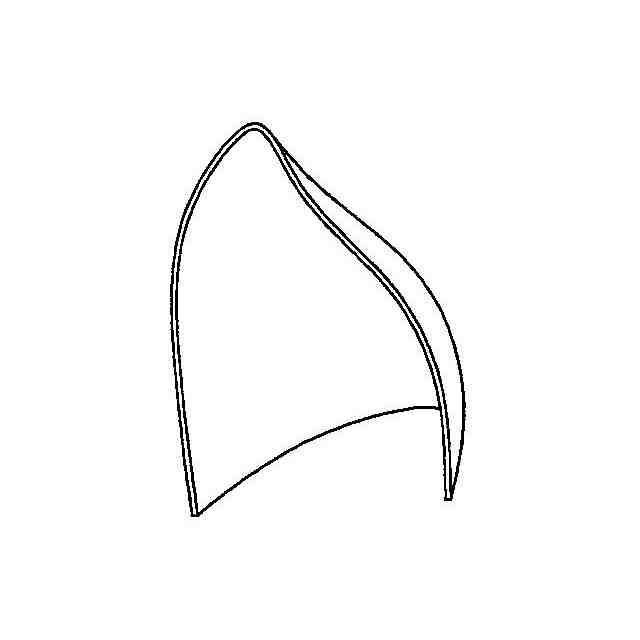

前記上部は、ユーザが履物を履いている時に前記ユーザの足の荷重下で第２の構成に変形することができ、

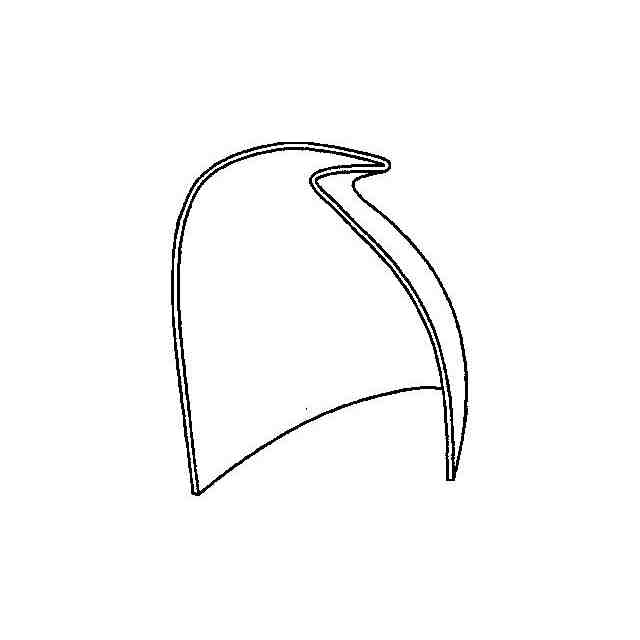

前記第２の構成において、前記上部の少なくとも一部が前記第１の構成に対して低下し、
前記上部は、前記ユーザの足の前記荷重が除去された後に前記第１の構成に戻ることができ、

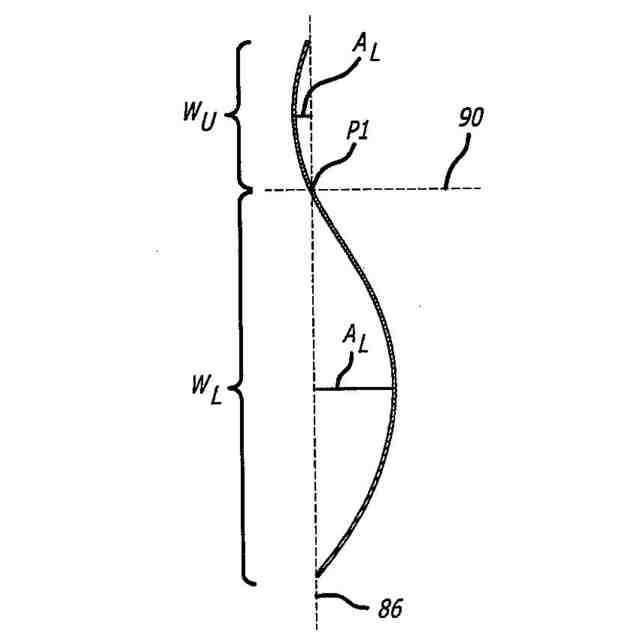

前記中間部は、周辺部分及び中心部分を定め、
前記周辺部分は第１の厚みを有し、
前記中心部分は第２の厚みを有し、
前記第２の厚みは前記第１の厚みよりも小さい、
履物物品。
続きを表示（約 810 文字）【請求項２】
前記第１の厚みは、前記周辺部分から前記中心部分に至る方向に前記第２の厚みまで徐々に減少する、
請求項１に記載の履物製品。
【請求項３】
前記上部の少なくとも一部及び前記下部の一部は、前記第１の厚みと概ね等しい又は前記第１の厚みよりも大きな厚みを有する、
請求項１に記載の履物物品。
【請求項４】

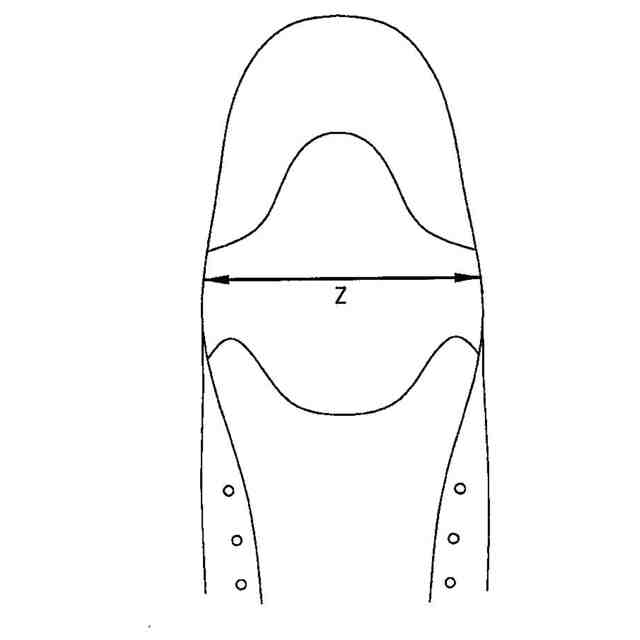

前記中心部分の下部領域が、前記靴開口部から離れる方向に外向きに延び、これにより前記靴開口部を前記内外方向に沿って広げる、
請求項１に記載の履物物品。
【請求項５】

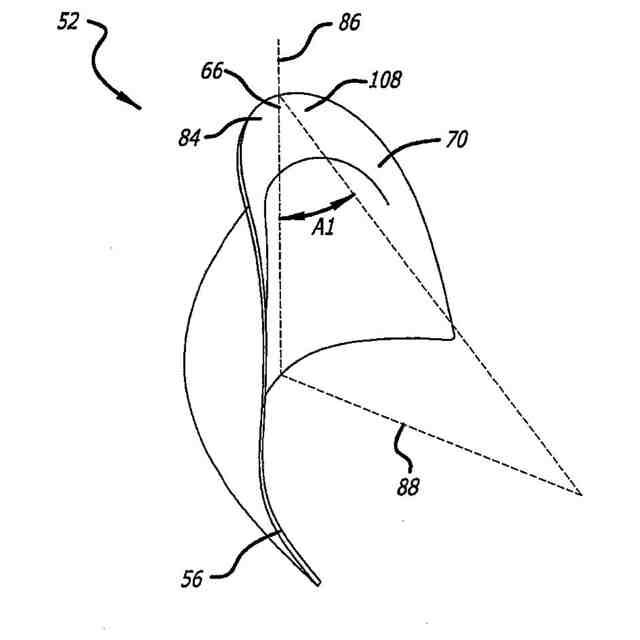

前記第１の構成における前記上部は、床の水平面に垂直な垂直線に対して第１の角度の下向き傾斜を有し、前記第２の構成における前記上部は第２の角度の傾斜を有し、前記第２の角度は前記第１の角度よりも大きい、
請求項１に記載の履物物品。
【請求項６】
前記第２の構成において、前記中間部の前記中心部分の上部領域が前記第１の構成よりも前記履物物品の前方に近い、
請求項１に記載の履物物品。
【請求項７】

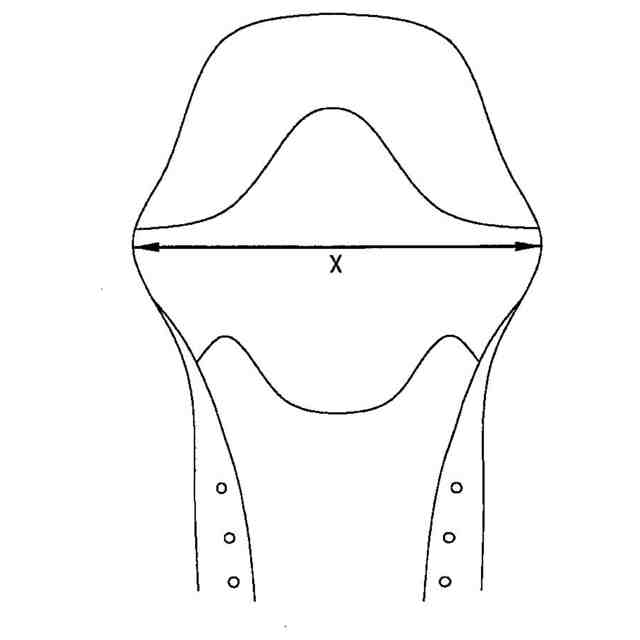

前記第２の構成において、前記中間部の前記周辺部分は、前記履物物品の内外方向幅に沿って前記第１の構成よりも大幅に外向きに延びる、
請求項１に記載の履物物品。
【請求項８】
前記第２の厚みは、前記第１の厚みの少なくとも１／６である、
請求項１に記載の履物物品。
【請求項９】
前記第１の厚みは３．０７ｍｍ以下であり、前記第２の厚みは少なくとも０．５ｍｍである、
請求項１に記載の履物物品。
【請求項１０】
前記ヒールカップと前記足を受け入れる靴開口部の前方部分との間に弾性部材が配置される、
請求項１に記載の履物物品。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
〔関連出願との相互参照〕
本開示は、２０２１年１０月１５日に出願された米国仮特許出願第６３／２５６，５２１号に基づく優先権の利益を主張するものである。
続きを表示（約 1,700 文字）【０００２】
本開示は、一般に靴のヒールカウンタ又はヒールカウンタの構成要素に関し、具体的には、着用者の足が靴に入りやすくするように設計されたヒールカウンタに関する。
【背景技術】
【０００３】
従来、スポーツシューズなどの履物を履く場合、ユーザは、靴の中に正しく足を入れてクォータが踵の下で潰れないようにするために片手又は両手を使用し、或いは靴とは別の靴べらを操作しなければならないことが多かった。
【発明の概要】
【課題を解決するための手段】
【０００４】
本発明の態様は、より容易な足の挿入を支援するように変形できる構造を有する履物物品（ａｒｔｉｃｌｅｏｆｆｏｏｔｗｅａｒ）に関する。
【０００５】

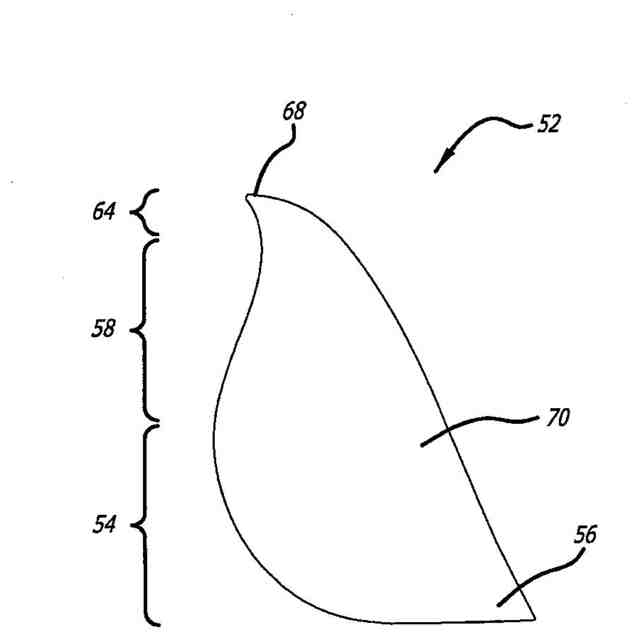

本発明の１つの態様では、ヒールカップは、上部、中間部及び下部を有して一様に成形されるのがよく、上部は中間部よりも短い内外方向長さを有する。中間部及び下部は、踵を受け入れるように構成された凹状構造を形成することができる。ヒールカップの上部は、自然な状態では第１の構成を有し、ユーザが履物を履いている時にユーザの足の荷重下で第２の構成に変形することができる。第２の構成では、上部の少なくとも一部が第１の構成に対して低下し、ユーザの足の荷重が除去された後に上部が第１の構成に戻ることができる。中間部は、第１の厚みを有する周辺部分と第２の厚みを有する中心部分とを含むことができ、第２の厚みは第１の厚みよりも小さい。
【０００６】
本発明の別の態様では、ヒールカップの上部が、その自然な状態では第１の構成を有し、ユーザが履物を履いている時にユーザの足の荷重下で第２の構成に変形することができ、ユーザの足の荷重が除去された後にヒールカップが第１の構成に戻ることができる。第１の構成では、上部が、床の水平面に垂直な垂直線に対して第１の角度の下向き傾斜を有し、第２の構成では、上部が、第１の角度よりも大きい第２の角度の傾斜を有する。また、第２の構成では、靴開口部を内外方向に沿って広げるヒールカップの中心部分の下部領域が、靴開口部から離れる方向に外向きに延びる。
【０００７】
本発明の別の態様では、履物物品のアッパーが、足を受け入れる靴開口部の最上部領域を形成する実質的に管状のＵ字形発泡アンクルカラーを含む。発泡アンクルカラーは、足を受け入れる靴開口部を少なくとも部分的に取り囲んで足を受け入れる靴開口部を覆って広がり、足の挿入時にユーザの踵によって圧縮することができる。アンクルカラーは、足が挿入された時点でユーザの足首に圧力を加えることができる。アンクルカラーは、その長さに沿って、最上部領域から履物物品の前方に向かって下向きの角度を形成する平坦な領域を有することもできる。
【０００８】
本発明の別の態様では、アッパー上でありかつソール構造の上方にヒールカウンタサポートが位置する。ヒールカウンタサポートは、後方角（ｂａｃｋｗａｒｄａｎｇｌｅｓ）を有する少なくとも２つの中空レセプタクルを有することができる。また、２つの中空レセプタクルの各々は、圧縮性要素（ｃｏｍｐｒｅｓｓｉｂｌｅｃｏｍｐｏｎｅｎｔ）の一端を受け取る。圧縮性要素は、その自然な状態では第１の構成を有し、圧縮性要素は、ユーザが履物を履いている時にユーザの足の荷重下で第２の構成に変形することができ、ユーザの足が履物に完全に挿入された後に自動的に第１の構成に戻ることができる。
【０００９】
以下では、本発明の選択的な実施形態及び態様をほんの一例として説明する。各説明では、説明事項を示す図（「ＦＩＧ．」）を参照する。本明細書に添付する図面又は写真内に示すいくつかの図は、左足用又は右足用のいずれかの履物を表すことができる。各図は、本発明の１又は２以上の部品又は要素を表す１又は２以上の識別子を含む。
【００１０】
以下の図面を参照しながら様々な実施形態を説明する。
【図面の簡単な説明】
（【００１１】以降は省略されています）
