公開番号2025083099
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2023196783
出願日2023-11-20
発明の名称空調機リモートコントローラ、リモートコントローラ制御方法、及びリモートコントローラ・プログラム
出願人パナソニックIPマネジメント株式会社
代理人弁理士法人クシブチ国際特許事務所
主分類F24F 11/52 20180101AFI20250523BHJP(加熱;レンジ;換気)
要約【課題】複数種類の空気調和装置の設定及び情報表示を、1台のリモートコントローラを用いて分かり易い操作により行えるようにする。
【解決手段】空調機リモートコントローラは、表示部と、ユーザ操作を受け付ける操作部と、表示部への画面出力を制御し及び複数種類の空気調和装置に運転内容を指示する制御部と、を有し、制御部は、ホーム画面に、主装置である冷暖房装置の設定内容を示す主装置設定情報を表示し、他の空気調和装置の設定内容の情報を表示せず、ホーム画面を表示しているときに操作部から予め定義された第1操作を受け付けたときは、冷暖房装置の設定画面である主装置設定画面を表示し、操作部から予め定義された第2操作を受け付けたときは、どの種類の空気調和装置の運転内容を設定するかを選択するためのメニュー画面を表示する。
【選択図】図4
特許請求の範囲【請求項１】
複数種類の空気調和装置に運転内容を指示する空調機リモートコントローラであって、
表示パネルを備えた表示部と、
ユーザが操作する複数の操作ボタンを備えてユーザ操作を受け付ける操作部と、
前記表示部への画面出力を制御し、及び通信可能に接続された前記複数種類の空気調和装置に、それぞれの運転内容を指示する制御部と、
を有し、
前記制御部は、
前記表示部に表示するホーム画面に、前記複数種類の空気調和装置のうち予め主装置として定められた冷暖房装置に関する現在の設定内容についての情報である主装置設定情報を表示し、前記主装置として定められていない他の種類の前記空気調和装置に関する現在の設定内容についての情報を表示せず、
前記表示部に前記ホーム画面を表示しているときに、
前記操作部から、予め定義された第１操作を受け付けたときは、前記主装置である前記冷暖房装置の設定を変更する画面である主装置設定画面を前記表示部に表示し、
前記操作部から、予め定義された第２操作を受け付けたときは、どの種類の前記空気調和装置の運転内容を設定するかを選択するためのメニュー画面を表示する、
空調機リモートコントローラ。
続きを表示（約 2,400 文字）【請求項２】
前記制御部は、
前記メニュー画面に、選択可能な前記空気調和装置の種類のそれぞれを示すオブジェクトである空調種類オブジェクトを表示し、
前記操作部から前記空調種類オブジェクトのいずれかを選択するユーザ選択操作を受け付けたときに、選択された種類の前記空気調和装置の設定を変更する画面である空調機設定画面を前記表示部に表示する、
請求項１に記載の空調機リモートコントローラ。
【請求項３】
前記メニュー画面に表示される前記空調種類オブジェクトは、前記制御部と通信可能に接続された前記空気調和装置の種類のそれぞれを示すオブジェクトであって、
前記制御部と通信可能に接続されていない前記空気調和装置の種類を示す前記空調種類オブジェクトは、前記メニュー画面に表示されない、
請求項２に記載の空調機リモートコントローラ。
【請求項４】
前記制御部は、
前記メニュー画面に、前記制御部と通信可能に接続されている前記空気調和装置の種類毎の、前記空気調和装置の状態についての情報である空調機状態情報を表示する、
請求項２に記載の空調機リモートコントローラ。
【請求項５】
前記制御部は、
前記メニュー画面を前記表示部に表示する際に、いずれかの前記空気調和装置から問題発生を示す情報が受信されたときは、対応する前記空気調和装置についての前記空調機状態情報に、問題発生を通知する異常通知の表示を含める、
請求項４に記載の空調機リモートコントローラ。
【請求項６】
前記制御部は、
前記ホーム画面を前記表示部に表示する際に、少なくとも一つの前記空気調和装置から問題発生を示す情報が受信されたときは、問題発生を通知する異常通知を前記ホーム画面に表示し、
前記ホーム画面に前記異常通知を表示しているときに、予め定義された第３操作を前記操作部から受け付けたときは、問題を生じている前記空気調和装置のそれぞれの動作異常の内容についての情報を示す異常情報画面を前記表示部に表示する、
請求項２に記載の空調機リモートコントローラ。
【請求項７】
前記制御部は、前記ホーム画面の表示内容が異なる第１表示モード又は第２表示モードのいずれかの動作モードで動作し、
前記第１表示モードは、前記ホーム画面に、複数種類の空気調和装置のうち予め主装置として定められた冷暖房装置についての、現在の設定内容についての情報である主装置設定情報を表示し、前記主装置として定められていない他の種類の前記空気調和装置の現在の設定内容についての情報を表示しない動作モードであり、
前記第２表示モードは、前記ホーム画面に、前記主装置設定情報と、前記主装置として定められていない他の種類の前記空気調和装置の現在の設定内容についての情報と、を表示する動作モードである、
請求項１ないし６のいずれか一項に記載の空調機リモートコントローラ。
【請求項８】
表示パネルを備える表示部と、ユーザが操作する操作ボタンを備えてユーザ操作を受け付ける操作部と、を備えた、複数種類の空気調和装置に運転内容を指示する空調機リモートコントローラの、コンピュータが実行するリモートコントローラ制御方法であって、
前記表示部にホーム画面を表示するホーム画面表示ステップと、
前記ホーム画面を表示しているときに前記操作部によりユーザ操作を受け付けたときに、前記受け付けたユーザ操作に応じた操作別画面を前記表示部に表示する操作別表示ステップと、
を有し、
前記ホーム画面表示ステップでは、前記ホーム画面に、前記複数種類の空気調和装置のうち予め主装置として定められた冷暖房装置に関する現在の設定内容についての情報である主装置設定情報を表示し、前記主装置として定められていない他の種類の前記空気調和装置に関する現在の設定内容についての情報を表示せず、
前記操作別表示ステップでは、
前記表示部に前記ホーム画面を表示しているときに、
前記操作部から、予め定義された第１操作を受け付けたときは、前記主装置である前記冷暖房装置の設定を変更する画面である主装置設定画面を前記表示部に表示し、
前記操作部から、予め定義された第２操作を受け付けたときは、どの種類の前記空気調和装置の運転内容を設定するかを選択するためのメニュー画面を表示する、
リモートコントローラ制御方法。
【請求項９】
表示パネルを備える表示部とユーザ操作を受け付ける操作部とを備えた端末装置のコンピュータを、前記表示部への画面出力を制御し及び通信可能に接続された複数種類の空気調和装置に、それぞれの運転内容を指示する制御部として機能させる、リモートコントローラ・プログラムであって、
前記制御部は、
前記表示部に表示するホーム画面に、前記複数種類の空気調和装置のうち予め主装置として定められた冷暖房装置に関する現在の設定内容についての情報である主装置設定情報を表示し、前記主装置として定められていない他の種類の前記空気調和装置に関する現在の設定内容についての情報を表示せず、
前記表示部に前記ホーム画面を表示しているときに、
前記操作部から、予め定義された第１操作を受け付けたときは、前記主装置である前記冷暖房装置の設定を変更する画面である主装置設定画面を前記表示部に表示し、
前記操作部から、予め定義された第２操作を受け付けたときは、どの種類の前記空気調和装置の運転内容を設定するかを選択するためのメニュー画面を表示する、
リモートコントローラ・プログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、空調機リモートコントローラ、リモートコントローラ制御方法、及びリモートコントローラ・プログラムに関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
特許文献１には、複数のリモートコントローラに対するコマンド入力を簡易に行える空調システムが記載されている。この空調システムは、対象空間に備えられた複数の室内ユニットのそれぞれに対応付けられた複数のリモートコントローラを含む。各リモートコントローラは、対応する室内ユニット又は当該リモートコントローラの設定に関するコマンドを、端末装置から受信する。
【０００３】
上記従来の空調システムにおける各リモートコントローラは、一つの室内ユニットに対応付けられて当該一つの室内ユニットについての設定を行う。一方、対象空間に複数種類の空気調和装置（例えば、冷暖暖房装置、空気清浄装置、及び換気装置など）が設けられている場合、一台のリモートコントローラにより上記複数種類の空気調和装置の設定を行うことができれば便宜である。
【先行技術文献】
【特許文献】
【０００４】
特開２０１７－１４６０６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本開示は、対象空間に設けられた、複数種類の空気調和装置の設定を、１台のリモートコントローラを用いて、分かり易い操作により行うことのできる、空調機リモートコントローラ、リモートコントローラ制御方法、及びリモートコントローラ・プログラムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示における空調機リモートコントローラは、複数種類の空気調和装置に運転内容を指示する空調機リモートコントローラであって、表示パネルを備えた表示部と、ユーザが操作する複数の操作ボタンを備えてユーザ操作を受け付ける操作部と、前記表示部への画面出力を制御し、及び通信可能に接続された前記複数種類の空気調和装置に、それぞれの運転内容を指示する制御部と、を有し、前記制御部は、前記表示部に表示するホーム画面に、前記複数種類の空気調和装置のうち予め主装置として定められた冷暖房装置に関する現在の設定内容についての情報である主装置設定情報を表示し、前記主装置として定められていない他の種類の前記空気調和装置に関する現在の設定内容についての情報を表示せず、前記表示部に前記ホーム画面を表示しているときに、前記操作部から、予め定義された第１操作を受け付けたときは、前記主装置である前記冷暖房装置の設定を変更する画面である主装置設定画面を前記表示部に表示し、前記操作部から、予め定義された第２操作を受け付けたときは、どの種類の前記空気調和装置の運転内容を設定するかを選択するためのメニュー画面を表示する。
【０００７】
また、本開示におけるリモートコントローラ制御方法は、表示パネルを備える表示部と、ユーザが操作する操作ボタンを備えてユーザ操作を受け付ける操作部と、を備えた、複数種類の空気調和装置に運転内容を指示する空調機リモートコントローラの、コンピュータが実行するリモートコントローラ制御方法であって、前記表示部にホーム画面を表示するホーム画面表示ステップと、前記ホーム画面を表示しているときに前記操作部によりユーザ操作を受け付けたときに、前記受け付けたユーザ操作に応じた操作別画面を前記表示部に表示する操作別表示ステップと、を有し、前記ホーム画面表示ステップでは、前記ホーム画面に、前記複数種類の空気調和装置のうち予め主装置として定められた冷暖房装置に関する現在の設定内容についての情報である主装置設定情報を表示し、前記主装置として定められていない他の種類の前記空気調和装置に関する現在の設定内容についての情報を表示せず、前記操作別表示ステップでは、前記表示部に前記ホーム画面を表示しているときに、前記操作部から、予め定義された第１操作を受け付けたときは、前記主装置である前記冷暖房装置の設定を変更する画面である主装置設定画面を前記表示部に表示し、前記操作部から、予め定義された第２操作を受け付けたときは、どの種類の前記空気調和装置の運転内容を設定するかを選択するためのメニュー画面を表示する。
【０００８】
また、本開示におけるリモートコントローラ・プログラムは、表示パネルを備える表示部とユーザ操作を受け付ける操作部とを備えた端末装置のコンピュータを、前記表示部への画面出力を制御し及び通信可能に接続された複数種類の空気調和装置に、それぞれの運転内容を指示する制御部として機能させる、リモートコントローラ・プログラムであって、前記制御部は、前記表示部に表示するホーム画面に、前記複数種類の空気調和装置のうち予め主装置として定められた冷暖房装置に関する現在の設定内容についての情報である主装置設定情報を表示し、前記主装置として定められていない他の種類の前記空気調和装置に関する現在の設定内容についての情報を表示せず、前記表示部に前記ホーム画面を表示しているときに、前記操作部から、予め定義された第１操作を受け付けたときは、前記主装置である前記冷暖房装置の設定を変更する画面である主装置設定画面を前記表示部に表示し、前記操作部から、予め定義された第２操作を受け付けたときは、どの種類の前記空気調和装置の運転内容を設定するかを選択するためのメニュー画面を表示する。
【発明の効果】
【０００９】
本開示における空調機リモートコントローラ、リモートコントローラ制御方法、及びリモートコントローラ・プログラムによれば、冷暖房装置を含む複数種類の空気調和装置の設定を、１台のリモートコントローラを用いて、分かり易い操作により行うことができる。
【図面の簡単な説明】
【００１０】
実施の形態の空調機リモートコントローラが用いられる空調システムの構成の一例を示す図

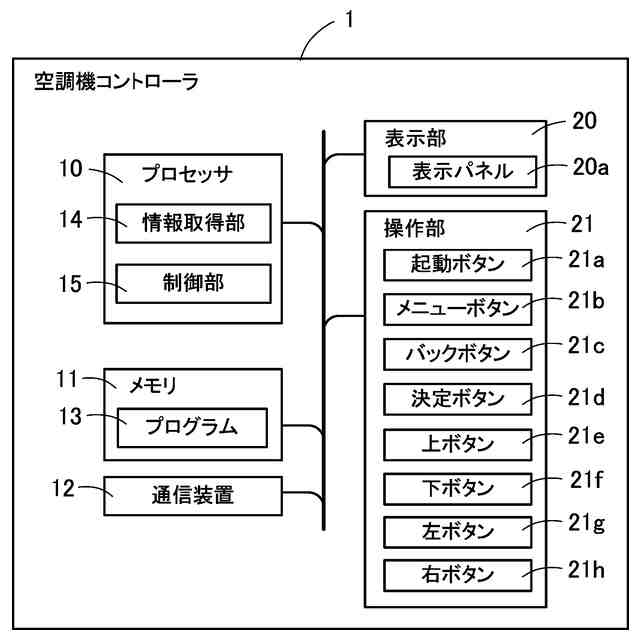

実施の形態の空調機リモートコントローラの構成を示す図

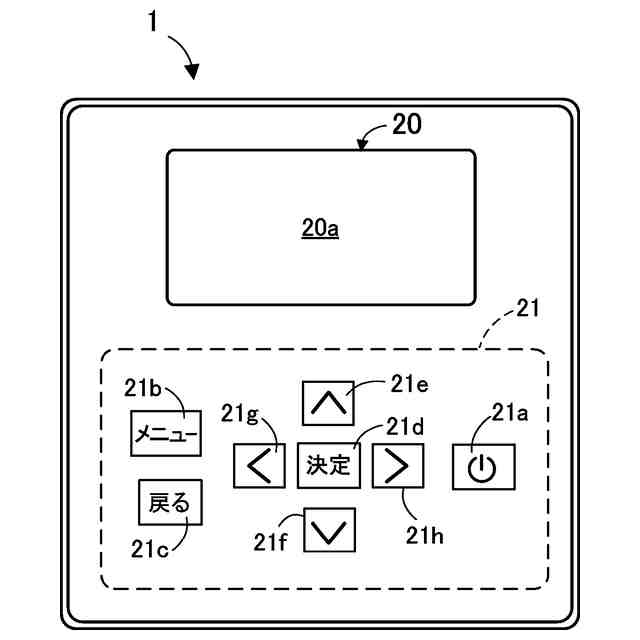

空調機リモートコントローラにおける、表示部と操作部の構成および配置の一例を示す図
制御部が表示部に表示する画面の、画面遷移について説明するための説明図
リモートコントローラ制御方法の処理の手順を示すフローチャート

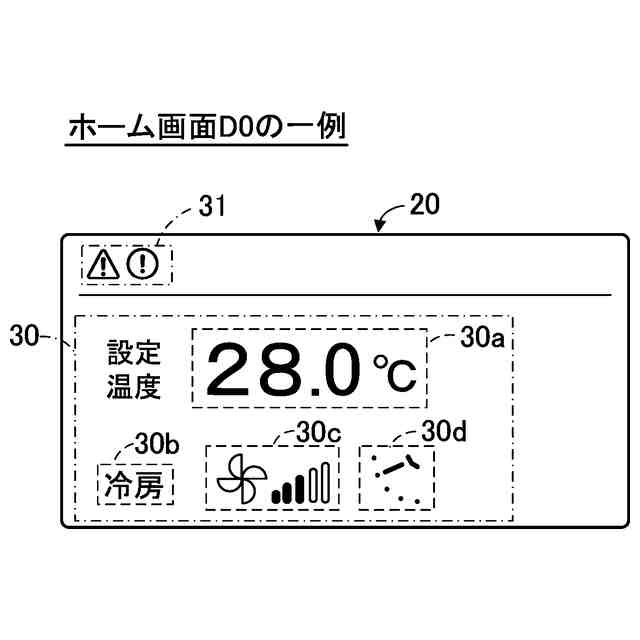

ホーム画面の一例を示す図

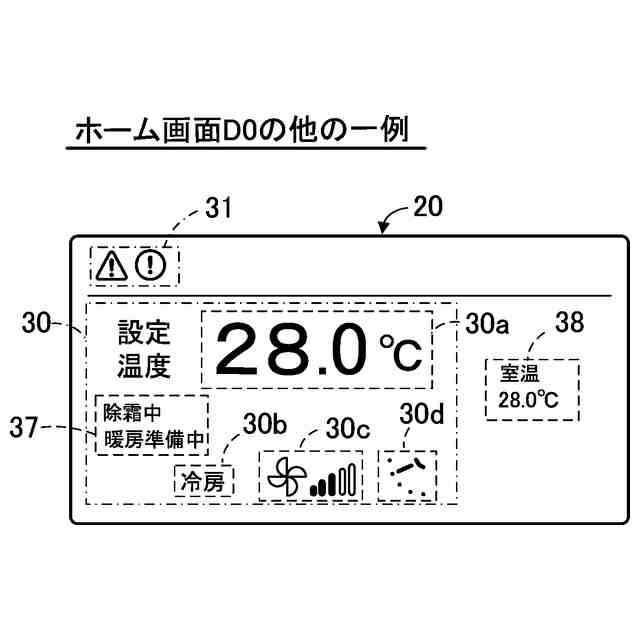

ホーム画面の他の一例を示す図
ホーム画面の更に他の一例を示す図

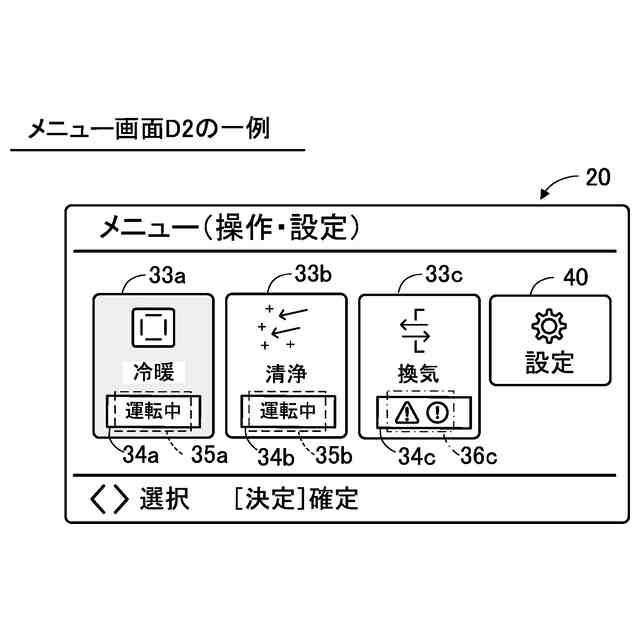

メニュー画面の一例を示す図
第１空調機設定画面の一例を示す図
第２空調機設定画面の一例を示す図
第３空調機設定画面の一例を示す図
第１空調機異常情報画面の一例を示す図
第２空調機異常情報画面の一例を示す図
第３空調機異常情報画面の一例を示す図
第１空調機一般情報画面の一例を示す図
第２空調機一般情報画面の一例を示す図
第３空調機一般情報画面の一例を示す図
主装置設定画面の一例を示す図
全体異常情報画面の一例を示す図
全体情報画面の一例を示す図
【発明を実施するための形態】
（【００１１】以降は省略されています）
