公開番号2025083098
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2023196780
出願日2023-11-20
発明の名称衝撃吸収床材
出願人TOPPANホールディングス株式会社
代理人個人,個人
主分類E04F 15/16 20060101AFI20250523BHJP(建築物)
要約【課題】防滑性に優れると共に、キャスタ付きの重量物を容易に移動できる衝撃吸収床材を提供する。

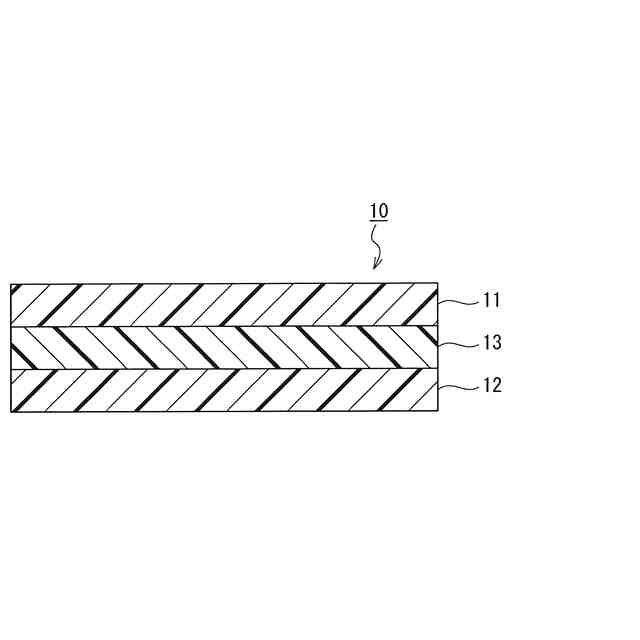

【解決手段】表面側に配設される床上材11と、床面側に配置されて床上材11よりも軟質材料からなる床下地材12と、床上材11と床下地材12との間に配設される中間材13とを備えている衝撃吸収床材10において、日本工業規格「JIS A 1454」にて規定される滑り抵抗係数(C.S.R)が、0.3以上0.5以下である。
【選択図】図1
特許請求の範囲【請求項１】
表面側に配設される床上材と、
床面側に配設されて前記床上材よりも軟質材料からなる床下地材と、
前記床上材と前記床下地材との間に配設される中間材と
を備えている衝撃吸収床材において、
日本工業規格「ＪＩＳＡ１４５４」にて規定される滑り抵抗係数（Ｃ.Ｓ.Ｒ）が、０．３以上０．５以下である
ことを特徴とする衝撃吸収床材。
続きを表示（約 680 文字）【請求項２】

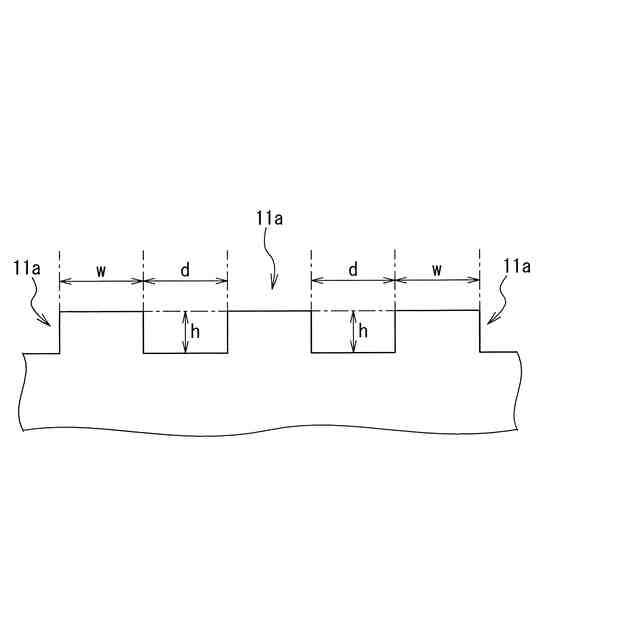

前記床上材は、表面に凸形状のエンボスが複数形成され、
前記エンボスは、平面視で正方形状をなし、高さが１０μｍ以上１００μｍ以下、幅が１５μｍ以上３００μｍ以下、隣り合う間隔が５０μｍ以上１２００μｍ以下である
ことを特徴とする請求項１に記載の衝撃吸収床材。
【請求項３】
前記床上材は、厚さが、０．１ｍｍ以上５ｍｍ以下である
ことを特徴とする請求項１に記載の衝撃吸収床材。
【請求項４】
前記中間材は、単位幅における曲げ剛性が、１０Ｎｍ
２
以上１００Ｎｍ
２
以下である
ことを特徴とする請求項１に記載の衝撃吸収床材。
【請求項５】
前記中間材は、厚さが、２ｍｍ以上８ｍｍ以下である
ことを特徴とする請求項１に記載の衝撃吸収床材。
【請求項６】
前記中間材は、樹脂材料と無機フィラとを混合した樹脂基材からなる
ことを特徴とする請求項１に記載の衝撃吸収床材。
【請求項７】
前記中間材は、前記無機フィラを３０質量％以上８５質量％以下で含有している
ことを特徴とする請求項６に記載の衝撃吸収床材。
【請求項８】
前記床下地材は、アスカーＣ硬度が、２０以上６０以下である
ことを特徴とする請求項１に記載の衝撃吸収床材。
【請求項９】
前記床下地材は、厚さが、４ｍｍ以上１５ｍｍ以下である
ことを特徴とする請求項１に記載の衝撃吸収床材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、衝撃吸収床材に関し、特に、転倒等による骨折のリスクの低減に有効なものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
近年、高齢者の転倒骨折が社会問題化しており、高齢者が要介護となる要因の１０％を転倒骨折が占めている。転倒による骨折箇所は、年代によって大きく異なり、６０歳代以降になると大腿骨骨折のリスクが急増している。大腿骨骨折は、入院治療が必要となり、歩行できない状態が長期間続くため、寝たきり状態や認知症等の要介護状態の原因となる事例が多い。
【０００３】
そのため、例えば、下記特許文献１，２においては、転倒したときの衝撃を吸収することにより、骨折のリスクを低減させる床材を提案している。この特許文献１，２で提案されている床材においては、木製の硬質な表面材の裏面側に樹脂やゴムの発泡体の軟質層を積層することにより、衝撃吸収性を発現できるようにしている。
【０００４】
しかしながら、上述した特許文献１，２等で提案されている床材は、軟質層を有して衝撃を吸収するようにしていることから、電動式介護用ベッドや配膳車等のようなキャスタ付きの重量物を移動させるときに、キャスタが軟質層に沈み込んでしまい易く、移動に大きな力が必要であったり、軟質層が潰れてへこみを生じてしまったりする場合があった。
【０００５】
そこで、本発明者らは、鋭意検討した結果、従来の軟質層上に、一定割合の無機フィラを含有する樹脂製の中間材の層を設けることにより、衝撃吸収性を有しながらも耐荷重性に関する問題を改善できることを見出した（下記特許文献３参照）。
【先行技術文献】
【特許文献】
【０００６】
特許第３６００７２６号公報
特許第５２４４９２７号公報
特開２０２２－１５６６０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
ところで、骨折のリスクを低減する床材においては、衝撃吸収性に加えて防滑性も重要となる。床材の防滑性は、日本工業規格「ＪＩＳＡ１４５４（高分子系張り床材試験方法）」にて規定された滑り抵抗係数（Ｃ.Ｓ.Ｒ）で示すことができ、歩行を想定した滑り難さの基準値として評価することができる。
【０００８】
そのため、防滑性を高めようとしてＣ.Ｓ.Ｒを大きくすると、前述したようなキャスタ付きの重量物を移動させるときに、滑り抵抗が大きいことから、移動し辛くなってしまう場合があった。
【０００９】
このようなことから、本発明は、防滑性に優れると共に、キャスタ付きの重量物を容易に移動できる衝撃吸収床材を提供することを目的とする。
【課題を解決するための手段】
【００１０】
前述した課題を解決するための、本発明に係る衝撃吸収床材は、表面側に配設される床上材と、床面側に配設されて前記床上材よりも軟質材料からなる床下地材と、前記床上材と前記床下地材との間に配設される中間材とを備えている衝撃吸収床材において、日本工業規格「ＪＩＳＡ１４５４」にて規定される滑り抵抗係数（Ｃ.Ｓ.Ｒ）が、０．３以上０．５以下であることを特徴とする。
（【００１１】以降は省略されています）
