公開番号2025082898
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2023196429
出願日2023-11-20
発明の名称給湯機
出願人日立グローバルライフソリューションズ株式会社
代理人ポレール弁理士法人
主分類F24H 15/18 20220101AFI20250523BHJP(加熱;レンジ;換気)
要約【課題】一般給湯路の給湯中に風呂給湯路の同時給湯を開始した場合であっても一般給湯路の給湯温度をより安定させることができる給湯機を提供する。
【解決手段】貯湯ユニットと熱源ユニットを有する給湯機であって、前記貯湯ユニットは、前記熱源ユニットから供給された湯を貯える貯湯タンクと、前記貯湯タンクから供給される湯と外部から供給される水を混合して一般給湯路側に流出する第一混合弁と、前記貯湯タンクから供給される湯と外部から供給される水を混合して風呂給湯路側に流出する第二混合弁と、前記第一混合弁と前記第二混合弁の弁開度を制御する制御部と、を有しており、前記制御部は、前記一般給湯路側と前記風呂給湯路側に同時給湯する場合、前記第一混合弁の弁開度を高める第一制御と、前記第二混合弁の弁開度を高める第二制御を交互に開始する給湯機。

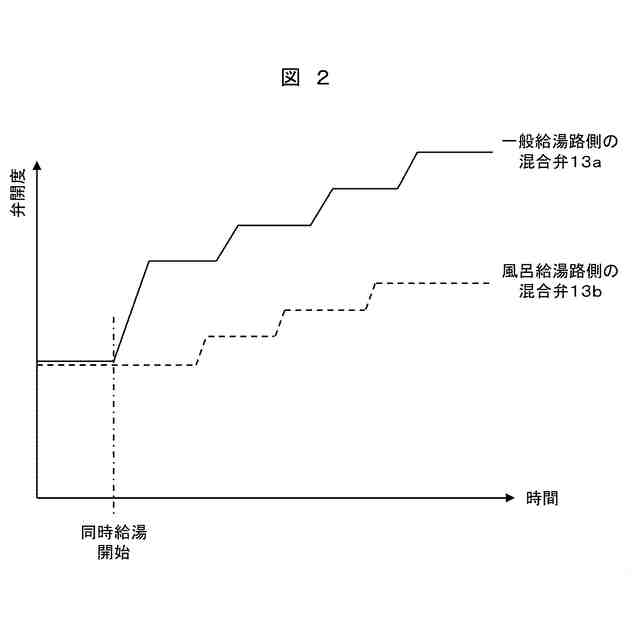

【選択図】図2
特許請求の範囲【請求項１】

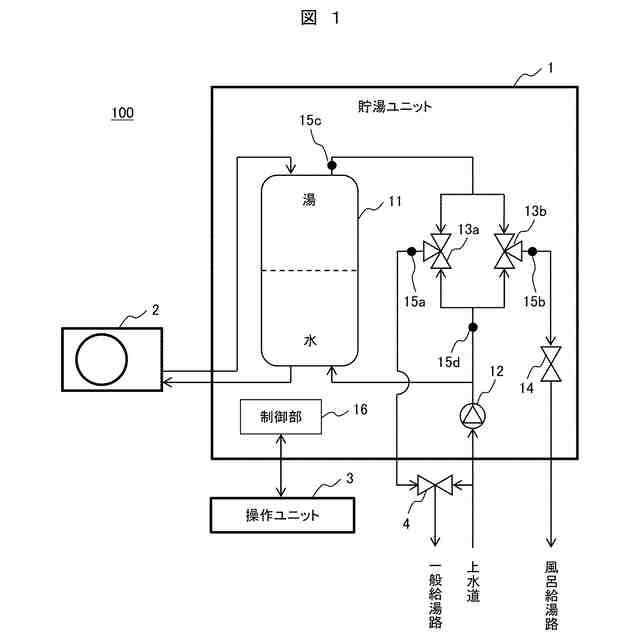

貯湯ユニットと熱源ユニットを有する給湯機であって、
前記貯湯ユニットは、
前記熱源ユニットから供給された湯を貯える貯湯タンクと、
前記貯湯タンクから供給される湯と外部から供給される水を混合して一般給湯路側に流出する第一混合弁と、
前記貯湯タンクから供給される湯と外部から供給される水を混合して風呂給湯路側に流出する第二混合弁と、
前記第一混合弁と前記第二混合弁の弁開度を制御する制御部と、を有しており、

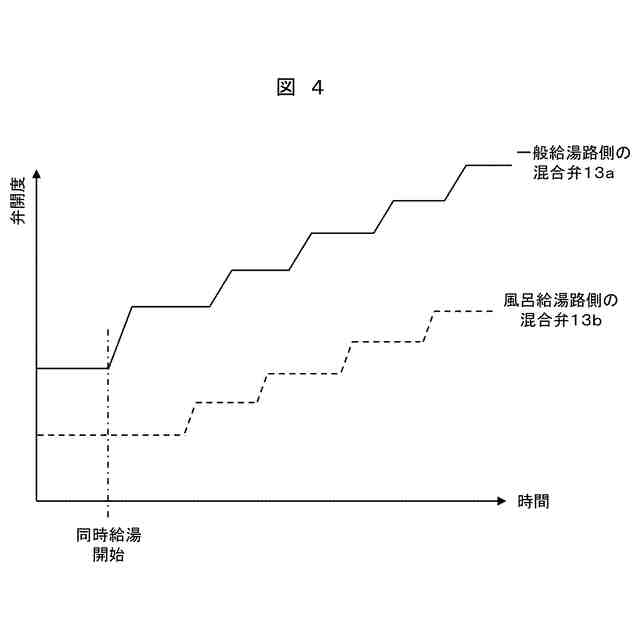

前記制御部は、前記一般給湯路側と前記風呂給湯路側に同時給湯する場合、前記第一混合弁の弁開度を高める第一制御と、前記第二混合弁の弁開度を高める第二制御を交互に開始することを特徴とする給湯機。
続きを表示（約 590 文字）【請求項２】
請求項１に記載の給湯機において、
前記制御部は、前記第一制御で前記第一混合弁の弁開度を高める量を、前記第二制御で前記第二混合弁の弁開度を高める量より大きくすることを特徴とする給湯機。
【請求項３】
請求項１に記載の給湯機において、
前記第一制御は、前記第一混合弁の弁開度を高める第一期間と、前記第一混合弁の弁開度を維持する前記第一期間より長い第二期間とからなり、
前記第二制御は、前記第二混合弁の弁開度を高める第三期間と、前記第二混合弁の弁開度を維持する前記第三期間より長い第四期間とからなることを特徴とする給湯機。
【請求項４】
請求項３に記載の給湯機において、
前記第二制御における前記第三期間と前記第四期間の和は、前記第一制御における前記第一期間と前記第二期間の和より大きいことを特徴とする給湯機。
【請求項５】
請求項３に記載の給湯機において、

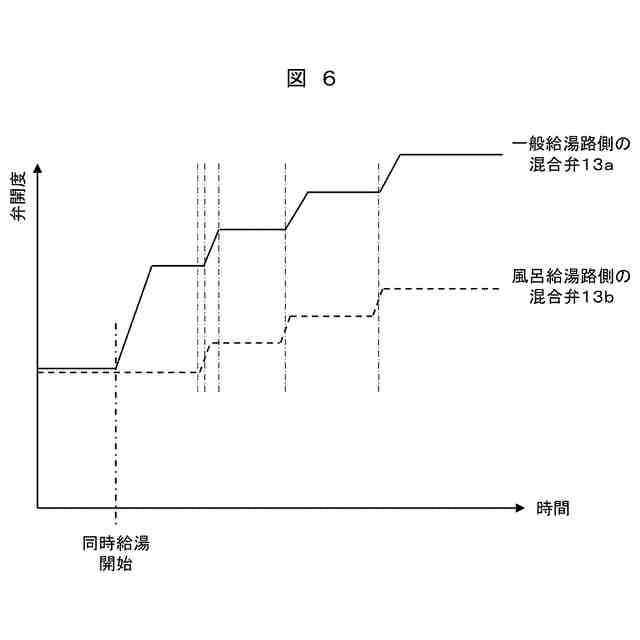

前記第一制御における第一期間と前記第二制御における第三期間は、重複することを特徴とする給湯機。
【請求項６】
請求項１から請求項５の何れか一項に記載の給湯機において、
前記同時給湯の開始時の前記第一混合弁の弁開度は、前記同時給湯の開始時の前記第二混合弁の弁開度よりも高いことを特徴とする給湯機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、一般給湯路と風呂給湯路に同時給湯可能な給湯機に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
キッチンの蛇口や風呂のシャワーに繋がる一般給湯路と、湯船に繋がる風呂給湯路の両給湯路に同時給湯可能な給湯機として、特許文献１の自動給湯装置が知られている。例えば、同文献の要約書には、課題として「優先度の高い混合弁（例えばシャワー）の駆動条件が変化した場合でも、優先度の高い混合弁（例えばシャワー）からの給湯温度を安定して制御することができる自動給湯装置を得る。」との記載がある。
【０００３】
また、同文献の段落００５０には「図９は、風呂給湯側混合弁２ｂ（優先度が低い方）の開度制御に同時給湯補正係数Ｋｍを適用しない場合における、一般給湯側混合弁２ａ及び風呂給湯側混合弁２ｂの開度と一般給湯温度及び風呂給湯温度との関係図であり、（ａ）は一般給湯側混合弁２ａ及び風呂給湯側混合弁２ｂの開度と経過時間との関係図、また（ｂ）は一般給湯温度及び風呂給湯温度と経過時間との関係図を示す。また、図１０は、風呂給湯側混合弁２ｂ（優先度が低い方）の開度制御に同時給湯補正係数Ｋｍを適用する場合における、一般給湯側混合弁２ａ及び風呂給湯側混合弁２ｂの開度と一般給湯温度及び風呂給湯温度との関係図であり、（ａ）は一般給湯側混合弁２ａ及び風呂給湯側混合弁２ｂの開度と経過時間との関係図、また（ｂ）は一般給湯温度及び風呂給湯温度と経過時間との関係図を示す。」と記載されている。
【０００４】
さらに、同文献の段落００５１には「同時給湯補正係数Ｋｍを適用しない場合は、一般給湯側混合弁２ａ及び風呂給湯側混合弁２ｂの開度は無関係に制御されるため、風呂給湯側混合弁２ｂの開度が大きすぎて、一般給湯温度のアンダーシュート量が大きくなっている。しかし、同時給湯補正係数Ｋｍを適用する場合は、一般給湯のｅｎ（設定温度と実際の給湯温度との偏差量）が拡大するにつれて風呂給湯側混合弁２ｂの開度変化量が小さくなっており、一般給湯温度のアンダーシュート量が小さくなっている。」と記載されている。
【０００５】
このように、特許文献１の自動給湯装置では、混合弁の駆動条件が変化した場合（風呂給湯の設定温度を高めた場合など）に発生する一般給湯温度のアンダーシュートを、混合弁の開度制御に同時給湯補正係数Ｋｍを適用して抑制している（同文献の図９、図１０を参照）。
【先行技術文献】
【特許文献】
【０００６】
特開２００８－２６７６９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、特許文献１の図１０での一般給湯温度のアンダーシュートは、同文献の図９に比べて抑制されているとはいえ相応の期間継続しており、設定温度より低い温度での一般給湯が相応の期間継続するため、特許文献１の課題である、給湯温度の安定を十分に実現できているとは言えなかった。
【０００８】
そこで、本発明では、一般給湯路の給湯中に風呂給湯路の同時給湯を開始した場合であっても一般給湯路の給湯温度をより安定させることができる給湯機を提供することを目的とする。
【課題を解決するための手段】
【０００９】
上記課題を解決するため、本発明の給湯機は、貯湯ユニットと熱源ユニットを有する給湯機であって、前記貯湯ユニットは、前記熱源ユニットから供給された湯を貯える貯湯タンクと、前記貯湯タンクから供給される湯と外部から供給される水を混合して一般給湯路側に流出する第一混合弁と、前記貯湯タンクから供給される湯と外部から供給される水を混合して風呂給湯路側に流出する第二混合弁と、前記第一混合弁と前記第二混合弁の弁開度を制御する制御部と、を有しており、前記制御部は、前記一般給湯路側と前記風呂給湯路側に同時給湯する場合、前記第一混合弁の弁開度を高める第一制御と、前記第二混合弁の弁開度を高める第二制御を交互に開始する給湯機とした。
【発明の効果】
【００１０】

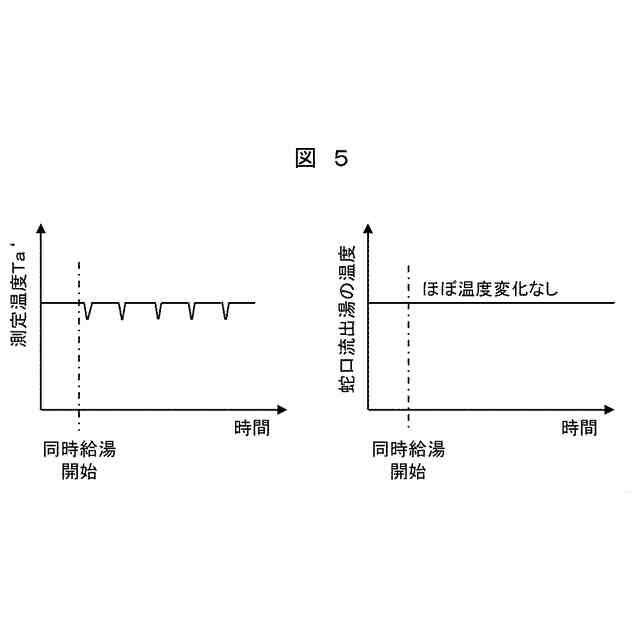

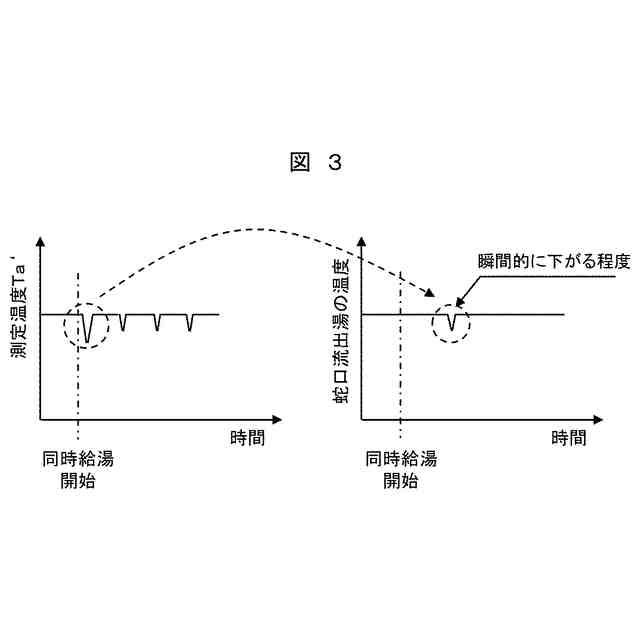

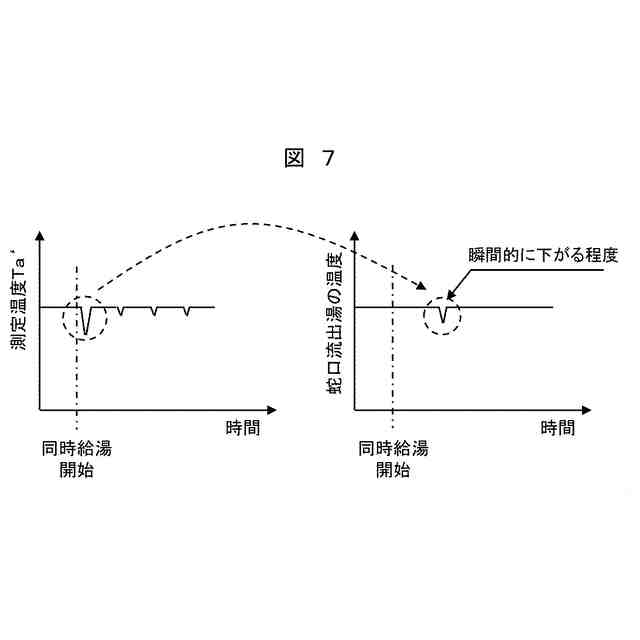

本発明の給湯機によれば、一般給湯路の給湯中に風呂給湯路の同時給湯を開始した場合であっても一般給湯路の給湯温度をより安定させることができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
