公開番号2025079170
公報種別公開特許公報(A)
公開日2025-05-21
出願番号2023191677
出願日2023-11-09
発明の名称ディスポーザー給水システム、及びディスポーザー給水方法
出願人株式会社ブリヂストン
代理人弁理士法人太陽国際特許事務所
主分類E03C 1/266 20060101AFI20250514BHJP(上水;下水)
要約【課題】サイホン排水管の横引き管が長くなる場合のディスポーザーのモータ音の発生時間を短縮可能なディスポーザー給水システムを提供する。
【解決手段】ディスポーザーと、ディスポーザーの下流側に設けられ横方向に延びる横引き管、及び横引き管の下流側端部から下方へ延びる竪管を含んで構成されるサイホン排水管と、を備えたディスポーザー給水システムであって、ディスポーザーは、厨芥物を粉砕する粉砕部材を回転させるモータと、ディスポーザー内に給水を行う給水装置と、モータ、及び給水装置を制御する制御装置とを有し、制御装置は、モータを回転させる前に、給水装置を制御して予めディスポーザーの庫内に給水を行い、給水開始から予め設定した第1の所定時間を経過した後にモータを回転させ、給水開始から予め設定した第2の所定時間を経過した後に給水を停止すると共にモータの回転を停止する。
【選択図】図2
特許請求の範囲【請求項１】
ディスポーザーと、前記ディスポーザーの下流側に設けられ横方向に延びる横引き管、及び前記横引き管の下流側端部から下方へ延びる竪管を含んで構成されるサイホン排水管と、を備えたディスポーザー給水システムであって、

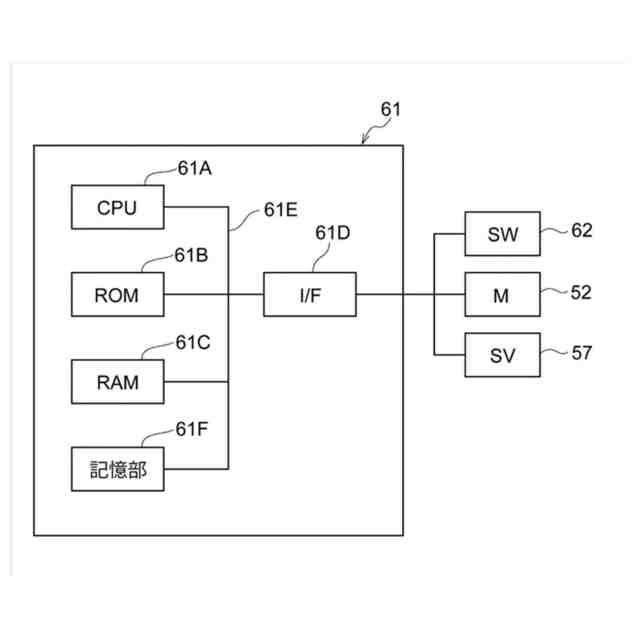

前記ディスポーザーは、厨芥物を粉砕する粉砕部材を回転させるモータと、前記ディスポーザー内に給水を行う給水装置と、前記モータ、及び前記給水装置を制御する制御装置とを有し、
前記制御装置は、前記モータを回転させる前に、予め前記ディスポーザーの庫内に給水を行うように前記給水装置を制御し、給水開始から予め設定した第１の所定時間を経過した後に前記モータを回転させるように前記モータを制御し、給水開始から予め設定した第２の所定時間を経過した後に前記給水を停止すると共に前記モータの回転を停止するように前記給水装置、及び前記モータを制御する、
ディスポーザー給水システム。
続きを表示（約 460 文字）【請求項２】
第１の所定時間は、前記ディスポーザーの庫内に前記給水を行った後の前記ディスポーザーから排出された水が前記竪管に到達して落下する時間以上の時間である、
請求項１に記載のディスポーザー給水システム。
【請求項３】
モータによる粉砕部材の回転、及び庫内への給水を行うディスポーザーと、前記ディスポーザーの下流側に設けられ横方向に延びる横引き管、及び前記横引き管の下流側端部から下方へ延びる竪管を含んで構成されるサイホン排水管と、を備えたディスポーザー給水システムのディスポーザー給水方法であって、
前記モータを回転させる前に、前記ディスポーザーの庫内への給水を開始する給水工程と、
給水開始から予め設定した第１の所定時間を経過した後に前記モータで前記粉砕部材を回転させて庫内の厨芥物を粉砕するモータ回転工程と、
給水開始から予め設定した第２の所定時間を経過した後に前記給水、及び前記モータの回転を停止する停止工程と、
を有するディスポーザー給水方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ディスポーザー給水システム、及びディスポーザー給水方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
例えば、特許文献１には、ディスポーザーに給水を行う構成が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－２０１６６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
一例として、スイッチオンにより、自動で給水を行い、自動で運転を停止する自動運転式タイプのディスポーザーでは、ディスポーザー運転開始時に、粉砕と給水を同時に開始するため、例えば、給水時間が延びるとそれに合わせてディスポーザーの粉砕時間も延びる事となり、粉砕時のモータ音も長時間にわたって発生する事となる。
【０００５】
例えば、サイホン排水管を備えた排水システムにおいて、サイホン排水管の横引き管が長くなると、サイホンが起動するまで時間がかかり、トータルの排水時間が長くなるため、それに伴ってディスポーザーのモータ音の発生時間も長くなることとなり、改善の余地があった。
【０００６】
本開示は考慮し、サイホン排水管の横引き管が長くなる場合のディスポーザーのモータ音の発生時間を短縮可能なディスポーザー給水システム、及びディスポーザー給水方法の提供を目的とする。
【課題を解決するための手段】
【０００７】
第１の態様に係るディスポーザー給水システムは、ディスポーザーと、前記ディスポーザーの下流側に設けられ横方向に延びる横引き管、及び前記横引き管の下流側端部から下方へ延びる竪管を含んで構成されるサイホン排水管と、を備えたディスポーザー給水システムであって、前記ディスポーザーは、厨芥物を粉砕する粉砕部材を回転させるモータと、前記ディスポーザー内に給水を行う給水装置と、前記モータ、及び前記給水装置を制御する制御装置とを有し、前記制御装置は、前記モータを回転させる前に、予め前記ディスポーザーの庫内に給水を行うように前記給水装置を制御し、給水開始から予め設定した第１の所定時間を経過した後に前記モータを回転させるように前記モータを制御し、給水開始から予め設定した第２の所定時間を経過した後に前記給水を停止すると共に前記モータの回転を停止するように前記給水装置、及び前記モータを制御する。
【０００８】
第１の態様に係るディスポーザー給水システムでは、ディスポーザーに投入した厨芥物を、モータで回転する粉砕部材で粉砕することができ、粉砕した厨芥物は給水装置より給水された水と共にディスポーザーから排出することができる。そして、ディスポーザーから排出された排水を、サイホン排水管を介して排出することができる。
【０００９】
第１の態様に係るディスポーザー給水システムを使用して厨芥物を粉砕するには、先ず、ディスポーザーの庫内に厨芥物を投入する。
【００１０】

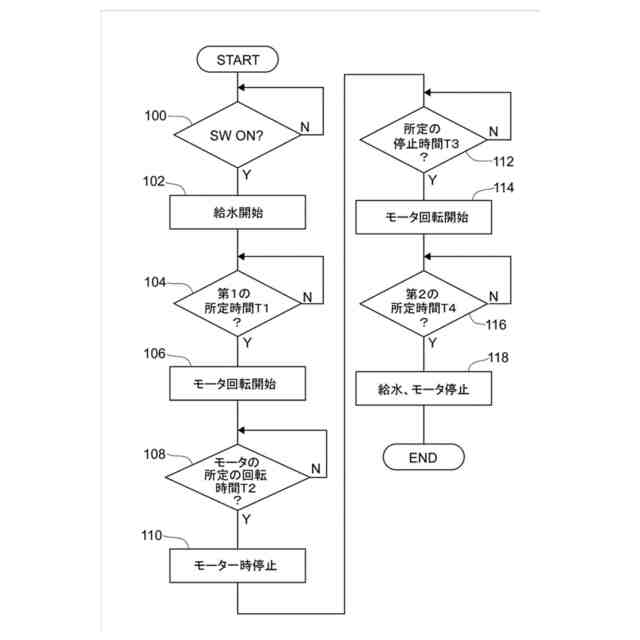

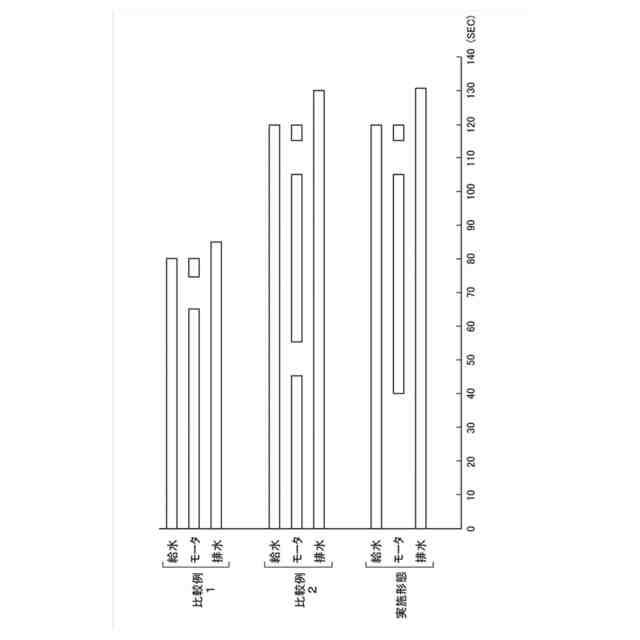

制御装置は、モータを回転させる前に予めディスポーザーの庫内に給水装置で給水を行うように給水装置を制御し、給水開始から予め設定した第１の所定時間を経過した後にモータを回転させて厨芥物の粉砕を開始するようにモータを制御し、給水開始から予め設定した第２の所定時間を経過した後に給水を停止すると共にモータの回転を停止するように給水装置及びモータを制御する。
（【００１１】以降は省略されています）
