公開番号2025079057
公報種別公開特許公報(A)
公開日2025-05-21
出願番号2023191470
出願日2023-11-09
発明の名称鉄筋結束機、鉄筋の結束方法および鉄筋結束機の使用方法
出願人株式会社マキタ
代理人弁理士法人快友国際特許事務所
主分類E04G 21/12 20060101AFI20250514BHJP(建築物)
要約【課題】鉄筋結束機を暗い場所で使用するときに鉄筋を視認し易くすることができる技術を提供することを目的とする。
【解決手段】本明細書が開示する鉄筋結束機は、鉄筋の周りのワイヤを捩る捩り部材を動作させる捩りモータと、捩りモータを収容する本体ハウジングと、本体ハウジングに保持されており、鉄筋に向けて光を照らす第1照明部材と、を備えている。また、本明細書が開示する結束方法は、ワイヤを用いて鉄筋を結束する方法である。さらに、本明細書が開示する使用方法は、ワイヤを用いて鉄筋を結束する鉄筋結束機の使用方法である。

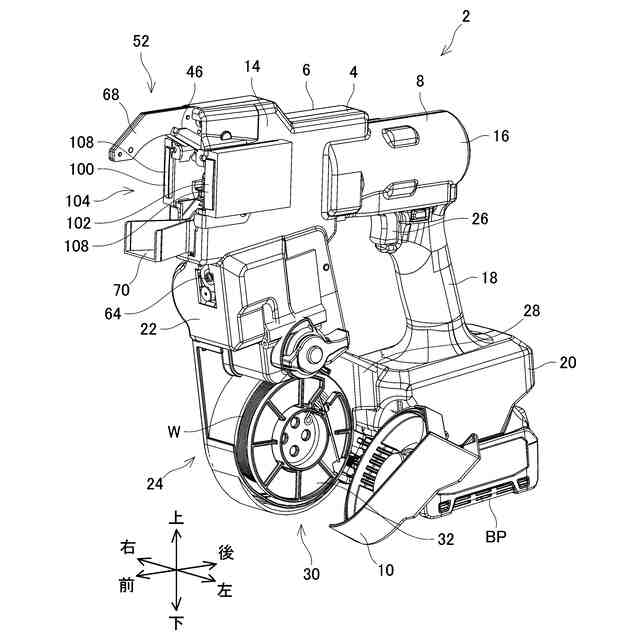

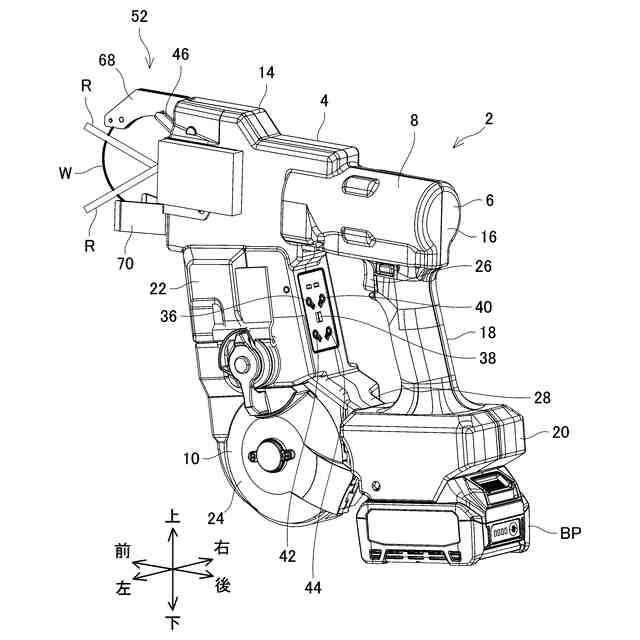

【選択図】図3
特許請求の範囲【請求項１】

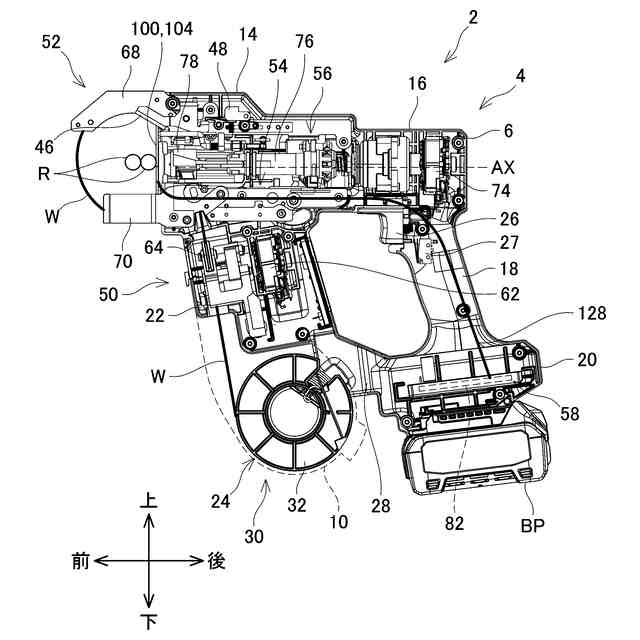

鉄筋の周りのワイヤを捩る捩り部材を動作させる捩りモータと、
前記捩りモータを収容する本体ハウジングと、
前記本体ハウジングに保持されており、前記鉄筋に向けて光を照らす第１照明部材と、を備えている、鉄筋結束機。
続きを表示（約 1,000 文字）【請求項２】

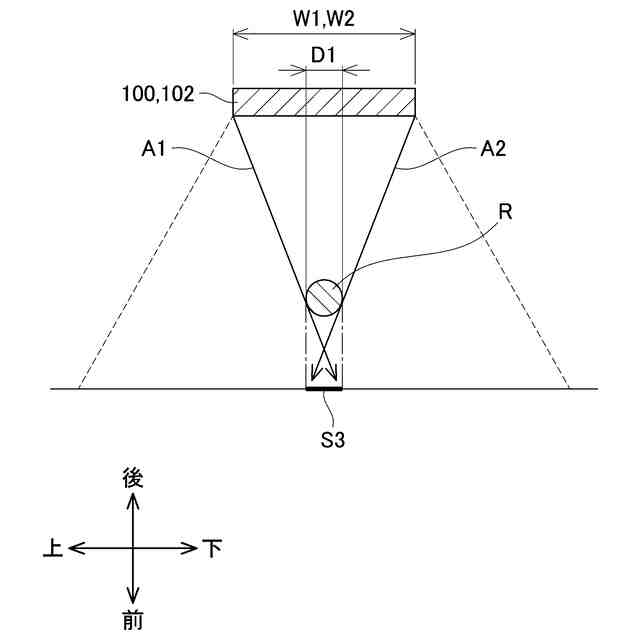

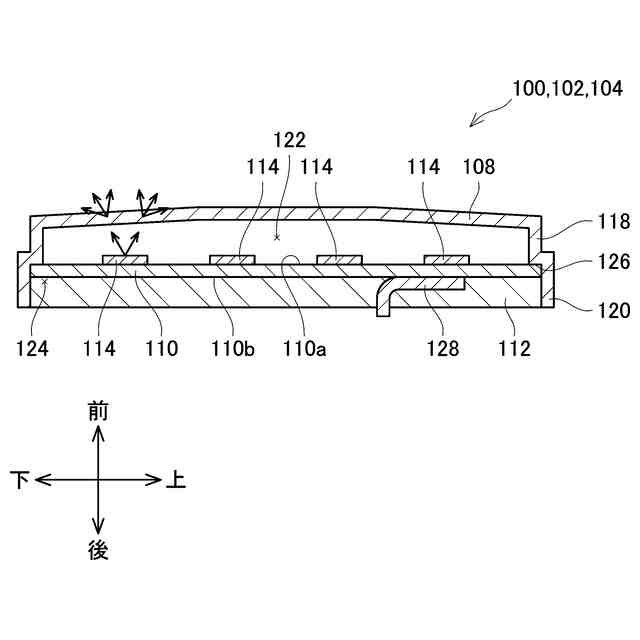

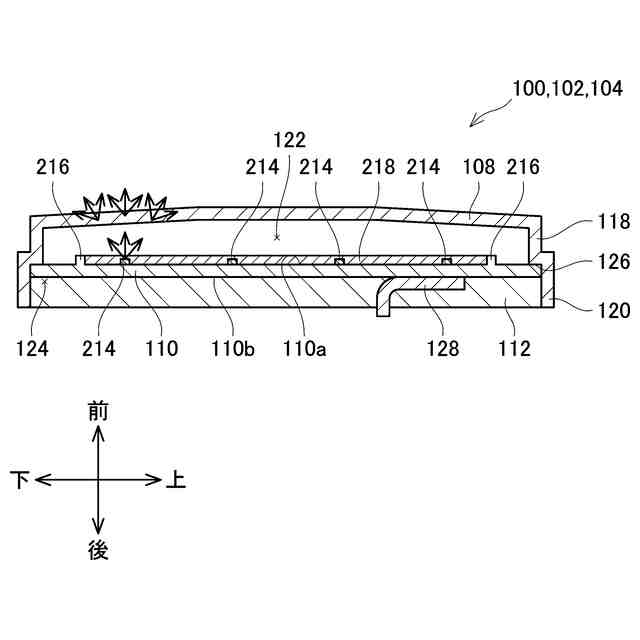

前記第１照明部材は、前記光を前記第１照明部材の内部から前記第１照明部材の外部に透過する透過部を備えており、
前記透過部の幅は、前記鉄筋の直径よりも大きい、請求項１に記載の鉄筋結束機。
【請求項３】
前記ワイヤを前記鉄筋の周りに巻回させるガイド部材をさらに備えており、
前記本体ハウジングは、前記ガイド部材を保持するガイド部材保持部を備えており、
前記第１照明部材は、前記ガイド部材保持部に配置されている、請求項１または２に記載の鉄筋結束機。
【請求項４】
前記本体ハウジングに保持されており、前記鉄筋に向けて光を照らす第２照明部材をさらに備えている、請求項１または２に記載の鉄筋結束機。
【請求項５】
前記ワイヤを前記鉄筋の周りに巻回させるガイド部材をさらに備えており、
前記本体ハウジングは、前記ガイド部材を保持するガイド部材保持部を備えており、
前記第１照明部材と前記第２照明部材は、前記ガイド部材保持部に配置されている、請求項４に記載の鉄筋結束機。
【請求項６】
前記捩りモータは、前後方向に延びる中心軸周りを回転し、

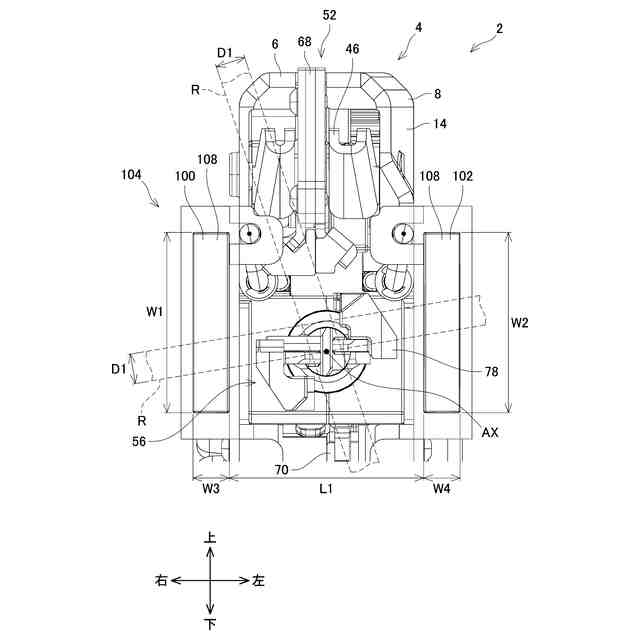

前記鉄筋結束機を前記前後方向に見るとき、前記ガイド部材は、前記前後方向に直交する左右方向において、前記第１照明部材と前記第２照明部材との間に配置されている、請求項５に記載の鉄筋結束機。
【請求項７】
前記鉄筋結束機を前記前後方向に見るとき、前記捩り部材は、前記前後方向に直交する左右方向において、前記第１照明部材と前記第２照明部材との間に配置されている、請求項６に記載の鉄筋結束機。
【請求項８】

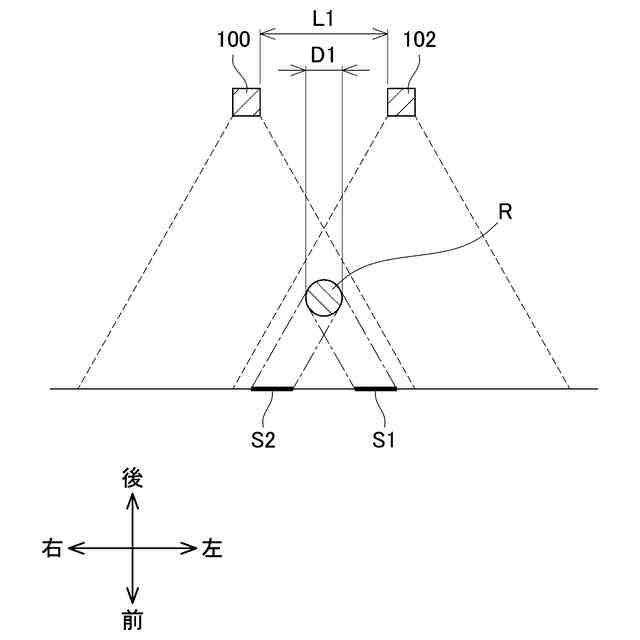

前記第１照明部材と前記第２照明部材との距離は、前記鉄筋の直径よりも大きい、請求項４から７のいずれか一項に記載の鉄筋結束機。
【請求項９】
前記第１照明部材が発する光の光束は、１ルーメン以上かつ１００００ルーメン以下である、請求項１から８のいずれか一項に記載の鉄筋結束機。
【請求項１０】
前記第１照明部材が発する光の照度は、前記第１照明部材から光の照射方向に１５０ｍｍの位置において、７０ルクス以上かつ３０００ルクス以下である、請求項１から９のいずれか一項に記載の鉄筋結束機。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書は、鉄筋結束機、鉄筋の結束方法および鉄筋結束機の使用方法に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
特許文献１に、鉄筋結束機が開示されている。鉄筋結束機は、鉄筋の周りのワイヤを捩る捩り部材を動作させる捩りモータと、捩りモータを収容する本体ハウジングと、を備えている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１３２００３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記の鉄筋結束機を暗い場所で使用するとき、鉄筋を視認し難い。本実施例では、鉄筋結束機を暗い場所で使用するときに鉄筋を視認し易くすることができる技術を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本明細書が開示する鉄筋結束機は、鉄筋の周りのワイヤを捩る捩り部材を動作させる捩りモータと、捩りモータを収容する本体ハウジングと、本体ハウジングに保持されており、鉄筋に向けて光を照らす第１照明部材と、を備えている。
【０００６】
上記の構成によれば、鉄筋結束機を暗い場所で使用するとき、鉄筋が第１照明部材の光により照らされる。これにより、鉄筋を視認し易くすることができる。
【０００７】
本明細書が開示する結束方法は、ワイヤを用いて鉄筋を結束する。結束方法は、鉄筋に向けて光を照らすことと、光が鉄筋を照らした状態で、鉄筋の周りのワイヤを捩ることと、を備えている。
【０００８】
上記の構成によれば、暗い場所で鉄筋を結束するときに、鉄筋を視認し易くすることができる。
【０００９】

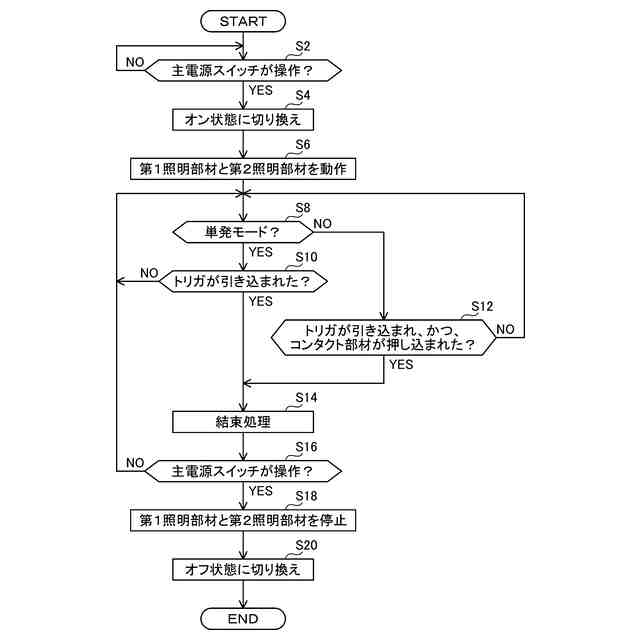

本明細書が開示する使用方法は、ワイヤを用いて鉄筋を結束する鉄筋結束機の使用方法である。鉄筋結束機は、鉄筋の周りのワイヤを捩る捩り部材を動作させる捩りモータと、ユーザに操作され、捩りモータを動作させるトリガと、鉄筋に向けて光を照らす第１照明部材と、第１照明部材を動作させる動作部と、を備えている。使用方法は、動作部により第１照明部材を動作させることと、ユーザによるトリガの操作により捩りモータを動作させることと、を備えている。
【００１０】
上記の構成によれば、鉄筋が第１照明部材の光により照らされる。これにより、暗い場所で鉄筋を結束するときに、鉄筋を視認し易くすることができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
