公開番号2025076565
公報種別公開特許公報(A)
公開日2025-05-16
出願番号2023188171
出願日2023-11-02
発明の名称制御装置、ストッカ、管理装置、ストッカシステムおよび制御方法
出願人株式会社FUJI
代理人弁理士法人アイテック国際特許事務所
主分類B65G 61/00 20060101AFI20250509BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】ストッカに出向いた利用者に、物品の受取状況をより容易に認識させる。
【解決手段】納品庫と、情報を表示する表示部と、を有するストッカを備えるストッカシステムに用いられる制御装置であって、納品庫を開けるためのパスワードが入力された場合において、入力されたパスワードが認証されたにも拘わらず入力されたパスワードに対応する納品済みの物品がストッカ内にないときには、入力されたパスワードに対応して物品が受け取られた日時のうち最新の受取日時と、最新の受取日時にストッカの周辺を撮像した周辺画像と、を表示部に表示させる表示制御部を備える。
【選択図】図1
特許請求の範囲【請求項１】
納品庫と、情報を表示する表示部と、を有するストッカを備えるストッカシステムに用いられる制御装置であって、
前記納品庫を開けるためのパスワードが入力された場合において、入力された前記パスワードが認証されたにも拘わらず入力された前記パスワードに対応する納品済みの物品が前記ストッカ内にないときには、入力された前記パスワードに対応して前記物品が受け取られた日時のうち最新の受取日時と、最新の前記受取日時に前記ストッカの周辺を撮像した周辺画像と、を前記表示部に表示させる表示制御部
を備える制御装置。
続きを表示（約 1,200 文字）【請求項２】
請求項１記載の制御装置であって、
前記ストッカの周辺で人の動きを感知したときに、感知した前記人を含む所定範囲を前記周辺画像として撮像する撮像装置と、
前記撮像装置で前記周辺画像が撮像されたときに、前記周辺画像と前記周辺画像が撮像された撮像日時とを記憶する画像記憶部と、
を備え、
前記表示制御部は、最新の前記受取日時に対応する前記撮像日時の前記周辺画像を前記画像記憶部から取得する
制御装置。
【請求項３】
請求項１または２記載の制御装置であって、
前記パスワードは、前記物品の受取者に対応する予め定められた複数の連絡先に対して通知されており、
前記納品庫内の前記物品の受け取りが完了したときには、前記物品の受取者に対応する複数の前記連絡先に対して受け取りが完了した旨を報知する報知部
を備える制御装置。
【請求項４】
請求項３記載の制御装置であって、
前記報知部は、前記納品庫内の前記物品の受け取りが完了したときには、複数の前記連絡先として複数のメールアドレスに対して受け取りが完了した旨のメールを送信する
制御装置。
【請求項５】
納品庫と、
情報を表示する表示部と、
請求項１または２記載の制御装置と、
を備えるストッカ。
【請求項６】
請求項５記載のストッカを管理する管理装置であって、
前記パスワードは、前記物品の受取者に対応する予め定められた複数の連絡先に対して通知されており、
前記納品庫内の前記物品の受け取りが完了したときには、前記物品の受取者に対応する複数の前記連絡先に対して受け取りが完了した旨を報知する報知部
を備える管理装置。
【請求項７】
請求項６記載の管理装置であって、
前記報知部は、前記納品庫内の前記物品の受け取りが完了したときには、複数の前記連絡先として複数のメールアドレスに対して受け取りが完了した旨のメールを送信する
管理装置。
【請求項８】
請求項５記載のストッカと、
前記ストッカを管理する管理装置と、
を備えるストッカシステム。
【請求項９】
納品庫と、情報を表示する表示部と、を有するストッカを備えるストッカシステムに用いられる制御方法であって、
前記納品庫を開けるためのパスワードが入力された場合において、入力された前記パスワードが認証されたにも拘わらず入力された前記パスワードに対応する納品済みの物品が前記ストッカ内にないときには、入力された前記パスワードに対応して前記物品が受け取られた日時のうち最新の受取日時と、最新の前記受取日時に前記ストッカの周辺を撮像した周辺画像と、を前記表示部に表示させるステップ
を備える制御方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、制御装置、ストッカ、管理装置、ストッカシステムおよび制御方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、この種の制御装置としては、納品庫を有するストッカに用いられるものが提案されている（例えば、特許文献１参照）。この装置では、納品庫から物品が受け取られたときには、カメラから取得された画像を利用者に通知する。これにより、利用者は、物品の受取状況を容易に認識できるとしている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１７１３００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、上述の制御装置では、利用者は、通知を確認しないと納品庫内の物品の受取状況を認識できない。そのため、通知を確認せずにストッカに出向いた利用者は、物品の受取状況を確認できず、改善の余地がある。
【０００５】
本開示の制御装置、ストッカ、管理装置、ストッカシステムおよび制御方法は、ストッカに出向いた利用者に、物品の受取状況をより容易に認識させることを主目的とする。
【課題を解決するための手段】
【０００６】
本開示の制御装置は、上述の主目的を達成するために以下の手段を採った。
【０００７】
本開示の制御装置は、
納品庫と、情報を表示する表示部と、を有するストッカを備えるストッカシステムに用いられる制御装置であって、
前記納品庫を開けるためのパスワードが入力された場合において、入力された前記パスワードが認証されたにも拘わらず入力された前記パスワードに対応する納品済みの物品が前記ストッカ内にないときには、入力された前記パスワードに対応して前記物品が受け取られた日時のうち最新の受取日時と、最新の前記受取日時に前記ストッカの周辺を撮像した周辺画像と、を前記表示部に表示させる表示制御部
を備えることを要旨とする。
【０００８】
この本開示の制御装置では、納品庫を開けるためのパスワードが入力された場合において、入力されたパスワードが認証されたにも拘わらず入力されたパスワードに対応する納品済みの物品がストッカ内にないときには、入力されたパスワードに対応して物品が受け取られた日時のうち最新の受取日時と、最新の受取日時にストッカの周辺を撮像した周辺画像と、を表示部に表示させる。この制御装置では、認証されるパスワードを入力した利用者に、最新の受取日時と、最新の受取日時にストッカの周辺を撮像した周辺画像と、を案内できる。この制御装置では、ストッカに出向いた利用者に、納品庫内の物品の受取状況をより容易に認識させることができる。
【図面の簡単な説明】
【０００９】

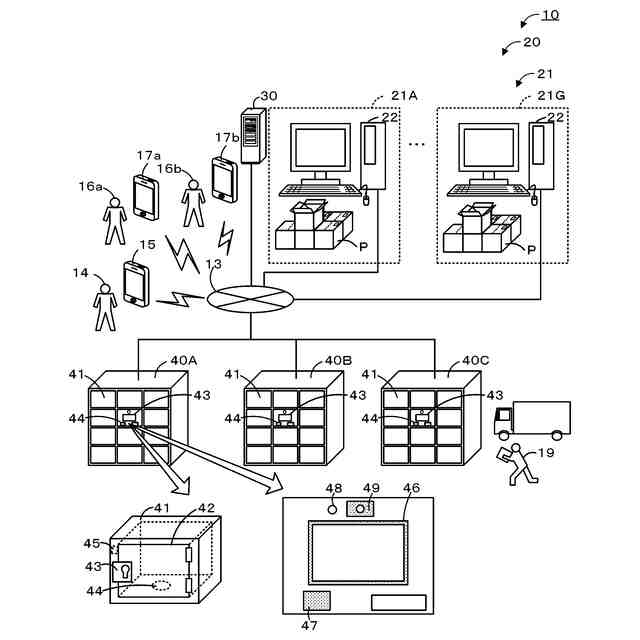

ストッカシステム１０の構成の概略構成図である。

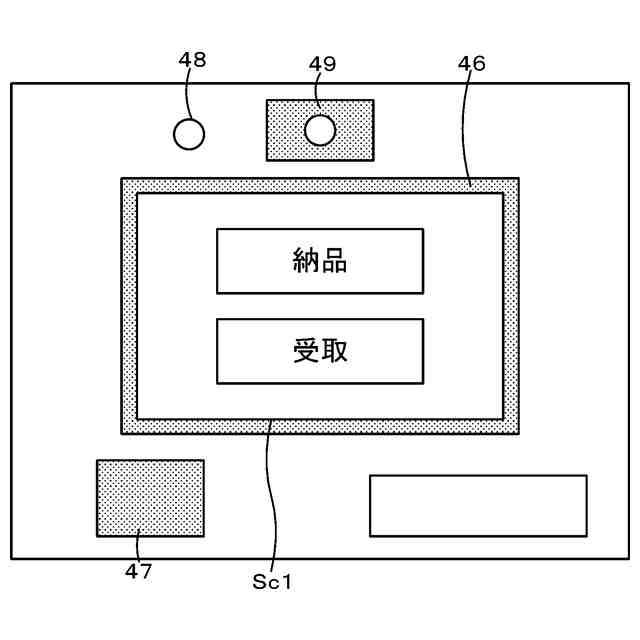

ストッカ制御装置５０を収容する納品庫４１の正面図である。

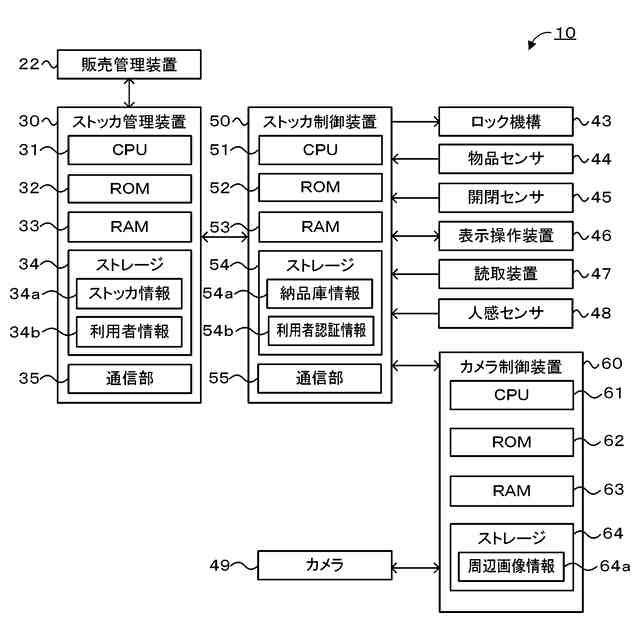

ストッカシステム１０の電気的な接続関係を示すブロック図である。

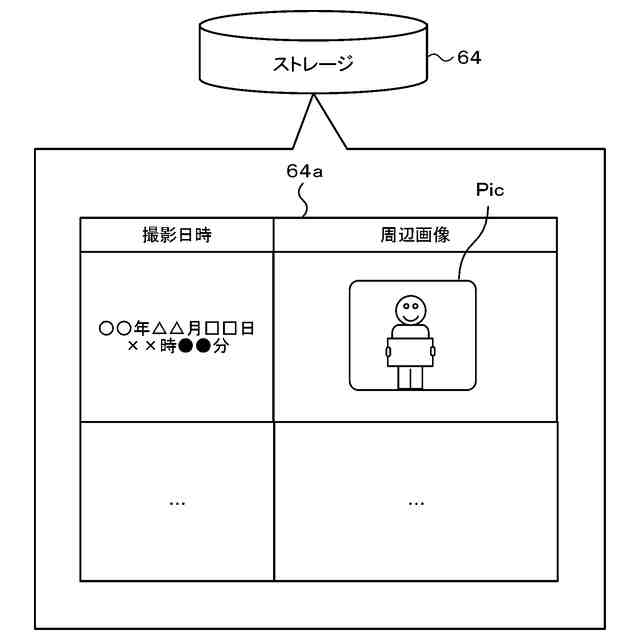

周辺画像情報６４ａの一例を示す説明図である。

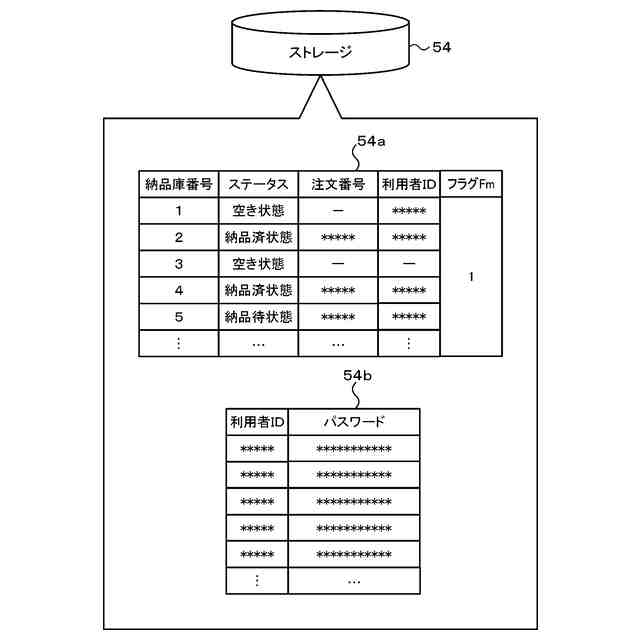

納品庫情報５４ａ、利用者認証情報５４ｂの一例を示す説明図である。
ストッカ情報３４ａの一例を示す説明図である。

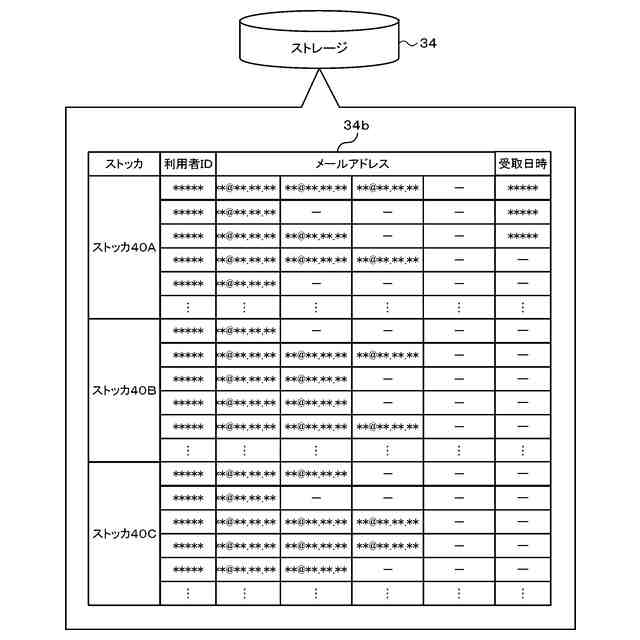

利用者情報３４ｂの一例を示す説明図である。

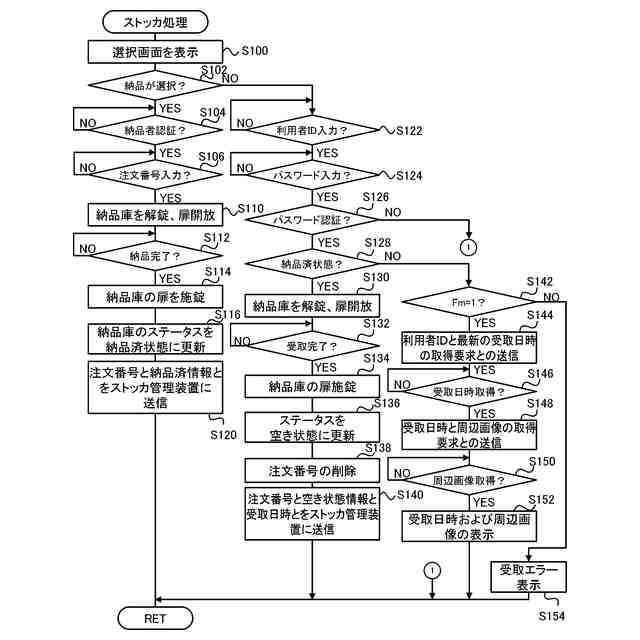

ストッカ処理の一例を示すフローチャートである。

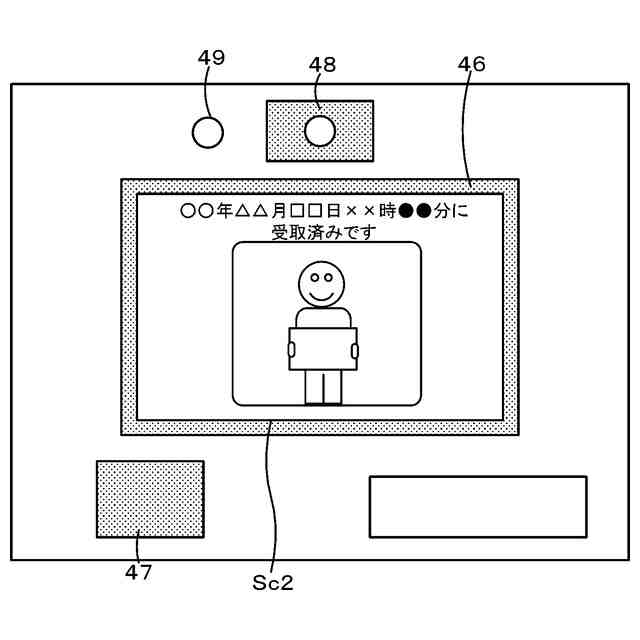

表示画面Ｓｃ２の一例を示す説明図である。
ストッカ管理処理の一例を示すフローチャートである。
納品完了メールの一例を示す説明図である。
受取完了メールの一例を示す説明図である。
【発明を実施するための形態】
【００１０】
本開示の実施形態について図面を用いて説明する。図１はストッカシステム１０の概略構成図であり、図２は、ストッカ制御装置５０を収容する納品庫４１の正面図である。図３は、ストッカシステム１０の電気的な接続関係を示すブロック図である。本実施形態において、図２に示す方向が左右方向および上下方向であり、図２に示す左右方向および上下方向に直交する方向が前後方向である。
（【００１１】以降は省略されています）
