特許ウォッチ

公開番号2025073770
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2023184822
出願日2023-10-27
発明の名称インク組成物
出願人大日本塗料株式会社
代理人個人,個人,個人,個人,個人,個人,個人,個人,個人,個人,個人,個人,個人,個人
主分類C09D 11/101 20140101AFI20250502BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】再溶解性および吐出性に優れ、更には臭気を抑え、高硬度の印刷層を形成することが可能なインク組成物を提供する。
【解決手段】顔料と、重合性化合物と、光重合開始剤とを含むインク組成物であって、前記重合性化合物が、少なくとも、アミノアクリレート(A)を含み、前記光重合開始剤が、少なくとも、水素引抜型の光重合開始剤(B)を含み、前記インク組成物中に含まれる前記アミノアクリレート(A)の量が10～30質量%であり、前記インク組成物中に含まれる前記水素引抜型の光重合開始剤(B)の量が1.0～15.0質量%である、インク組成物である。
【選択図】なし
特許請求の範囲【請求項１】
顔料と、重合性化合物と、光重合開始剤とを含むインク組成物であって、
前記重合性化合物が、少なくとも、アミノアクリレート（Ａ）を含み、
前記光重合開始剤が、少なくとも、水素引抜型の光重合開始剤（Ｂ）を含み、
前記インク組成物中に含まれる前記アミノアクリレート（Ａ）の量が１０～３０質量％であり、
前記インク組成物中に含まれる前記水素引抜型の光重合開始剤（Ｂ）の量が１．０～１５．０質量％である、インク組成物。
続きを表示（約 580 文字）【請求項２】
前記光重合性化合物が、単官能重合性化合物（Ｃ）、２官能重合性化合物（Ｄ）および３官能以上の重合性化合物（Ｅ）を含み、前記単官能重合性化合物（Ｃ）、前記２官能重合性化合物（Ｄ）および前記３官能以上の重合性化合物（Ｅ）は、前記アミノアクリレート（Ａ）とは異なる重合性化合物である、請求項１に記載のインク組成物。
【請求項３】
前記インク組成物中に含まれる前記２官能重合性化合物（Ｄ）の前記３官能以上の重合性化合物（Ｅ）に対する質量比（Ｄ／Ｅ）が３０／７０～８０／２０である、請求項２に記載のインク組成物。
【請求項４】
前記光重合開始剤が、分子内開裂型の光重合開始剤（Ｆ）を含み、前記インク組成物中に含まれる前記分子内開裂型の光重合開始剤（Ｆ）の量が３．０質量％以下である、請求項１に記載のインク組成物。
【請求項５】
前記インク組成物中に含まれる前記水素引抜型の光重合開始剤（Ｂ）の前記分子内開裂型の光重合開始剤（Ｆ）に対する質量比（Ｂ／Ｆ）が２．０以上である、請求項４に記載のインク組成物。
【請求項６】
前記インク組成物中に含まれる前記アミノアクリレート（Ａ）の前記水素引抜型の光重合開始剤（Ｂ）に対する質量比（Ａ／Ｂ）が１．０～３０．０である、請求項１に記載のインク組成物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、インク組成物に関し、特には、再溶解性および吐出性に優れ、更には臭気を抑え、高硬度の印刷層を形成することが可能なインク組成物に関するものである。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
基材への印刷の際に光硬化性インク組成物を使用する場合、インク組成物には、光硬化性に加えて、その基材の用途に応じて追加の特性が求められている。例えば、印刷されたプラスチック基材の表面に傷がつくことを避けるため、基材上に形成される印刷層に高い硬度が求められることも多い。
【０００３】
光硬化性インク組成物は、通常、重合性化合物と、光重合開始剤とを含むものであり、光重合開始剤としてはラジカル重合開始剤が好ましく、一般的に、光重合開始剤による光吸収によって重合開始種（ラジカル）を生成し、重合性化合物の重合反応を行い、膜を形成させる方法が採用されている。α－アミノアセトフェノン型の光重合開始剤（例えばＩＧＭ社製Ｏｍｎｉｒａｄ９０７等）やアシルホスフィンオキサイド型の光重合開始剤（例えばＩＧＭ社製ＯｍｎｉｒａｄＴＰＯ等）は、光硬化性に優れ、高硬度の印刷層を形成することが可能なインク組成物への使用に適した光重合開始剤として知られている。
【０００４】
しかし、α－アミノアセトフェノン型の光重合開始剤やアシルホスフィンオキサイド型の光重合開始剤は、光照射下、１分子内で開裂反応を起こすＮｏｒｒｉｓｈタイプＩ型の光重合開始剤（分子内開裂型の光重合開始剤）に分類される。分子内開裂型の光重合開始剤は、分子内開裂によりラジカルを発生する物質であり、このラジカルが重合性化合物の重合を開始することになるが、分子内開裂により低分子化合物も生じてしまい、臭気の問題があった。
【０００５】
そこで、本発明者は、ラジカル重合開始剤として、励起状態の光重合開始剤が別の分子（コイニシエーター）と２分子間の反応を起こし開始ラジカルを発生するＮｏｒｒｉｓｈタイプＩＩ型の光重合開始剤に着目した。
【０００６】
特開２０２１－１６１１５９号公報（特許文献１）には、光線重合性化合物と、光重合開始剤と、を含む、インク組成物であって、前記光線重合性化合物は、単官能重合性化合物Ａと、重合性化合物Ｂと、を含み、前記単官能重合性化合物Ａは、該単官能重合性化合物Ａを重合して得られるポリマーのガラス転移点Ｔｇが２５℃以上６０℃以下であり、前記重合性化合物Ｂは、アミノ基と、エーテル基と、を含む構造を持つ繰り返し配列を有し、２つ以上の（メタ）アクリレート基を有する重合性化合物であり、前記光重合開始剤は、水素引抜型の開始剤を少なくとも含む、インク組成物が記載されている。そして、特許文献１の実施例は、主要な光重合開始剤として分子内開裂型の光重合開始剤であるＪＲＣＵＲＥＴＰＯ〔ジフェニル（２，４，６－トリメチルベンゾイル）ホスフィンオキシド〕を使用するものであるが、このＪＲＣＵＲＥＴＰＯと組み合わせて水素引抜型の光重合開始剤であるＤＥＴＸ（２，４－ジエチルチオキサントン）が使用されると共に、重合性化合物ＢとしてＧｅｎｏｍｅｒ５２７１（アミンアクリレート）が使用されている。このため、特許文献１に記載されたインク組成物は、主要な光重合開始剤として分子内開裂型の光重合開始剤を利用するものと認められるが、ＤＥＴＸとＧｅｎｏｍｅｒ５２７１の使用から、ラジカル重合開始剤の一部に、ＮｏｒｒｉｓｈタイプＩＩ型の光重合開始剤を利用しているものと認められる。
【先行技術文献】
【特許文献】
【０００７】
特開２０２１－１６１１５９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
インク組成物にＮｏｒｒｉｓｈタイプＩＩ型の光重合開始剤を用いることで、ＮｏｒｒｉｓｈタイプＩ型の光重合開始剤（分子内開裂型の光重合開始剤）の使用による臭気の問題は解消できるが、印刷層の硬度については十分なものが得られず、検討の余地があった。
【０００９】
そこで、本発明の目的は、再溶解性および吐出性に優れ、更には臭気を抑え、高硬度の印刷層を形成することが可能なインク組成物を提供することにある。
【課題を解決するための手段】
【００１０】
本発明者は、上記目的を達成するために鋭意検討した結果、インク組成物にアミノアクリレートおよび水素引抜型の光重合開始剤を配合し、その際に、インク組成物中に含まれるアミノアクリレートおよび水素引抜型の光重合開始剤の量をそれぞれ１０～３０質量％および１．０～１５．０質量％に調整することで、再溶解性および吐出安定性に優れ、更には臭気を抑え、高硬度の印刷層を形成することが可能なインク組成物を提供できることを見出し、本発明を完成させるに至った。
（【００１１】以降は省略されています）

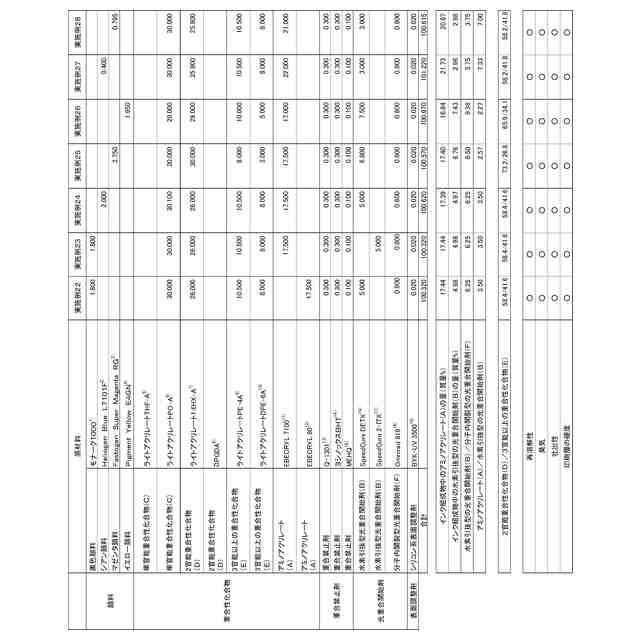

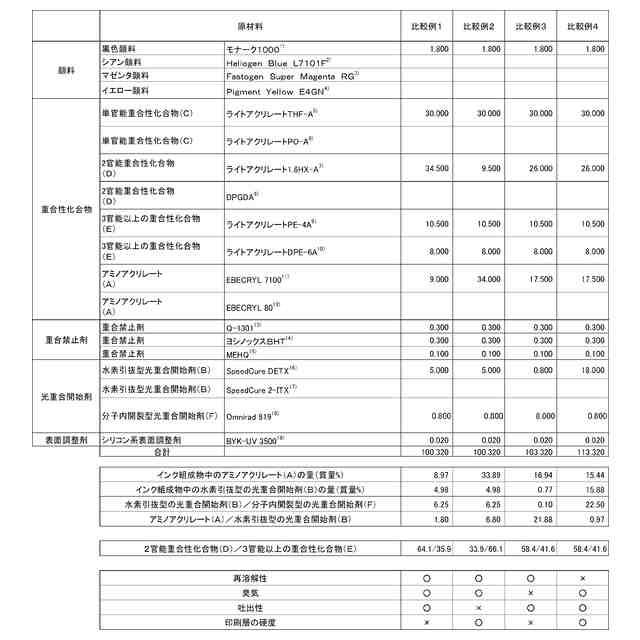

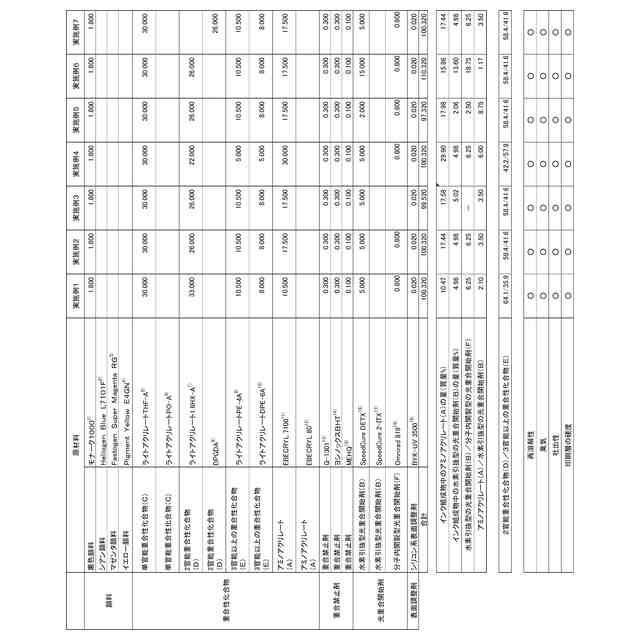

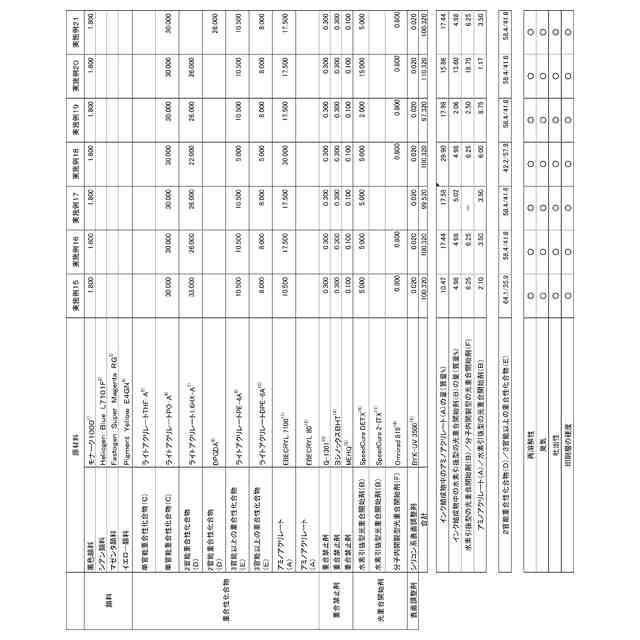

関連特許
