公開番号2025073010
公報種別公開特許公報(A)
公開日2025-05-12
出願番号2023183552
出願日2023-10-25
発明の名称PC鋼棒の突出防止方法
出願人首都高速道路株式会社,一般財団法人首都高速道路技術センター,AGC株式会社,大日本塗料株式会社,シーカ・ジャパン株式会社,デンカ株式会社
代理人個人,個人,個人,個人,個人
主分類E01D 21/00 20060101AFI20250501BHJP(道路,鉄道または橋りょうの建設)
要約【課題】本発明は、補強構造を透明化することで、補強した部分を点検可能としたPC鋼棒の突出防止方法を提供する。

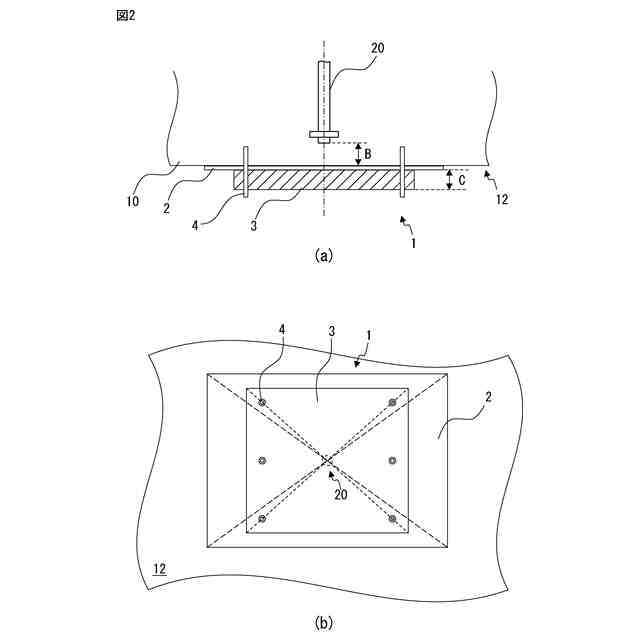

【解決手段】コンクリート構造物の表面(12)において埋設されたPC鋼棒(20)の先端部近傍を含む第1の領域(S2)に飛散防止用の表面保護材(2)を塗布又は貼付し、表面保護材の上から埋設されたPC鋼棒の先端部近傍を含む第2の領域(S1)を覆うように透明なポリカーボネート板(3)を配置し、ポリカーボネート板を複数個所でアンカー(4)によりコンクリート構造物の表面に固定する、工程を有することを特徴とするPC鋼棒の突出防止方法。
【選択図】図2
特許請求の範囲【請求項１】
ＰＣ鋼棒が緊張された状態で埋設されることに基づいてプレストレスが付与されるコンクリート構造物からのＰＣ鋼棒の突出防止方法であって、
コンクリート構造物の表面において、埋設されたＰＣ鋼棒の先端部近傍を含む第１の領域に飛散防止用の透明な表面保護材を塗布又は貼付させ、
前記透明な表面保護材の上から、埋設された前記ＰＣ鋼棒の先端部近傍を含む第２の領域を覆うように透明なポリカーボネート板を配置し、
前記ポリカーボネート板を複数個所でアンカーにより前記コンクリート構造物の表面に固定する、
工程を有することを特徴とするＰＣ鋼棒の突出防止方法。
続きを表示（約 320 文字）【請求項２】
前記第１の領域は、前記第２の領域より広い、請求項１に記載のＰＣ鋼棒の突出防止方法。
【請求項３】
前記ポリカーボネート板の厚さは、１２ｍｍ以上、且つ、１５ｍｍ以下である、請求項１又は２に記載のＰＣ鋼棒の突出防止方法。
【請求項４】
前記表面保護材は、エポキシ樹脂、ウレタン樹脂、アクリル樹脂、メタアクリル樹脂、ポリエステルシート、及び、ガラス繊維シートの内の１つ又は複数から選択される、請求項１又は２に記載のＰＣ鋼棒の突出防止方法。
【請求項５】

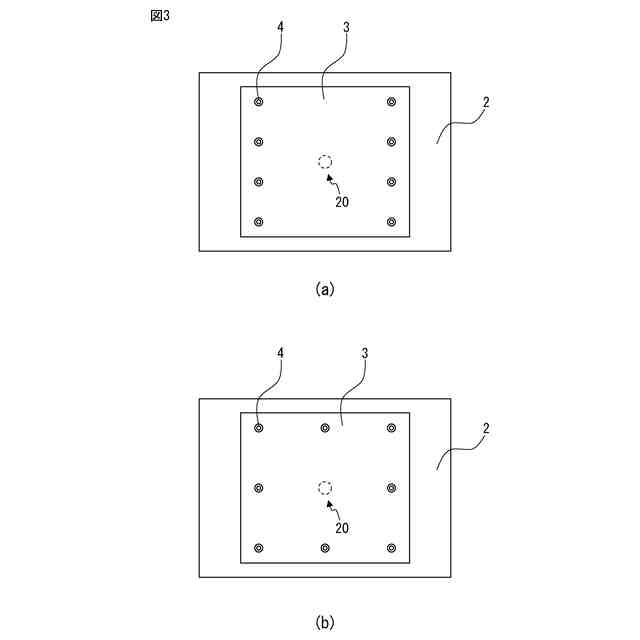

前記アンカーは、埋設された前記ＰＣ鋼棒の先端部近傍を囲うように配置される、請求項１又は２に記載のＰＣ鋼棒の突出防止方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ＰＣ鋼棒の突出防止方法に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】

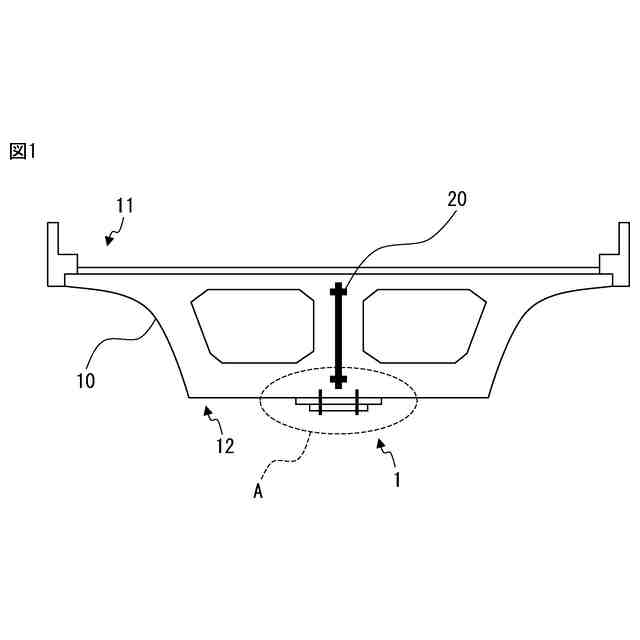

高速道路等では、軽量で強靭であるという特徴を有するプレストレストコンクリート（ＰＣ）橋梁が用いられている場合がある。ＰＣ橋梁はＰＣにより建設された橋梁であって、ＰＣ鋼棒を用いてコンクリートに予め圧縮応力を与えることにより、荷重によってコンクリートに生じる引張応力を打ち消している。ＰＣ鋼棒は、鉛直方向、及び、水平方向（橋軸方向、橋軸直角方向）に配置されている。
【０００３】
ＰＣ鋼棒が発錆又は腐食後に破断し、導入緊張力が急激に開放されて橋桁の側面や下部から突出し、ＰＣ鋼棒本体やコンクリート片が落下してしまうことを防止するために、コンクリート構造物の表面に補強構造を設けることが知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１４－２２７７９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に記載の補強構造は、ステンレス製メッシュシート等の受け部材を繊維補強シートでコンクリート表面に張り付けるので、補強構造施行後は、コンクリート面の点検ができない。
【０００６】
本発明は、補強構造を透明化することで、補強した部分を点検可能としたＰＣ鋼棒の突出防止方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】

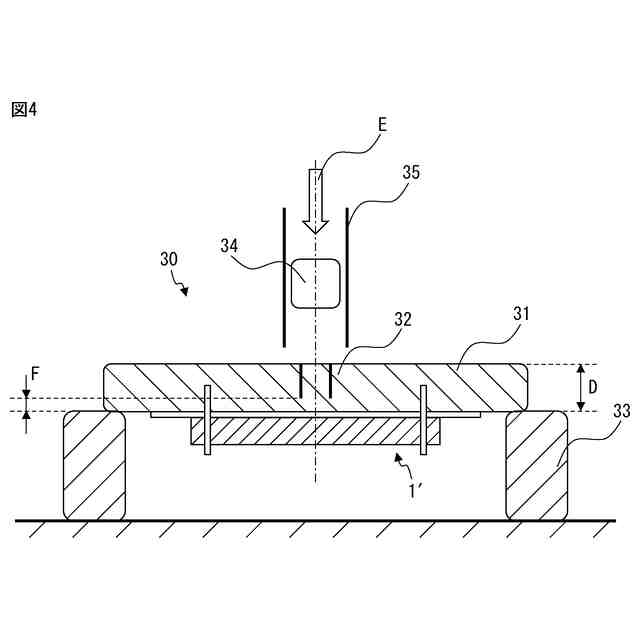

本発明の一側面に係るＰＣ鋼棒が緊張された状態で埋設されることに基づいてプレストレスが付与されるコンクリート構造物からのＰＣ鋼棒の突出防止方法では、コンクリート構造物の表面において埋設されたＰＣ鋼棒の先端部近傍を含む第１の領域に飛散防止用の透明な表面保護材を塗布又は貼付し、透明な表面保護材の上から埋設されたＰＣ鋼棒の先端部近傍を含む第２の領域を覆うように透明なポリカーボネート板を配置し、ポリカーボネート板を複数個所でアンカーによりコンクリート構造物の表面に固定する、工程を有することを特徴とする。
【０００８】
本発明の一側面に係るＰＣ鋼棒の突出防止方法では、第１の領域は第２の領域より広いことが好ましい。
【０００９】

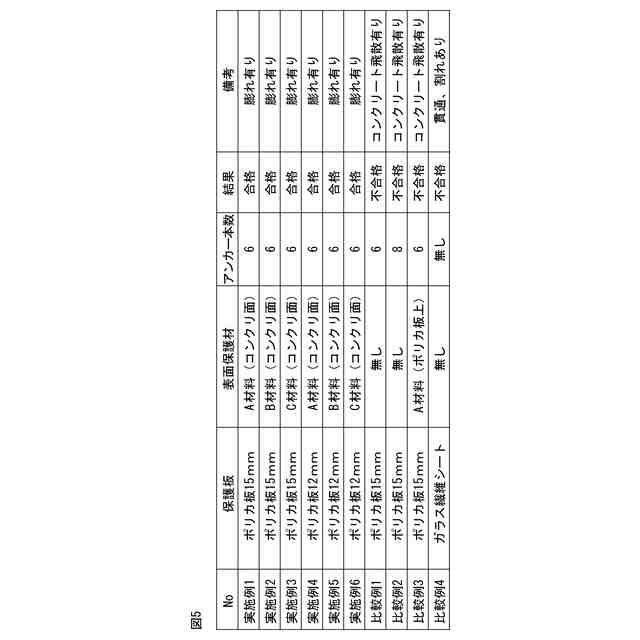

本発明の一側面にＰＣ鋼棒の突出防止方法では、ポリカーボネート板の厚さは、１２ｍｍ以上、且つ、１５ｍｍ以下である、ことが好ましい。
【００１０】
本発明の一側面に係るＰＣ鋼棒の突出防止方法では、表面保護材は、エポキシ樹脂、ウレタン樹脂、アクリル樹脂、メタアクリル樹脂、ポリエステルシート、及び、ガラス繊維シートの内の１つ又は複数から選択される、ことが好ましい。
（【００１１】以降は省略されています）
