発明の名称目地補修用コンクリート床版および目地の補修方法
出願人株式会社ガイアート,ケイコン株式会社,株式会社高速道路総合技術研究所,東日本高速道路株式会社,中日本高速道路株式会社,西日本高速道路株式会社
代理人弁理士法人来知国際特許事務所,個人,個人
主分類E01C 11/04 20060101AFI20250521BHJP(道路,鉄道または橋りょうの建設)
要約【課題】従来工法と同等以上の品質を維持するとともに、施工時間を短縮し、規制時間を短縮できる補修技術を提供する。

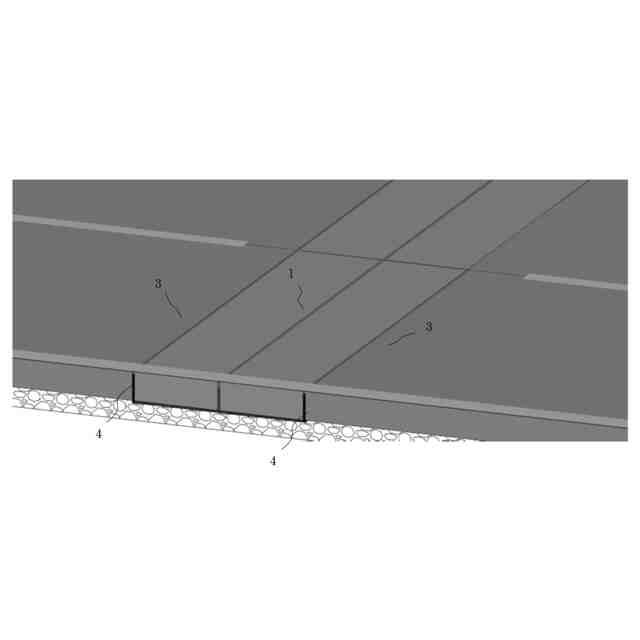

【解決手段】補修対象は、既設ダウエルバーを有するコンクリート舗装の既設目地構造である。本願目地補修用コンクリート床版1は、略中央に目地板11とダウエルバー12とを備える。まず、既設目地の前後の所定位置にてコンクリートを切断する。切断により形成される撤去範囲のコンクリートを撤去する。撤去により形成される空間2に、目地補修用コンクリート床版1を設置する。既設残部3端面と目地補修用コンクリート床版1の端面の間に充填剤4を充填する。
【選択図】図1
特許請求の範囲【請求項１】

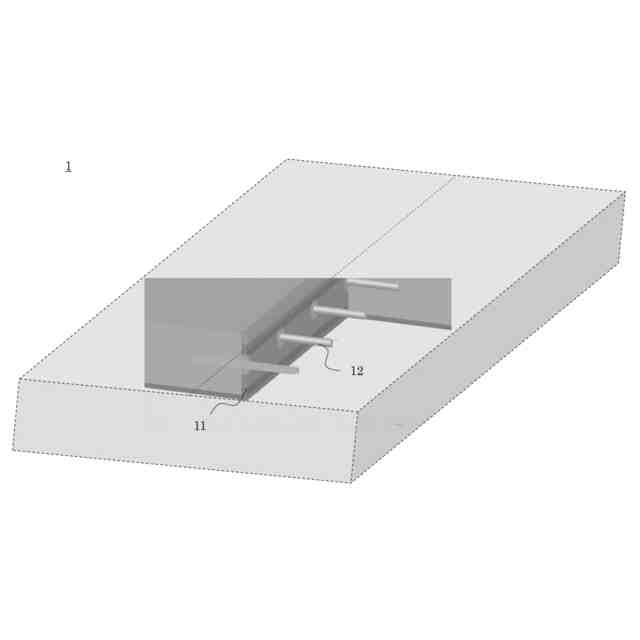

略中央に目地板とダウエルバーとを備えることを特徴とする目地補修用コンクリート床版。
続きを表示（約 1,100 文字）【請求項２】
床版端面は目荒らし処理されている
ことを特徴とする請求項１記載の目地補修用コンクリート床版。
【請求項３】
破損目地を含む範囲が撤去された既設コンクリート舗装残部と、
撤去により形成される空間に設置される請求項１または２記載の目地補修用コンクリート床版と、
前記既設コンクリート舗装残部の端面と前記目地補修用コンクリート床版の端面との間に形成される充填剤充填部と、
を備えることを特徴とする補修目地構造。
【請求項４】
既設ダウエルバーを有するコンクリート舗装の目地の補修方法であって、
前記目地の前後の所定位置にてコンクリートを切断し、
前記切断により形成される撤去範囲のコンクリートを撤去し、
前記撤去により形成される空間に、請求項１または２記載の目地補修用コンクリート床版を設置し、
前記撤去により形成される残部端面と前記目地補修用コンクリート床版の端面の間に充填剤を充填する
ことを特徴とする目地の補修方法。
【請求項５】
前記撤去により形成される残部端面と前記目地補修用コンクリート床版の端面の間隔は１０～５０ｍｍである
ことを特徴とする請求項４記載の目地の補修方法。
【請求項６】
前記充填剤は樹脂系接着剤またはグラウトを含む
ことを特徴とする請求項４記載の目地の補修方法。
【請求項７】
前記撤去により形成される残部端面に目荒らし処理をする
ことを特徴とする請求項４記載の目地の補修方法。
【請求項８】
既設コンクリート舗装の目地の補修方法であって、
前記目地の前後の所定位置にてコンクリートを切断し、
前記切断により形成される撤去範囲のコンクリートを撤去し、
前記撤去により形成される空間に、請求項１または２記載の目地補修用コンクリート床版を設置し、
前記撤去により形成される残部端面と前記目地補修用コンクリート床版の端面の間に充填剤を充填する
ことを特徴とする目地の補修方法。
【請求項９】
既設コンクリート舗装の目地の補修方法であって、
前記目地の前後の所定位置にてコンクリートを切断し、
前記切断により形成される撤去範囲のコンクリートを撤去し、
前記撤去により形成される空間に、目地補修用コンクリート床版を設置し、
前記撤去により形成される残部端面と前記目地補修用コンクリート床版の端面の間に充填剤を充填する
ことを特徴とする目地の補修方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は目地を有するコンクリート舗装技術に関し、特に補修技術に関する。
続きを表示（約 800 文字）【背景技術】
【０００２】
舗装は、アスファルト舗装とコンクリート舗装に大別される。コンクリートの温度伸縮を吸収するために、コンクリート舗装には横目地や縦目地が設けられている。
【０００３】
目地機能を維持するとともに、目地部における荷重伝達を図るため、目地にはダウエルバー（スリップバーともいう）が設けられている。ダウエルバーは片側にアスファルトなどを塗布することにより、スリップ可能である。
【０００４】
経験的に、コンクリート舗装における損傷は目地および目地周辺で発生することが多い。目地上部には目地材が設けられ、水の侵入を防止しているが、経年劣化により水が浸入し、水によりダウエルバーが腐食する。また、侵入した水は路盤を脆弱にする。これらの相互作用によりダウエルバーに沿ってコンクリートにクラックが発生する。クラックの進展に伴い、目地周辺のコンクリートが剥離する。
【０００５】
損傷を早期に発見できれば簡易補修により対応できるが、コンクリート剥離等が広範囲となると、打ち換えによる抜本的な補修が必要となる。
【０００６】
したがって、コンクリート舗装において目地の補修は重要である。
【０００７】
一般的なコンクリート舗装における目地の補修について説明する。
【０００８】

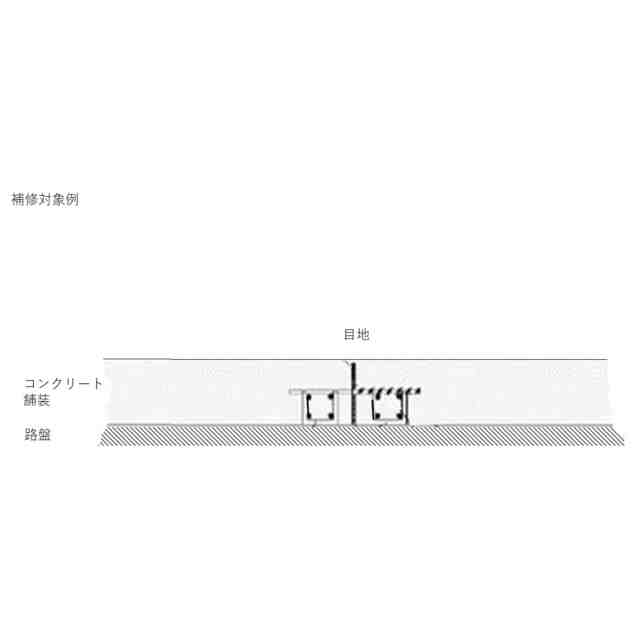

図４は、補修対象である目地構造の一例である。目地構造は、目地材とダウエルバーを有する。
【０００９】

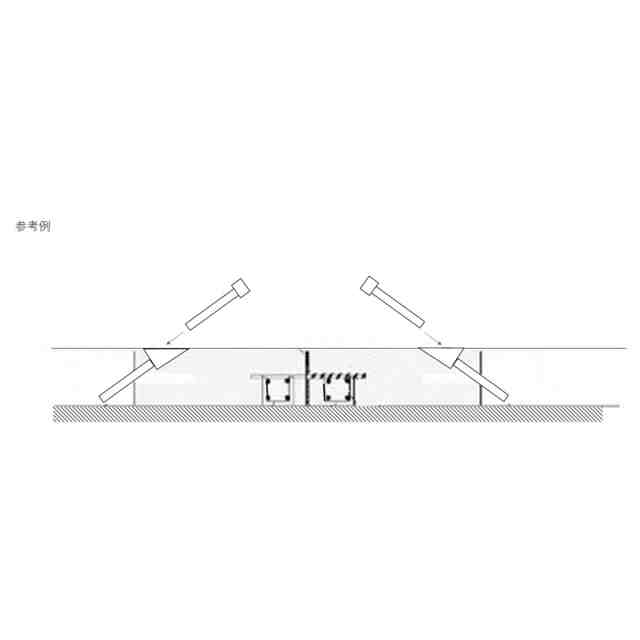

図５は、従来型補修方法の一例（例えば特許文献１記載）である。上図が撤去状態示す斜視図であり、下図が従来補修目地構造を示す断面図である。
【００１０】
まず、撤去範囲を設定し、コンクリート版を切断し、損傷個所を含む部位を撤去する。
（【００１１】以降は省略されています）
