公開番号2025077090
公報種別公開特許公報(A)
公開日2025-05-19
出願番号2023189024
出願日2023-11-06
発明の名称橋梁上部構造の支持装置
出願人鹿島建設株式会社,株式会社エスイー
代理人個人
主分類E01D 19/04 20060101AFI20250512BHJP(道路,鉄道または橋りょうの建設)
要約【課題】上部構造の橋軸方向の端部を受ける変位制限装置を下部構造の側面から張り出した部分に支持させる上で、橋軸直角方向にベースプレートに作用するモーメントを低減させる。

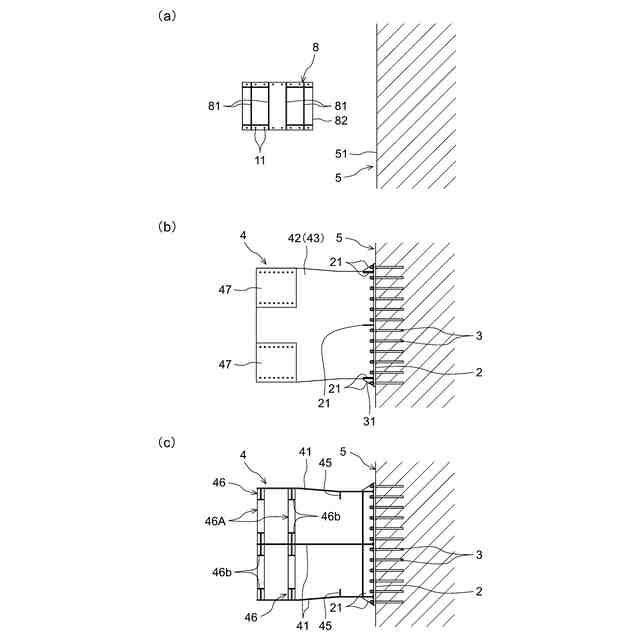

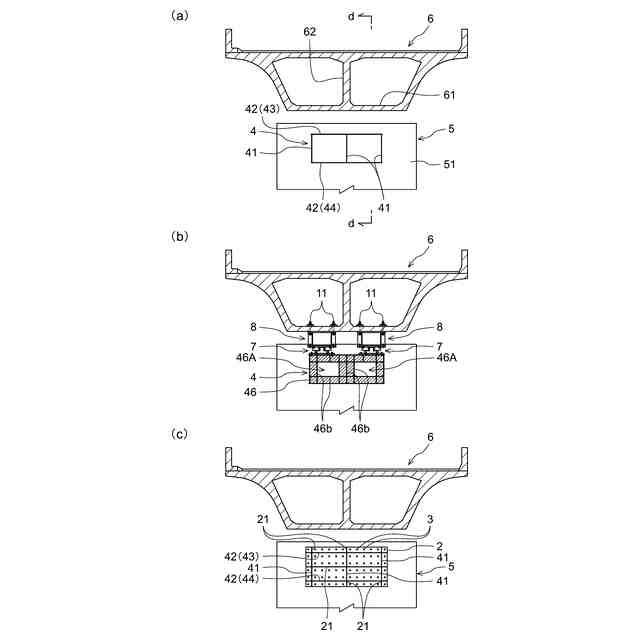

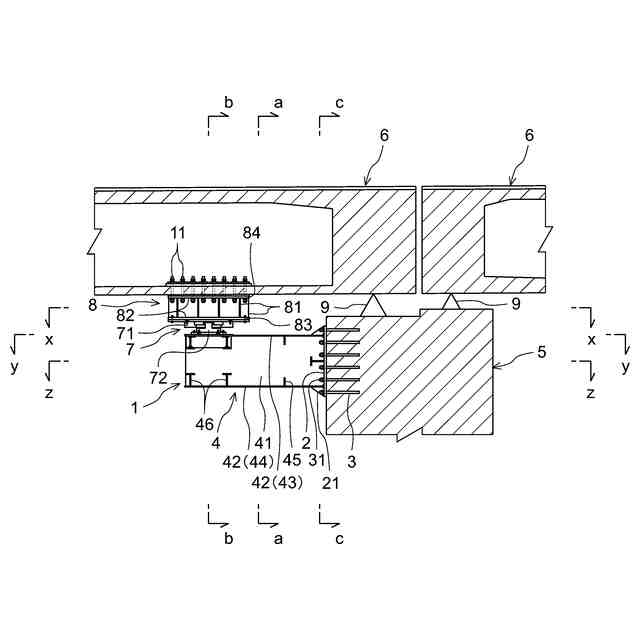

【解決手段】下部構造5の側面51に重なるベースプレート2と、ベースプレート2を下部構造5に接合する複数本のアンカーボルト3と、ベースプレート2の表面にから対向する下部構造5側へ張り出す張出部材4から支持装置1を構成し、上部構造6の端部を受ける変位制限装置7が載置される上部フランジ43の上面を、複数段に配列した複数本のアンカーボルト3の内、最上段に配列した全アンカーボルト3以下に位置させる。

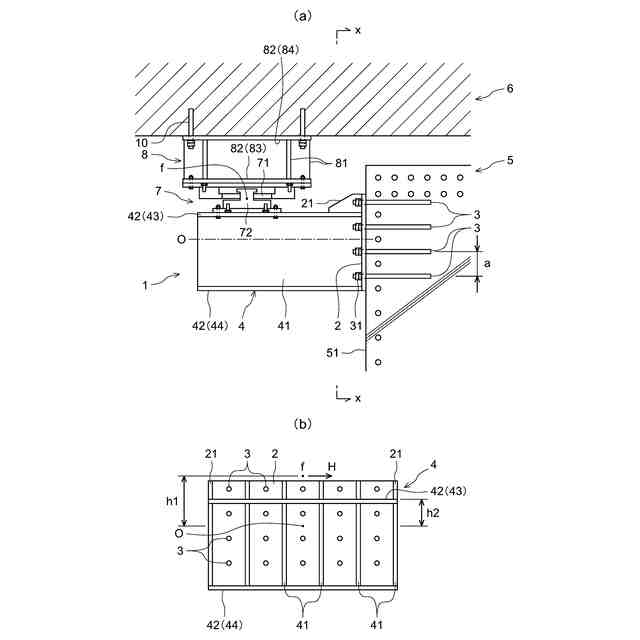

【選択図】図1
特許請求の範囲【請求項１】
橋梁の下部構造の、対向する下部構造側を向いた側面から橋軸方向へ張り出し、上部構造の橋軸方向の端部を支持する支持装置であり、
前記下部構造の前記側面に重なるベースプレートと、
このベースプレートを貫通して前記下部構造中に定着され、前記ベースプレートを前記下部構造に接合する複数本のアンカーボルトと、
前記ベースプレートの表面に突設され、前記対向する下部構造側へ張り出し、前記上部構造を支持する張出部材とを備え、
前記複数本のアンカーボルトは鉛直方向に複数段に分割されて配列し、

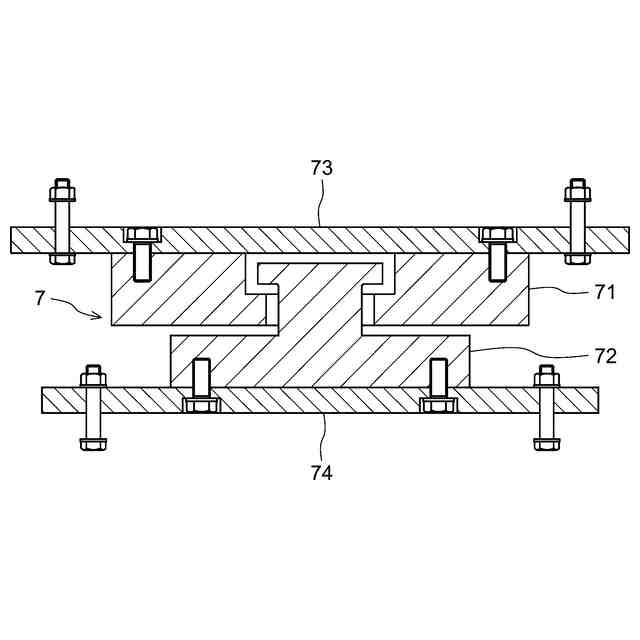

前記張出部材の上部には、前記上部構造の橋軸方向の端部を前記張出部材に支持させ、前記上部構造からの水平力を前記下部構造に伝達する変位制限装置が載置される上部フランジを有し、
前記上部フランジの上面は前記複数段に配列した複数本のアンカーボルトの内、最上段に配列した全アンカーボルト以下に位置していることを特徴とする橋梁上部構造の支持装置。
続きを表示（約 170 文字）【請求項２】
前記ベースプレートは、高さより幅が大きい形状をしていることを特徴とする請求項１に記載の橋梁上部構造の支持装置。
【請求項３】
前記上部構造からの水平力を前記下部構造に伝達する前記変位制限装置が前記上部フランジ上に直接、載置されていることを特徴とする請求項１、もしくは請求項２に記載の橋梁上部構造の支持装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は上部構造の橋軸方向の端部を受ける変位制限装置を下部構造の側面から張り出した部分で支持する橋梁上部構造の支持装置に関するものである。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
橋梁の橋桁等、上部構造の橋軸方向端部を橋脚等、下部構造の、対向する下部構造側を向いた側面から張り出した部分に支持させる場合、上部構造の端部は下部構造の側面に突設されたブラケット（張出部材）の上面に支持される（特許文献１～３、６参照）。
【０００３】
上部構造の鉛直荷重は下部構造の上面に設置される支承に主に負担されるため、下部構造の側面のブラケットには主に上部構造の水平荷重（水平力）が伝達される（特許文献１、３、６）。上部構造はブラケットには、特許文献１の図１、図２に示すように主に二方向の水平荷重（以下、水平力）を下部構造に伝達する変位制限装置（水平力分担構造）を介して載置される（特許文献１、３～６）。
【０００４】
上部構造に作用する水平力の内、橋軸方向の水平力は下部構造の側面に接触している、ブラケットのベースプレートから支圧力として、または引張力として下部構造に伝達されるが、橋軸直角方向の水平力はベースプレートを貫通して下部構造に定着されている複数本のアンカーボルトを通じて下部構造に伝達される。ベースプレートからの橋軸方向の支圧力は下部構造に圧縮力として負担され、引張力はアンカーボルトに引張力として負担される。
【０００５】

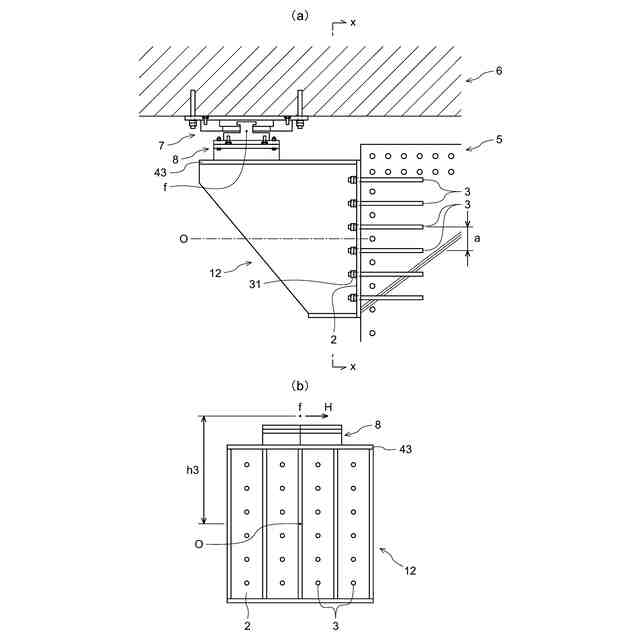

図４－（ａ）に示すようにこの橋軸直角方向の水平力Ｈはブラケット１２とベースプレート２にせん断力Ｓ１を負担させる他、全アンカーボルト３の図心Ｏの位置を中心（水平軸）とし、水平力Ｈの作用位置ｆまでの距離ｈ１を腕の長さとするモーメントＭ１（Ｍ１＝Ｈ・ｈ１）を生じさせる。ブラケット１２とベースプレート２に作用するせん断力Ｓ１とモーメントＭ１はベースプレート２を介し、ブラケット１２を下部構造５に固定している全アンカーボルト３で負担される。
【０００６】
モーメントＭ１に対しては、全アンカーボルト３の図心Ｏから各アンカーボルト３の中心までの距離をＬ１とし、図４－（ａ）に示す４本のアンカーボルト３が負担するとすれば、Ｍ１＝４・Ｌ１・Ｓ２の関係を満たすせん断力Ｓ２としてアンカーボルト３が負担する。せん断力Ｓ２は距離Ｌ１が大きい程、小さい。
【０００７】
なお、図４－（ｂ）に示すように橋軸直角方向の水平力Ｈは平面図で見ると、ベースプレート２から張り出したブラケット１２上に作用し、ベースプレート２の中心（鉛直軸）の回りに、水平力Ｈ作用位置ｆまでの水平距離Ｌ２を腕の長さとするモーメントＭ２を生じさせるため、アンカーボルト３に引き抜き力（引張力）を作用させる。アンカーボルト３はこの引き抜き力に対しても抵抗する必要がある。
【０００８】

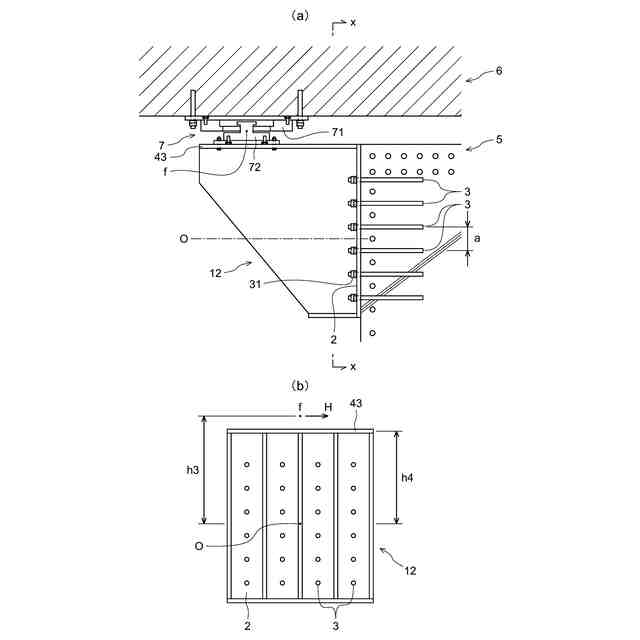

ここで、特許文献１～３、６のように下部構造の側面を正面に見たときに、複数本のアンカーボルトが鉛直方向に等間隔に、複数段に配列し、全アンカーボルトの図心がベースプレート２の中心に位置している場合に、ブラケット１２に作用する橋軸直角方向の水平力Ｈが一定の場合、ベースプレート２に生じるモーメントＭ１は図２－（ｂ）に示すように図心（水平軸）Ｏと水平力Ｈの作用位置ｆまでの距離ｈ３の大きさで決まる（Ｍ１＝Ｈ・ｈ３）。
【０００９】
特許文献１、３、６のように下部構造の側面に固定されたブラケットに変位制限装置を支持させる場合、ベースプレートを下部構造に固定するためのアンカーボルトの下部構造への挿入と定着作業の都合上、変位制限装置をブラケットの最上部に一体化する支持板の上に載置せざるを得ない（特許文献１の段落００２６、図１、図２、特許文献３の段落００４０～００４１、図９、図１０、特許文献６の段落００２８、図１、図２）。
【先行技術文献】
【特許文献】
【００１０】
特開２００８－１１５６３９号公報（段落００１９～００３１、図１、図２）
特開２０１４－９１９７９号公報（段落００４７～００６２、図３～図５）
特開２０１１－２３１５０３号公報（段落００３６～００６３、図１～図３、図９、図１０）
登録実用新案第３１５９６１５号公報（段落００１５～００２９、図１～図４）
特開２０１６－２０５０７２号公報（段落００１５～００２８、図１～図５）
特開２０１８－１７８６２０号公報（段落００２６～００４１、図１～図４）
【発明の概要】
【発明が解決しようとする課題】
（【００１１】以降は省略されています）
