公開番号2025113633
公報種別公開特許公報(A)
公開日2025-08-04
出願番号2024007894
出願日2024-01-23
発明の名称長尺部材の吊り下げ方法
出願人ジオスター株式会社,鹿島建設株式会社
代理人個人,個人,個人,個人,個人
主分類E02D 29/05 20060101AFI20250728BHJP(水工;基礎;土砂の移送)
要約【課題】支保工を用いて長尺部材を吊り下げて施工を行う際に、施工時の長尺部材のたわみ変形を抑え、且つ、長尺部材に取り付けられた鋼材の残留応力を削減させる。

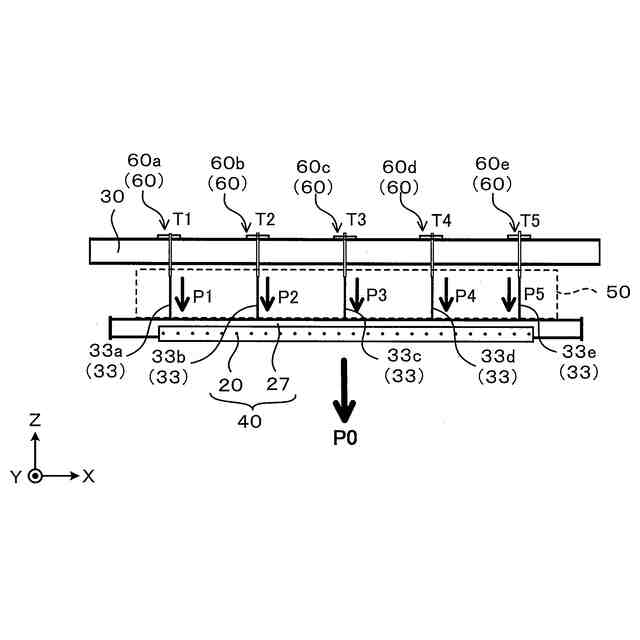

【解決手段】長尺部材を複数の吊り下げ材を介して支保工によって吊り下げる長尺部材の吊り下げ方法であって、一対の支持部材に略水平に架け渡した前記長尺部材の上方に当該長尺部材の長手方向に平行となるように前記支保工を設置し、前記支保工には、前記吊り下げ材に発生する張力を調整する複数の張力調整機構が長手方向において複数の前記吊り下げ材ごとに備えられ、複数の前記吊り下げ材の一方の端部を複数の前記張力調整機構にそれぞれ連結させ、他方の端部を前記長尺部材の長手方向複数箇所にそれぞれ連結させ、複数の前記吊り下げ材に発生する張力が互いに同一となるように張力制御を行い、前記長尺部材を水平に吊り下げる。

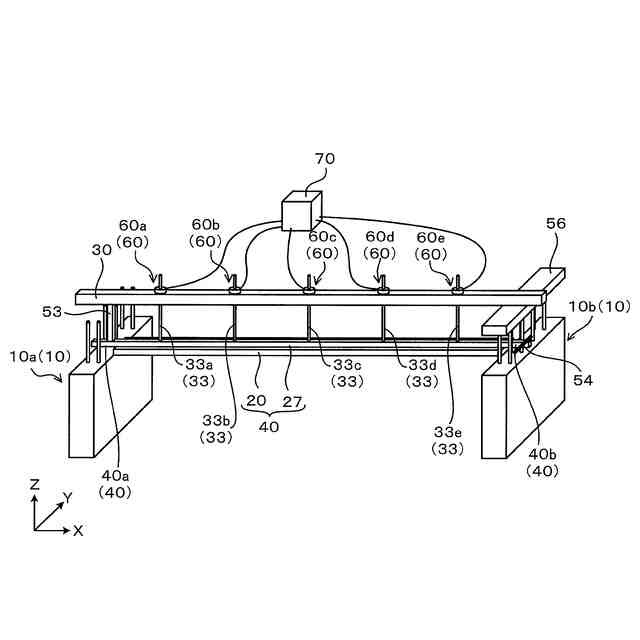

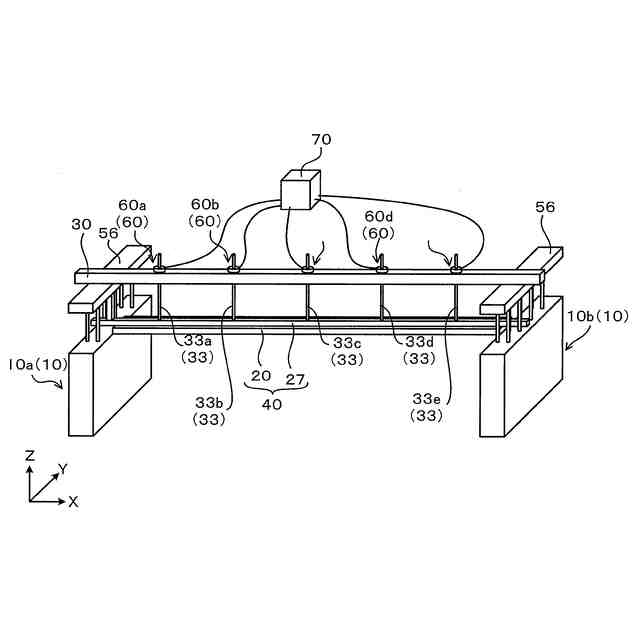

【選択図】図3

特許請求の範囲【請求項１】
長尺部材を複数の吊り下げ材を介して支保工によって吊り下げる長尺部材の吊り下げ方法であって、
一対の支持部材に略水平に架け渡した前記長尺部材の上方に当該長尺部材の長手方向に平行となるように前記支保工を設置し、
前記支保工には、前記吊り下げ材に発生する張力を調整する複数の張力調整機構が長手方向において複数の前記吊り下げ材ごとに備えられ、
複数の前記吊り下げ材の一方の端部を複数の前記張力調整機構にそれぞれ連結させ、他方の端部を前記長尺部材の長手方向複数箇所にそれぞれ連結させ、
複数の前記吊り下げ材に発生する張力が互いに同一となるように張力制御を行い、前記長尺部材を水平に吊り下げることを特徴とする、長尺部材の吊り下げ方法。
続きを表示（約 180 文字）【請求項２】
前記長尺部材は、ハーフプレキャスト部材であり、
前記ハーフプレキャスト部材の上方に現場打ちコンクリートを打設して現場打ちコンクリート部を構築する場合に、複数の前記吊り下げ材に発生する張力が変化した際に、複数の前記吊り下げ材の張力が同一に保たれるように張力制御を行うことを特徴とする、請求項１に記載の長尺部材の吊り下げ方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、長尺部材の吊り下げ方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
例えば、排水処理施設の頂版を構築する場合や、地下貯留場や開削トンネルの頂版といった、既存の施設の上方に高架橋を構築する場合などには、支保工を用いて長尺部材を柱間に架け渡し、その上にコンクリート打設を行うことで施工されることが知られている。
【０００３】
例えば、特許文献１には、所定の区域に先行躯体を構築し、この先行躯体の下方を掘削して捨てコンクリートを打設し、先行躯体の下方に後打ち躯体を構築するための型枠、支持部材、支持手段等を設け、後打ち躯体の重量を、支持手段を介して先行躯体に支持させ、型枠等の解体を行うといった逆打ち工法が開示されている。この支持手段としては、吊り金物と、そこに連結される軸部材が開示され、軸部材を緊張したり、また緊張を解除したりする緊張力調整手段が設けられる旨が開示されている。
【０００４】
また、既存の施設の上方に高架橋を構築するといった場合に、現場での省力化・省人化を目的として、プレキャスト部材と現場打ちコンクリート部材とを組み合わせたハーフプレキャストコンクリート製のスラブ状部材が用いられることが知られている。例えば、２つのコンクリート部材（プレキャストコンクリート部材及び現場打ちコンクリート部材）を組み合わせて構造物の頂版、梁部材、柱部材といった各種構造物を構成する部材が製作される。
【０００５】
例えば、特許文献２には、柱などの支持体間に架け渡される梁としてハーフプレキャスト部材を架け渡し、その上にコンクリート打設を行う構築方法が開示されている。特許文献２では、ハーフプレキャスト部材に導入するプレストレス量を算定し、支持体間に横架されるコンクリート構造物の平坦性の確保を図っている。
【先行技術文献】
【特許文献】
【０００６】
特開平９－３１６９００号公報
特開２０１０－９５８６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
上記特許文献１では、先行躯体によって下方の部材を吊り下げて後打ち躯体を支持しており、その支持手段である軸部材に対する緊張力調整手段を設けることで、支持する力を自在に調整している。しかしながら、先行躯体に荷重がかかった際のたわみ変形や、たわみによる支持手段への影響について言及されておらず、更なる施工精度の向上の余地がある。
【０００８】
上記特許文献２では、ハーフプレキャスト部材の自重によるたわみなどが考慮され、累計たわみを略０とするようなコンクリート構造物の構築方法が開示されている。しかしながら、支保工等の上部部材によって梁部材が吊り下げられた構成については言及されておらず、コンクリート打設を行った際などにハーフプレキャスト部材にたわみ変形が生じた際の、変形制御を効果的に行うことができる施工管理が望まれている。
【０００９】
上記事情に鑑み、本発明の目的は、支保工を用いて長尺部材を吊り下げて施工を行う際に、施工時の長尺部材のたわみ変形を抑え、且つ、長尺部材に取り付けられた鋼材の残留応力を削減させることが可能な長尺部材の吊り下げ方法を提供することにある。
【課題を解決するための手段】
【００１０】
前記の目的を達成するため、本発明によれば、長尺部材を複数の吊り下げ材を介して支保工によって吊り下げる長尺部材の吊り下げ方法であって、一対の支持部材に略水平に架け渡した前記長尺部材の上方に当該長尺部材の長手方向に平行となるように前記支保工を設置し、前記支保工には、前記吊り下げ材に発生する張力を調整する複数の張力調整機構が長手方向において複数の前記吊り下げ材ごとに備えられ、複数の前記吊り下げ材の一方の端部を複数の前記張力調整機構にそれぞれ連結させ、他方の端部を前記長尺部材の長手方向複数箇所にそれぞれ連結させ、複数の前記吊り下げ材に発生する張力が互いに同一となるように張力制御を行い、前記長尺部材を水平に吊り下げることを特徴とする、長尺部材の吊り下げ方法が提供される。
（【００１１】以降は省略されています）
