公開番号2025141832
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2025030871
出願日2025-02-28
発明の名称鋼管矢板の継手構造
出願人JFEスチール株式会社
代理人個人
主分類E02D 5/08 20060101AFI20250919BHJP(水工;基礎;土砂の移送)
要約【課題】継手嵌合部内の排土作業や洗浄作業、及び固化材の注入作業を確実に行うことができ、継手部材と固化材の一体性を高めて継手強度を向上させる鋼管矢板の継手構造を提供する。

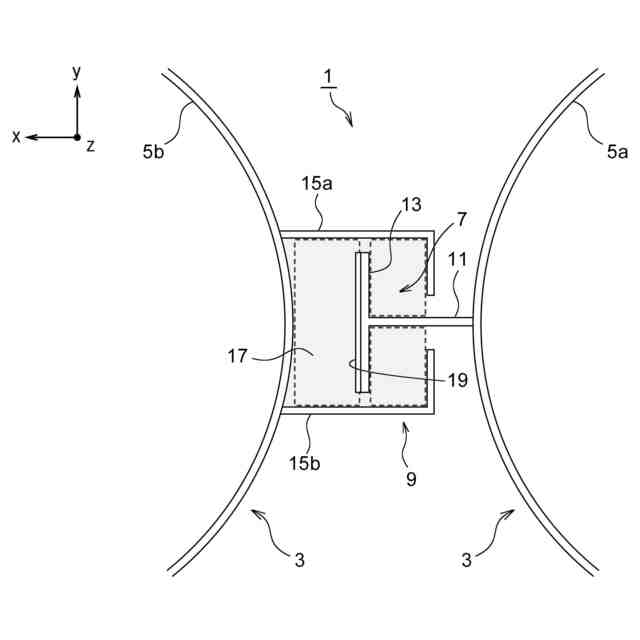

【解決手段】本発明に係る鋼管矢板の継手構造1は、隣接する一方の本管5aの外面に取り付けられた雄継手部材7と、隣接する他方の本管5bの外面に設けられて雄継手部材7に嵌合する雌継手部材9と、雄継手部材7と雌継手部材9の嵌合部に充填された固化材17と、を備えたものであって、雄継手部材7は、ウェブ部11とフランジ部13を備え、フランジ部13の前面に突起19を有する断面略T字形の部材からなり、雌継手部材9は、2枚の断面L字形の部材が対向配置されてなり、継手嵌合状態において、雌継手部材9で囲まれた領域が雄継手部材7によって3つの区画領域に仕切られ、該3つの区画領域の上面視における大きさが、それぞれ30mm四方以上であることを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
隣接する一方の本管の外面に軸方向に沿って取り付けられた雄継手部材と、隣接する他方の本管の外面に軸方向に沿って設けられて前記雄継手部材に嵌合する雌継手部材と、前記雄継手部材と前記雌継手部材の嵌合部に充填された固化材と、を備えた鋼管矢板の継手構造であって、
前記雄継手部材は、ウェブ部とフランジ部を備え、該フランジ部の前面に突起を有する断面略Ｔ字形の部材からなり、
前記雌継手部材は、2枚の断面Ｌ字形の部材が対向配置されてなり、
継手嵌合状態において、前記雌継手部材で囲まれた領域が前記雄継手部材によって３つの区画領域に仕切られ、
該３つの区画領域の上面視における大きさが、それぞれ30mm四方以上である鋼管矢板の継手構造。
続きを表示（約 700 文字）【請求項２】

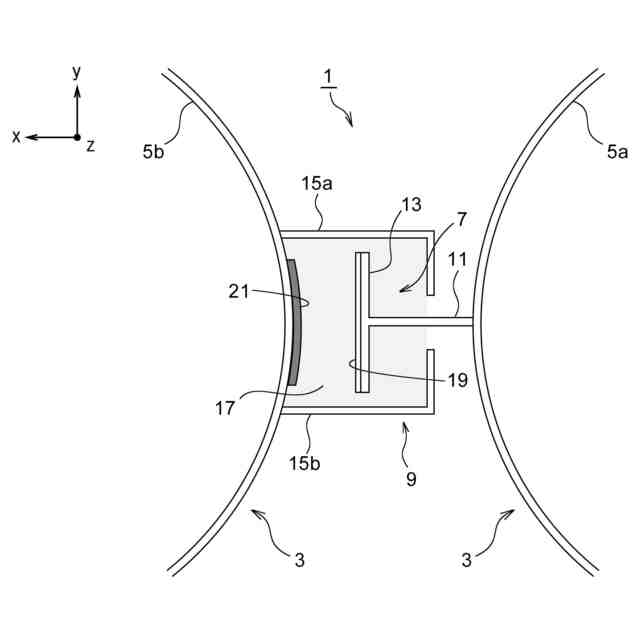

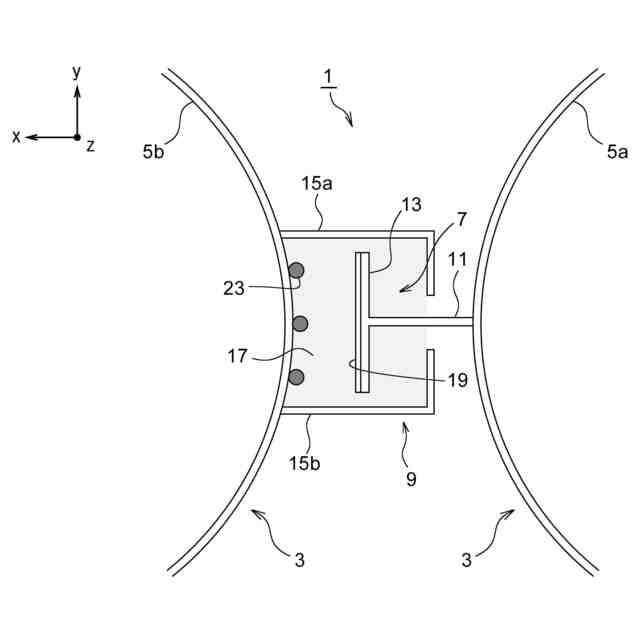

前記雌継手部材が設けられた本管における前記雌継手部材で囲まれた部位に、表面突起を有する突起付き鋼板を前記雄継手部材のフランジ部の前面に正対して設けた請求項１に記載の鋼管矢板の継手構造。
【請求項３】

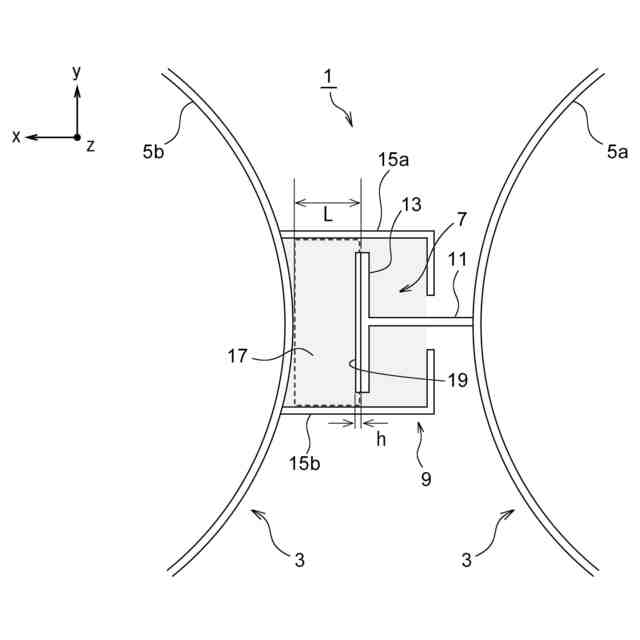

前記フランジ部の前面から、該前面に対向する前記他方の本管の表面までの距離が、前記突起の突起高さの20倍以上である請求項１又は２に記載の鋼管矢板の継手構造。
【請求項４】
前記雄継手部材は、前記ウェブ部のウェブ長さHが60mm以上であり、かつ、下記の式（１）及び式（２）を満足する請求項１又は２に記載の鋼管矢板の継手構造。
Fs×t1≧Fc×B ・・・（１）
H/t1≦15.5 ・・・（２）
ここで、
Fc：固化材が固化した固化体の長期許容圧縮応力度
Fs：ウェブ部（鋼材）の長期許容応力度
B：フランジ部のフランジ幅
H：ウェブ部のウェブ長さ
t1：ウェブ部の板厚
【請求項５】
前記雄継手部材は、前記ウェブ部のウェブ長さHが60mm以上であり、かつ、下記の式（１）及び式（３）を満足する請求項１又は２に記載の鋼管矢板の継手構造。
Fs×t1≧Fc×B ・・・（１）
H/t1≦8.7 ・・・（３）
ここで、
Fc：固化材が固化した固化体の長期許容圧縮応力度
Fs：ウェブ部（鋼材）の長期許容応力度
B：フランジ部のフランジ幅
H：ウェブ部のウェブ長さ
t1：ウェブ部の板厚

発明の詳細な説明【技術分野】
【０００１】
本発明は、鋼管矢板の継手構造に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来の地下構造物の基礎の一つに、鋼管矢板式基礎がある。鋼管矢板式基礎は、特許文献１の図６に示されるように、鋼管矢板を円形に複数本並べて地中に建て込み、鋼管矢板の壁によって一定面積の地盤を囲んで基礎とするものである。各鋼管矢板には鋼管矢板を連結するための継手部材が設けられており、隣接する鋼管矢板の継手部材を嵌合させて鋼管矢板壁を構築している。
鋼管矢板の継手構造としては様々なタイプのものがあるが、その一つが例えば特許文献２の図５に示されている。
【０００３】
特許文献２の図５は、所謂Ｌ－Ｔ型の継手構造であり、突起付Ｌ型鋼１３に突起付Ｔ型鋼１２を嵌合させることで、隣り合う鋼管矢板６１を連結する。また、突起付Ｔ型鋼１２と突起付Ｌ型鋼１３の嵌合部内には、固化材であるコンクリート４０が打設されている。
【０００４】
上記のような継手構造を用いて構築された鋼管矢板式基礎に、地震等によって水平方向の外力が作用すると、上述した継手部材（突起付Ｔ型鋼１２、突起付Ｌ型鋼１３）には、両者を長手方向上下にずれさせる力が作用する。その結果、嵌合部内に打設されたモルタルやコンクリート等のセメント系固化材は、継手部材長手方向のせん断力を受ける。
【０００５】
鋼管矢板式基礎の強度を十分に得るためは、連結された複数の鋼管矢板が、外力に対して一体的に抵抗するのが望ましい。しかし、固化材に継手部材長手方向のせん断力が作用して継手部材同士が長手方向上下にずれると、複数の鋼管矢板が一体となって機能せず、基礎としての強度が低下する恐れがある。
【０００６】
これに対し、上述した特許文献１、２では、継手部材の表面に突起を設けて継手部材と固化材の付着力を向上させており、継手部材長手方向のせん断力に対する強度を向上させている。
【先行技術文献】
【特許文献】
【０００７】
特開平１１－１４０８６３号公報
特許第３３６８３９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
上述したように、鋼管矢板式基礎の強度を向上させるためには、嵌合する継手部材が継手長手方向にずれるのを防止する必要がある。そこで従来では、雄継手部材のフランジ部に突起を設け、嵌合部に充填される固化材と雄継手部材の付着力を向上させていた。
上記突起による付着力向上効果を十分に発揮するためは、嵌合部内に固化材が空隙なく充填されているのが望ましい。
【０００９】
固化材を空隙なく充填するためには、充填前に嵌合部内の土砂を完全に除去する必要がある。前述したＬ－Ｔ型継手構造では、雌継手部材に雄継手部材を嵌合させると、雌継手部材の内側の領域が雄継手部材によって３つの区画領域に仕切られるので、各区画領域毎に排土及び洗浄を行い、土砂を除去する必要がある。
【００１０】
しかし、雄継手部材によって仕切られた区画領域はとても狭いため、領域内の排土や洗浄の作業性が悪く、土砂を完全に除去できない場合があった。土砂の除去が不十分な状態で固化材を充填すると、継手部材と固化材とが十分に付着せず、期待する継手強度が得られないという問題がある。また、雄継手部材のウェブ部の両側に形成される領域に関しては特に小さいので、固化材を注入するための注入管を挿入できず、固化材の打設自体が困難な場合もあった。
（【００１１】以降は省略されています）
