発明の名称収納パネル及び防音壁
出願人JFE建材株式会社
代理人アインゼル・フェリックス=ラインハルト,個人,個人
主分類E01F 8/00 20060101AFI20250521BHJP(道路,鉄道または橋りょうの建設)
要約【課題】付帯設備を収納することで保護すると共に、見映えを向上させることができ、防音壁を基礎部に固定する固定具を防音壁の騒音源側(正面側)から保守点検できるようにする。
【解決手段】所定の間隔で設置された支柱(2)間に防音パネル(4)と共に設けられ、付帯設備(200)を収納する収納パネル(3,3A,3B)は、騒音源側に設けられた正面部(31)と、正面部に対して付帯設備の奥行き以上の間隔をあけて対向する背面部(32)と、を備え、正面部は、背面部との間の空間内を視認可能とする開口(312)を有し、正面部に設けられ、開口を開閉する蓋部(35,55,65)と、正面部と蓋部とを連結する連結部(36,56,66)と、蓋部で開口を閉じた際に、蓋部を保持する保持部(37,57,67)と、を備える。

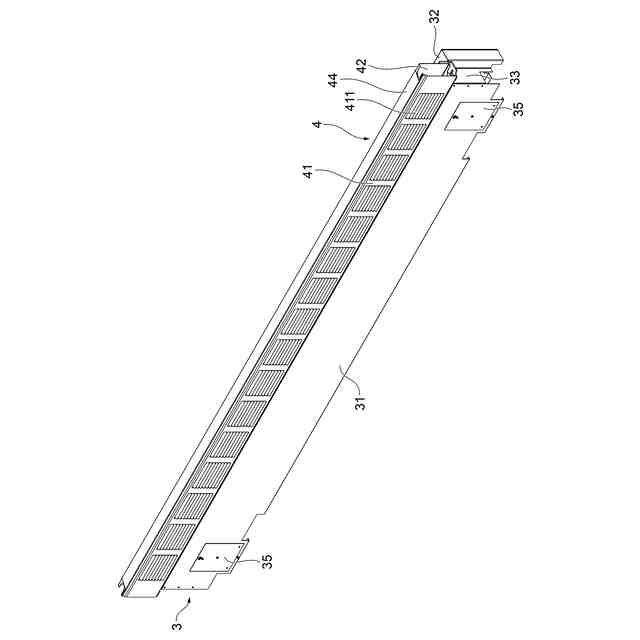

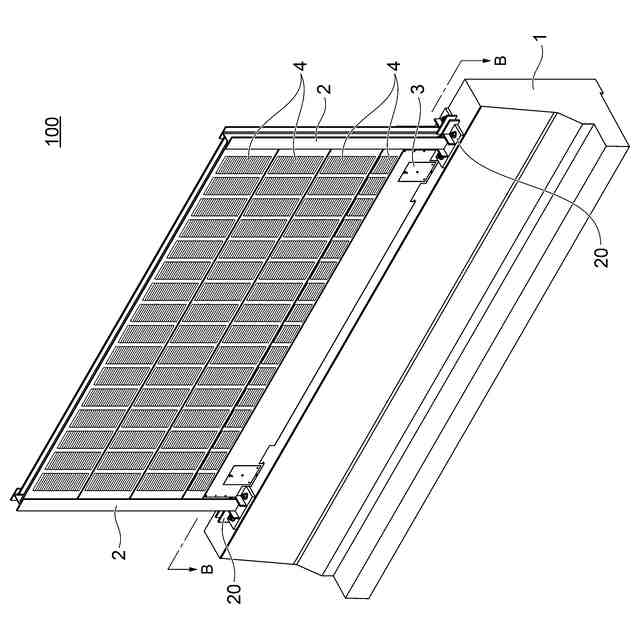

【選択図】図1
特許請求の範囲【請求項１】
所定の間隔で設置された支柱間に防音パネルと共に設けられ、付帯設備を収納する収納パネルであって、
騒音源側に設けられた正面部と、
前記正面部に対して前記付帯設備の奥行き以上の間隔をあけて対向する背面部と、を備え、
前記正面部は、前記背面部との間の空間内を視認可能とする開口を有し、
前記正面部に設けられ、前記開口を開閉する蓋部と、
前記正面部と前記蓋部とを連結する連結部と、
前記蓋部で前記開口を閉じた際に、前記蓋部を保持する保持部と、
を備えることを特徴とする収納パネル。
続きを表示（約 760 文字）【請求項２】

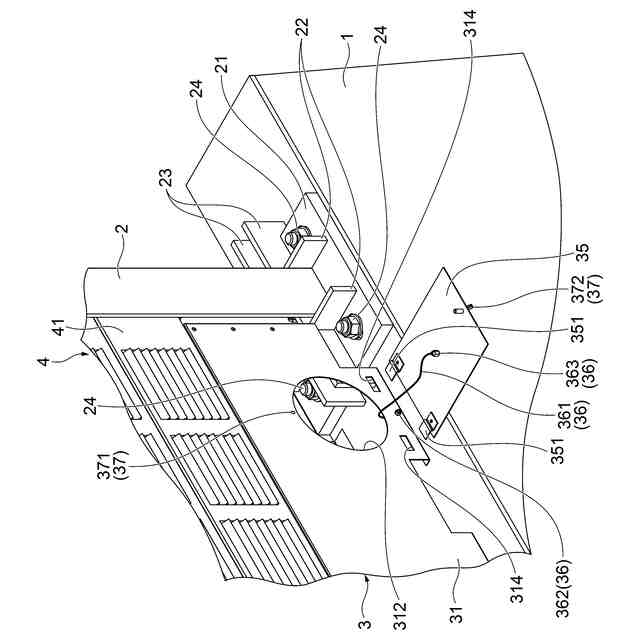

前記支柱間に設けた状態において、前記開口から前記支柱の基礎部への固定部位を視認可能であることを特徴とする請求項１に記載の収納パネル。
【請求項３】
前記正面部は、前記蓋部を係止する孔を有し、
前記蓋部は、前記孔に係止される爪部を有することを特徴とする請求項１又は２に記載の収納パネル。
【請求項４】
前記連結部は、一端が前記正面部に連結され、他端が前記蓋部に連結された紐状部材を有することを特徴とする請求項１又は２に記載の収納パネル。
【請求項５】
前記連結部は、前記蓋部を前記正面部の面方向に沿って回転自在に連結する軸部材を有することを特徴とする請求項１又は２に記載の収納パネル。
【請求項６】
前記保持部は、前記正面部に設けられた被係合部と、前記蓋部に設けられ、前記被係合部に係合する係合部と、を備えることを特徴とする請求項１又は２に記載の収納パネル。
【請求項７】
前記連結部は、前記蓋部を前記正面部の幅方向に沿って往復移動自在に連結する軸部材を有し、
前記蓋部は、往復移動方向に沿って形成され、前記軸部材が係止される溝を有することを特徴とする請求項１又は２に記載の収納パネル。
【請求項８】
前記保持部は、前記連結部を兼ねていることを特徴とする請求項１又は２に記載の収納パネル。
【請求項９】
前記付帯設備は、照明器具のケーブルであることを特徴とする請求項１又は２に記載の収納パネル。
【請求項１０】
上方に載置される前記防音パネルと連結される天面部を備えることを特徴とする請求項１又は２に記載の収納パネル。
