公開番号2025073679
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2023184664
出願日2023-10-27
発明の名称カメラ管理装置、及びカメラ管理システム
出願人シャープ株式会社
代理人個人,個人,個人
主分類H04L 61/5007 20220101AFI20250502BHJP(電気通信技術)
要約【課題】ネットワーク接続されたカメラに設置者が意図した初期設定を行いうる技術を提供する。
【解決手段】カメラ管理装置1は、取得部と送信部とを備える。取得部は、ネットワークに接続されるカメラ4に予め設定されている固有情報と、カメラ4に割り当てる任意のIPアドレスを含む任意情報とを取得する(S12)。送信部は、カメラ4がネットワークに接続された際、カメラ4と通信し、取得部で取得されたカメラ4の固有情報に基づいて、カメラのIPアドレスをカメラへ送信する(S15～S17)
【選択図】図7
特許請求の範囲【請求項１】
ネットワークに接続されるカメラに予め設定されている固有情報と、前記カメラに割り当てる任意のＩＰ（ＩｎｔｅｒｎｅｔＰｒｏｔｏｃｏｌ）アドレスを含む任意情報とを取得する取得部と、
前記カメラが前記ネットワークに接続された際、前記カメラと通信し、前記取得部で取得された前記カメラの前記固有情報に基づいて、前記カメラの前記ＩＰアドレスを前記カメラへ送信する送信部と
を備えるカメラ管理装置。
続きを表示（約 800 文字）【請求項２】
表示部をさらに備え、
前記任意情報は、前記カメラの設置場所を示す設置情報を含み、
前記表示部は、前記ネットワークに接続された前記カメラの前記設置情報を表示する、請求項１に記載のカメラ管理装置。
【請求項３】
前記固有情報は、前記カメラのＭＡＣ（ＭｅｄｉａＡｃｃｅｓｓＣｏｎｔｒｏｌ）アドレスを含み、
前記送信部は、前記ネットワークに接続された前記カメラのＭＡＣアドレスが、前記取得部で取得された前記ＭＡＣアドレスと一致する場合、前記取得部で取得された前記ＩＰアドレスを前記ネットワークに接続された前記カメラへ送信する、請求項１又は２に記載のカメラ管理装置。
【請求項４】
前記設置情報は、前記カメラの設置場所を示す設置図を含む、請求項２に記載のカメラ管理装置。
【請求項５】
前記任意情報は、前記カメラの画質を表すパラメータを規定した撮像情報を含み、
前記送信部は、さらに、前記カメラの前記撮像情報を前記カメラへ送信する、請求項１又は２に記載のカメラ管理装置。
【請求項６】
携帯情報端末と、ネットワークに接続されるカメラと、カメラ管理装置とを備え、
前記携帯情報端末は、ユーザ操作に応じて、前記カメラに予め設定されている固有情報を読み取り、前記カメラ管理装置へ送信する読み取り部を含み、
前記カメラ管理装置は、
前記携帯情報端末から送信された前記固有情報と、前記カメラに割り当てる任意のＩＰアドレスを含む任意情報とを取得する取得部と、
前記カメラが前記ネットワークに接続された際、前記カメラと通信し、前記取得部で取得された前記カメラの前記固有情報に基づいて、前記カメラの前記ＩＰアドレスを前記カメラへ送信する送信部とを含む、カメラ管理システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、カメラ管理装置、及びカメラ管理システムに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
下記特許文献１には、ネットワークカメラを監視カメラとして用いた監視システムが開示されている。この監視システムは、ネットワークに接続可能なネットワークカメラとネットワークカメラ管理サーバとを備える。ネットワークカメラがネットワークに接続されたときに、ネットワークカメラからネットワークカメラ管理サーバへＩＰアドレスを要求し、ネットワークカメラ管理サーバからネットワークカメラへＩＰアドレスを割り当てる。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－０８０５９６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このような監視システムにおいて、カメラの設置者が意図しないＩＰアドレスが各カメラに自動的に割り当てられると、設置者はＩＰアドレスからどのカメラであるか識別できない。そのため、設置者は、ＩＰアドレスが割り当てられた後、カメラを管理しやすいようにＩＰアドレスを設定し直さなければならない。
【０００５】
本発明は、ネットワーク接続されたカメラに設置者が意図した初期設定を行いうる技術を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明に係るカメラ管理装置は、取得部と送信部とを備える。取得部は、ネットワークに接続されるカメラに予め設定されている固有情報と、カメラに割り当てる任意のＩＰ（ＩｎｔｅｒｎｅｔＰｒｏｔｏｃｏｌ）アドレスを含む任意情報とを取得する。送信部は、カメラがネットワークに接続された際、カメラと通信し、取得部で取得されたカメラの固有情報に基づいて、カメラのＩＰアドレスをカメラへ送信する。
【０００７】
また、本発明に係るカメラ管理システムは、携帯情報端末と、ネットワークに接続されるカメラと、カメラ管理装置とを備える。携帯情報端末は、ユーザ操作に応じて、カメラに予め設定されている固有情報を読み取り、カメラ管理装置へ送信する読み取り部を含む。カメラ管理装置は、取得部と送信部とを含む。取得部は、携帯情報端末から送信された固有情報と、カメラに割り当てる任意のＩＰアドレスを含む任意情報とを取得する。送信部は、カメラがネットワークに接続された際、カメラと通信し、取得部で取得されたカメラの固有情報に基づいて、カメラのＩＰアドレスをカメラへ送信する。
【発明の効果】
【０００８】
上記構成によれば、ネットワーク接続されたカメラに設置者が意図した初期設定を行うことができる。
【図面の簡単な説明】
【０００９】

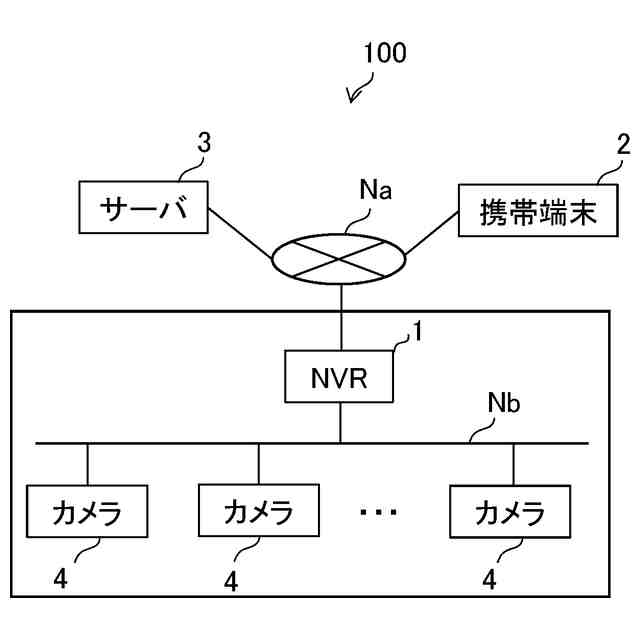

図１は、実施形態に係るカメラ管理システムの概略構成図である。

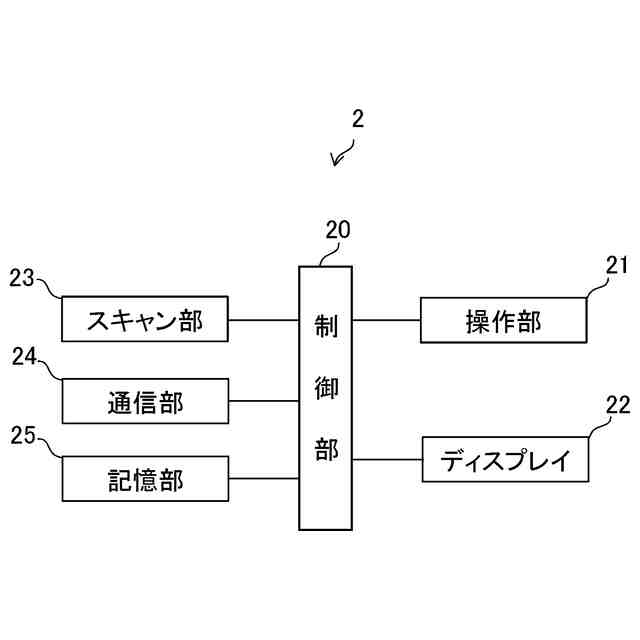

図２は、携帯端末の概略構成を示すブロック図である。

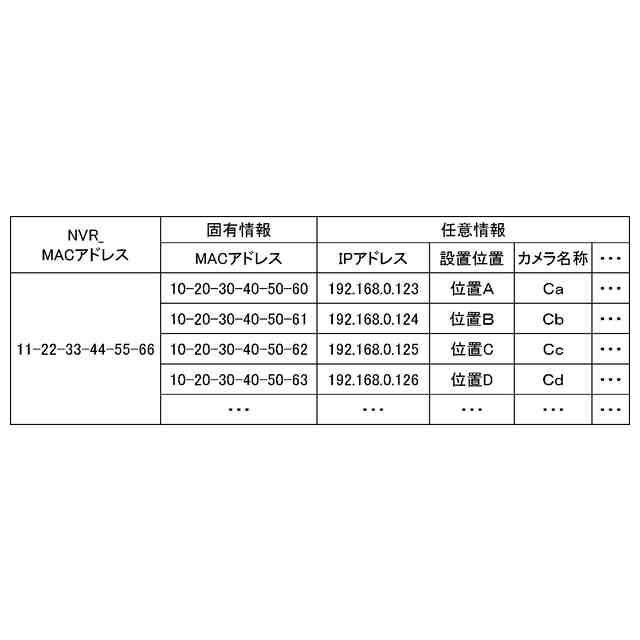

図３は、初期化情報の一例を示す図である。

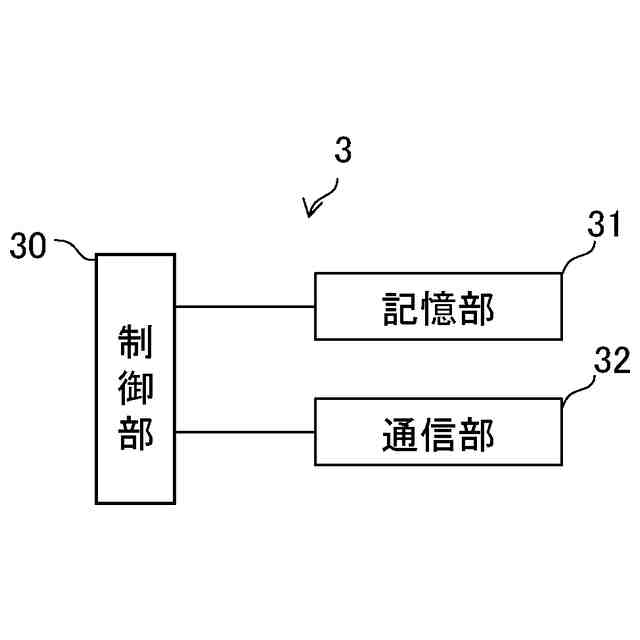

図４は、サーバの概略構成を示すロック図である。

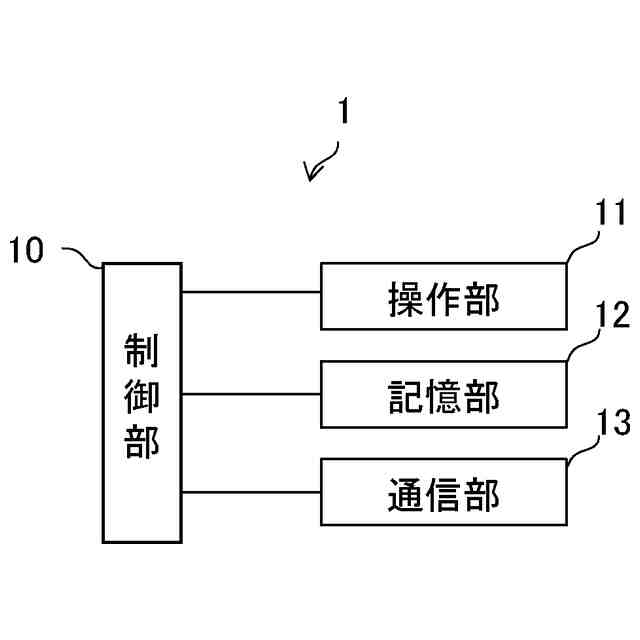

図５は、ＮＶＲの概略構成を示すロック図である。

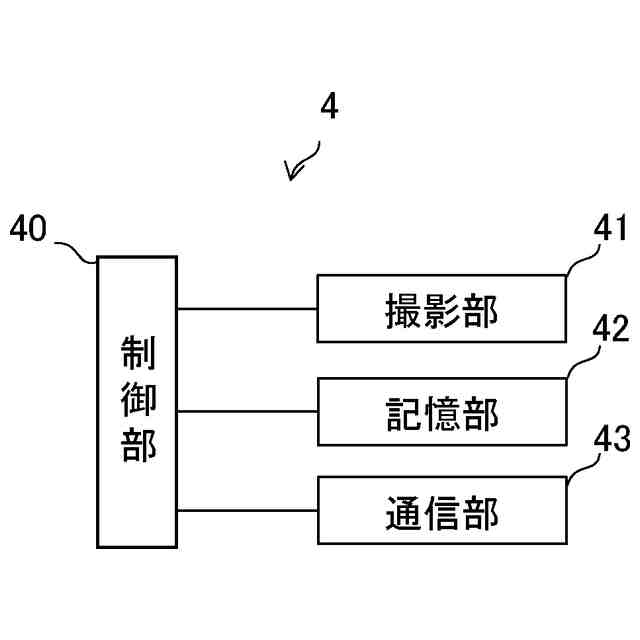

図６は、カメラの概略構成を示すブロック図である。

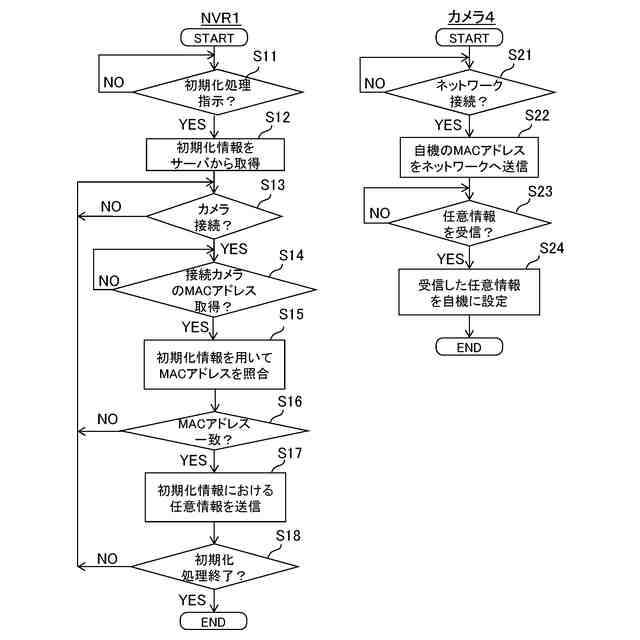

図７は、実施形態におけるカメラの初期化処理を示す動作フロー図である。

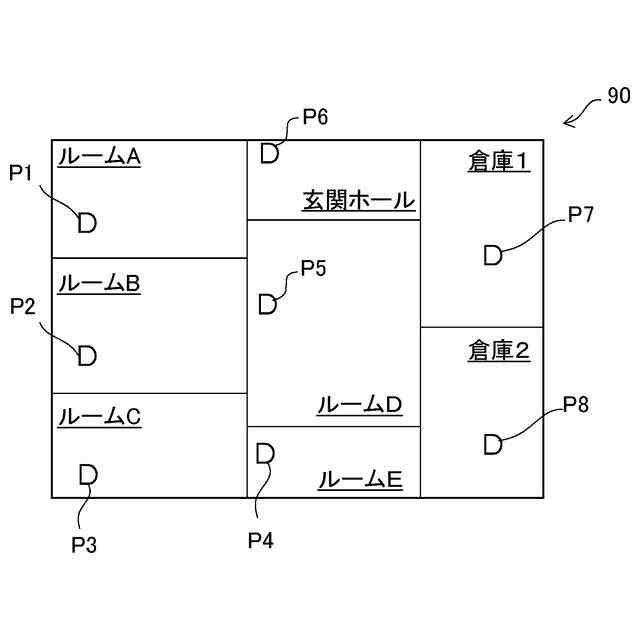

図８は、変形例（２）における設置情報の一例を示す模式図である。
【発明を実施するための形態】
【００１０】
本発明の実施形態について、図面を参照しながら説明する。なお、図中、同一又は相当部分については同一の参照符号を付して説明を繰り返さない。
（【００１１】以降は省略されています）
