発明の名称溶着性ビーズ玩具用の収納ケース
出願人株式会社エポック社
代理人弁理士法人前川知的財産事務所
主分類B65D 1/36 20060101AFI20250430BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】収納性に優れた溶着性ビーズ玩具用の収納ケースを提供すること。
【解決手段】溶着性ビーズ玩具用の収納ケースは、溶着性ビーズ玩具を収納する収納室と、収納室の開口側に設けられ、溶着性ビーズ玩具の作成台を収納することで収納室を閉塞させる作成台収納部と、を備える。
【選択図】図10
特許請求の範囲【請求項１】
溶着性ビーズ玩具を収納する収納室と、
前記収納室の開口側に設けられ、前記溶着性ビーズ玩具の作成台を収納することで前記収納室を閉塞させる作成台収納部と、
を備える溶着性ビーズ玩具用の収納ケース。
続きを表示（約 670 文字）【請求項２】
前記収納室と、前記収納室よりも深底であって前記溶着性ビーズ玩具を収納する第二収納室とを有するケース本体と、
前記ケース本体のスライド式の蓋体と、
を備え、
前記作成台収納部に収納された前記作成台の露出面は、複数の前記第二収納室の隔壁の上端よりも低く、前記上端と略平行に配置される、
請求項１に記載の溶着性ビーズ玩具用の収納ケース。
【請求項３】
前記蓋体のスライド方向は、前記収納室の開口方向とは異なる方向である、請求項２に記載の溶着性ビーズ玩具用の収納ケース。
【請求項４】
前記作成台収納部は、
前記作成台の側面を支持する複数の支持面及び支持リブを有し、
前記支持リブは、前記収納室よりも深底であって前記溶着性ビーズ玩具を収納する第二収納室を切り欠いて形成される、
請求項１に記載の溶着性ビーズ玩具用の収納ケース。
【請求項５】
前記支持面の一部には、前記作成台を前記作成台の幅方向に弾発して支持する係合板が形成される、請求項４に記載の溶着性ビーズ玩具用の収納ケース。
【請求項６】
前記作成台収納部は、
前記作成台の側面を支持する複数の支持面及び支持リブを有し、
前記支持リブは、前記第二収納室の隔壁を切り欠いて形成され、
前記支持面の一部には、前記作成台を前記作成台の幅方向に弾発して支持する係合板が形成される、
請求項３に記載の溶着性ビーズ玩具用の収納ケース。

発明の詳細な説明【技術分野】
【０００１】
本開示は、溶着性ビーズ玩具用の収納ケースに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
溶着性ビーズ玩具を収納するための収納ケースが提案されている。例えば特許文献１には、背負いベルトを有する本体部と、本体部に設けられ、溶着性ビーズ玩具の集合体を作成可能に形成される作成台と、を備える溶着性ビーズ玩具用収納ケースが開示されている。この収納ケースは、溶着性ビーズ玩具の集合体を作成するための各溶着性ビーズ玩具と、溶着性ビーズ玩具の集合体を作成する作成台とを、分離可能な別部材に収納している。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１８５２０９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし特許文献１の収納ケースは、溶着性ビーズ玩具の集合体を作成する作成台が露出した状態で収納されるため、作成台が汚れる場合がある。また、溶着性ビーズ玩具と作成台を別体の分離可能な部材に収納する収納方法では、使用者によっては取り出し又は収納作業が煩雑である。
【０００５】
本開示は、収納性に優れた溶着性ビーズ玩具用の収納ケースを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示に係る溶着性ビーズ玩具用の収納ケースは、溶着性ビーズ玩具を収納する収納室と、前記収納室の開口側に設けられ、前記溶着性ビーズ玩具の作成台を収納することで前記収納室を閉塞させる作成台収納部と、を備える。
【発明の効果】
【０００７】
本開示によると、収納性に優れた溶着性ビーズ玩具用の収納ケースを提供することができる。
【図面の簡単な説明】
【０００８】

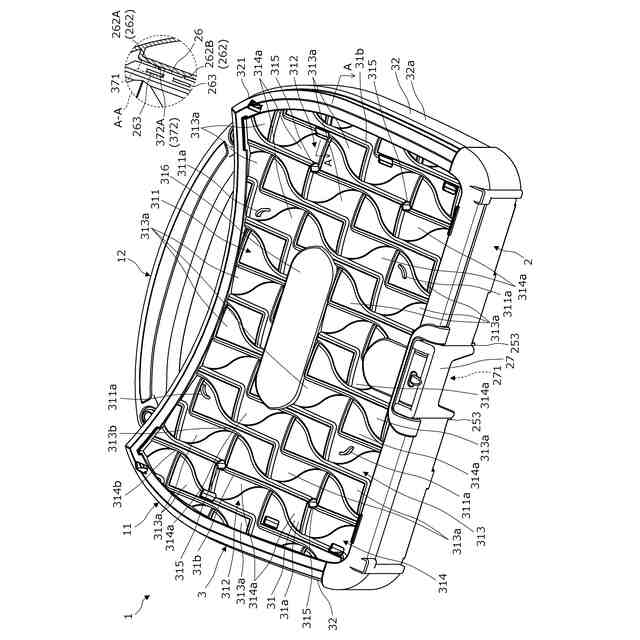

収納ケースの平面斜視図である。

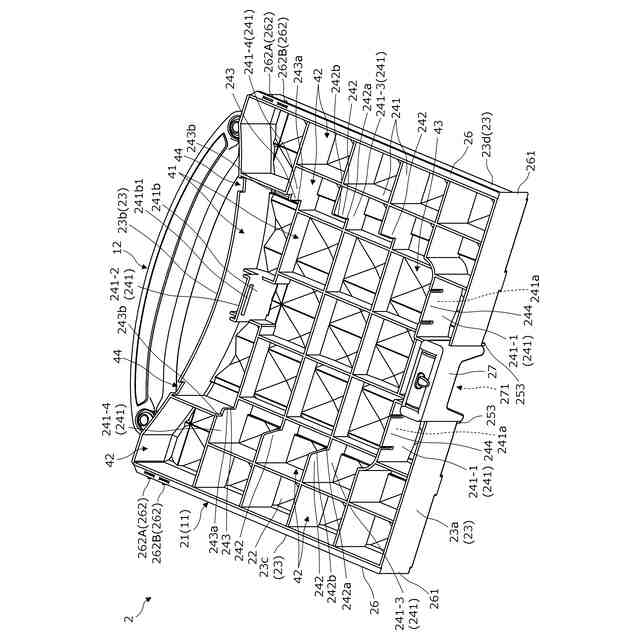

ケース本体の平面斜視図である。

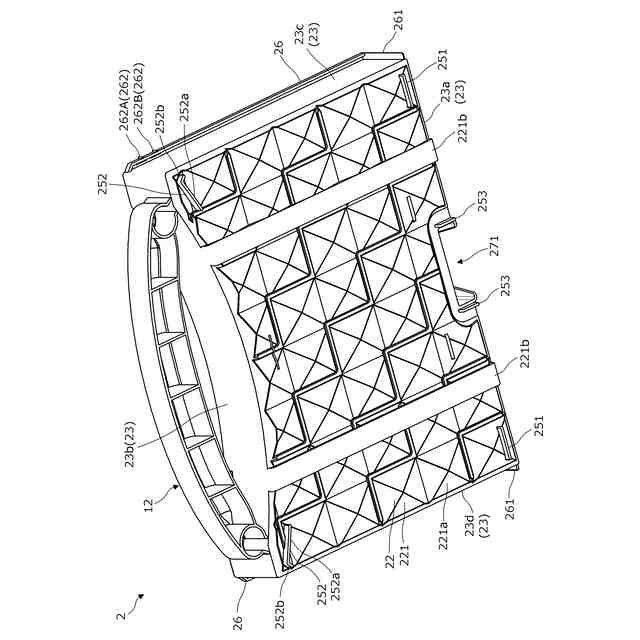

ケース本体の底面斜視図である。

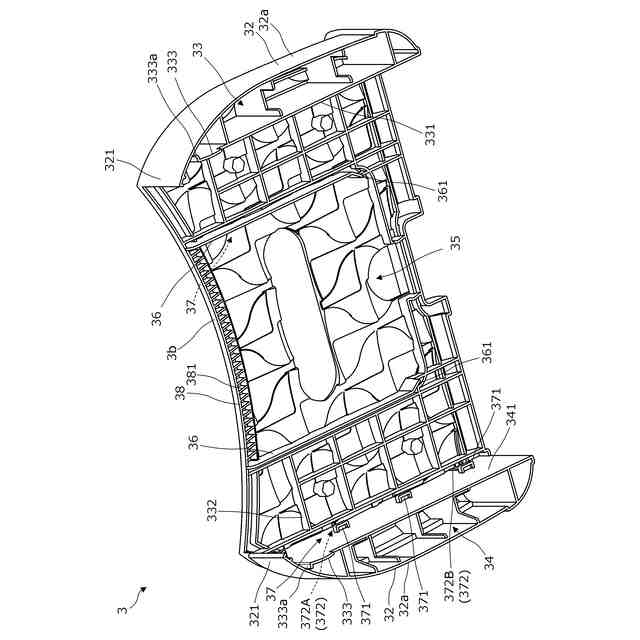

蓋体の底面斜視図である。

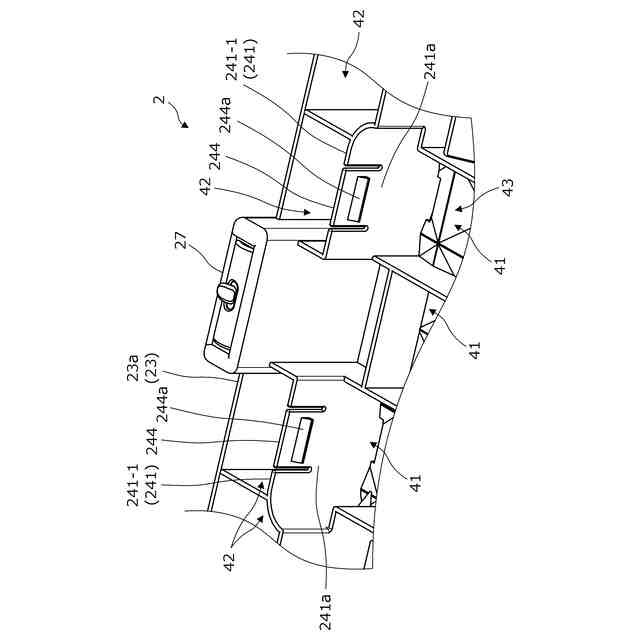

ケース本体を後方から見た係合板周辺の拡大斜視図である。

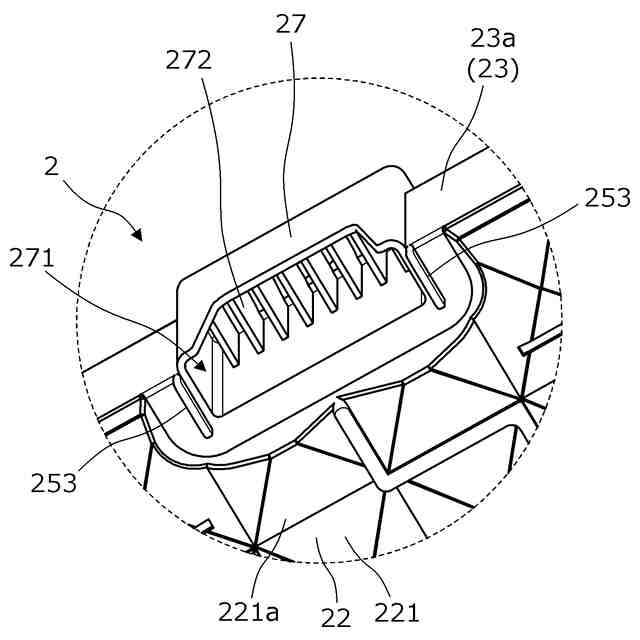

ケース本体の中空部の拡大図である。

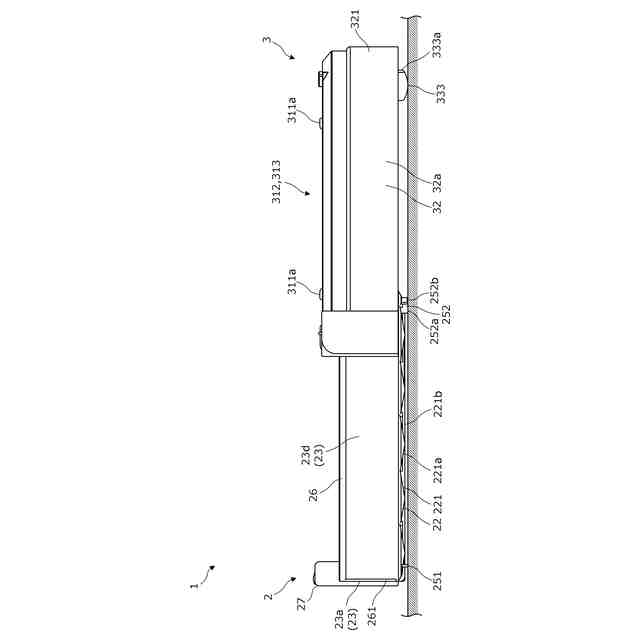

開状態の収納ケースの右側面図である。

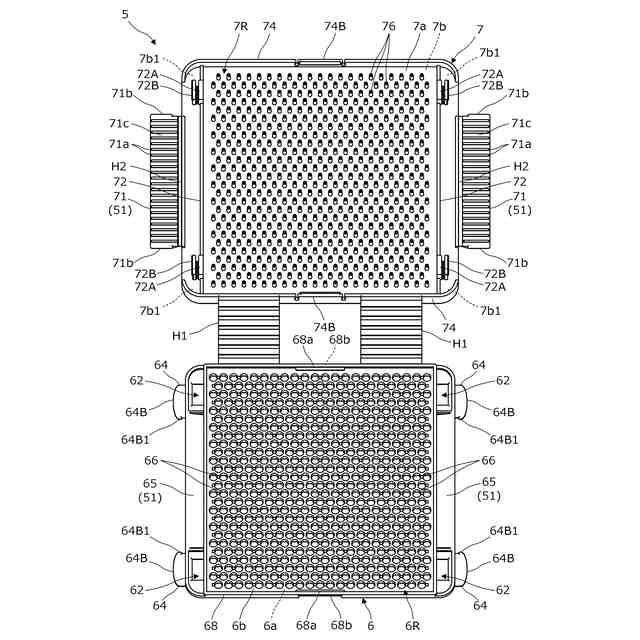

作製台の平面斜視図である。
収納ケースの使用例を示す図である。

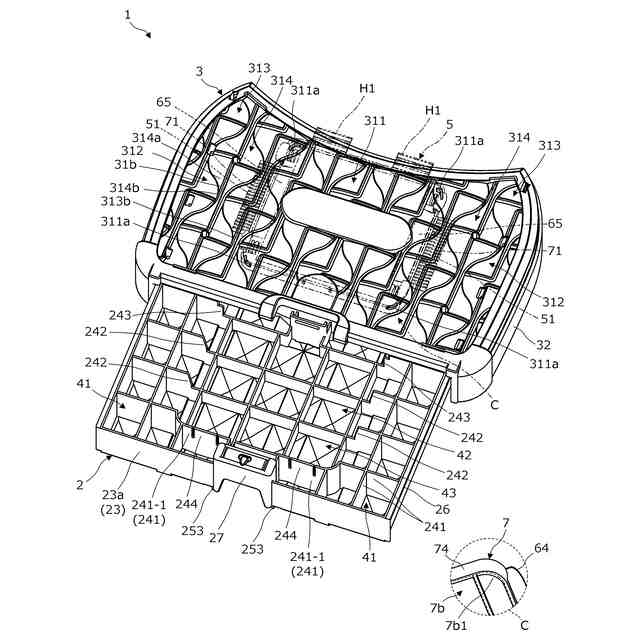

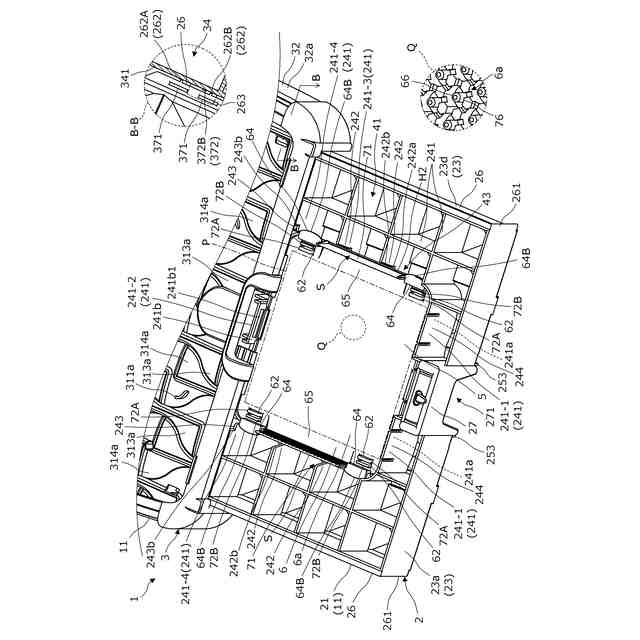

作成台を収納した開状態の収納ケースの平面斜視図である。
【発明を実施するための形態】
【０００９】
以下、本開示の実施形態を図面に基づき説明する。図１は、溶着性ビーズ玩具を収納する収納ケース１の全体斜視図である。収納ケース１は、全体が厚肉の略平板状のバッグを模しており、溶着性ビーズ玩具を収納する機能を有する本体部１１と、本体部１１に対して接続された円弧状（又はアーチ状）の取手部１２とを備える。収納ケース１は、溶着性ビーズ玩具、並びに、後述する作成台５、ビーズペン（不図示）、霧吹き（不図示）等の溶着性ビーズ玩具セットを収納する機能と、作成台５を載置して溶着性ビーズ玩具の集合体（溶着性ビーズ玩具組品）を作成する作業器具としての機能とを有する。なお、本実施形態の収納ケース１の説明では、収納ケース１の蓋体３側を上、その反対のケース本体２側を下とし、取手部１２側を後ろ、その反対側を前とする。また、収納ケース１の蓋体３側から見た図１の左側を左、その反対側を右とする。
【００１０】
溶着性ビーズ玩具は、水溶性材料の樹脂により形成されている。具体的に、溶着性ビーズ玩具は、ポリビニルアルコールを樹脂に配合して混錬して形成される。また、溶着性ビーズ玩具を形成する樹脂は、透明材料、透光性を有する材料又は不透明材料を任意に選択することができる。また、溶着性ビーズ玩具は、球形、多面体又は星形等の種々の形態を用いることができる。
