公開番号2025068535
公報種別公開特許公報(A)
公開日2025-04-28
出願番号2023178514
出願日2023-10-16
発明の名称ズームレンズおよびそれを有する撮像装置
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類G02B 15/20 20060101AFI20250421BHJP(光学)
要約【課題】高い光学性能を有する小型なズームレンズを提供する。
【解決手段】物体側から像側へ順に配置された負の第1レンズ群L1、正の第2レンズ群L2、正の第3レンズ群L3、負の第4レンズ群L4、正の第5レンズ群L5を有し、ズーミングに際して隣り合うレンズ群のそれぞれの間隔が変化するズームレンズであって、前記第1レンズ群L1及び前記第4レンズ群L4はズーミングに際して不動であり、広角端から望遠端へのズーミングに際しての前記第2レンズ群L2の移動量の絶対値をM2、無限遠合焦時の広角端における全系の焦点距離をfw、前記第3レンズ群L3の焦点距離をf3、前記第4レンズ群L4の焦点距離をf4とするとき、0.45<M2/fw<4.50、0.00<|f3/f4|<1.70なる条件式を満足する。
【選択図】図1
特許請求の範囲【請求項１】
物体側から像側へ順に配置された負の屈折力の第１レンズ群、正の屈折力の第２レンズ群、正の屈折力の第３レンズ群、負の屈折力の第４レンズ群、正の屈折力の第５レンズ群を有し、ズーミングに際して隣り合うレンズ群のそれぞれの間隔が変化するズームレンズであって、
前記第１レンズ群及び前記第４レンズ群はズーミングに際して不動であり、
広角端から望遠端へのズーミングに際しての前記第２レンズ群の光軸上での移動量の絶対値をＭ２、無限遠合焦時の広角端における全系の焦点距離をｆｗ、前記第３レンズ群の焦点距離をｆ３、前記第４レンズ群の焦点距離をｆ４とするとき、
０．４５＜Ｍ２／ｆｗ＜４．５０
０．００＜｜ｆ３／ｆ４｜＜１．７０
なる条件式を満足することを特徴とするズームレンズ。
続きを表示（約 990 文字）【請求項２】
前記ズームレンズは開口絞りを有し、
前記開口絞りから前記第４レンズ群の最も物体側の面までの光軸上での距離をＤＳＰＬ４ｔ、無限遠合焦時の望遠端における全系の焦点距離をｆｔとするとき、
０．２０＜ＤＳＰＬ４ｔ／ｆｔ＜１．５０
なる条件式を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項３】
前記第２レンズ群と前記第３レンズ群との広角端における合成横倍率をβＦｗ、前記第２レンズ群と前記第３レンズ群との望遠端における合成横倍率をβＦｔとするとき、
０．７０＜βＦｔ／βＦｗ＜４．１０
なる条件式を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項４】
無限遠合焦時の広角端におけるバックフォーカスをＢＦｗとするとき、
０．３０＜ＢＦｗ／ｆｗ＜３．１０
なる条件式を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項５】
前記第１レンズ群の焦点距離をｆ１とするとき、
０．６０＜｜ｆ１／ｆｗ｜＜３．６０
なる条件式を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項６】
前記第２レンズ群の焦点距離をｆ２とするとき、
２．００＜ｆ２／ｆｗ＜１２．１０
なる条件式を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項７】
１．００＜ｆ３／ｆｗ＜７．６０
なる条件式を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項８】
１．００＜｜ｆ４／ｆｗ｜＜７．６０
なる条件式を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項９】
前記第５レンズ群の焦点距離をｆ５とするとき、
０．９０＜ｆ５／ｆｗ＜５．９０
なる条件式を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項１０】
前記第１レンズ群の焦点距離をｆ１、前記第５レンズ群の焦点距離をｆ５とするとき、
０．３０＜｜ｆ１／ｆ５｜＜１．６０
なる条件式を満足することを特徴とする請求項１に記載のズームレンズ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ズームレンズに関し、デジタルビデオカメラ、デジタルスチルカメラ、放送用カメラ、銀塩フィルム用カメラ、監視用カメラ等に好適なものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
撮像装置に用いられるズームレンズにおいて、ズーミングに際して移動するレンズ群の質量や移動量、もしくは移動するレンズ群の数が多くなるとズームレンズが大型化しやすい。
【０００３】
特許文献１には、物体側から順に負の第１レンズ群、正の第２レンズ群、正の第３レンズ群、負の４レンズ群、正の第５レンズ群を有し、ズーミングに際して第１レンズ群及び４レンズ群が不動であるズームレンズが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１７－０７８７６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１のズームレンズはズーミングに際して発生する諸収差の補正が十分ではない。そのため、高い光学性能を有する小型なズームレンズが望まれている。
【０００６】
そこで本発明は、高い光学性能を有する小型なズームレンズを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の一側面としてのズームレンズは、物体側から像側へ順に配置された負の第１レンズ群、正の第２レンズ群、正の第３レンズ群、負の第４レンズ群、正の第５レンズ群を有し、ズーミングに際して隣り合うレンズ群のそれぞれの間隔が変化するズームレンズであって、前記第１レンズ群及び前記第４レンズ群はズーミングに際して不動であり、広角端から望遠端へのズーミングに際しての前記第２レンズ群の移動量の絶対値をＭ２、広角端における無限遠合焦時の全系の焦点距離をｆｗ、前記第３レンズ群の焦点距離をｆ３、前記第４レンズ群の焦点距離をｆ４とするとき、
０．４５＜Ｍ２／ｆｗ＜４．５０
０．００＜｜ｆ３／ｆ４｜＜１．７０
なる条件式を満足することを特徴とする。
【発明の効果】
【０００８】
本発明によれば、高い光学性能を有する小型なズームレンズを提供することができる。
【図面の簡単な説明】
【０００９】

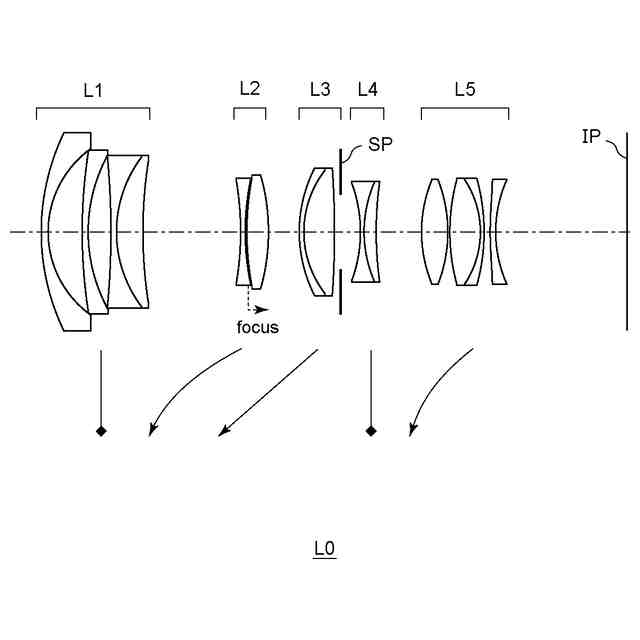

実施例１に係るズームレンズＬ０の断面図である。

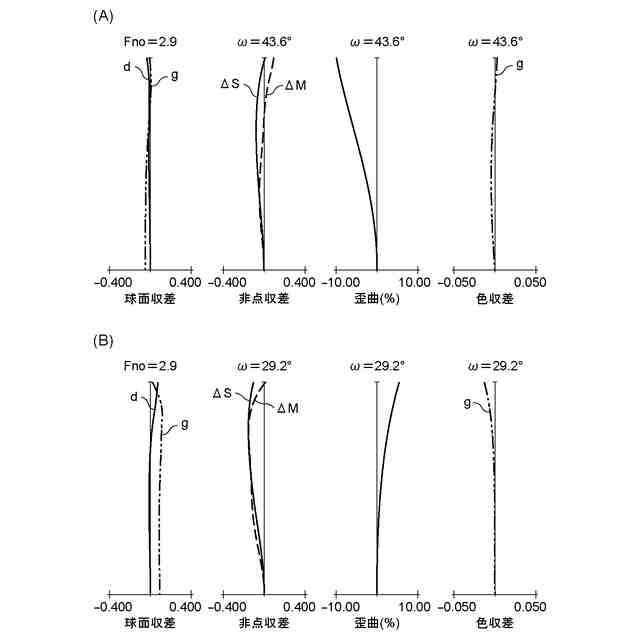

（Ａ），（Ｂ）実施例１に係るズームレンズＬ０の無限遠合焦時の広角端、望遠端における収差図である。

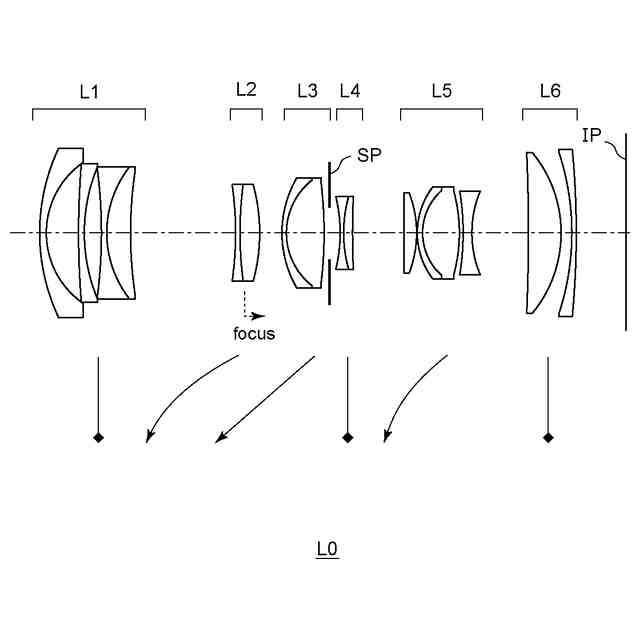

実施例２に係るズームレンズＬ０の断面図である。

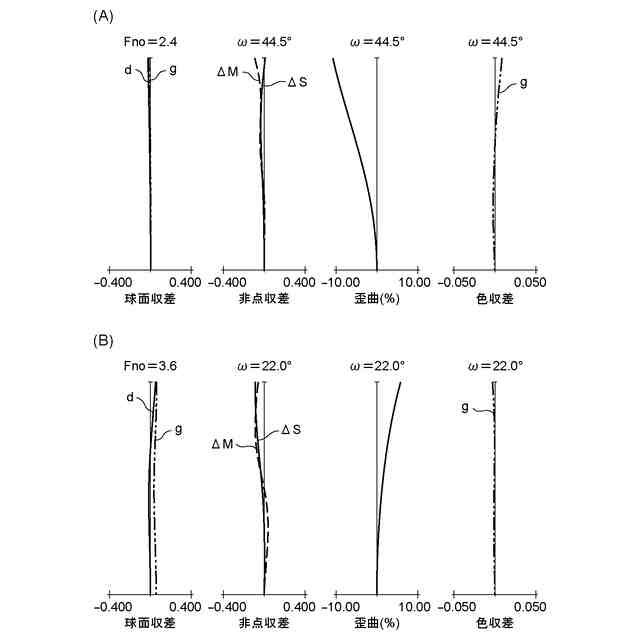

（Ａ），（Ｂ）実施例２に係るズームレンズＬ０の無限遠合焦時の広角端、望遠端における収差図である。

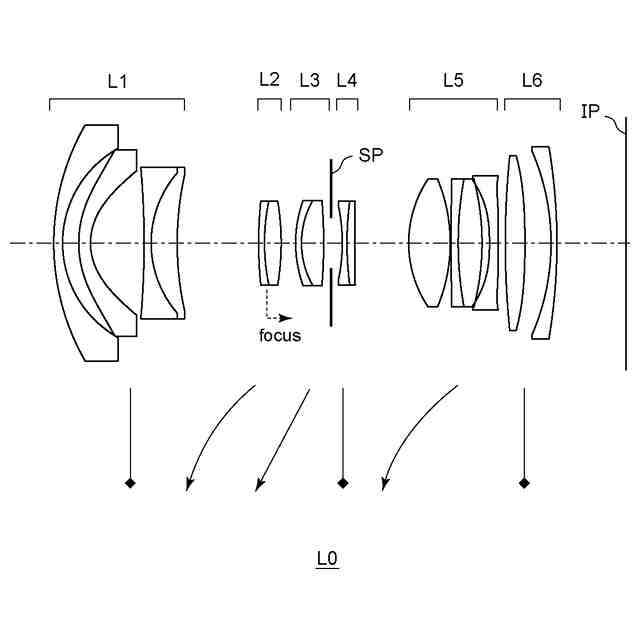

実施例３に係るズームレンズＬ０の断面図である。

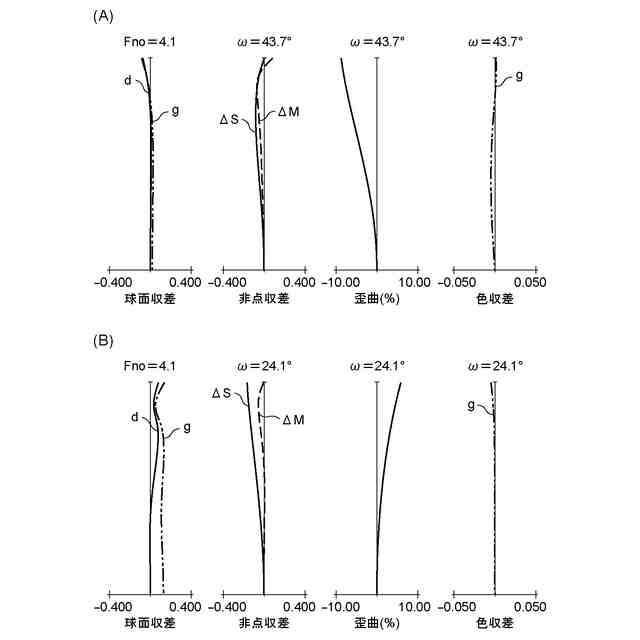

（Ａ），（Ｂ）実施例３に係るズームレンズＬ０の無限遠合焦時の広角端、望遠端における収差図である。

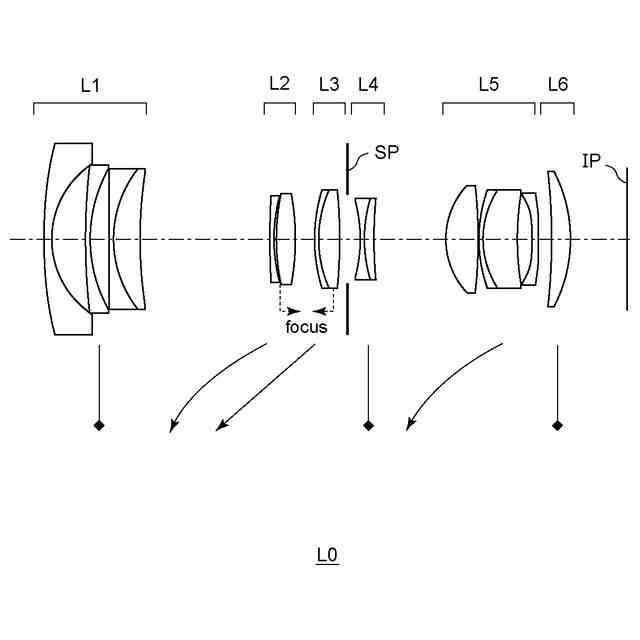

実施例４に係るズームレンズＬ０の断面図である。

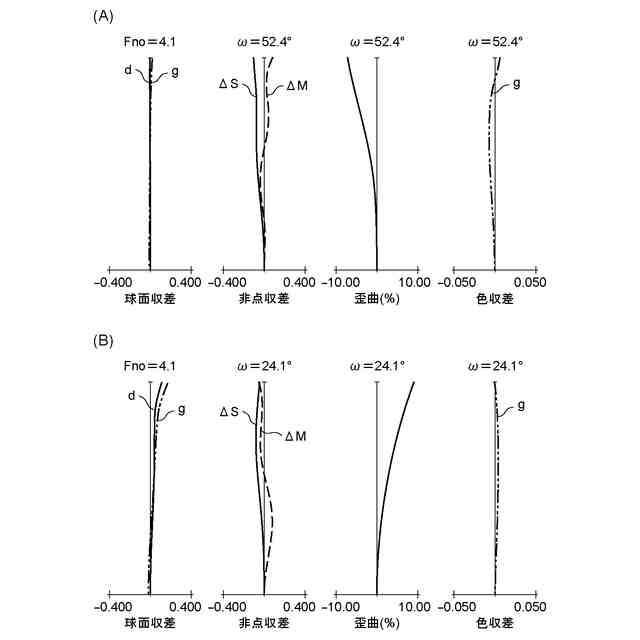

（Ａ），（Ｂ）実施例４に係るズームレンズＬ０の無限遠合焦時の広角端、望遠端における収差図である。
撮像装置の概略図である。
【発明を実施するための形態】
【００１０】
以下、本発明の好ましい実施形態について図面を参照しながら説明する。なお、各図面は、便宜的に実際とは異なる縮尺で描かれている場合がある。また、各図面において、同一の部材については同一の参照番号を付し、重複する説明を省略する。
