特許ウォッチ

公開番号2025066035
公報種別公開特許公報(A)
公開日2025-04-22
出願番号2024081643
出願日2024-05-20
発明の名称液体吐出ヘッド
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類B41J 2/14 20060101AFI20250415BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】リフィル性能をより一層向上させつつ、圧力室内に気泡が流入することを抑制できる液体吐出ヘッドを提供することができる。
【解決手段】液体を吐出する吐出口と、前記吐出口から液体を吐出するための圧力を発生する圧力発生素子と、前記圧力発生素子による圧力が作用する圧力室と、前記圧力室に液体を供給するための供給口が形成された基板と、を有する液体吐出ヘッドにおいて、前記基板の面のうち前記圧力室側の面の端部には、湾曲部と角部が形成されていることを特徴とする。
【選択図】図2
特許請求の範囲【請求項１】
液体を吐出する吐出口と、
前記吐出口から液体を吐出するための圧力を発生する圧力発生素子と、
前記圧力発生素子による圧力が作用する圧力室と、
前記圧力室に液体を供給するための供給口が形成された基板と、
を有する液体吐出ヘッドにおいて、
前記基板の面のうち前記圧力室側の面の端部には、湾曲部と角部が形成されていることを特徴とする液体吐出ヘッド。
続きを表示（約 1,200 文字）【請求項２】
前記基板上を流動する液体の流動方向において、前記湾曲部と前記角部は、前記圧力室の上流側に形成されている請求項１に記載の液体吐出ヘッド。
【請求項３】
前記基板には、前記吐出口から吐出されなかった液体を回収するための回収口が形成されており、
前記基板上を流動する液体の流動方向において、前記湾曲部と前記角部は、前記圧力室の下流側に形成されている請求項１に記載の液体吐出ヘッド。
【請求項４】
前記基板には、前記吐出口から吐出されなかった液体を回収するための回収口が形成されており、
前記基板上を流動する液体の流動方向において、前記湾曲部と前記角部は、前記圧力室の上流側および下流側の両方に形成されている請求項１に記載の液体吐出ヘッド。
【請求項５】
前記基板には、複数の前記圧力室に沿って前記湾曲部および前記角部がそれぞれ複数形成されており、
前記湾曲部の前記基板に垂直な方向における最深部の位置は、前記複数の湾曲部のうち第１の湾曲部と第２の湾曲部とで異なっている請求項１に記載の液体吐出ヘッド。
【請求項６】
前記基板には、複数の前記圧力室に沿って前記湾曲部および前記角部がそれぞれ複数形成されており、
前記角部の前記基板に垂直な方向における位置は、前記複数の角部のうち第１の角部と第２の角部とで異なっている請求項１に記載の液体吐出ヘッド。
【請求項７】
前記基板には、複数の前記圧力室に沿って複数の前記湾曲部が形成されることで湾曲部列が形成されており、
前記湾曲部列内において、前記湾曲部の前記基板に垂直な方向における最深部の位置は、湾曲部列の端部に位置する湾曲部と端部以外に位置する湾曲部とで異なっている請求項１に記載の液体吐出ヘッド。
【請求項８】
前記基板には、複数の前記圧力室に沿って複数の前記湾曲部が形成されることで湾曲部列が形成されており、
前記湾曲部列内において、前記湾曲部の前記基板に垂直な方向における最深部の位置は、湾曲部列の端部に位置する湾曲部が最も深い請求項１に記載の液体吐出ヘッド。
【請求項９】
前記基板には、複数の前記圧力室に沿って複数の前記角部が形成されることで角部列が形成されており、
前記角部列内において、前記角部の前記基板に垂直な方向における位置は、角部列の端部に位置する角部と端部以外に位置する角部とで異なっている請求項１に記載の液体吐出ヘッド。
【請求項１０】
前記基板には、複数の前記圧力室に沿って複数の前記角部が形成されることで角部列が形成されており、
前記角部列内において、前記角部の前記基板に垂直な方向における位置は、角部列の端部に位置する角部が最も深い請求項１に記載の液体吐出ヘッド。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、液体吐出ヘッドに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
インクジェットプリンター等の液体吐出装置に用いられる液体吐出ヘッドは、通常、圧力室内に設けたエネルギー発生素子から吐出のためのエネルギーを発生させ、吐出口から液体を吐出する。液体吐出装置のさらなる高速記録を達成するためには、吐出口からの液体の吐出後に、迅速に液体を補充（リフィル）することが求められる。液体のリフィルが十分でない場合、吐出の安定性が妨げられる等の弊害が生じる懸念がある。
【０００３】
特許文献１においては、基板上に形成された絶縁層の一部をエッチングして除去することで、液体流路の断面積を拡張し、液体のリフィルの向上を図っている。
【先行技術文献】
【特許文献】
【０００４】
特許第７１７１４２６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に記載されている方法では、基板上に形成された絶縁層のみを除去しているため、液体流路の断面積を拡張することに限界がある。そのため、リフィル性能をより一層向上させることが困難となる場合がある。また、特許文献１による方法でリフィル性能が向上したことにより、気泡が圧力室内に流入してしまうことが増える問題についても依然残ったままである。
【０００６】
本発明は、上記課題を鑑み、リフィル性能をより一層向上させつつ、圧力室内に気泡が流入することを抑制できる液体吐出ヘッドを提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記課題を解決するために本発明は、液体を吐出する吐出口と、前記吐出口に液体を供給するための供給口が形成された基板と、前記基板上に形成された絶縁層であって、前記吐出口から液体を吐出するためのエネルギーを発生するエネルギー発生素子を有する絶縁層と、を有する液体吐出ヘッドにおいて、前記基板のうち前記供給口側の端部は、湾曲部と角部を有することを特徴とする。
【発明の効果】
【０００８】
本発明によれば、リフィル性能をより一層向上させつつ、圧力室内に気泡が流入することを抑制できる液体吐出ヘッドを提供することができる。
【図面の簡単な説明】
【０００９】

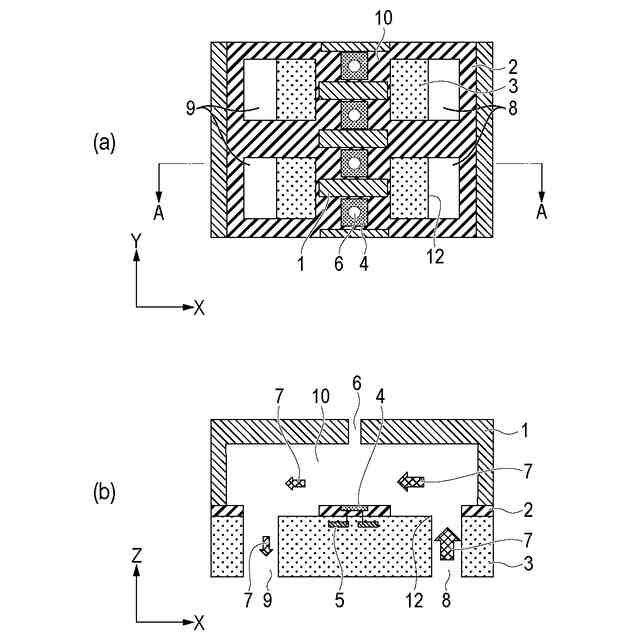

従来例の液体吐出ヘッドを示す概略図。
第１の実施形態の液体吐出ヘッドを示す概略図。

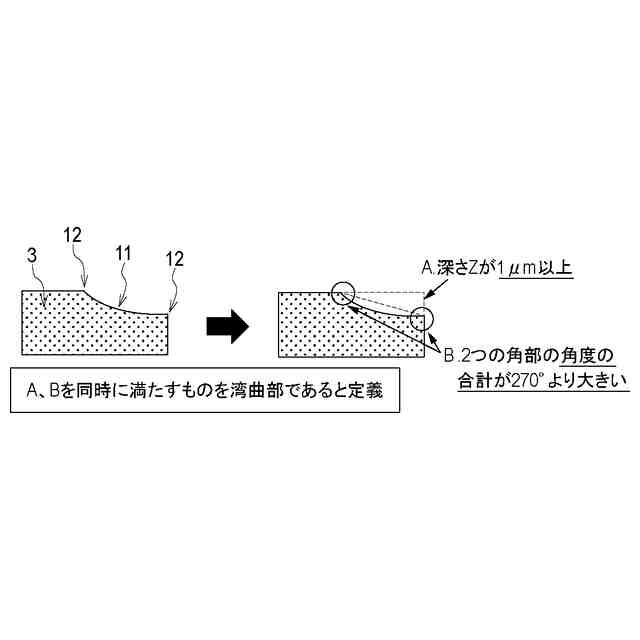

湾曲部を示す図。

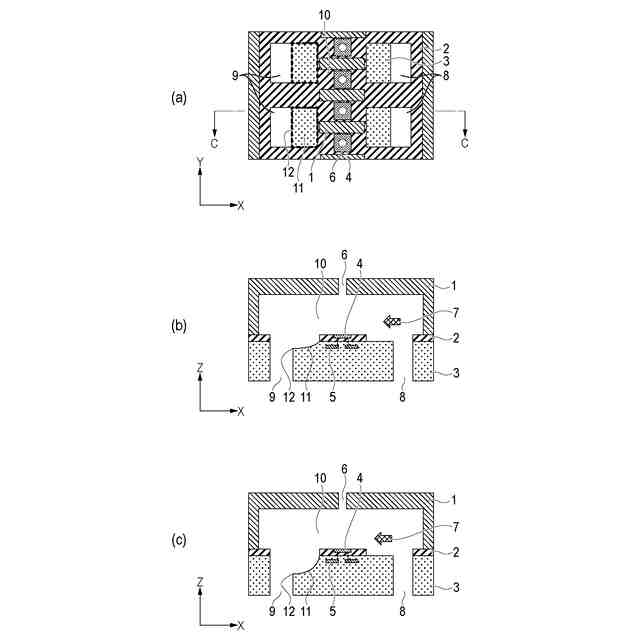

第２の実施形態の液体吐出ヘッドを示す概略図。

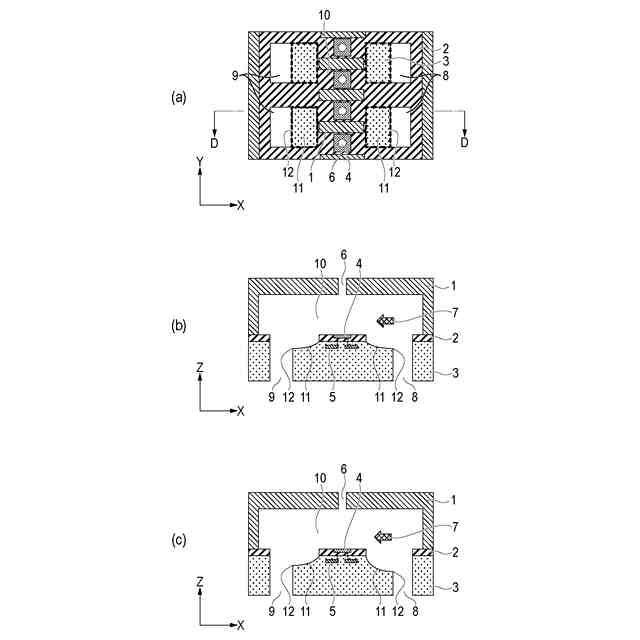

第３の実施形態の液体吐出ヘッドを示す概略図。
第４の実施形態の液体吐出ヘッドを示す概略図。
第４の実施形態の変形例における液体吐出ヘッドを示す概略図。

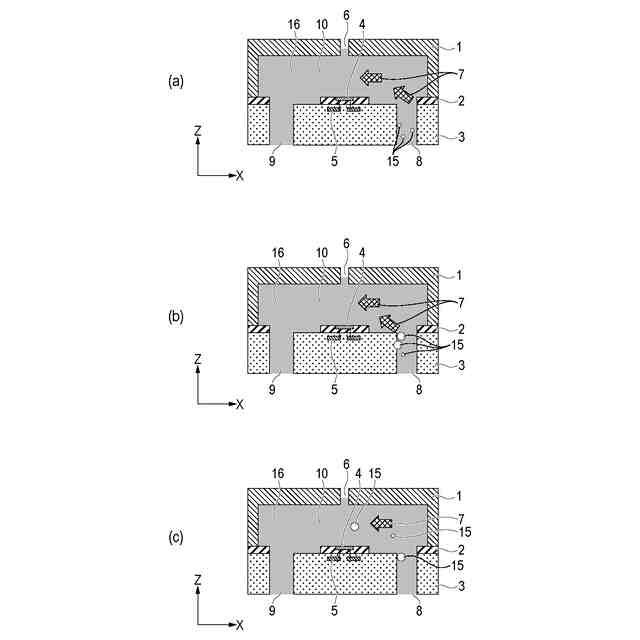

従来例における気泡の様子を示す概略図。
本実施形態における気泡の様子を示す概略図。
第５の実施形態の液体吐出ヘッドを示す概略図。
第６の実施形態の液体吐出ヘッドを示す概略図。
第７の実施形態の液体吐出ヘッドを示す概略図。
第８の実施形態ないし第１１の実施形態の液体吐出ヘッドを示す概略図。
本発明の効果を説明する概略図。
本発明の効果を説明する概略図。
製造方法を示す概略図。
製造方法を示す概略図。
製造方法を示す概略図。
その他の実施形態を示す概略図。
その他の実施形態を示す概略図。
その他の実施形態を示す概略図。
その他の実施形態を示す概略図。
その他の実施形態を示す概略図。
その他の実施形態を示す概略図。
その他の実施形態を示す概略図。
その他の実施形態を示す概略図。
その他の実施形態を示す概略図。
【発明を実施するための形態】
【００１０】
以下に、本発明の好ましい実施形態について、添付の図面に基づいて詳細に説明する。なお、各図において、同一の部材については同一の参照番号を付し、重複する説明は省略する。
（【００１１】以降は省略されています）
