公開番号2025067706
公報種別公開特許公報(A)
公開日2025-04-24
出願番号2023177889
出願日2023-10-13
発明の名称アクセスポイント装置、制御方法、及び、プログラム
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類H04W 74/04 20090101AFI20250417BHJP(電気通信技術)
要約【課題】他のアクセスポイントからTXOPを割り当てられたアクセスポイントのTXOP期間中に、ステーションのフレーム送信を適切に制御することを目的の1つとする。
【解決手段】アクセスポイント装置は、1以上の他のアクセスポイント装置と協調し時分割でIEEE802.11規格に準拠した無線通信を行うアクセスポイント装置であって、他のアクセスポイントからTXOP(Transmission Opportunity)を割り当てるための通知フレームを受信する受信手段と、前記TXOPが自身に割り当てられている場合に、前記TXOPの期間に基づいて前記アクセスポイント装置と前記アクセスポイントに接続するステーション装置との通信の期間を設定したTriggerフレームを送信する送信手段とを備える。
【選択図】図7
特許請求の範囲【請求項１】
１以上の他のアクセスポイント装置と協調し時分割でＩＥＥＥ８０２．１１規格に準拠した無線通信を行うアクセスポイント装置であって、
他のアクセスポイントからＴＸＯＰ（ＴｒａｎｓｍｉｓｓｉｏｎＯｐｐｏｒｔｕｎｉｔｙ）を割り当てるための通知フレームを受信する受信手段と、
前記ＴＸＯＰが自身に割り当てられている場合に、前記ＴＸＯＰの期間に基づいて前記アクセスポイント装置と前記アクセスポイントに接続するステーション装置との通信の期間を設定したＴｒｉｇｇｅｒフレームを送信する送信手段と
を備えることを特徴とするアクセスポイント装置。
続きを表示（約 930 文字）【請求項２】
前記通知フレームに前記ＴＸＯＰを割り当てるアクセスポイントを識別する情報を含む、ことを特徴とする請求項１に記載のアクセスポイント装置。
【請求項３】
前記Ｔｒｉｇｇｅｒフレームに設定される期間が前記ＴＸＯＰの期間よりも短いこと、を特徴とする請求項１に記載のアクセスポイント装置。
【請求項４】
前記ＴｒｉｇｇｅｒフレームはＭＵＲＴＳＴｒｉｇｇｅｒフレームであることを特徴とする請求項１に記載のアクセスポイント装置。
【請求項５】
前記ＴｒｉｇｇｅｒフレームはＢａｓｉｃＴｒｉｇｇｅｒフレームであることを特徴とする請求項１に記載のアクセスポイント装置。
【請求項６】
１以上の他のアクセスポイント装置と協調し時分割でＩＥＥＥ８０２．１１規格に準拠した無線通信を行うアクセスポイント装置であって、
他のアクセスポイントからＴＸＯＰ（ＴｒａｎｓｍｉｓｓｉｏｎＯｐｐｏｒｔｕｎｉｔｙ）を割り当てるための通知フレームを受信する受信手段と、
前記ＴＸＯＰが自身に割り当てられていない場合に、前記ＴＸＯＰの期間に基づいて前記アクセスポイント装置が形成するＢＳＳにおいて送信が発生しない期間を設定したマネジメントフレームを送信する送信手段と
を備えることを特徴とするアクセスポイント装置。
【請求項７】
前記通知フレームに前記ＴＸＯＰを割り当てるアクセスポイントを識別する情報を含む、ことを特徴とする請求項６に記載のアクセスポイント装置。
【請求項８】
前記通知フレームに前記ＴＸＯＰが開始するタイミングに関する情報を含む、ことを特徴とする請求項６に記載のアクセスポイント装置。
【請求項９】
前記通知フレームに前記マネジメントフレームを送信するタイミングに関する情報を含むことを特徴とする請求項６に記載のアクセスポイント装置。
【請求項１０】
前記マネジメントフレームはＢｅａｃｏｎフレームであることを特徴とする請求項６に記載のアクセスポイント装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、無線通信を行うアクセスポイント装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
無線ＬＡＮ（ＷｉｒｅｌｅｓｓＬｏｃａｌＡｒｅａＮｅｔｗｏｒｋ）に関する通信規格として、ＩＥＥＥ（ＩｎｓｔｉｔｕｔｅｏｆＥｌｅｃｔｒｉｃａｌａｎｄＥｌｅｃｔｒｏｎｉｃｓＥｎｇｉｎｅｅｒｓ）８０２．１１規格が知られている。ＩＥＥＥ８０２．１１ｂｅ規格やその後継規格では、複数のアクセスポイント装置（以下、単にＡＰとも呼ぶ）を協調動作することで通信の効率やスループットを高めるＭｕｌｔｉ－ＡＰ通信技術が検討されている。
【０００３】
特許文献１には、１台のＡＰが確保したＴＸＯＰ（ＴｒａｎｓｍｉｓｓｉｏｎＯｐｐｏｒｔｕｎｉｔｙ：送信機会）の一部を別の他のＡＰへ共有して割り当て、時分割で複数のＡＰが協調通信を行う技術が開示されている。ＡＰは、ＴＸＯＰを他のＡＰへ割り当てるＳｈａｒｉｎｇＡＰと、割り当てられたＴＸＯＰに従って通信を行うＳｈａｒｅｄＡＰに分類され、ＳｈａｒｉｎｇＡＰはＴＸＯＰを割り当てることを通知するフレームをＳｈａｒｅｄＡＰへ送信することでＴＸＯＰの一部を共有する。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－８４９２９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ＳｈａｒｅｄＡＰに接続しているステーション（以下、ＳＴＡとも呼ぶ）はＳｈａｒｉｎｇＡＰと通信ができるとは限らない。例えば当該ＳＴＡとＳｈａｒｉｎｇＡＰの通信距離が離れている場合や、当該ＳＴＡとＳｈａｒｉｎｇＡＰの間に通信を遮蔽する物体が存在する場合などに通信できないことがある。その場合に当該ＳＴＡはＳｈａｒｉｎｇＡＰの送信するＴＸＯＰを割り当てることを通知するフレームを受信できないため、当該ＴＸＯＰを認識できずに、当該ＴＸＯＰ期間中に適切でないタイミングでフレームを送信してしまう可能性がある。
【０００６】
本発明は上述の課題の少なくとも１つを鑑みなされたものである。本発明の１つの側面としては、他のＡＰからＴＸＯＰを割り当てられたＡＰのＴＸＯＰ期間中に、ＳＴＡのフレーム送信を適切に制御することを目的の１つとする。
【課題を解決するための手段】
【０００７】
本発明の１つの側面としてのアクセスポイントは、１以上の他のアクセスポイント装置と協調し時分割でＩＥＥＥ８０２．１１規格に準拠した無線通信を行うアクセスポイント装置であって、他のアクセスポイントからＴＸＯＰ（ＴｒａｎｓｍｉｓｓｉｏｎＯｐｐｏｒｔｕｎｉｔｙ）を割り当てるための通知フレームを受信する受信手段と、前記ＴＸＯＰが自身に割り当てられている場合に、前記ＴＸＯＰの期間に基づいて前記アクセスポイント装置と前記アクセスポイントに接続するステーション装置との通信の期間を設定したＴｒｉｇｇｅｒフレームを送信する送信手段とを備えることを特徴とする。
【発明の効果】
【０００８】
本発明の１つの側面によれば、他のＡＰからＴＸＯＰを割り当てられたＡＰのＴＸＯＰ期間中に、ＳＴＡのフレーム送信を適切に制御することができるようになる。
【図面の簡単な説明】
【０００９】
ネットワークシステムの構成の第１の例を示す図である。
ＡＰのハードウェア構成の一例を示す図である。

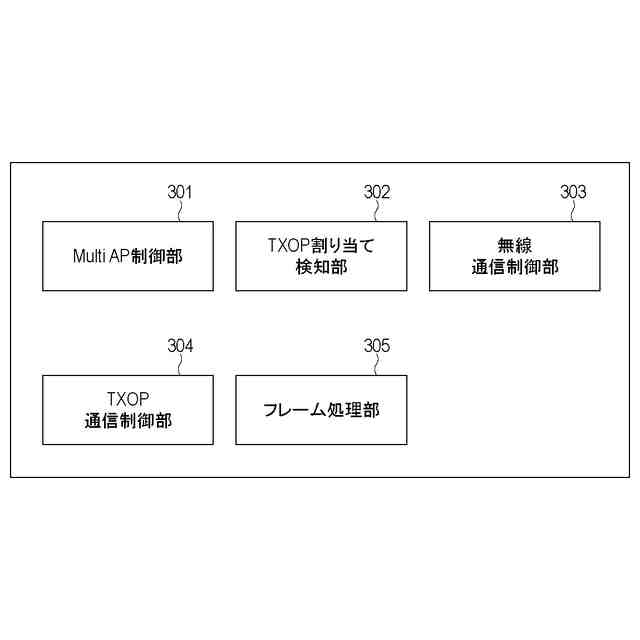

ＡＰのソフトウェア構成の一例を示す図である。
ＡＰとＳＴＡ間のシーケンスの第１の例を示す図である。

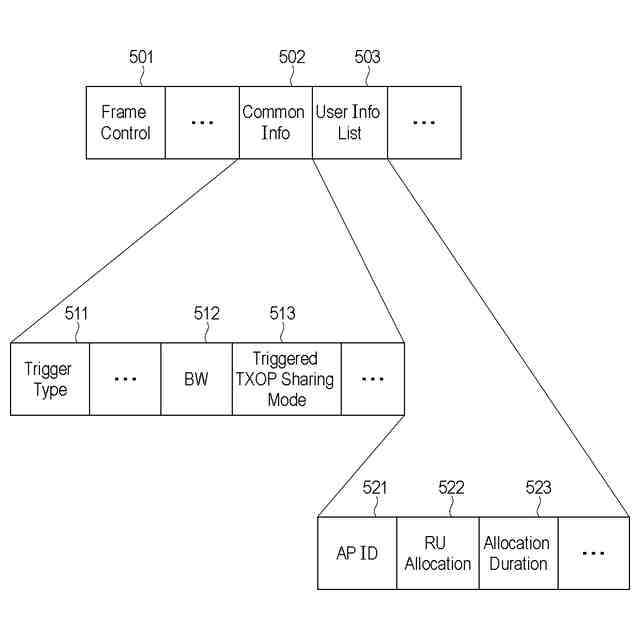

ＴＸＯＰを割り当てる通知フレームの第１の例を示す図である。
ＳｈａｒｉｎｇＡＰにおける通信制御の例を示すフローチャートである。
ＳｈａｒｅｄＡＰにおける通信制御の第１の例を示すフローチャートである。
ネットワークシステムの構成の第２の例を示す図である。

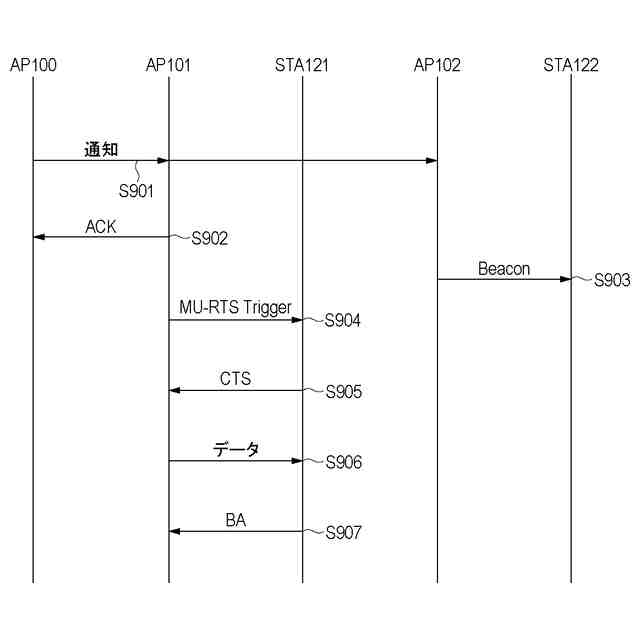

ＡＰとＳＴＡ間のシーケンスの第２の例を示す図である。
ＴＸＯＰを割り当てる通知フレームの第２の例を示す図である。
ＳｈａｒｅｄＡＰにおける通信制御の第２の例を示すフローチャートである。
【発明を実施するための形態】
【００１０】
以下、添付図面を参照して実施形態を詳しく説明する。なお、以下の実施形態は特許請求の範囲に係る発明を限定するものでするものでない。実施形態には複数の特徴が記載されているが、これらの複数の特徴の全てが発明に必須のものとは限らず、また、複数の特徴は任意に組み合わせられてもよい。さらに、添付図面においては、同一若しくは同様の構成に同一の参照番号を付し、重複した説明は省略する。
（【００１１】以降は省略されています）
