公開番号2025062278
公報種別公開特許公報(A)
公開日2025-04-14
出願番号2023171224
出願日2023-10-02
発明の名称カメラ装置
出願人株式会社ザクティ
代理人弁理士法人前田特許事務所
主分類H04N 23/50 20230101AFI20250407BHJP(電気通信技術)
要約【課題】カメラ本体と制御ユニットとがケーブルを介して接続されるカメラ装置において、ケーブルが引っ張られた際の外力がカメラ本体に直接的に及ぶのを抑制する。

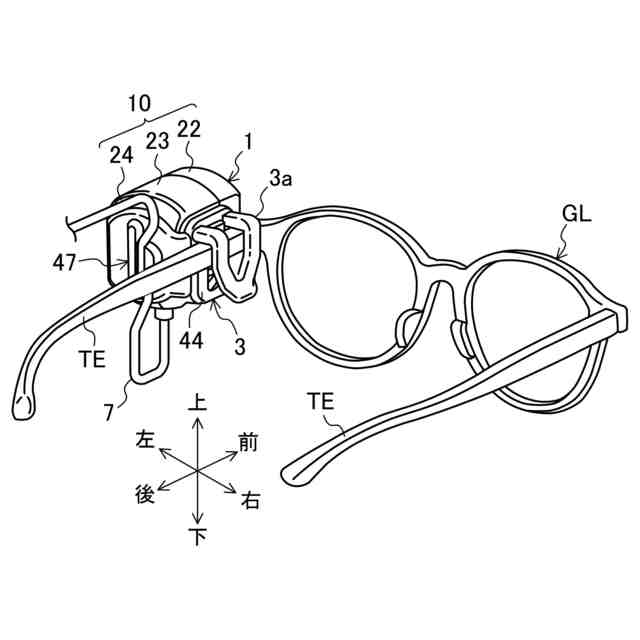

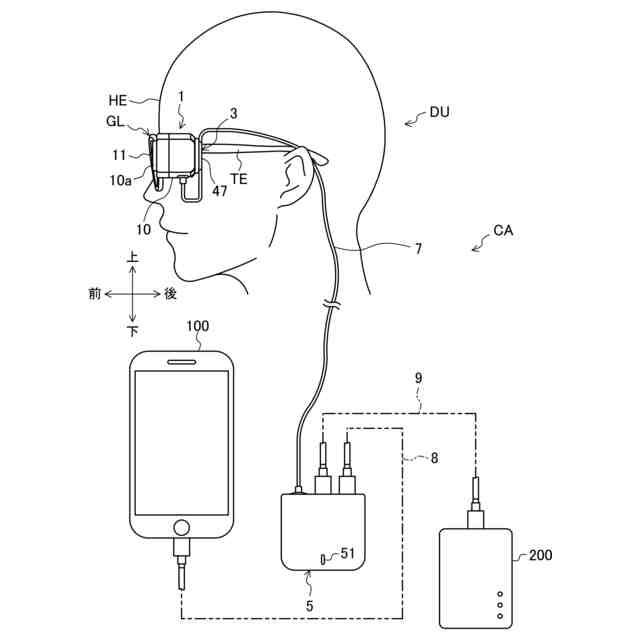

【解決手段】カメラ装置(CA)は、撮影用のレンズ(11)を正面に有するカメラ本体(1)と、カメラ本体の動作を制御する制御ユニット(5)と、カメラ本体と制御ユニットとを接続する第1ケーブル(7)とを備える。カメラ本体は、眼鏡(GL)のテンプル(TE)に装着される。カメラ本体の背面側には、第1ケーブルを保持するケーブル保持部(47)が設けられる。

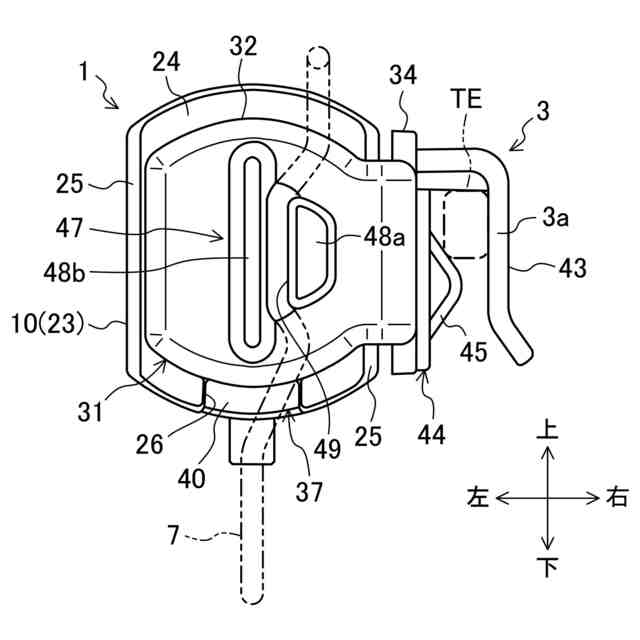

【選択図】図8
特許請求の範囲【請求項１】
撮影用のレンズを正面に有するカメラ本体と、
前記カメラ本体の動作を制御する制御ユニットと、
前記カメラ本体と前記制御ユニットとを接続するケーブルと、を備え、
前記カメラ本体が頭部装着具のサイド部に装着されるカメラ装置であって、
前記カメラ本体の背面側には、前記ケーブルを保持するケーブル保持部が設けられる
ことを特徴とするカメラ装置。
続きを表示（約 640 文字）【請求項２】
請求項１に記載のカメラ装置において、

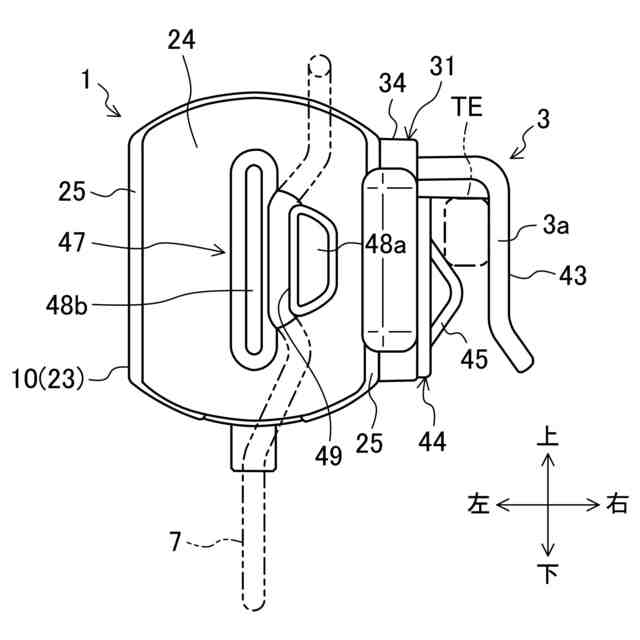

前記ケーブル保持部は、互いに間隔をあけて設けられた第１挟持片および第２挟持片によって構成され、
前記第１挟持片および前記第２挟持片は、前記ケーブルを嵌め込むことが可能な保持溝を互いの間に形成する
ことを特徴とするカメラ装置。
【請求項３】
請求項２に記載のカメラ装置において、
前記保持溝は、前記カメラ本体を頭部装着具のサイド部に装着した状態で、上下方向に延び、上下方向における両側の各端部で前記頭部装着具側に屈曲した形状に形成される
ことを特徴とするカメラ装置。
【請求項４】
請求項２に記載のカメラ装置において、
前記ケーブルは、前記頭部装着具のサイド部に装着された状態のカメラ本体の下部に接続され、
前記保持溝は、前記カメラ本体を頭部装着具のサイド部に装着した状態で、上下方向に延びる
ことを特徴とするカメラ装置。
【請求項５】
請求項１に記載のカメラ装置において、

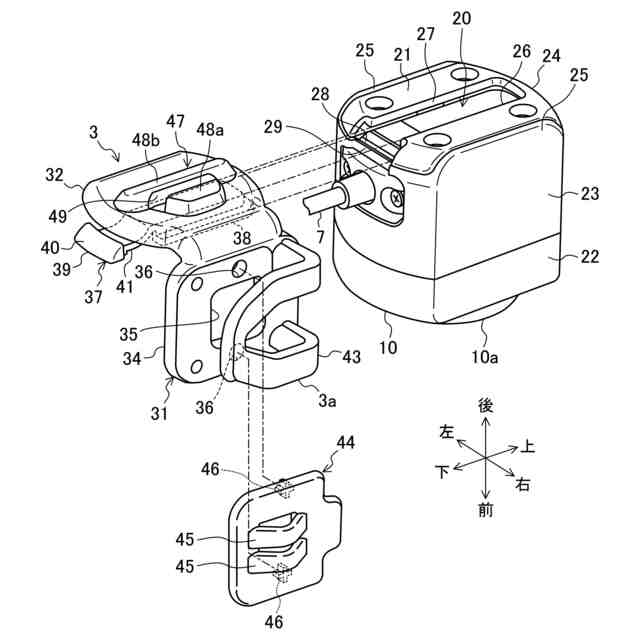

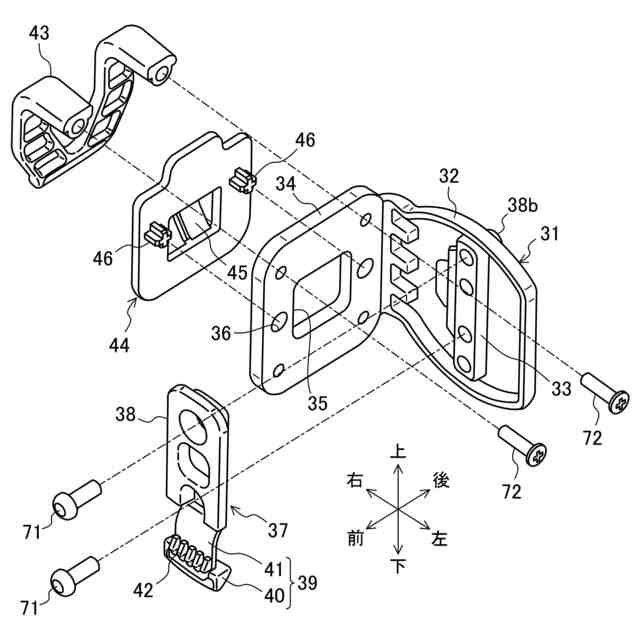

前記カメラ本体を前記頭部装着具のサイド部に装着するためのマウント部品を備え、
前記マウント部品は、前記カメラ本体に対して着脱自在であり、前記カメラ本体に取り付けられた状態で、該カメラ本体の背面を覆う背面カバー部を有し、
前記ケーブル保持部は、前記背面カバー部に設けられる
ことを特徴とするカメラ装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、カメラ装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来から、ユーザの頭部に装着される頭部装着型のカメラ装置が知られる。このようなカメラ装置は、撮影レンズを有するカメラ本体と、カメラ本体による撮影動作を制御する制御ユニットとを備える。カメラ本体と制御ユニットとは、別々の構成部品であり、有線で互いに通信可能に接続される。
【０００３】

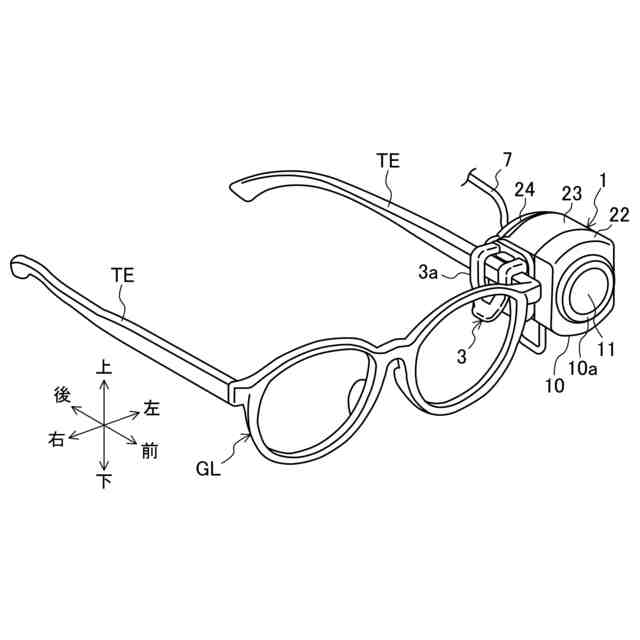

この種のカメラ装置として、カメラ本体が眼鏡のテンプルに取り付けられる形態のものが、例えば特許文献１に開示される。特許文献１のカメラ装置では、カメラ本体に磁石を内蔵し、その磁力を利用してカメラ本体が眼鏡のテンプルに取り付けられる。このカメラ装置において、カメラ本体は、眼鏡のテンプルに沿って複数箇所を磁力で固定される。
【先行技術文献】
【特許文献】
【０００４】
特開２０１８－０６０１３９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１のカメラ装置は、カメラ本体と制御ユニットとがケーブルを介して接続される。このため、ケーブルがユーザの手や何らかのものに引っ掛かり、不意に引っ張られることがある。ケーブルが引っ張られた際の外力がカメラ本体にまで直接的に及ぶと、意図せずカメラ本体の撮影方向が変えられたり、ユーザの頭部からカメラ本体が眼鏡もろとも外れたりするおそれがある。
【０００６】
本開示の目的は、カメラ本体と制御ユニットとがケーブルを介して接続されるカメラ装置において、ケーブルが引っ張られた際の外力がカメラ本体に直接的に及ぶのを抑制することにある。
【課題を解決するための手段】
【０００７】
上記の目的を達成するために、本開示の技術では、ケーブルをカメラ本体の接続部からゆとりを持たせてカメラ本体の背面側に保持可能なようにカメラ装置の構成を工夫した。
【０００８】
本開示の第１の態様は、カメラ装置を対象とする。第１の態様のカメラ装置は、撮影レンズを正面に有するカメラ本体と、前記カメラ本体の動作を制御する制御ユニットと、前記カメラ本体と前記制御ユニットとを接続するケーブルとを備える。前記カメラ本体は、頭部装着具のサイド部に装着される。前記カメラ本体の背面側には、前記ケーブルを保持するケーブル保持部が設けられる。
【０００９】

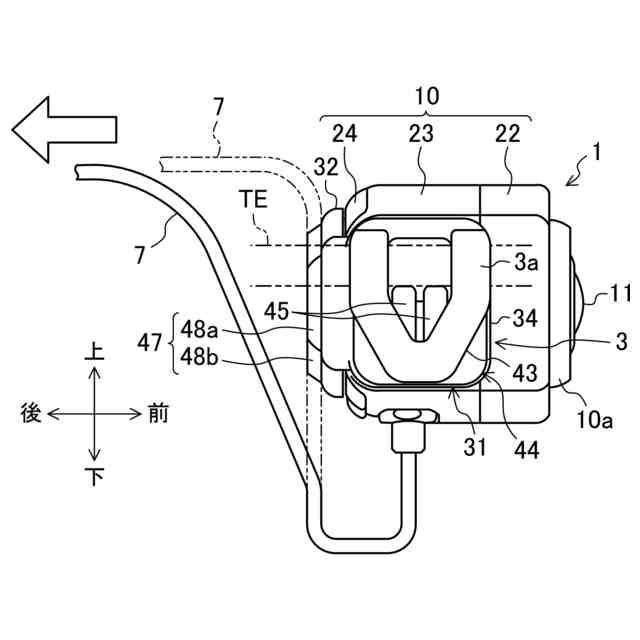

この第１の態様では、カメラ本体の背面側にケーブル保持部が設けられる。このケーブル保持部に対して、ケーブルをカメラ本体の接続部からゆとりを持たせて保持させると、ケーブルが何かに引っ掛かるなどして不意に引っ張られた場合にケーブル保持部から外れることで、ケーブルが引っ張られた際の外力がカメラ本体に直接的に及ぶのを抑制できる。
【００１０】
本開示の第２の態様は、第１の態様のカメラ装置において、前記ケーブル保持部が、互いに間隔をあけて設けられた第１挟持片および第２挟持片によって構成される、カメラ装置である。前記第１挟持片および前記第２挟持片は、前記ケーブルを嵌め込むことが可能な保持溝を互いの間に形成する。
（【００１１】以降は省略されています）
