公開番号2025064697
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2023174637
出願日2023-10-06
発明の名称シート搬送装置
出願人キヤノン株式会社
代理人弁理士法人近島国際特許事務所
主分類B65H 5/02 20060101AFI20250410BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】一対のベルトを離間位置とニップ位置に移動可能な構成であっても、安定したニップ部を形成できる構成を提供する。

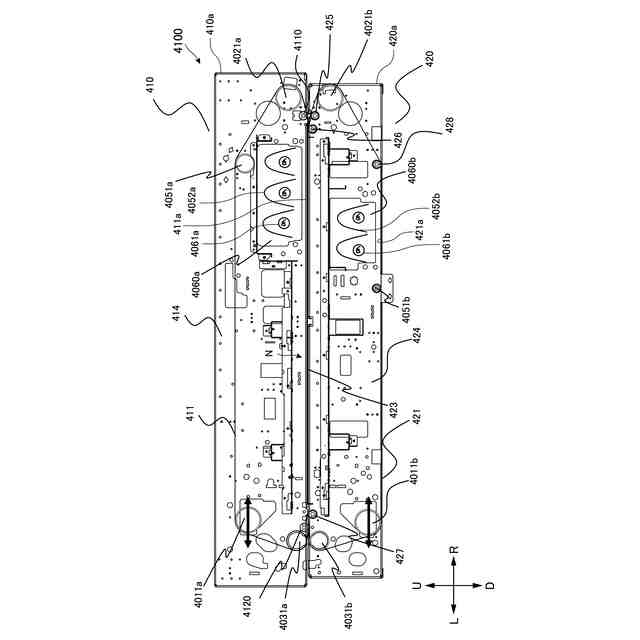

【解決手段】上ベルトユニット410は、上ベルト411、ニップ部を挟むように配置された入口ローラ4110及び出口ローラ、入口ローラ4110及び出口ローラを支持する上フレーム414などを有する。下ベルトユニット420は、下ベルト421、下フレーム424、下フレーム424に支持され、下ベルト421のニップ部の領域における内周面に当接して下ベルト421を支持するパッドなどを有する。下フレーム424には、上ベルトユニット410と下ベルトユニット420とがニップ部を形成している状態で、入口ローラ加圧ばね4113により付勢された入口ローラ軸受4111又は入口ローラ軸受ホルダ4112が突き当たる入口突き当て部424aが設けられている。
【選択図】図13
特許請求の範囲【請求項１】
回転する無端状の第１ベルトを有する第１ベルトユニットと
前記第１ベルトとの間でシートを挟持搬送するためにニップ部を形成し、回転する無端状の第２ベルトを有する第２ベルトユニットと、を備え、
前記第１ベルトユニットと前記第２ベルトユニットとのうちの何れか一方のベルトユニットは、前記第１ベルトと前記第２ベルトとで前記ニップ部を形成するニップ位置と、前記ニップ位置よりも前記第１ベルトと前記第２ベルトとが離間した離間位置とに、他方のベルトユニットに対して移動可能であるシート搬送装置であって、
前記第１ベルトユニットは、
前記第１ベルトと、
前記第１ベルトの回転方向に関して前記ニップ部を挟むように配置された第１ローラ及び第２ローラを含み、前記第１ベルトを張架する複数の第１張架部材と、
前記複数の第１張架部材を支持する第１フレームと、
前記第１ローラを回転自在に支持する第１軸受部材と、
前記第１軸受部材を前記第１フレームに対して移動可能に保持する第１保持部材と、
前記第１ローラが前記第１ベルトの内周面を外側に向けて押すように、前記第１保持部材を第１方向に向けて付勢する第１付勢部材と、
前記第２ローラを回転自在に支持する第２軸受部材と、
前記第２軸受部材を前記第１フレームに対して移動可能に保持する第２保持部材と、
前記第２ローラが前記第１ベルトの内周面を外側に向けて押すように、前記第２保持部材を第２方向に向けて付勢する第２付勢部材と、を有し、
前記第２ベルトユニットは、
前記第２ベルトと、
前記第２ベルトを張架する複数の第２張架部材と、
前記複数の第２張架部材を支持する第２フレームと、
前記第２フレームに支持され、前記第２ベルトの前記ニップ部の領域における内周面に当接して前記第２ベルトを支持する支持部材と、
前記第２フレームに設けられ、前記第１ベルトユニットと前記第２ベルトユニットとが前記ニップ部を形成している状態で、前記第１方向に付勢された前記第１軸受部材又は前記第１保持部材に突き当たる第１突き当て部と、
前記第２フレームに設けられ、前記第１ベルトユニットと前記第２ベルトユニットとが前記ニップ部を形成している状態で、前記第２方向に付勢された前記第２軸受部材又は前記第２保持部材に突き当たる第２突き当て部と、を有する
ことを特徴とするシート搬送装置。
続きを表示（約 1,600 文字）【請求項２】
前記第１突き当て部の前記第１軸受部材又は前記第１保持部材への突き当て位置と、前記第２突き当て部の前記第２軸受部材又は前記第２保持部材への突き当て位置との少なくとも一方の位置を変更可能な変更部を更に備えた請求項１に記載のシート搬送装置。
【請求項３】
前記複数の第２張架部材は、前記第２ベルトの回転方向に関して前記支持部材の両側に配置された第３ローラ及び第４ローラを含み、
前記第３ローラと前記第４ローラとの距離は、前記第１ローラと前記第２ローラとの距離よりも短いことを特徴とする請求項１に記載のシート搬送装置。
【請求項４】
前記第１保持部材は、前記第１ローラの回転軸線と直交する方向に、前記第１フレームに対して移動可能であることを特徴とする請求項１に記載のシート搬送装置。
【請求項５】
前記第２保持部材は、前記第２ローラの回転軸線と平行であって、前記第２ローラから外れた位置に配置された回転軸を中心に揺動する方向に、前記第１フレームに対して移動可能であることを特徴とする請求項１に記載のシート搬送装置。
【請求項６】
前記第１ベルトユニットは、前記第１ベルトを加熱する第１加熱装置を有することを特徴とする請求項１に記載のシート搬送装置。
【請求項７】
前記第２ベルトユニットは、前記第２ベルトを加熱する第２加熱装置を有することを特徴とする請求項１に記載のシート搬送装置。
【請求項８】
前記第１ベルトユニットと前記第２ベルトユニットとのうちの何れか一方のベルトユニットが内部に配置された第１筐体と、
前記第１ベルトユニットと前記第２ベルトユニットとのうちの他方のベルトユニットが内部に配置された第２筐体と、
前記一方のベルトユニットを前記ニップ位置と前記離間位置とに移動可能に、前記第１筐体を前記第２筐体に対して回動自在に支持する回動軸と、を更に備えたことを特徴とする請求項１に記載のシート搬送装置。
【請求項９】
回転する無端状の第１ベルトを有する第１ベルトユニットと
前記第１ベルトとの間でシートを挟持搬送するためにニップ部を形成し、回転する無端状の第２ベルトを有する第２ベルトユニットと、を備え、
前記第１ベルトユニットと前記第２ベルトユニットとのうちの何れか一方のベルトユニットは、前記第１ベルトと前記第２ベルトとで前記ニップ部を形成するニップ位置と、前記ニップ位置よりも前記第１ベルトと前記第２ベルトとが離間した離間位置とに、他方のベルトユニットに対して移動可能であるシート搬送装置であって、
前記第１ベルトユニットは、
前記第１ベルトと、
前記第１ベルトを張架する複数の第１張架部材と、
前記複数の第１張架部材を支持する第１フレームと、を有し、
前記第２ベルトユニットは、
前記第２ベルトと、
前記第２ベルトを張架する複数の第２張架部材と、
前記複数の第２張架部材を支持する第２フレームと、
前記第２フレームに対して移動可能に支持され、前記第２ベルトの前記ニップ部の領域における内周面に当接して前記第２ベルトを支持する支持部材と、
前記支持部材が前記第２ベルトの前記ニップ部の領域における内周面を外側に向けて押すように、前記支持部材を付勢する付勢部材と、
前記支持部材又は前記第２フレームに設けられ、前記第１ベルトユニットと前記第２ベルトユニットとが前記ニップ部を形成している状態で、前記第１フレームに突き当たる突き当て部と、を有する
ことを特徴とするシート搬送装置。
【請求項１０】
前記突き当て部は、前記支持部材に設けられていることを特徴とする請求項９に記載のシート搬送装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、シートを搬送するシート搬送装置に関する。
続きを表示（約 4,400 文字）【背景技術】
【０００２】
特許文献１には、一対のベルトによりシートを挟持搬送しつつ、このシートをヒータにより加熱する構成が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１５２９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここで、一対のベルトによりシートを挟持搬送する構成では、一対のベルトにより形成されるニップ部の圧力を均一にすることが望まれる場合がある。例えば、インクを吐出して画像が形成されたシートを搬送する場合、ニップ圧が高いとシート上のインクがベルトに付着してシートから剥がれてしまう虞がある。このために一方のベルトの内側をパッドのような支持部材で支持した状態で他方のベルトを押し付けることにより、均一なニップ圧を得ることが考えられる。
【０００５】
また、ジャム処理や部品の交換などを考慮して、一対のベルトを互いに離間した離間位置とシートを挟持搬送するためのニップ位置との間で相対移動させる構成とする場合がある。この場合、一対のベルトのうちの何れかのベルトを離間位置とニップ位置との間で移動させた際に、部品の製造ばらつきなどにより一対のベルトの相対位置がばらついてしまう虞がある。一対のベルトの相対位置がばらつくと、支持部材により支持された一方のベルトに対して他方のベルトを安定して押し付けることができず、ニップ部の形成が不安定になる虞がある。
【０００６】
本発明は、一対のベルトを離間位置とニップ位置に移動可能な構成であっても、安定したニップ部を形成できる構成を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の一態様は、回転する無端状の第１ベルトを有する第１ベルトユニットと前記第１ベルトとの間でシートを挟持搬送するためにニップ部を形成し、回転する無端状の第２ベルトを有する第２ベルトユニットと、を備え、前記第１ベルトユニットと前記第２ベルトユニットとのうちの何れか一方のベルトユニットは、前記第１ベルトと前記第２ベルトとで前記ニップ部を形成するニップ位置と、前記ニップ位置よりも前記第１ベルトと前記第２ベルトとが離間した離間位置とに、他方のベルトユニットに対して移動可能であるシート搬送装置であって、前記第１ベルトユニットは、前記第１ベルトと、前記第１ベルトの回転方向に関して前記ニップ部を挟むように配置された第１ローラ及び第２ローラを含み、前記第１ベルトを張架する複数の第１張架部材と、前記複数の第１張架部材を支持する第１フレームと、前記第１ローラを回転自在に支持する第１軸受部材と、前記第１軸受部材を前記第１フレームに対して移動可能に保持する第１保持部材と、前記第１ローラが前記第１ベルトの内周面を外側に向けて押すように、前記第１保持部材を第１方向に向けて付勢する第１付勢部材と、前記第２ローラを回転自在に支持する第２軸受部材と、前記第２軸受部材を前記第１フレームに対して移動可能に保持する第２保持部材と、前記第２ローラが前記第１ベルトの内周面を外側に向けて押すように、前記第２保持部材を第２方向に向けて付勢する第２付勢部材と、を有し、前記第２ベルトユニットは、前記第２ベルトと、前記第２ベルトを張架する複数の第２張架部材と、前記複数の第２張架部材を支持する第２フレームと、前記第２フレームに支持され、前記第２ベルトの前記ニップ部の領域における内周面に当接して前記第２ベルトを支持する支持部材と、前記第２フレームに設けられ、前記第１ベルトユニットと前記第２ベルトユニットとが前記ニップ部を形成している状態で、前記第１方向に付勢された前記第１軸受部材又は前記第１保持部材に突き当たる第１突き当て部と、前記第２フレームに設けられ、前記第１ベルトユニットと前記第２ベルトユニットとが前記ニップ部を形成している状態で、前記第２方向に付勢された前記第２軸受部材又は前記第２保持部材に突き当たる第２突き当て部と、を有することを特徴とするシート搬送装置である。
【０００８】
本発明の一態様は、回転する無端状の第１ベルトを有する第１ベルトユニットと前記第１ベルトとの間でシートを挟持搬送するためにニップ部を形成し、回転する無端状の第２ベルトを有する第２ベルトユニットと、を備え、前記第１ベルトユニットと前記第２ベルトユニットとのうちの何れか一方のベルトユニットは、前記第１ベルトと前記第２ベルトとで前記ニップ部を形成するニップ位置と、前記ニップ位置よりも前記第１ベルトと前記第２ベルトとが離間した離間位置とに、他方のベルトユニットに対して移動可能であるシート搬送装置であって、前記第１ベルトユニットは、前記第１ベルトと、前記第１ベルトを張架する複数の第１張架部材と、前記複数の第１張架部材を支持する第１フレームと、を有し、前記第２ベルトユニットは、前記第２ベルトと、前記第２ベルトを張架する複数の第２張架部材と、前記複数の第２張架部材を支持する第２フレームと、前記第２フレームに対して移動可能に支持され、前記第２ベルトの前記ニップ部の領域における内周面に当接して前記第２ベルトを支持する支持部材と、前記支持部材が前記第２ベルトの前記ニップ部の領域における内周面を外側に向けて押すように、前記支持部材を付勢する付勢部材と、前記支持部材又は前記第２フレームに設けられ、前記第１ベルトユニットと前記第２ベルトユニットとが前記ニップ部を形成している状態で、前記第１フレームに突き当たる突き当て部と、を有することを特徴とするシート搬送装置である。
【０００９】
本発明の一態様は、回転する無端状の第１ベルトを有する第１ベルトユニットと前記第１ベルトとの間でシートを挟持搬送するためにニップ部を形成し、回転する無端状の第２ベルトを有する第２ベルトユニットと、を備え、前記第１ベルトユニットと前記第２ベルトユニットとのうちの何れか一方のベルトユニットは、前記第１ベルトと前記第２ベルトとで前記ニップ部を形成するニップ位置と、前記ニップ位置よりも前記第１ベルトと前記第２ベルトとが離間した離間位置とに、他方のベルトユニットに対して移動可能であるシート搬送装置であって、前記第１ベルトユニットは、前記第１ベルトと、前記第１ベルトの回転方向に関して前記ニップ部を挟むように配置された第１ローラ及び第２ローラを含み、前記第１ベルトを張架する複数の第１張架部材と、前記複数の第１張架部材を支持する第１フレームと、前記第１ローラを回転自在に支持する第１軸受部材と、前記第１軸受部材を前記第１フレームに対して移動可能に保持する第１保持部材と、前記第２ローラを回転自在に支持する第２軸受部材と、前記第２軸受部材を前記第１フレームに対して移動可能に保持する第２保持部材と、を有し、前記第２ベルトユニットは、前記第２ベルトと、前記第２ベルトを張架する複数の第２張架部材と、前記複数の第２張架部材を支持する第２フレームと、前記第２フレームに支持され、前記第２ベルトの前記ニップ部の領域における内周面に当接して前記第２ベルトを支持する支持部材と、前記第２フレームに設けられ、前記第１ベルトユニットと前記第２ベルトユニットとが前記ニップ部を形成している状態で、前記第１軸受部材又は前記第１保持部材と対向する第１対向部と、前記第２フレームに設けられ、前記第１ベルトユニットと前記第２ベルトユニットとが前記ニップ部を形成している状態で、前記第２軸受部材又は前記第２保持部材と対向する第２対向部と、を有し、前記第１対向部に対して前記第１軸受部材又は前記第１保持部材を第１所定位置に位置決めした状態で、前記第１保持部材を前記第１フレームに対して固定する第１固定部材と、前記第２対向部に対して前記第２軸受部材又は前記第２保持部材を第２所定位置に位置決めした状態で、前記第２保持部材を前記第１フレームに対して固定する第２固定部材と、を備えたことを特徴とするシート搬送装置である。
【００１０】
本発明の一態様は、回転する無端状の第１ベルトを有する第１ベルトユニットと前記第１ベルトとの間でシートを挟持搬送するためにニップ部を形成し、回転する無端状の第２ベルトを有する第２ベルトユニットと、を備え、前記第１ベルトユニットと前記第２ベルトユニットとのうちの何れか一方のベルトユニットは、前記第１ベルトと前記第２ベルトとで前記ニップ部を形成するニップ位置と、前記ニップ位置よりも前記第１ベルトと前記第２ベルトとが離間した離間位置とに、他方のベルトユニットに対して移動可能であるシート搬送装置であって、前記第１ベルトユニットは、前記第１ベルトと、前記第１ベルトの回転方向に関して前記ニップ部を挟むように配置された第１ローラ及び第２ローラを含み、前記第１ベルトを張架する複数の第１張架部材と、前記複数の第１張架部材を支持する第１フレームと、前記第１ローラを回転自在に支持する第１軸受部材と、前記第１軸受部材を前記第１フレームに対して移動可能に保持する第１保持部材と、前記第２ローラを回転自在に支持する第２軸受部材と、前記第２軸受部材を前記第１フレームに対して移動可能に保持する第２保持部材と、前記第２ローラが前記第１ベルトの内周面を外側に向けて押すように、前記第２保持部材を第２方向に向けて付勢する第２付勢部材と、を有し、前記第２ベルトユニットは、前記第２ベルトと、前記第２ベルトを張架する複数の第２張架部材と、前記複数の第２張架部材を支持する第２フレームと、前記第２フレームに支持され、前記第２ベルトの前記ニップ部の領域における内周面に当接して前記第２ベルトを支持する支持部材と、前記第２フレームに設けられ、前記第１ベルトユニットと前記第２ベルトユニットとが前記ニップ部を形成している状態で、前記第１軸受部材又は前記第１保持部材と対向する対向部と、前記第２フレームに設けられ、前記第１ベルトユニットと前記第２ベルトユニットとが前記ニップ部を形成している状態で、前記第２方向に付勢された前記第２軸受部材又は前記第２保持部材に突き当たる突き当て部と、を有し、前記対向部に対して前記第１軸受部材又は前記第１保持部材を所定位置に位置決めした状態で、前記第１保持部材を前記第１フレームに対して固定する固定部材を備えたことを特徴とするシート搬送装置である。
【発明の効果】
（【００１１】以降は省略されています）
