公開番号2025063476
公報種別公開特許公報(A)
公開日2025-04-16
出願番号2023172703
出願日2023-10-04
発明の名称プロジェクター
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類G03B 21/14 20060101AFI20250409BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】光利用効率を向上できるプロジェクターを提供する。
【解決手段】本発明のプロジェクターは、第1波長帯の第1レーザー光を含む光を射出する光源と、誘電体多層膜で形成され、入射する第1レーザー光のうちの第1偏光成分を分離する第1偏光素子と、第1偏光素子で分離された第1レーザー光のうちの第1偏光成分を変調する第1透過型液晶パネルと、第1透過型液晶パネルで変調された光を投射する投射光学系と、を備える。第1偏光素子は、第1レーザー光のうちの第1偏光成分を分離することにより第1偏光成分を第1透過型液晶パネルに入射させる。
【選択図】図1
特許請求の範囲【請求項１】
第１波長帯の第１レーザー光を含む光を射出する光源と、
誘電体多層膜で形成され、入射する前記第１レーザー光のうちの第１偏光成分を分離する第１偏光素子と、
前記第１偏光素子で分離された前記第１レーザー光のうちの前記第１偏光成分を変調する第１透過型液晶パネルと、
前記第１透過型液晶パネルで変調された光を投射する投射光学系と、
を備え、
前記第１偏光素子は、前記第１レーザー光のうちの前記第１偏光成分を分離することにより前記第１偏光成分を前記第１透過型液晶パネルに入射させる、
プロジェクター。
続きを表示（約 1,800 文字）【請求項２】
前記光源から射出された前記光を前記第１偏光成分に変換する偏光変換素子をさらに備える、
請求項１に記載のプロジェクター。
【請求項３】
前記光源から射出される前記光は、前記第１波長帯とは異なる第２波長帯の蛍光からなる第２光をさらに含み、
前記第１偏光素子は、入射する前記第２光を透過することにより、前記第１レーザー光の前記第１偏光成分と前記第２光とを分離する、
請求項１に記載のプロジェクター。
【請求項４】
前記光源から射出される前記光は、前記第１波長帯とは異なる第３波長帯の第２レーザー光をさらに含み、
前記第１レーザー光を反射し前記第２レーザー光を透過することにより、前記第１レーザー光と前記第２レーザー光とを分離する光分離素子と、
誘電体多層膜で形成され、前記光分離素子から入射する前記第２レーザー光のうちの前記第１偏光成分を反射することにより分離する第２偏光素子と、
前記第２偏光素子により分離された前記第２レーザー光のうちの前記第１偏光成分を変調する第２透過型液晶パネルと、をさらに備える、
請求項１に記載のプロジェクター。
【請求項５】
前記光源から射出される前記光は、前記第１レーザー光および前記第２レーザー光とは異なる第４波長帯の第３レーザー光をさらに含み、
前記第２偏光素子は、前記第３レーザー光を透過することにより、前記第２レーザー光の前記第１偏光成分の光路と前記第３レーザー光の光路とを分離する、
請求項４に記載のプロジェクター。
【請求項６】
誘電体多層膜で形成され、前記第２偏光素子を透過して入射する前記第３レーザー光のうちの前記第１偏光成分を反射することにより分離する第３偏光素子と、
前記第３偏光素子により分離された前記第３レーザー光のうちの前記第１偏光成分を変調する第３透過型液晶パネルと、をさらに備える、
請求項５に記載のプロジェクター。
【請求項７】
前記第１レーザー光は青色レーザー光であり、
前記第２レーザー光は緑色レーザー光であり、
前記第３レーザー光は赤色レーザー光である、
請求項６に記載のプロジェクター。
【請求項８】
前記光源から射出される前記光は、前記第１波長帯とは異なる第４波長帯の第２レーザー光をさらに含み、
前記第２光を反射し前記第２レーザー光を透過することにより、前記第２光と前記第２レーザー光とを分離する光分離素子と、
誘電体多層膜で形成され、前記光分離素子から入射する前記第２レーザー光のうちの前記第１偏光成分を反射することにより分離する第２偏光素子と、
前記第２偏光素子により分離された前記第２レーザー光のうちの前記第１偏光成分を変調する第２透過型液晶パネルと、をさらに備える、
請求項３に記載のプロジェクター。
【請求項９】
前記光源から射出される光は、前記第１波長帯とは異なる第４波長帯の第２レーザー光をさらに含み、
前記第１偏光素子は、
前記光源から射出される前記光が入射する第１面側に配置され、前記第２レーザー光を透過させつつ前記第１レーザー光のうちの前記第１偏光成分を反射する第１膜と、
前記第１面とは反対の第２面側に配置され、前記第２レーザー光のうちの前記第１偏光成分を反射させつつ前記第１レーザー光のうちの前記第１偏光成分と異なる偏光方向の第２偏光成分および前記第２レーザー光のうちの前記第２偏光成分を透過する第２膜と、を有し、
前記第１偏光素子から入射する前記第１レーザー光のうちの前記第１偏光成分を反射し、前記第１偏光素子から入射する前記第２レーザー光のうちの前記第１偏光成分を透過させることにより、前記第１レーザー光の前記第１偏光成分と前記第２レーザー光の前記第１偏光成分とを分離する光分離素子と、
前記第１偏光素子の前記第２膜を透過した前記第２レーザー光のうちの前記第２偏光成分を変調する第２透過型液晶パネルと、をさらに備える、
請求項１に記載のプロジェクター。
【請求項１０】
前記第１偏光素子は前記第１偏光成分を反射することで前記第１レーザー光から分離する、
請求項１に記載のプロジェクター。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明はプロジェクターに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、プロジェクターにおいて、レーザー光等の高光密度の光を利用する場合において、液晶パネルの入射側偏光板としてワイヤーグリッド構造の偏光板を用いることが知られている（例えば、下記特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－００３２０９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述のようなワイヤーグリッド構造の偏光板は、所定の偏光方向の光を透過させる際、表面における界面反射等によりロスが生じるため、光利用効率が低下するという課題があった。
【課題を解決するための手段】
【０００５】
上記の課題を解決するために、本発明の一つの態様のプロジェクターは、第１波長帯の第１レーザー光を含む光を射出する光源と、誘電体多層膜で形成され、入射する前記第１レーザー光のうちの第１偏光成分を分離する第１偏光素子と、前記第１偏光素子で分離された前記第１レーザー光のうちの前記第１偏光成分を変調する第１透過型液晶パネルと、前記第１透過型液晶パネルで変調された光を投射する投射光学系と、を備え、第１偏光素子は、前記第１レーザー光のうちの前記第１偏光成分を分離することにより前記第１偏光成分を前記第１透過型液晶パネルに入射させる。
【図面の簡単な説明】
【０００６】
第１実施形態のプロジェクターの概略構成を示す図である。
照明装置の構成を示す図である。

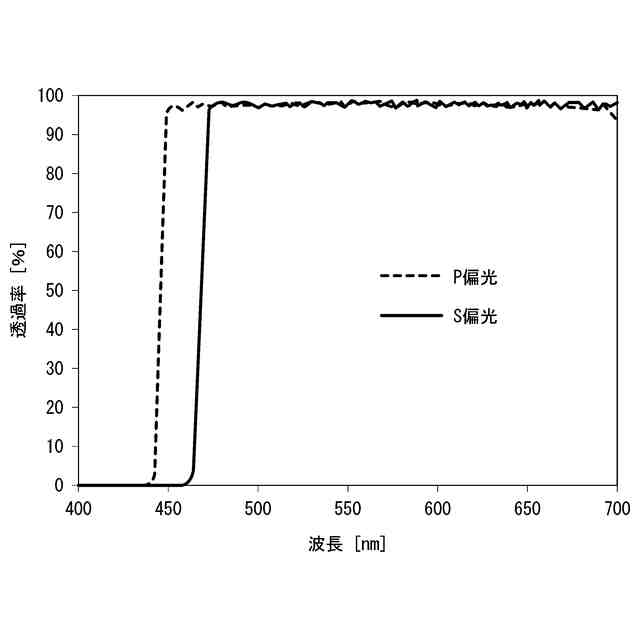

第１偏光素子の分光特性を示すグラフである。

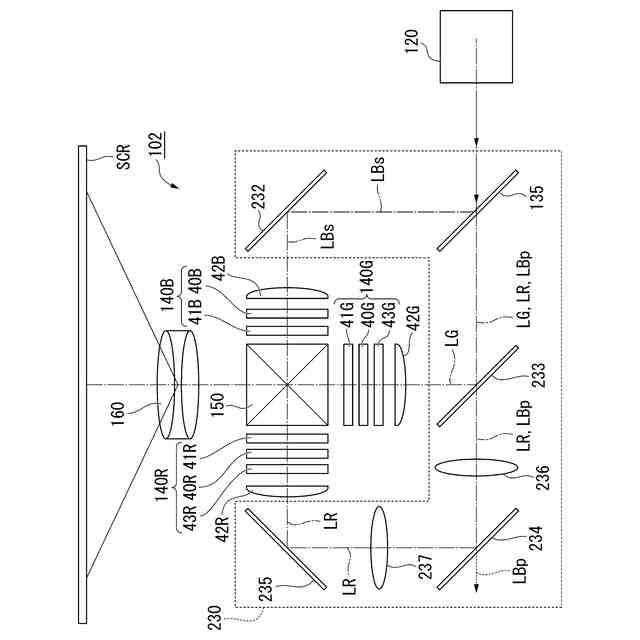

第２実施形態のプロジェクターの概略構成を示す図である。

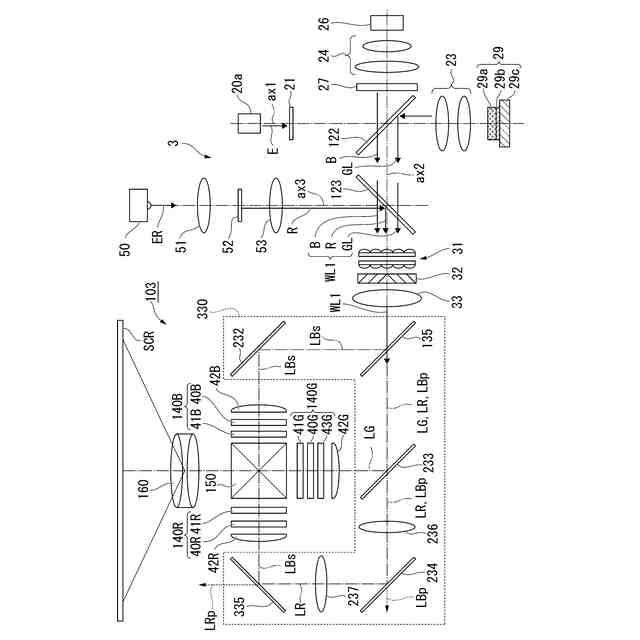

第２実施形態のプロジェクターの概略構成を示す図である。

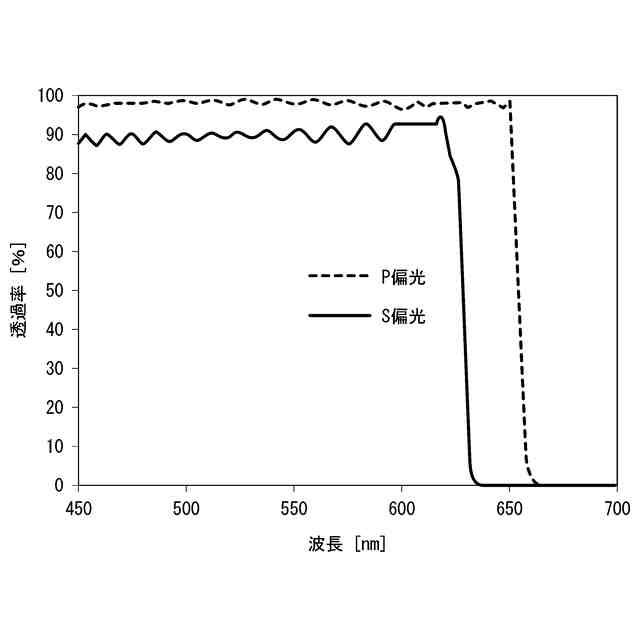

第２偏光素子の分光特性を示すグラフである。

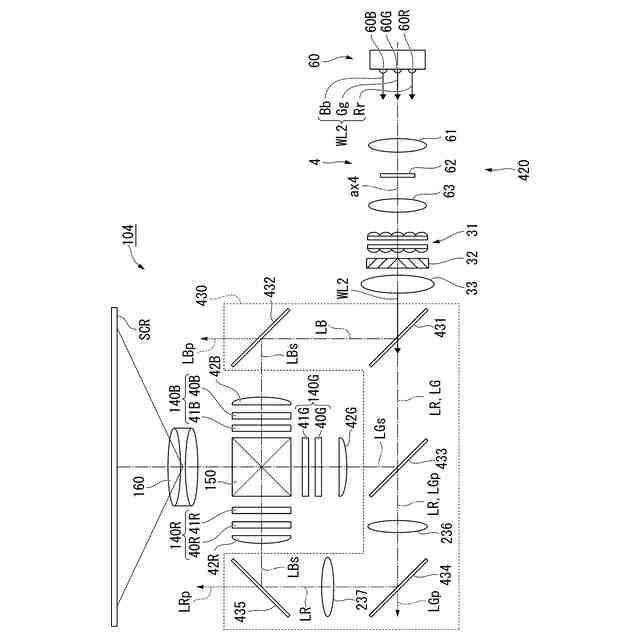

第４実施形態のプロジェクターの概略構成を示す図である。

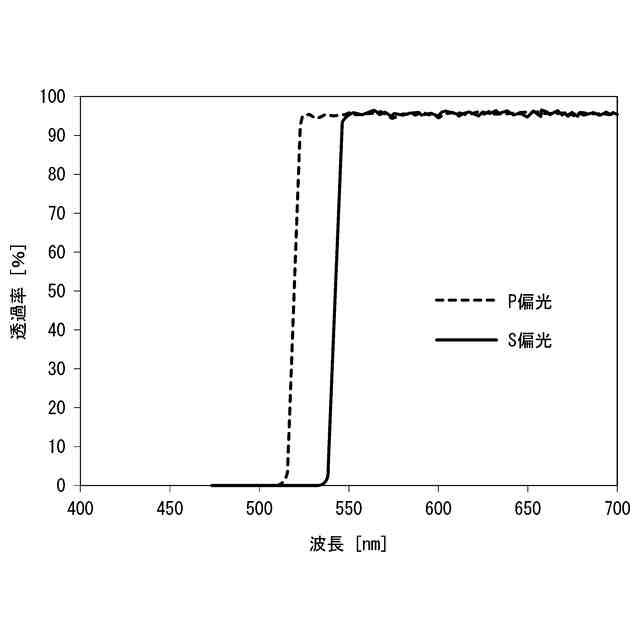

第２偏光素子の分光特性を示すグラフである。

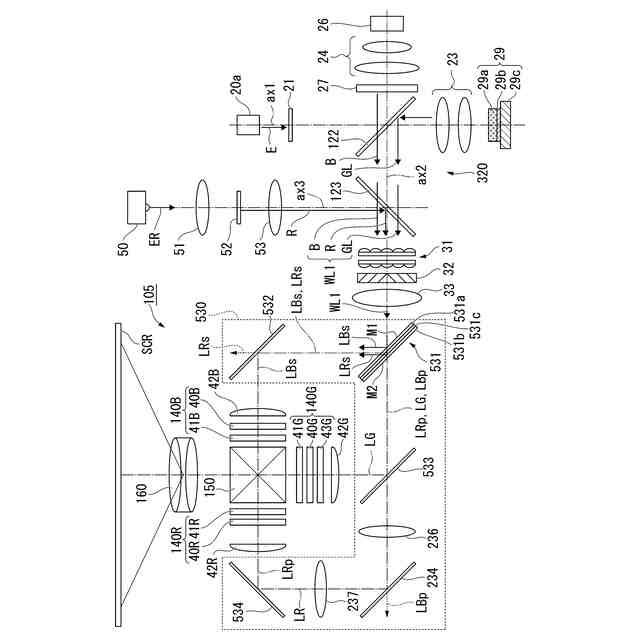

第５実施形態のプロジェクターの概略構成を示す図である。
【発明を実施するための形態】
【０００７】
以下、本発明の実施形態について説明する。
本実施形態のプロジェクターは、光変調装置として液晶パネルを用いたプロジェクターの一例である。
以下の各図面においては各構成要素を見やすくするため、構成要素によって寸法の縮尺を異ならせて示すことがある。
【０００８】
（第１実施形態）

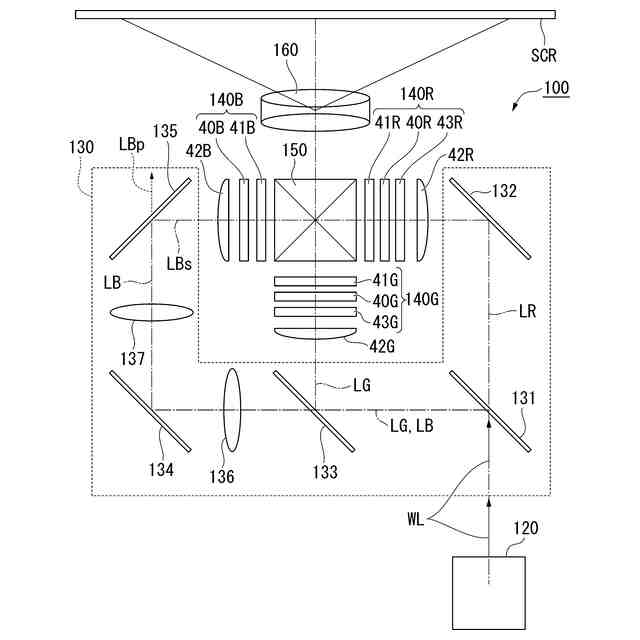

図１は、本実施形態のプロジェクター１００の概略構成を示す図である。
図１に示すように、本実施形態のプロジェクター１００は、スクリーンＳＣＲ上に映像を表示する投射型画像表示装置である。プロジェクター１００は、照明装置１２０と、色分離光学系１３０と、光変調装置１４０Ｒ，１４０Ｇ，１４０Ｂと、色合成光学系１５０と、投射光学系１６０と、を備える。プロジェクター１００は、３つの光変調装置を有する３板式のプロジェクターである。
【０００９】
照明装置１２０は、色分離光学系１３０に向けて、照明光ＷＬを射出する。照明光ＷＬは、プロジェクター１００における照明光であり、赤色光ＬＲ、緑色光ＬＧ及び青色光ＬＢを含む。
【００１０】

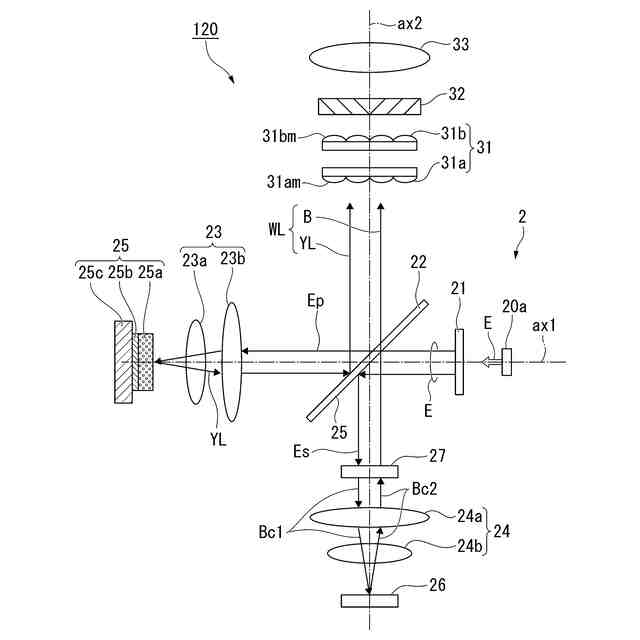

図２は照明装置１２０の構成を示す図である。
図２に示すように、照明装置１２０は、光源２と、レンズインテグレーター３１と、偏光変換素子３２と、重畳レンズ３３と、を備えている。
（【００１１】以降は省略されています）
