特許ウォッチ

公開番号2025062546
公報種別公開特許公報(A)
公開日2025-04-14
出願番号2023180612
出願日2023-10-02
発明の名称手動除排雪具
出願人個人
代理人
主分類E01H 1/12 20060101AFI20250407BHJP(道路,鉄道または橋りょうの建設)
要約【課題】雪運搬部バケットに柄を付けた手動除排雪具を提供する。
【解決手段】雪運搬部バケットと把手からなる手動除排雪具で、把手部は左右の縦杆部と横杆部を設け、雪運搬部バケット側面両側から縦杆部を設け、縦杆部にバケット後方斜め上に凸形状の柄を設け、横杆部中央に凹形状の把手を設け、雪運搬部バケット側面両側に装着したことを特徴とする手動除排雪具。
【選択図】図1
特許請求の範囲【請求項１】
雪運搬部バケット（１）と把手部からなる手動除排雪具であり、把手部は左右の縦杆部（３）とそれらをつなぐ横杆部（５）からなり、雪運搬部バケット（１）の側面両側から縦杆部（３）を設け、縦杆部（３）にバケット後方斜め上に凸形状の柄（２）をバケットの位置より後方に突起させるように設け、横杆部（５）の中央に凹形状の把手（４）を設けたことを特徴とする手動除排雪具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、雪運搬部のバケットに柄を付けた手動除排雪具に関するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、除排雪するために雪運搬部のバケット側面両側より斜め上に直線の柄と頂部の柄を設けた運搬排雪具が使用されているが、排雪する際バケットを起立させにくく体を前のめりにし腰に負担をかける角度で排雪していた。
【０００３】
上記を解決するために両側杆の中間にハンドルを付設した除排雪具があった（特許文献１参照）。
また、両サイドに弓状態の半円を描いた支持具が付いた除排雪具があった（特許文献２参照）。
【先行技術文献】
【特許文献】
【０００４】
実用新案第３０２６８５３号公報
特開２００４－６８５７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
そのために次のような問題点があった。
（イ）自分で補助具を取り付けなければならなかった。
（ロ）両サイド全域に半円の支持具を付けることにより、支持具分の重さが加わった。
本発明は、これらの問題点を解決するためになされたものである。
【課題を解決するための手段】
【０００６】
雪運搬部バケットと把手からなる手動除排雪具で把手部は左右の縦杆部と横杆部をける。
雪運搬部バケット側面両側から縦杆部を設け縦杆部にバケット後方斜め上に凸形状の柄を設ける。
横杆部中央に凹形状の把手を設ける。
前記構成を有する把手を雪運搬部バケット側面両側に装着する。
以上を特徴とする手動除排雪具である。
【発明の効果】
【０００７】
装着済みの柄は用途により握る位置を選べ、排雪時には凸形状の柄を握りバケットを起立させれば地面に対して垂直に立つため前のめりな姿勢にならず腰への負担も軽減しながら排雪でき、横杆部と凹形状の把手は雪の運搬時とバケット起立時において作業を支障なくこなせる形状である。
また、支持具、補助具を加えるのではなく柄の形状を変えただけなので加重も抑えられた。
【図面の簡単な説明】
【０００８】

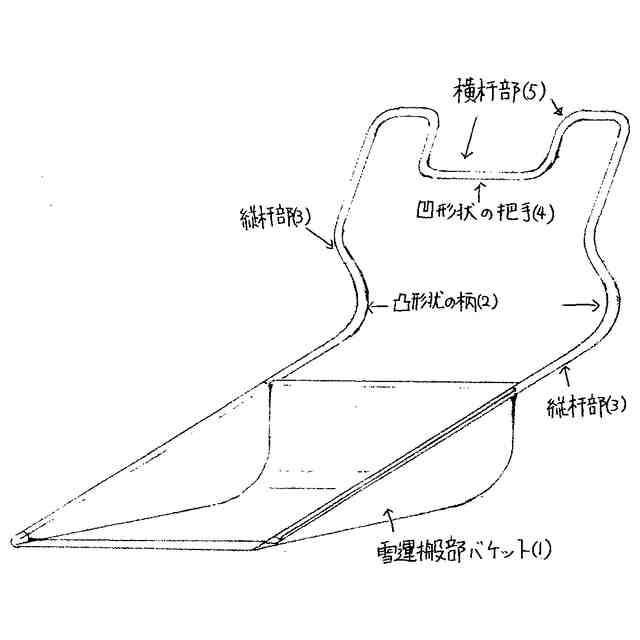

本発明の斜視図である。

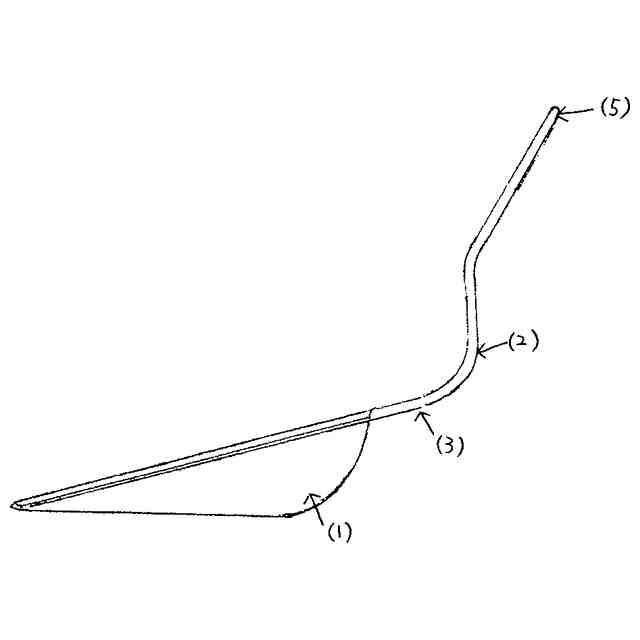

本発明の一部を切り欠いた側面図である。
【発明を実施するための形態】
【０００９】
以下、本発明を実施するための形態について説明する。
（イ）雪運搬部バケット（１）と把手部からなる手動除排雪具である。把手部は左右の縦杆部（３）とそれらをつなぐ横杆部（５）からなる。
（ロ）雪運搬部バケット（１）の側面両側から縦杆部（３）を設け、縦杆部（３）にバケット後方斜め上に凸形状の柄（２）をバケットの位置より後方に突起させるように設ける。
（ハ）横杆部（５）の中央に凹形状の把手（４）を設ける。
（二）前記構成を有する把手を、雪運搬部バケット（１）側面両側に装着する。
本発明は以上のような構成である。
本発明を使用するときは、横杆部（５）を握り雪を運ぶ。排雪時には片手を離し
凹形状の把手（４）を握り柄を押し上げると同時にもう片方の手を凸形状の柄（２）に持ち替え把手（４）の手をもう一方凸形状の柄（２）に持ち替え雪運搬部のバケット（１）を起立させることで、地面に対して垂直に立ち雪残りせず排雪できる。
凸形状の柄（２）はバケット後方より斜め上に設けバケットの位置より後方に突起するように設けていることにより、作業者手前に凸形状の柄（２）がくるため前のめりな姿勢をとらずともバケット（１）の起立が容易に可能となる。
しかも横杆部中央把手の形状が凹形状となっているため、柄を押し上げる際、体に当たる事なく動作できる。
また雪運搬部の素材はプラスチックでも鉄でもよい。
【符号の説明】
【０００１０】
１雪運搬部バケット
２凸形状の柄
３縦杆部
４凹形状の把手
５横杆部
