公開番号2025062156
公報種別公開特許公報(A)
公開日2025-04-14
出願番号2023171036
出願日2023-10-02
発明の名称壁高欄一体型床版とその製造方法
出願人三井住友建設株式会社
代理人個人,個人
主分類E01D 19/12 20060101AFI20250407BHJP(道路,鉄道または橋りょうの建設)
要約【課題】現場の作業を低減する。
【解決手段】床版部2と、床版部2と一体打設された壁高欄部3と、を有するプレキャスト製の壁高欄一体型床版1が提供される。
【選択図】図3
特許請求の範囲【請求項１】
床版部と、前記床版部と一体打設された壁高欄部と、を有するプレキャスト製の壁高欄部一体型床版。
続きを表示（約 700 文字）【請求項２】
概ね前記壁高欄部の高さ方向に延びる鉄筋を有し、
前記床版部は他の床版部との接合部と平行に延びるプレテンション方式の第１の緊張材を有し、
前記鉄筋の下端部が拡径され、前記下端部が前記第１の緊張材の上方且つ前記床版部の上面の下方にある、請求項１に記載の壁高欄部一体型床版。
【請求項３】
前記第１の緊張材の端部を収容し前記床版部の側面のみに開口する箱抜き部と、前記箱抜き部に充填された充填材と、を有する、請求項１または２に記載の壁高欄部一体型床版。
【請求項４】
前記床版部は前記接合部と直交する方向に延びるポストテンション式の第２の緊張材を有している、請求項１または２に記載の壁高欄部一体型床版。
【請求項５】
床版部と壁高欄部とを一体打設することを有する、プレキャスト製の壁高欄部一体型床版の製造方法。
【請求項６】
前記床版部を打設する前に、他の床版部との接合部と平行に延びる第１の緊張材を配置し緊張させることと、
前記床版部を打設した後に、前記第１の緊張材の端部が前記床版部の箱抜き部に収容されるように前記第１の緊張材の一部を除去し、前記箱抜き部に充填材を充填することと、を有し、
前記充填材を充填することは、
前記箱抜き部の開口に前記充填材の充填口と空気排出口が設けられるように前記開口を被覆材で覆うことと、
前記空気排出口から前記箱抜き部の空気を抜きながら、前記充填口から前記充填材を注入することと、を有する、請求項５に記載の壁高欄部一体型床版の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は壁高欄一体型床版とその製造方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
橋梁や高速道路の壁高欄は施工期間や現場作業量の削減のため、プレキャスト製とされることがある。特許文献１には、プレキャスト製の壁高欄を現場で床版に取り付けることが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１４８１５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
壁高欄をプレキャスト製とすることで現場の作業の効率化が可能となるが、依然として現場では壁高欄を床版に取り付ける作業が必要となる。本発明は現場の作業をさらに低減することのできる床版と壁高欄を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明によれば、床版部と、床版部と一体打設された壁高欄部と、を有するプレキャスト製の壁高欄一体型床版が提供される。
【発明の効果】
【０００６】
本発明によれば、床版部と壁高欄部が一体打設されたプレキャスト製の壁高欄一体型床版部材が提供されるため、現場の作業をさらに低減することができる。
【図面の簡単な説明】
【０００７】

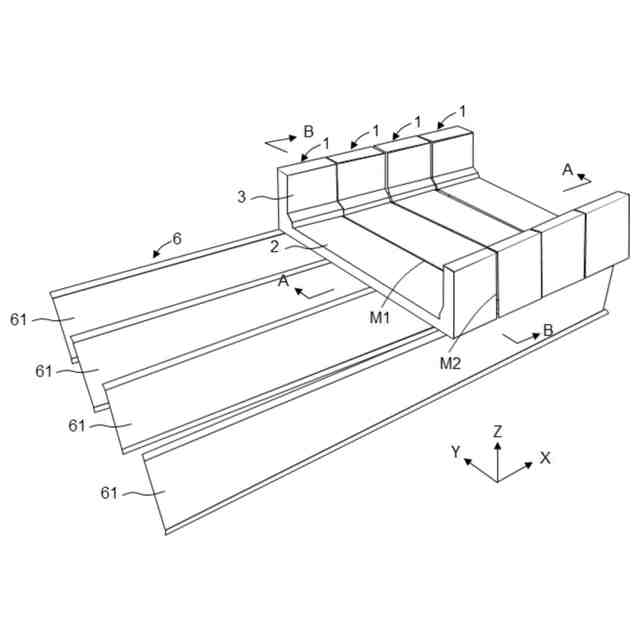

一体型床版と鋼桁の斜視図である。

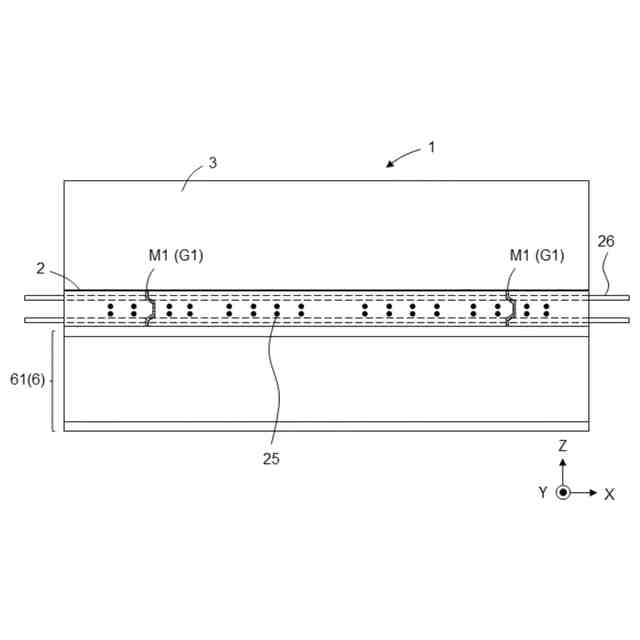

図１のＡ－Ａ線に沿った鋼桁と一体型床版の断面図である。

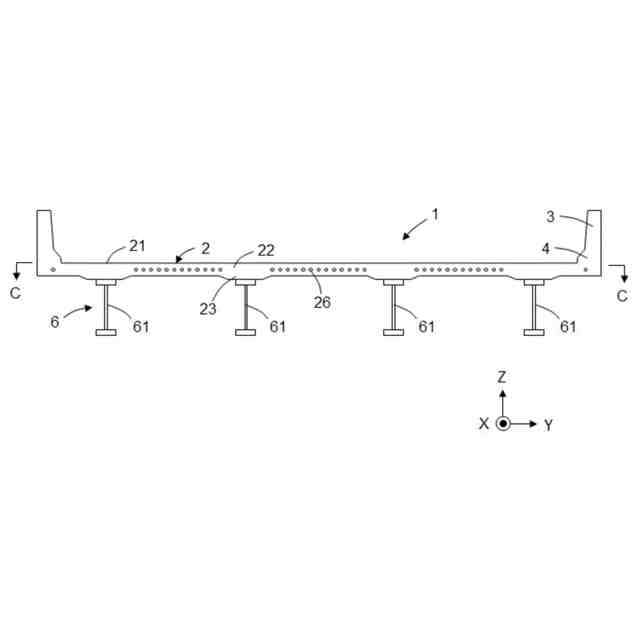

図１のＢ－Ｂ線に沿った鋼桁と一体型床版の断面図である。

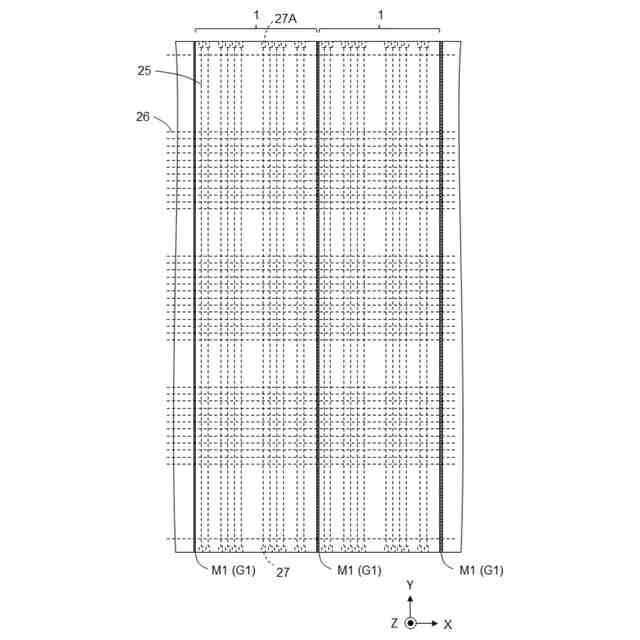

一体型床版の平面図である。

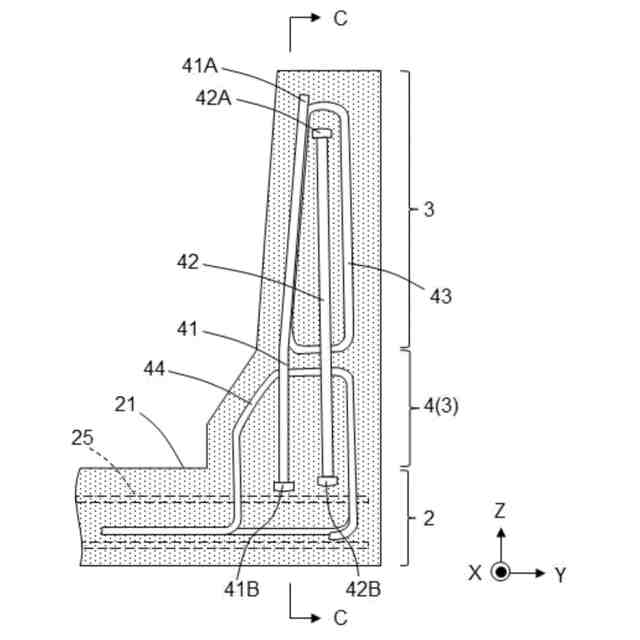

壁高欄部と床版部の接続部の断面図である。

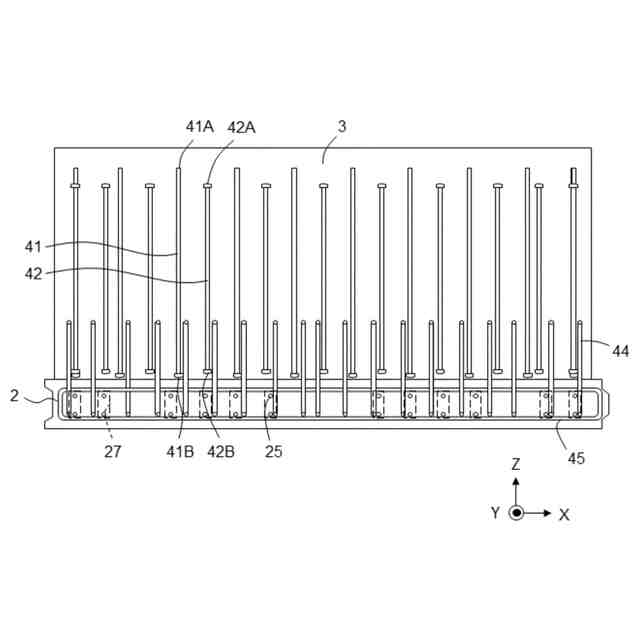

図５のＣ－Ｃ線に沿った断面図である。

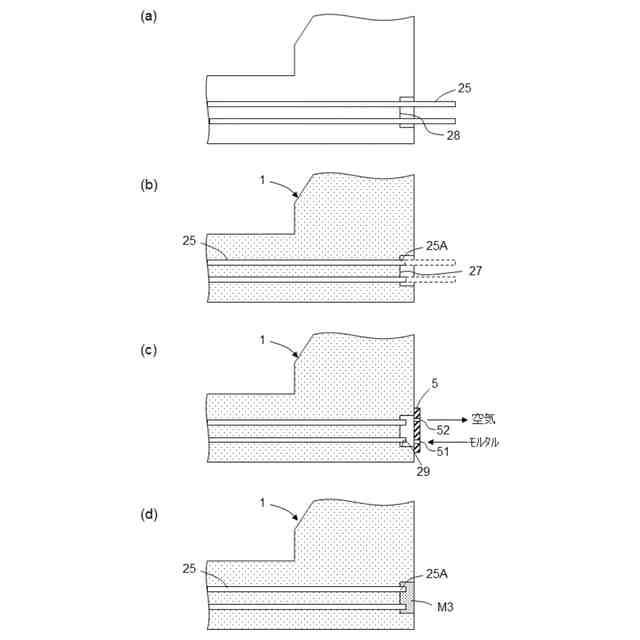

箱抜き部を形成する方法と充填材を充填する方法を示す概略図である。
【発明を実施するための形態】
【０００８】
図面を参照して、本発明の壁高欄一体型床版（以下、一体型床版１という）の実施形態について説明する。図１は一体型床版１と鋼桁６の斜視図、図２は図１のＡ－Ａ線に沿った鋼桁６と一体型床版１の断面図、図３は図１のＢ－Ｂ線に沿った鋼桁６と一体型床版１の断面図、図４は図３のＣ－Ｃ線に沿った一体型床版１の断面図（平面図）、図５は床版部２と壁高欄部３の接続部の断面図、図６は図５のＣ－Ｃ線に沿った断面図である。本実施形態の一体型床版１は橋梁に適用されるが、本発明は橋梁に限定されない。以下の説明及び図面で、橋軸と平行な方向、すなわち鋼桁６の長手方向を橋軸方向Ｘといい、橋軸方向Ｘと直交する方向、すなわち鋼桁６の幅方向を橋軸直交方向Ｙという。橋軸方向Ｘと橋軸直交方向Ｙは直交しており、通常は、橋軸方向Ｘ及び橋軸直交方向Ｙは鉛直方向Ｚと直交している。しかし、橋軸方向Ｘと橋軸直交方向Ｙの少なくともいずれかが鉛直方向Ｚと直交していなくてもよい。鋼桁６は、一例として４本の鋼製梁６１からなり、その上に多数のプレキャスト製の一体型床版１が橋軸方向Ｘに配置されている。鋼製梁６１の高さ（梁せい）は同じであるが、異なっていてもよい。
【０００９】
（一体型床版１の全体構成）
一体型床版１は、床版部２と、床版部２と一体で打設された壁高欄部３と、を有するプレキャストコンクリート製の部材である。一床版部２と壁高欄部３との間に打ち継ぎ部などの明確な境界はないが、ここでは図３、５に示すように、床版部２の上面２１より下方の部分を床版部２とし、床版部２の上面２１より上方の部分を壁高欄部３とする。壁高欄部３の下部、すなわち壁高欄部３の厚さの増加率が大きくなっている部位とその下方部分は地覆４に相当する。本実施形態では、地覆４は壁高欄部３の一部とする。一体型床版１の橋軸方向Ｘの長さは例えば１．５～３ｍであり、橋軸直交方向Ｙの長さは鋼桁６の全幅とほぼ等しい。
【００１０】
図３に示すように、一体型床版１の床版部２は、平板状の本体２２と、本体２２の下面に設けられた複数のリブ２３と、を有している。リブ２３は鋼製梁６１と対向する位置に設けられ、床版部２はリブ２３の位置で鋼桁６に固定される。一体型床版１は橋軸方向Ｘに一つずつ順番に配置され、橋軸方向Ｘに隣接する他の床版部２との間の隙間Ｇ１には、好ましくは無収縮モルタルからなる充填材（間詰材）Ｍ１が充填されている。床版部２と橋軸方向Ｘに隣接する他の床版部２との接合部、すなわち充填材Ｍ１の充填部は橋軸直交方向Ｙと平行である。図１に示すように、一体型床版１の壁高欄部３同士の間の隙間Ｇ２にも充填材Ｍ２が充填されている。
（【００１１】以降は省略されています）
