公開番号2025061799
公報種別公開特許公報(A)
公開日2025-04-11
出願番号2025010595,2019102321
出願日2025-01-24,2019-05-31
発明の名称連結シート、及び衣類貼付物品
出願人スリーエムイノベイティブプロパティズカンパニー
代理人個人,個人,個人,個人,個人
主分類A44B 18/00 20060101AFI20250403BHJP(小間物;貴金属宝石類)
要約【課題】対象物から剥離するときに、発生するノイズを低減することができる連結シートを提供する。
【解決手段】連結シートは、対象物と重ね合わせられることで当該対象物と連結する連結シートであって、第1の主面及び第2の主面を有するシート基材と、シート基材の第1の主面に形成された第1の粘着層と、シート基材の第1の主面から第1の方向へ突出し、第1の主面が広がる第2の方向において互いに離間して配列される複数のフック部材と、を備え、フック部材は、シート基材から第1の方向へ延びて、第1の粘着層の表面から突出する柱部と、柱部の先端部から第2の方向へ広がる頭部と、を備え、頭部の下面は粘着材で覆われている。
【選択図】図2
特許請求の範囲【請求項１】
対象物と重ね合わせられることで当該対象物と連結する連結シートであって、
第１の主面及び第２の主面を有するシート基材と、
前記シート基材の前記第１の主面に形成された第１の粘着層と、
前記シート基材の前記第１の主面から第１の方向へ突出し、前記第１の主面が広がる第２の方向において互いに離間して配列される複数のフック部材と、を備え、
前記フック部材は、
前記シート基材から前記第１の方向へ延びて、前記第１の粘着層の表面から突出する柱部と、
前記柱部の先端部から前記第２の方向へ広がる頭部と、を備え、
前記頭部の少なくとも下面は粘着材で覆われている、連結シート。
続きを表示（約 400 文字）【請求項２】
前記第１の粘着層の粘着力は、２（Ｎ／２５ｍｍ）～１４（Ｎ／２５ｍｍ）である、請求項１に記載の連結シート。
【請求項３】
前記フック部材の前記第１の主面からの高さは、１７０μｍ～３３０μｍである、請求項１又は２に記載の連結シート。
【請求項４】
前記シート基材の前記第２の主面に形成された第２の粘着層を更に備える、請求項１～３の何れか一項に記載の連結シート。
【請求項５】
前記フック部材の前記頭部の上面には、剥離材が塗布されている、請求項１～４の何れか一項に記載の連結シート。
【請求項６】
前記第１の主面が外周側に配置されるようにロール状に巻かれた、請求項１～５の何れか一項に記載の連結シート。
【請求項７】
衣類に連結される連結面に請求項１～６の何れか一項に記載の連結シートを備える衣類貼付物品。

発明の詳細な説明【技術分野】
【０００１】
本発明の一形態は、連結シート、及び衣類貼付物品に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、衣類などに物品を固定するために、粘着材を用いた連結シートが用いられている。例えば、ナプキンなどといった吸収性物品は、連結シートの粘着材を介して下着などの衣類に固定される。例えば、特許文献１には、衣類に物品を剥離自在に取り付けるためのズレ止め粘着剤層を有する連結シートが記載されている。この連結シートは、シート基材の主面に粘着層を有している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－１１５５６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここで、ナプキンなどの物品を衣類から剥がすときには、連結シートの粘着層を衣類から剥離する。この場合、粘着層が衣類から剥離することに伴って、ノイズが発生する。従来の連結シートは、衣類からの剥離時のノイズが大きいという問題があった。従って、衣類などの対象物から連結シートを剥離するときに、発生するノイズを低減することが求められていた。
【課題を解決するための手段】
【０００５】
本発明の一形態における連結シートは、対象物と重ね合わせられることで当該対象物と連結する連結シートであって、第１の主面及び第２の主面を有するシート基材と、シート基材の第１の主面に形成された第１の粘着層と、シート基材の第１の主面から第１の方向へ突出し、第１の主面が広がる第２の方向において互いに離間して配列される複数のフック部材と、を備え、フック部材は、シート基材から第１の方向へ延びて、第１の粘着層の表面から突出する柱部と、柱部の先端部から第２の方向へ広がる頭部と、を備え、頭部の少なくとも下面は粘着材で覆われている。
【発明の効果】
【０００６】
本発明によれば、対象物から連結シートを剥離するときに、発生するノイズを低減することができる。
【図面の簡単な説明】
【０００７】
一実施形態に係る連結シートを備えたナプキンを示す図である。
一実施形態に係る連結シートの一部を示す断面図である。
（ａ）は連結シートをロール状に巻いたロール品を示す斜視図であり、（ｂ）はロール品での連結シートの重なりの様子を示す断面図である。

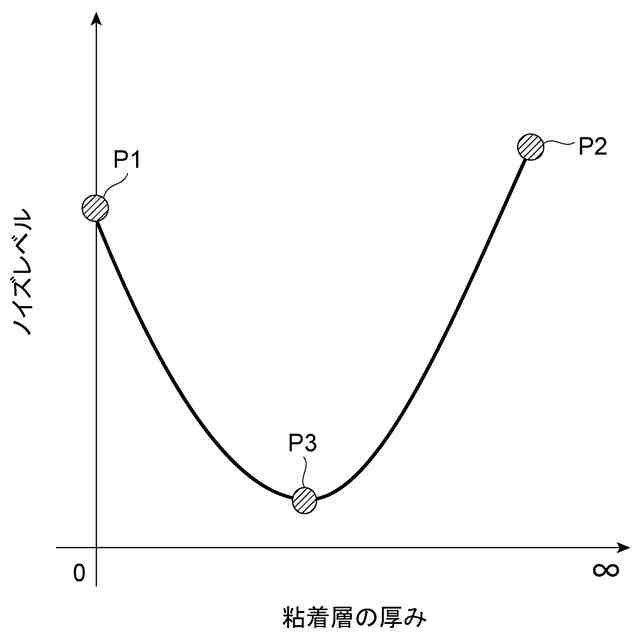

連結シートの第１の粘着層の厚みとノイズレベルとの関係を示すグラフである。
（ａ）は実施例に係る連結シートの拡大写真であり、（ｂ）は粘着材を塗布する前の連結シートを示す拡大写真である。
実施例及び比較例の実験結果を示す表である。
実施例及び比較例の実験結果を示す表である。
実施例及び比較例の実験結果を示す表である。
実施例及び比較例の実験結果を示す表である。
【発明を実施するための形態】
【０００８】
以下、図面を参照して種々の実施形態について詳細に説明する。なお、各図面において同一又は相当の部分に対しては同一の符号を付すこととする。
【０００９】
図１は、本願発明の一形態に係る連結シートを備えたナプキンを示す図である。ナプキン１は、肌に対向し液透過性を有する表面１ａと、衣類に対向し液不透過性である裏面１ｂ（連結面）と、裏面１ｂに設けられた連結シート１００と、を備えている。裏面１ｂは、衣類に対して連結される連結面である。図１に示す例では、裏面１ｂの複数の領域に互いに離間して配置される連結シート１００がそれぞれ設けられている。なお、連結シート１００を設ける領域の数、各領域の形状、及び各領域の寸法はこれに限定されず、任意に設計することができる。また、連結シート１００が適用される物品はナプキンに限定されず、例えば、軽失禁パッド、カイロ（衣類に貼って使用するもの）等に対して適用されてもよい。ナプキンと軽失禁パッドを含めて吸収性物品とも呼ぶ。吸収性物品にさらに衣類に貼って使用するカイロ等を含めて衣類貼付物品とも呼ぶ。
【００１０】
次に、図２を参照して、連結シート１００の構造について説明する。図２は、一実施形態に係る連結シート１００の一部を示す断面図である。なお、説明のために、図２にはＸＹＺ直交座標系が併せて示されている。
（【００１１】以降は省略されています）
