発明の名称模型眼
出願人株式会社トプコン
代理人個人
主分類A61B 3/10 20060101AFI20250403BHJP(医学または獣医学;衛生学)
要約【課題】模型眼を用いた眼科スキャン装置の評価の向上を図る。
【解決手段】実施形態に係る模型眼は、眼科スキャン装置の評価情報を取得するために用いられる。この眼科スキャン装置は、生体眼に対して角膜反射像又は光テコを利用したアライメントを実行し、生体眼をスキャンしてデータを収集するものである。模型眼は、角膜部と、眼底部とを含む。角膜部は、人眼の角膜に相当する。眼底部は、周期的パターンが形成された基準器を摸擬眼底としたものである。角膜部の曲率半径は、略7.7ミリメートルに設定されている。
【選択図】図5

特許請求の範囲【請求項１】
生体眼に対して角膜反射像又は光テコを利用したアライメントを実行し、前記生体眼をスキャンしてデータを収集する眼科スキャン装置の評価情報を取得するための模型眼であって、
人眼の角膜に相当する角膜部と、
周期的パターンが形成された基準器を摸擬眼底とした眼底部と
を含み、
前記角膜部の曲率半径は、略７．７ミリメートルに設定されている、
模型眼。
続きを表示（約 230 文字）【請求項２】
虹彩に相当する虹彩部と、
水晶体に相当する水晶体部と、
硝子体に相当する硝子体部と
を更に含み、
前記角膜部と前記眼底部との間に、前記角膜部の側から順に、前記虹彩部、前記水晶体部、及び硝子体部が配置されており、
前記虹彩部は、瞳孔に相当する開口を形成している、
請求項１の模型眼。
【請求項３】
前記開口の大きさを変化させるための可変部を更に含む、
請求項２の模型眼。

発明の詳細な説明【技術分野】
【０００１】
この発明は、模型眼に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
医療分野では、検査装置、測定装置、撮影装置など様々な装置が用いられる。医療装置は精密機器であり、その性能を十分に発揮させるためには、厳密な評価に基づく調整や校正（較正）が必要である。医療装置の評価には様々な方法があるが、基準器を用いた方法が広く行われている。基準器は標準器（ｓｔａｎｄａｒｄ、ｅｔａｌｏｎ）などとも呼ばれる。
【０００３】
医療装置の評価に用いられる基準器は、典型的には生体の組織や器官のモデル（シミュレーター）であり、放射線診断装置を評価するためのファントムや眼科装置を評価するための模型眼などとして使用されている。基準器は、評価される医療装置の方式、規格、仕様、性能、評価項目などに応じて設計される。
【先行技術文献】
【特許文献】
【０００４】
特開２００４－３５７８６８号公報
特開２０１３－１８８３１４号公報
特開２０１１－０５３４６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
この発明の目的は、生体眼をスキャンしてデータを収集する眼科スキャン装置を評価するための新たな技術を提供することにある。
【課題を解決するための手段】
【０００６】
例示的な態様に係る基準器は、予め設定されたスキャン条件に基づき生体をスキャンしてデータを収集する医療スキャン装置の評価情報を取得するために用いられる。この基準器には、少なくとも１つのスキャン条件に基づき設計されたパターンが形成されている。
【発明の効果】
【０００７】
幾つかの例示的な態様によれば、模型眼を用いた眼科スキャン装置の評価の向上を図ることが可能である。
【図面の簡単な説明】
【０００８】

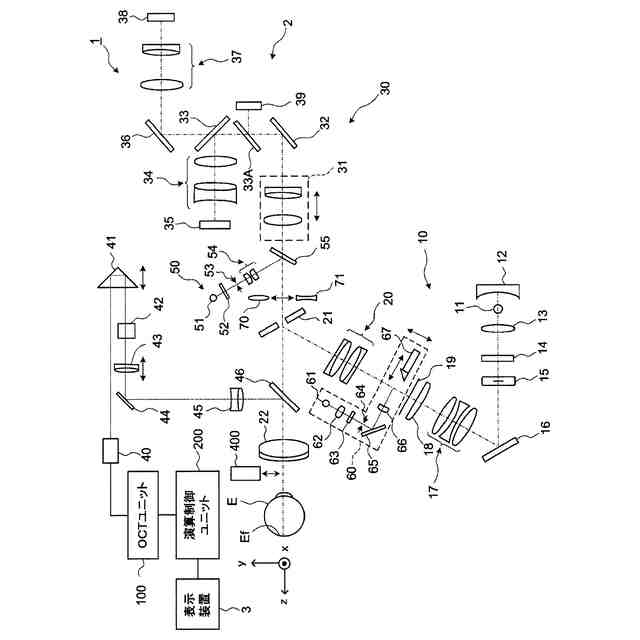

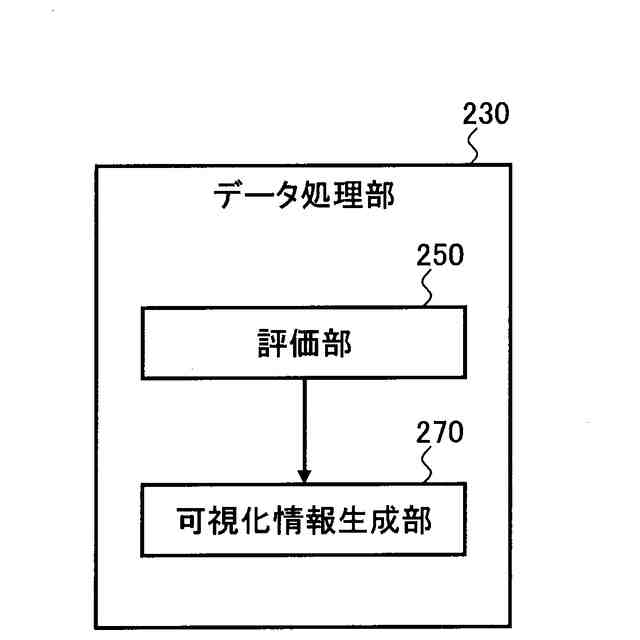

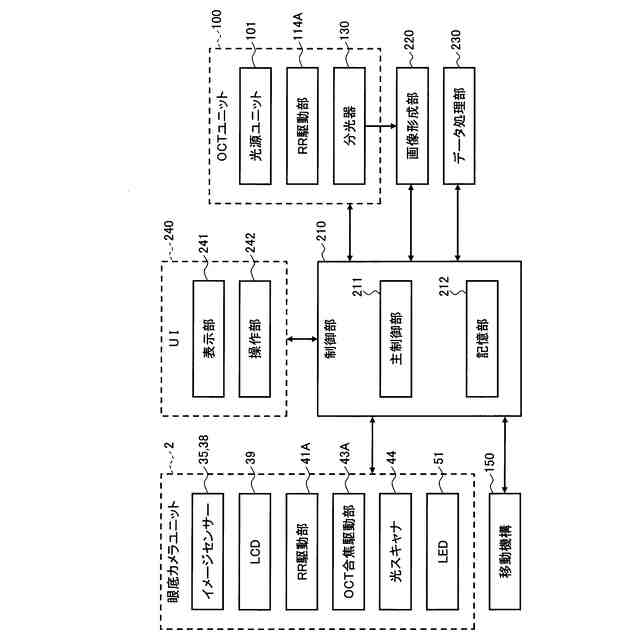

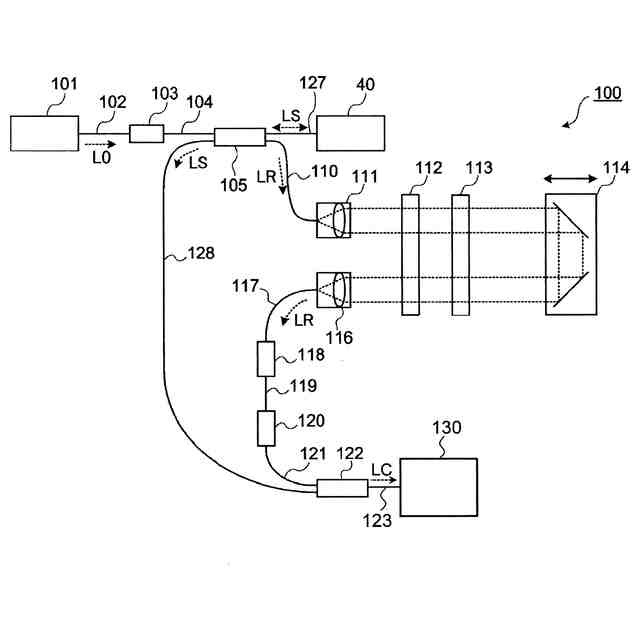

実施形態の例示的な態様に係る眼科装置の構成の一例を表す概略図である。
実施形態の例示的な態様に係る眼科装置の構成の一例を表す概略図である。
実施形態の例示的な態様に係る眼科装置の構成の一例を表す概略図である。
実施形態の例示的な態様に係る眼科装置の構成の一例を表す概略図である。
実施形態の例示的な態様に係る眼科装置の構成の一例を表す概略図である。
実施形態の例示的な態様に係る眼科装置の構成の一例を表す概略図である。
実施形態の例示的な態様に係る眼科装置の構成の一例を表す概略図である。
実施形態の例示的な態様に係る眼科装置の構成の一例を表す概略図である。
実施形態の例示的な態様に係る眼科装置の構成の一例を表す概略図である。

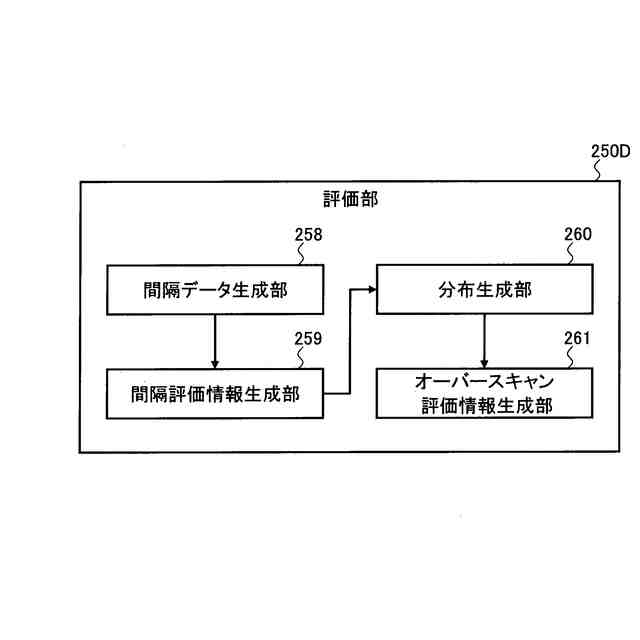

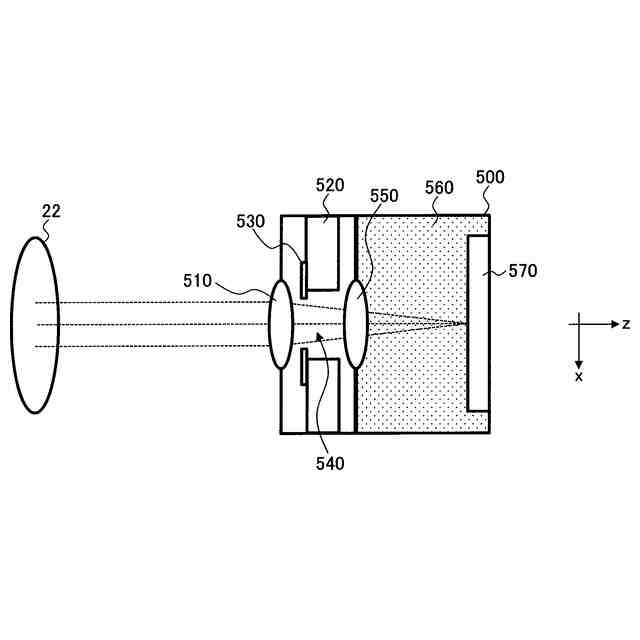

実施形態の例示的な態様に係る眼科装置を評価するための模型眼の構成の一例を表す概略図である。

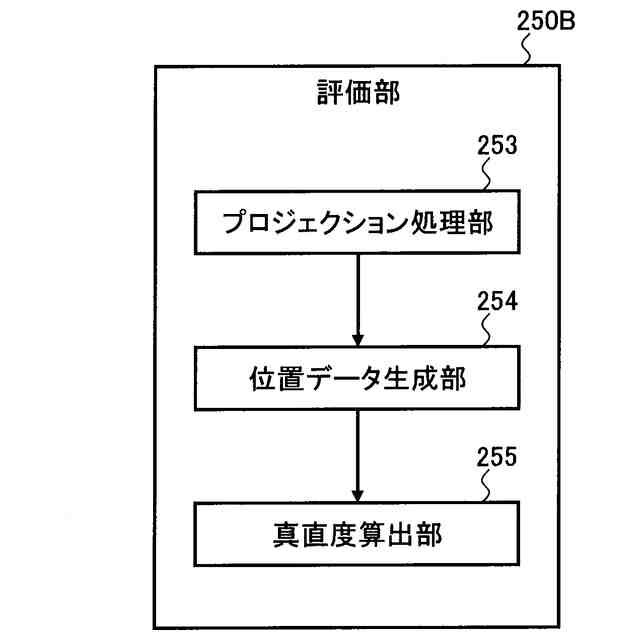

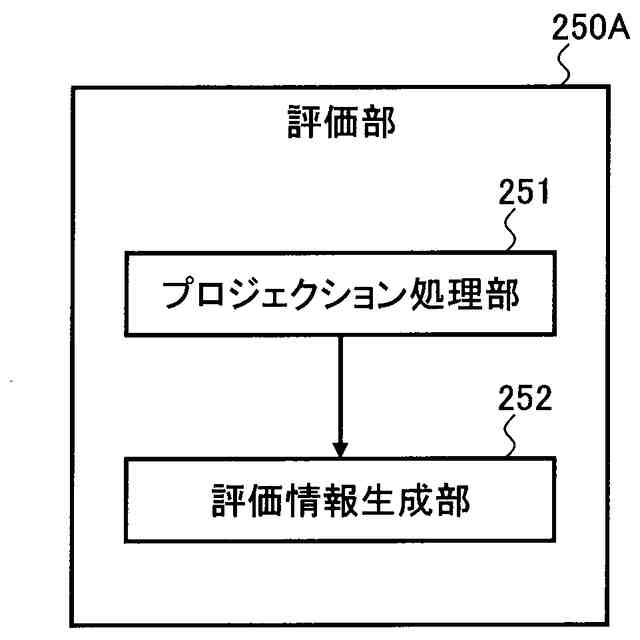

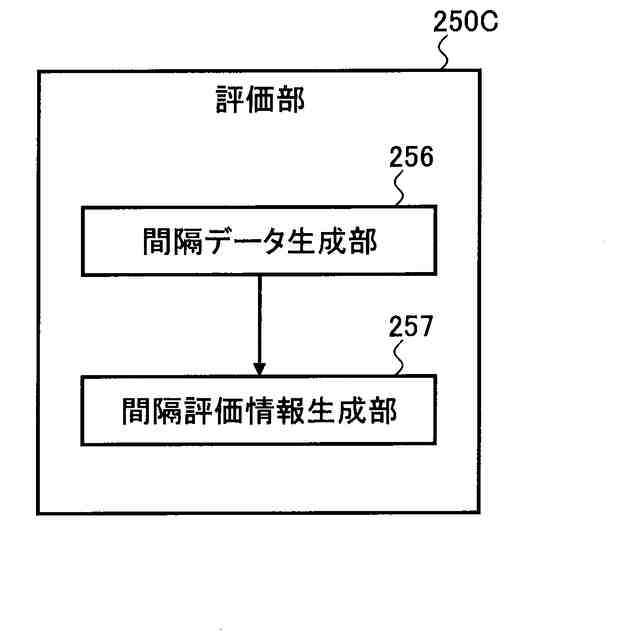

実施形態の例示的な態様に係る眼科装置を評価するための基準器の構成の一例を表す概略図である。
実施形態の例示的な態様に係る眼科装置を評価するための基準器の構成の一例を表す概略図である。
実施形態の例示的な態様に係る眼科装置を評価するための基準器のスキャンの一例を表す概略図である。
実施形態の例示的な態様に係る眼科装置を評価するための基準器のスキャンの一例を表す概略図である。
実施形態の例示的な態様に係る眼科装置を評価するための基準器のスキャンで取得された輝度プロファイルの一例を表す概略図である。
実施形態の例示的な態様に係る眼科装置が実行可能な動作の一例を表すフローチャートである。
実施形態の例示的な態様に係る眼科装置が実行可能な動作の一例を表すフローチャートである。
実施形態の例示的な態様に係る眼科装置により生成されるデータの幾つかの例を表す。
実施形態の例示的な態様に係る眼科装置により生成される可視化情報の一例を表す。
実施形態の例示的な態様に係る眼科装置により生成される可視化情報の一例を表す。
実施形態の例示的な態様に係る眼科装置が実行可能な動作の一例を表すフローチャートである。
実施形態の例示的な態様に係る眼科装置が実行可能な動作の一例を説明するための図である。
実施形態の例示的な態様に係る眼科装置により生成される可視化情報の一例を表す。
【発明を実施するための形態】
【０００９】
実施形態の幾つかの例示的な態様について説明する。以下に詳述する例示的な態様では、光コヒーレンストモグラフィ（ＯＣＴ）装置と眼底カメラとを組み合わせた眼科装置の評価を扱っているが、実施形態に係る評価を適用可能な装置（又はシステム）はこれに限定されない。
【００１０】
幾つかの態様は、生体眼をスキャンしてデータを収集する眼科スキャン装置を評価することができる。眼科スキャン装置は、ＯＣＴ装置の他、走査型レーザー検眼鏡（ＳＬＯ）などの眼科検査装置（眼科撮影装置、眼科測定装置など）がある。また、幾つかの態様は、生体認証用の装置（網膜スキャナーなど）を評価することができる。
