公開番号2025061380
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2025005998,2023120256
出願日2025-01-16,2018-05-07
発明の名称アプリケーションプログラム、情報処理装置を制御する方法、及び情報処理装置
出願人キヤノン株式会社
代理人個人,個人,個人
主分類G06F 3/12 20060101AFI20250403BHJP(計算;計数)
要約【課題】印刷ジョブ毎にパスワード入力漏れなどの状況に応じたポップアップUIを表示できるプログラムを提供する。
【解決手段】GUI(Graphical User Interface)を提供するアプリケーションのプログラムは、ユーザによる印刷指示がなされた後にオペレーティングシステムによって、アプリケーションのプログラムが起動されたことに応じて、印刷設定を含むプリントチケットを受信する受信工程と、受信したプリントチケットに基づき印刷設定に関する画面を表示するか否かを判断する判断工程と、判断工程で印刷設定に関する画面を表示する画面を表示すると判断したことに従って、印刷設定に関する画面を表示部に表示する表示制御工程と、をコンピュータに実行させる。

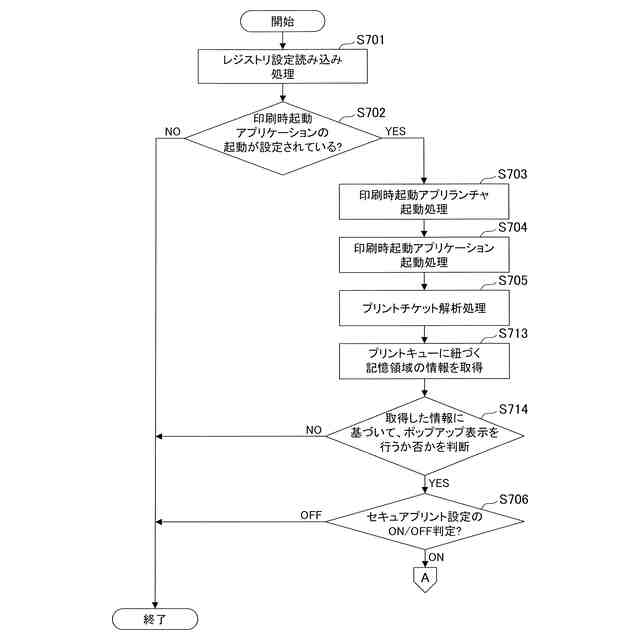

【選択図】図7

特許請求の範囲【請求項１】
ＧＵＩ（ＧｒａｐｈｉｃａｌＵｓｅｒＩｎｔｅｒｆａｃｅ）を提供するアプリケーションのプログラムであって、
ユーザによる印刷指示がなされた後にオペレーティングシステムによって、前記アプリケーションのプログラムが起動されたことに応じて、印刷設定を含むプリントチケットを受信する受信工程と、
前記受信したプリントチケットに基づき印刷設定に関する画面を表示するか否かを判断する判断工程と、
前記判断工程で前記印刷設定に関する画面を表示すると判断したことに従って、印刷設定に関する画面を表示部に表示する表示制御工程と、
をコンピュータに実行させるためのプログラム。
続きを表示（約 1,000 文字）【請求項２】
前記判断工程では、前記受信したプリントチケットに認証プリントの設定がなされている場合に、前記印刷設定に関する画面を表示すると判断し、
前記表示制御工程では、前記認証プリントに関する画面を表示する
ことを特徴とする請求項１に記載のプログラム。
【請求項３】
前記判断工程は、認証プリントのパスワードが設定されているか否かを更に判定し、
前記パスワードが設定されていると判定された場合、前記表示制御工程では、前記認証プリントに関する画面であって、パスワードの確認をユーザに促す画面を前記表示部に表示する
ことを特徴とする請求項１または２に記載のプログラム。
【請求項４】
前記パスワードが設定されていないと判定された場合、前記表示制御工程では、前記認証プリントに関する画面であって、パスワードの入力をユーザに促す画面を前記表示部に表示する
ことを特徴とする請求項３に記載のプログラム。
【請求項５】
印刷に使用するプリントキューを特定する特定工程と、
前記特定されたプリントキューを使用する場合に、前記印刷設定に関する画面を表示するか否か判断する第２の判断工程と、
を前記コンピュータに更に実行させ、
前記第２の判断工程で、前記特定されたプリントキューを使用する場合に、前記印刷設定に関する画面を表示しないと判断された場合、前記表示制御工程では、前記判断工程による判断によらず、前記印刷設定に関する画面を表示しないよう制御する
ことを特徴とする請求項１乃至４のいずれか１項に記載のプログラム。
【請求項６】
前記コンピュータは、前記プリントキューごとに前記印刷設定に関する画面を表示するか否かを示す設定を所定の記憶領域に記憶しており、
前記第２の判断工程は、前記所定の記憶領域に記憶された設定を参照し、前記特定されたプリントキューを使用する場合に、前記印刷設定に関する画面を表示するか否か判断する
ことを特徴とする請求項５に記載のプログラム。
【請求項７】
前記アプリケーションのプログラムは、前記アプリケーションに関連するＶ４プリンタドライバのインストールに応じて、情報処理装置にインストールされるＵＷＰ（ＵｎｉｖｅｒｓａｌＷｉｎｄｏｗｓＰｌａｔｆｏｒｍ）アプリケーションのプログラムである
ことを特徴とする請求項１乃至６のいずれか１項に記載のプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、印刷に関するＧＵＩ（ＧｒａｐｈｉｃａｌＵｓｅｒＩｎｔｅｒｆａｃｅ）を提供するプログラムに関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
画像形成装置の制御用ソフトウェアとして、ホストコンピュータにインストールされたプリンタドライバを利用し、ホストコンピュータに接続された画像形成装置に対して印刷を行う構成が一般に知られる。ホストコンピュータには、基本ソフトウェアであるオペレーティングシステム（以下、ＯＳと呼ぶ）がインストールされており、プリンタドライバはそのＯＳの規定する仕様に従って構成される。画像形成装置を提供するベンダは、ＯＳの仕様に適合するプリンタドライバを提供することにより、画像形成装置に対して印刷指示する手段を得ることができる。
【０００３】
ホストコンピュータのＯＳとしてＭｉｃｒｏｓｏｆｔ（登録商標）のＷｉｎｄｏｗｓ（登録商標）８より前のバージョンを利用する場合、プリンタドライバは、Ｖ３プリンタドライバと呼ばれるアーキテクチャで構成される。Ｖ３プリンタドライバは、ユーザからの印刷要求が発生したタイミングでＵＩ（ＵｓｅｒＩｎｔｅｒｆａｃｅ）を表示し、何らかの操作をユーザに促すような機能を提供することができる。例えば、印刷要求が発生すると、Ｖ３プリンタドライバの構成物であるコンフィグレーションモジュールの規定のイベントが呼び出されるため、コンフィグレーションモジュールは、そのイベント処理の中でユーザインタフェースを表示することが可能である。
【０００４】
一方、Ｗｉｎｄｏｗｓ（登録商標）８以降において、Ｖ４プリンタドライバと呼ばれる新しいアーキテクチャが登場した。Ｖ４プリンタドライバのアーキテクチャでは、セキュリティ性が重視されているため、プリンタドライバそのもののカスタマイズ性は低下している。例えば、前述のコンフィグレーションモジュールはＯＳにより提供され、ベンダは、その動作をカスタマイズする設定ファイルやスクリプトファイルのみを提供可能である。このようなカスタマイズ性の低下を補うため、画像形成装置を提供するベンダは、プリンタドライバの機能を補助するための専用のアプリケーションを提供することができる。このアプリケーションはＷｉｎｄｏｗｓＳｔｏｒｅＤｅｖｉｃｅＡｐｐｓ（ＷＳＤＡ）と呼ばれる。
【０００５】
また、Ｗｉｎｄｏｗｓ（登録商標）１０以降においては、ＵｎｉｖｅｒｓａｌＷｉｎｄｏｗｓＰｌａｔｆｏｒｍ（ＵＷＰ）と呼ばれる新しい形式のプラットフォームでアプリケーションが作成できる。そのアプリケーションは、ＵＷＰＤｅｖｉｃｅＡｐｐｓと呼ばれる。ＵＷＰＤｅｖｉｃｅＡｐｐｓはＷＳＤＡの機能を拡張し、Ｗｏｒｋｆｌｏｗ（ＷＦ）と呼ばれるアプリケーションをＷＳＤＡに追加することができる。
【０００６】
ＷＦ機能では、印刷時にバックグラウンドタスクと呼ばれるＵＩを持たないスレッドがＯＳによって生成される。バックグラウンドタスクは、フォアグラウンドのタスク（ＵＩ）を呼び出すことも可能である。また、画像形成装置は、セキュアプリント（認証プリントとも呼ぶ）という認証機能を利用した機能を備える。本機能を利用する場合、プリンタドライバは、パスワードのような認証情報を付加した印刷ジョブを画像形成装置に送信する。画像形成装置は、上記認証情報を付加した印刷ジョブを受信し、ユーザが画像形成装置上で認証することにより出力が可能となる。本機能を利用すると、印刷指示を行った際には出力が開始されず、画像形成装置で本人であることが認証されない限り出力されないため、だれにも印刷物を見られずに安全に出力することが可能となる。
【先行技術文献】
【特許文献】
【０００７】
特開２０１５－１６６９１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
Ｖ４プリンタドライバを使用する印刷では、セキュリティ性や利便性が向上している一方、印刷要求を行った後は、ＯＳが提供するフレームワークが主体となって制御を行うことになる。従って、従来は、Ｖ４プリンタドライバを使用する印刷において、印刷実行指示後に、ユーザに対してＵＩなどの通知を行うことができなかった。そのため、パスワードの認証によって本人確認を行うセキュアプリント機能を選択したにも関わらず、パスワード入力漏れがあった場合に、ポップアップＵＩを表示し、ユーザに対して入力を促すことができなかった。特許文献１のように、印刷データへの変換時にポップアップ表示させようとする提案も出ている。しかしながら、印刷データへの変換を担うＸＰＳフィルタやＶ４プリンタドライバが、プロセス間通信を行って、制御の調停を行うなどの拡張を行う必要があり、煩雑であった。また、特殊な拡張によりポップアップを実現するため、依然として機能制限があった。
【０００９】
本発明は、上記課題を鑑みて、印刷ジョブ毎にパスワード入力漏れなどの状況に応じたポップアップＵＩを表示できるプログラムを提供することを目的の１つとする。また、本発明の別の目的は、印刷指示が行われたことに応じて、ポップアップＵＩを表示できるプログラムを提供することである。
【課題を解決するための手段】
【００１０】
上記の課題を解決するために、本発明のプログラムは、ＧＵＩ（ＧｒａｐｈｉｃａｌＵｓｅｒＩｎｔｅｒｆａｃｅ）を提供するアプリケーションのプログラムであって、ユーザによる印刷指示がなされた後にオペレーティングシステムによって、前記アプリケーションのプログラムが起動されたことに応じて、印刷設定を含むプリントチケットを受信する受信工程と、前記受信したプリントチケットに基づき印刷設定に関する画面を表示するか否かを判断する判断工程と、前記判断工程で前記印刷設定に関する画面を表示する画面を表示すると判断したことに従って、印刷設定に関する画面を表示部に表示する表示制御工程と、をコンピュータに実行させる。
【発明の効果】
（【００１１】以降は省略されています）
