発明の名称印刷装置、制御方法、プログラム及び記憶媒体
出願人キヤノン株式会社
代理人個人
主分類H04W 76/14 20180101AFI20250403BHJP(電気通信技術)
要約【課題】直接無線通信で使用する周波数帯を選択するためのユーザ操作を受け付ける画面をより好適に表示することである。
【解決手段】印刷装置は、直接無線通信で使用する周波数帯を選択するためのユーザ操作を受け付ける画面であって、通信規格であるIEEE802.11nを示す表示要素及び通信規格であるIEEE802.11bを示す表示要素と関連付けられた2.4GHzの周波数帯域に対応する第1の選択肢と、5GHzの周波数帯域に対応する第2の選択肢と、を含む画面を表示部に表示するように制御する表示制御手段と、画面を介して受け付けたユーザ操作に基づいて、第1の選択肢が選択された場合には2.4GHzの周波数帯域を使用するアクセスポイントとして、第2の選択肢が選択された場合には5GHzの周波数帯を使用するアクセスポイントとして、それぞれ動作するように制御する通信制御手段と、を有する。
【選択図】図5
特許請求の範囲【請求項１】
外部端末と外部アクセスポイントを介さず直接無線通信を行うアクセスポイントとして動作する無線通信機能を有する印刷装置であって、
表示部と、
前記直接無線通信で使用する周波数帯を選択するためのユーザ操作を受け付ける画面であって、通信規格であるＩＥＥＥ８０２．１１ｎを示す表示要素及び通信規格であるＩＥＥＥ８０２．１１ｂを示す表示要素と関連付けられた２．４ＧＨｚの周波数帯域に対応する第１の選択肢と、５ＧＨｚの周波数帯域に対応する第２の選択肢と、を含む画面を前記表示部に表示するように制御する表示制御手段と、
前記画面を介して受け付けたユーザ操作に基づいて、前記第１の選択肢が選択された場合には２．４ＧＨｚの周波数帯域を使用するアクセスポイントとして、前記第２の選択肢が選択された場合には５ＧＨｚの周波数帯を使用するアクセスポイントとして、それぞれ動作するように制御する通信制御手段と、
を有することを特徴とする印刷装置。
続きを表示（約 1,400 文字）【請求項２】
外部端末と外部アクセスポイントを介さず直接無線通信を行うアクセスポイントとして動作する無線通信機能を有する印刷装置であって、
表示部と、
前記直接無線通信で使用する周波数帯を選択するためのユーザ操作を受け付ける画面であって、通信規格であるＩＥＥＥ８０２．１１ｎを示す表示要素及び通信規格であるＩＥＥＥ８０２．１１ｇを示す表示要素と関連付けられた２．４ＧＨｚの周波数帯域に対応する第１の選択肢と、５ＧＨｚの周波数帯域に対応する第２の選択肢と、を含む画面を前記表示部に表示するように制御する表示制御手段と、
前記画面を介して受け付けたユーザ操作に基づいて、前記第１の選択肢が選択された場合には２．４ＧＨｚの周波数帯域を使用するアクセスポイントとして、前記第２の選択肢が選択された場合には５ＧＨｚの周波数帯を使用するアクセスポイントとして、それぞれ動作するように制御する通信制御手段と、
を有することを特徴とする印刷装置。
【請求項３】
前記第１の選択肢には、さらに、通信規格であるＩＥＥＥ８０２．１１ｂを示す表示要素が関連付けられていることを特徴とする請求項２に記載の印刷装置。
【請求項４】
前記第２の選択肢には、通信規格であるＩＥＥＥ８０２．１１ａｃを示す表示要素が関連付けられていることを特徴とする請求項１乃至３のいずれか１項に記載の印刷装置。
【請求項５】
原稿をスキャンして画像を読み取る読取手段を更に有することを特徴とする請求項１乃至４のいずれか１項に記載の印刷装置。
【請求項６】
電子写真方式で印刷を行う印刷部を更に有することを特徴とする請求項１乃至５のいずれか１項に記載の印刷装置。
【請求項７】
無線通信インタフェースと、有線通信インタフェースを更に備え、
前記通信制御手段は、前記無線通信インタフェースを制御し、前記印刷装置を前記画面で選択された選択肢に対応する周波数帯で動作するアクセスポイントとして機能させることを特徴とする請求項１乃至６のいずれか１項に記載の印刷装置。
【請求項８】
前記印刷装置は、外部アクセスポイントが提供するネットワークに接続する無線クライアントとして動作することが可能であり、
前記印刷装置が所定の周波数チャネルを用いる前記無線クライアントとして動作している場合、前記通信制御手段は、前記所定の周波数チャネルで動作するアクセスポイントとして動作を開始させるように、前記印刷装置を動作させることを特徴とする請求項７に記載の印刷装置。
【請求項９】
前記有線通信インタフェースを介してＬＡＮ（ＬｏｃａｌＡｒｅａＮｅｔｗｏｒｋ）に接続しているネットワーク状態の場合、前記印刷装置は、前記無線クライアントとして動作しないことを特徴とする請求項８に記載の印刷装置。
【請求項１０】
前記画面は第１のユーザ操作を受け付けた場合に表示される画面であり、アクセスポイントとして前記印刷装置が動作していない場合、前記画面には、アクセスポイントとしての動作を開始させるための操作オブジェクトが更に表示されることを特徴とする請求項１乃至８のいずれか１項に記載の印刷装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、印刷装置、制御方法、プログラム及び記憶媒体に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
近年、電気電子学会（ＩＥＥＥ）８０２．１１規格として、８０２．１１ａ／ｂ／ｇ／
ｎに加えて、より高速な８０２．１１ａｃが規定された。８０２．１１ａｃ／ａは、５Ｇ
Ｈｚの周波数帯域を使用する。一方、８０２．１１ｂ／ｇは、２．４ＧＨｚの周波数帯域
を使用する。また、８０２．１１ｎは、２．４ＧＨｚ及び５ＧＨｚの両方をサポートする
が、一般的には２．４ＧＨｚ周波数帯域が使用されている。一般的なモバイル端末では、
これらの無線ＬＡＮ規格をすべてサポートしている。また、動作する周波数帯域を設定で
きる端末もある。また、８０２．１１ａｃと８０２．１１ｎの両方をサポートし、アクセ
スポイントとして動作するＭＦＰ（複合機）もある。また、複数のモードでのアクセスポ
イントを起動する方法が知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－１００３８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、アクセスポイントの起動指示と、動作周波数の指示を別々の画面で行うと、画
面遷移が多くなり、煩雑な操作が必要となるため、ユーザの手間となるという課題がある
。
【０００５】
本発明の目的は、直接無線通信で使用する周波数帯を選択するためのユーザ操作を受け付ける画面をより好適に表示することである。
【課題を解決するための手段】
【０００６】
本発明の印刷装置は、外部端末と外部アクセスポイントを介さず直接無線通信を行うアクセスポイントとして動作する無線通信機能を有する印刷装置であって、表示部と、前記直接無線通信で使用する周波数帯を選択するためのユーザ操作を受け付ける画面であって、通信規格であるＩＥＥＥ８０２．１１ｎを示す表示要素及び通信規格であるＩＥＥＥ８０２．１１ｂを示す表示要素と関連付けられた２．４ＧＨｚの周波数帯域に対応する第１の選択肢と、５ＧＨｚの周波数帯域に対応する第２の選択肢と、を含む画面を前記表示部に表示するように制御する表示制御手段と、前記画面を介して受け付けたユーザ操作に基づいて、前記第１の選択肢が選択された場合には２．４ＧＨｚの周波数帯域を使用するアクセスポイントとして、前記第２の選択肢が選択された場合には５ＧＨｚの周波数帯を使用するアクセスポイントとして、それぞれ動作するように制御する通信制御手段と、を有する。
【発明の効果】
【０００７】
本発明によれば、直接無線通信で使用する周波数帯を選択するためのユーザ操作を受け付ける画面をより好適に表示することができる。
【図面の簡単な説明】
【０００８】
情報処理システムの構成例を示す図である。
ＭＦＰのハードウェア構成例を示す図である。
ＭＦＰのソフトウェア構成例を示す図である。

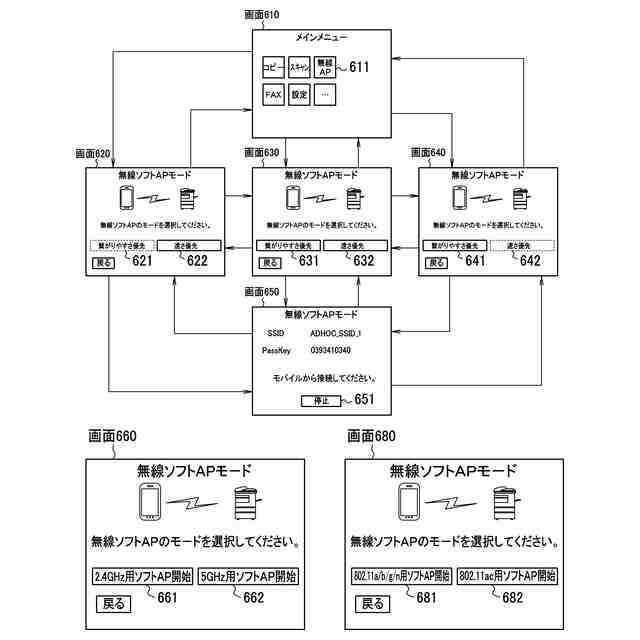

無線機能設定画面のユーザインターフェースの遷移図である。
ＭＦＰの無線機能制御のユーザインターフェースの遷移図である。
ＭＦＰの画面表示までのフローチャートである。
ＭＦＰの無線機能制御のユーザインターフェースの遷移図である。
ＭＦＰの画面表示までのフローチャートである。
【発明を実施するための形態】
【０００９】
以下、本発明を実施するための最良の形態について図面を用いて説明する。なお、以下
の実施の形態は特許請求の範囲に係る発明を限定するものでなく、また実施の形態で説明
されている特徴の組み合わせの全てが発明の解決手段に必須のものとは限らない。
【００１０】
（第１の実施形態）
図１は、本発明の第１の実施形態による情報処理システム１３０の構成例を示す図であ
る。情報処理システム１３０は、携帯端末１００と、ＭＦＰ１１０と、アクセスポイント
１２０とを有する。アクセスポイント１２０は、ユーザ環境の基幹ネットワークに接続さ
れている。ＭＦＰ１１０は、画像形成装置であり、携帯端末１００をアクセスポイント１
２０に接続させることができる。携帯端末１００は、ＭＦＰ１１０をアクセスポイントと
して無線接続する。
（【００１１】以降は省略されています）
