公開番号2025060240
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023170853
出願日2023-09-29
発明の名称眼科画像処理プログラムおよび眼科観察装置
出願人株式会社ニデック
代理人
主分類A61B 3/10 20060101AFI20250403BHJP(医学または獣医学;衛生学)
要約【課題】長期の経過観察および短期の経過観察のそれぞれにおいて、検査データの表示が適切に行われる、眼科画像処理プログラムおよび眼科観察装置を提供すること。
【解決手段】眼科観察装置は、被検眼の同一部位における異なる日時の検査データであって、少なくとも眼科画像を含む検査データを取得する画像取得ステップと、眼科画像の表示制御を行う表示制御ステップと、を実行する。表示制御ステップでは、複数の検査データの位置をベースラインを基準として補正したうえで、複数の検査データを並べて表示する第1経過観察モードと、複数の検査データの中から、いずれか1つを基準検査データとして選択して、基準検査データがベースラインであるか否かに関わらず、基準検査データを基準として比較検査データの位置を補正したうえで、基準検査データと比較検査データとを並べて表示する第2経過観察モードと、の間で表示制御を切り換える。
【選択図】図8
特許請求の範囲【請求項１】
眼科観察装置のプロセッサで実行されることにより、
被検眼の同一部位における異なる日時の検査データであって、少なくとも眼科画像を含む検査データを取得する画像取得ステップと、
前記眼科画像の表示制御を行う表示制御ステップと、を前記眼科観察装置に実行させ、
前記表示制御ステップでは、
複数の前記検査データの中で予め定められた１つをベースラインとして、複数の検査データの位置を前記ベースラインを基準として補正したうえで、複数の前記検査データを並べて表示する第１経過観察モードと、
複数の前記検査データの中から、いずれか１つが基準検査データとして選択されると共に、少なくとも更に１つが前記基準検査データとの比較対象となる比較検査データとして選択され、前記基準検査データが前記ベースラインであるか否かに関わらず、前記基準検査データを基準として前記比較検査データの位置を補正したうえで、前記基準検査データと前記比較検査データとを並べて表示する第２経過観察モードと、
の間で表示制御を切り換える、眼科画像処理プログラム。
続きを表示（約 690 文字）【請求項２】
請求項１記載の眼科画像処理プログラムにおいて、
複数の検査データのうちいずれかをベースラインとして、複数の前記検査データの前記ベースラインに対する変位量である位置合わせパラメータを各々取得する位置合わせパラメータ取得ステップを、更に実行させ、
前記表示制御ステップでは、
前記比較検査データの位置を、前記基準検査データにおける前記ベースラインに対する前記位置合わせパラメータである第１位置合わせパラメータと、前記比較検査データにおける前記ベースラインに対する前記位置合わせパラメータである第２位置合わせパラメータと、に基づいて補正する。
【請求項３】
請求項１又は２記載の眼科画像処理プログラムにおいて、
複数の前記検査データの解析結果として、組織の経時変化を示すトレンドグラフ、および、前記ベースラインに対する解析結果の変化量を、補助情報として取得する補助情報取得ステップと、
前記第１経過観察モードでは、複数の前記検査データと共に、複数の前記検査データに対応する解析結果に関するトレンドグラフ、および、ベースラインとの解析結果の差分情報、の少なくともいずれかを補助情報として表示すると共に、
前記第２経過観察モードでは、前記補助情報は非表示である。
【請求項４】
請求項１から３のいずれかに記載の眼科画像処理プログラムにおいて、
前記検査データはＯＣＴデータを含む。
【請求項５】
請求項１～４のいずれかの眼科画像処理プログラムを実行する眼科観察装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、眼科画像処理プログラムおよび眼科観察装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
例えば、被検者の同一部位における眼科画像を異なる検査日に撮影することによって、経過観察が行われる場合がある。例えば、眼底用ＯＣＴ（Optical Coherence Tomography）であれば、眼底の断層画像を複数回にわたって取得し、その断層画像の変化から、病変部の経過を観察することができる（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－０１３３４１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来、緑内障等の長期にわたって管理する場合も、手術や投薬等のイベントの前後における短期的な組織の変化を管理する場合も、ベースラインを基準として、検査データが表示されていた。しかしながら、発明者が検討した結果、経過観察時において、常にベースラインを基準に表示を行うことは適当ではないことを見出した。
【０００５】
本開示は、従来技術の問題点の少なくともいずれかに基づいてなされたものであり、長期の経過観察および短期の経過観察のそれぞれにおいて、検査データの表示が適切に行われる、眼科画像処理プログラムおよび眼科観察装置を提供することを技術課題とする。
【課題を解決するための手段】
【０００６】
本開示の第１態様に係る眼科画像処理プログラムは、眼科観察装置のプロセッサで実行されることにより、被検眼の同一部位における異なる日時の検査データであって、少なくとも眼科画像を含む検査データを取得する画像取得ステップと、前記眼科画像の表示制御を行う表示制御ステップと、を前記眼科観察装置に実行させ、前記表示制御ステップでは、複数の前記検査データの中で予め定められた１つをベースラインとして、複数の検査データの位置を前記ベースラインを基準として補正したうえで、複数の前記検査データを並べて表示する第１経過観察モードと、複数の前記検査データの中から、いずれか１つが基準検査データとして選択されると共に、少なくとも更に１つが前記基準検査データとの比較対象となる比較検査データとして選択され、前記基準検査データが前記ベースラインであるか否かに関わらず、前記基準検査データを基準として前記比較検査データの位置を補正したうえで、前記基準検査データと前記比較検査データとを並べて表示する第２経過観察モードと、の間で表示制御を切り換える。
【０００７】
本開示の第２態様に係る眼科観察装置は、第１態様に係る眼科画像処理プログラムを実行する。
【図面の簡単な説明】
【０００８】
実施例における装置構成の概要を示したブロック図である。
実施例における光学系の概要を示したブロック図である。

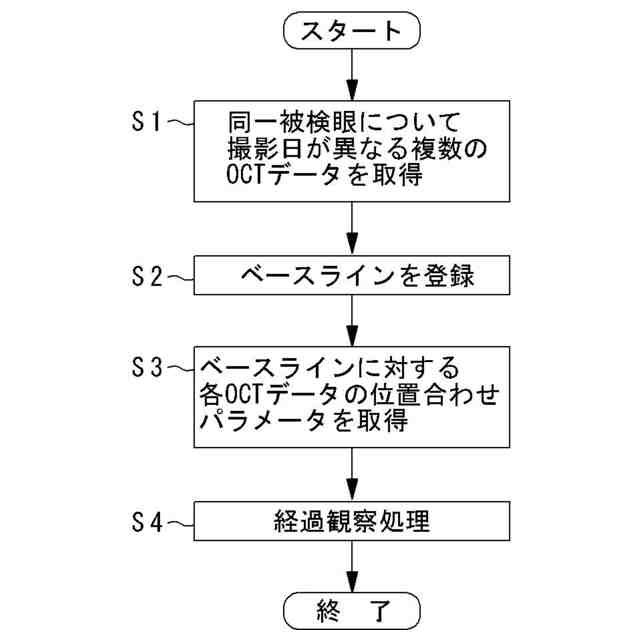

実施例における動作の流れの概要を示したフローチャートである。
実施例における経過観察処理を示したフローチャートである。
第１経過観察モードにおける画面構成の一例を示している。
第１経過観察モードにおける位置合わせを説明するための図である。
第２経過観察モードにおける画面構成の一例を示している。

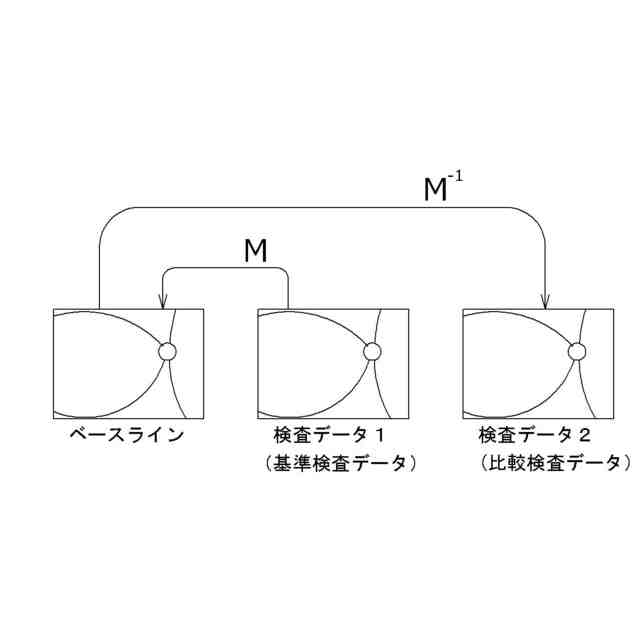

第２経過観察モードにおける位置合わせを説明するための図である。
【発明を実施するための形態】
【０００９】
［概要］
本開示に係る実施形態を説明する。各実施形態は、他の実施形態の一部または全部について適用することができる。例えば、以下の＜＞にて分類された項目は、独立又は関連して使用され得る。
【００１０】
実施形態に係る眼科画像処理プログラムは、眼科観察装置のプロセッサによって実行されることで、各ステップを実行する。実施形態において、眼科観察装置は、被検眼の同一部位について異なる日時に撮影された複数の検査データを、経過観察のために並べて表示する。眼科観察装置は、撮影を実行する眼科撮影装置と一体であってもよいし、眼科撮影装置とは別体の装置であっても良い。別体である場合、眼科観察装置は、例えば、眼科観察装置によって撮影された検査データを表示する。例えば、パーソナルコンピュータ等を、眼科観察装置として利用できる。
（【００１１】以降は省略されています）
