特許ウォッチ

公開番号2025058859
公報種別公開特許公報(A)
公開日2025-04-09
出願番号2024067871,2023167672
出願日2024-04-19,2023-09-28
発明の名称水性分散体及びこれを含有する化粧料
出願人信越化学工業株式会社
代理人弁理士法人英明国際特許事務所
主分類A61K 8/29 20060101AFI20250402BHJP(医学または獣医学;衛生学)
要約【課題】水系媒体への分散性に優れ、分散安定性が高い微粒子無機粉体の水性分散体を提供することを目的とする。また、この水性分散体を配合し、安定性が高く、透明性、使用感(べたつきのなさ)、及び耐水性に優れた化粧料を提供する。
【解決手段】(a)透過型電子顕微鏡写真の画像解析法による個数平均一次粒子径が8～200nmであり、酸化チタン粒子がシリコーンで疎水化処理された、疎水化酸化チタン微粒子:10～70質量%、
(b)アルコール性水酸基を2個以上有する水性成分:1.0～30質量%、
(c)前記(b)成分に溶解するポリグリセリン変性シリコーン:1.0～20質量%、及び
(d)水:8～82質量%
を含有する水性分散体。
【選択図】なし
特許請求の範囲【請求項１】
（ａ）含水シリカ被覆酸化チタン粒子と、含水シリカ及び水酸化アルミニウム被覆酸化チタンとから選ばれる酸化チタン粒子が、トリエトキシカプリリルシラン、ジメチルシリコーン、ハイドロゲンジメチコン、トリエトキシシリルエチルポリジメチルシロキシエチルジメチコン、及びトリエトキシシリルエチルポリジメチルシロキシエチルヘキシルジメチコンから選ばれるシリコーンで疎水化処理され、透過型電子顕微鏡写真の画像解析法による個数平均一次粒子径が８～２００ｎｍである、疎水化酸化チタン微粒子：１０～７０質量％、
（ｂ）ＢＧ（表示名称）、ＤＰＧ（表示名称）及びグリセリンから選ばれる１種以上：１．０～３０質量％、
（ｃ）前記（ｂ）成分に溶解するポリグリセリン変性シリコーン（ただし、（ポリ）グリセリン基及びポリオキシアルキレン基を有するオルガノポリシロキサンを除く。）：１．０～２０質量％、及び
（ｄ）水：８～８２質量％
を含有する水性分散体。
続きを表示（約 730 文字）【請求項２】
（ａ）成分が、含水シリカ被覆酸化チタン粒子を、疎水化処理した疎水化微粒子酸化チタンである、請求項１記載の水性分散体。
【請求項３】
（ａ）成分における前記シリコーンが、トリエトキシカプリリルシラン、ハイドロゲンジメチコン、トリエトキシシリルエチルポリジメチルシロキシエチルジメチコン、及びトリエトキシシリルエチルポリジメチルシロキシエチルヘキシルジメチコンから選ばれるシリコーンである請求項１記載の水性分散体。
【請求項４】
（ａ）成分における前記シリコーンが、ハイドロゲンジメチコンである請求項１記載の水性分散体。
【請求項５】
（ｂ）成分の含有量が、水性分散体中７～１５質量％である請求項１記載の水性分散体。
【請求項６】
（ｃ）成分が、（ｄ）成分に溶解しない成分である請求項１記載の水性分散体。
【請求項７】
（ｄ）成分の含有量が、水性分散体中２８～８２質量％である請求項１記載の水性分散体。
【請求項８】
（ｂ）成分の含有量に対する（ｃ）成分の含有量の質量比（ｃ）／（ｂ）が、０．２～０．９である請求項１記載の水性分散体。
【請求項９】
水性分散体全体に対し、（ａ）、（ｂ）、（ｃ）及び（ｄ）成分の合計の含有量が９０質量％以上である請求項１記載の水性分散体。
【請求項１０】
（ｃ）成分が、ポリグリセリンを用い、主鎖であるシリコーン鎖にブロック型又はグラフト型で変性されている化学構造を有するポリグリセリン変性シリコーンである請求項１記載の水性分散体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、疎水化微粒子酸化チタンを含有する水性分散体、及びこの水性分散体を配合した化粧料に関するものである。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
通常、日焼け止め化粧料において、酸化チタン、酸化亜鉛等の無機粉体は、透明性を向上させ、かつ紫外線遮蔽効果を高めるために、微粒子無機粉体が汎用されている（特許文献１）。しかしながら、この無機粉体は表面積が大きくなることで粒子同士の相互作用が強くなり、その結果、凝集しやすいという性質を帯びてくる。
【０００３】
これら微粒子無機粉体は、化粧料の油相への配合や耐水性の向上を目的として疎水化表面処理が行われる場合がある。このような疎水化表面処理を行った粉体を配合することで、水にぬれても紫外線遮蔽効果を保てることが期待できる（特許文献２，３）。一方、水相に微粒子無機粉体を配合する場合、シリカ等で親水化表面処理をした粉体が使用される場合がある。しかしながら、この親水化した粉体は、耐水性や使用感に課題があった。また、疎水化処理された粉体を水に分散する方法として、ポリエーテル変性シリコーンを使用した疎水化処理微粒子酸化チタンの水分散体が検討されている。しかしながら、この酸化チタンの水分散体は、耐水性や使用感に課題があった（特許文献４）。
【０００４】
さらに、シリコーン系界面活性剤を使用して粉体を表面処理することで、分散性粉体を得る技術が知られている。しかしながら、疎水化処理をした無機粉体の分散や耐水性について検討が不十分であった（特許文献５）。
【０００５】
他にも、非イオン性界面活性剤を含む分散体が検討されているが、十分な分散性は得られていない（特許文献６）。これらのことから、長期安定性が良好で、化粧料配合時に良好な使用感を与える分散体が求められていた。
【先行技術文献】
【特許文献】
【０００６】
特開２００６－１８８６号公報
特開２０１４－２０１５６９号公報
国際公開第２０１６／１７８３８０号
国際公開第２０１５／１２５６２２号
特開２０２０－００２０３１号公報
特開平７－２４７１１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明は、上記事情に鑑みなされたもので、水系媒体への分散性に優れ、分散安定性が高い微粒子無機粉体の水性分散体を提供することを目的とする。また、この水性分散体を配合し、安定性が高く、透明性、使用感（べたつきのなさ）、及び耐水性に優れた化粧料を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明者らは、上記目的を達成するため鋭意検討した結果、分散が困難な酸化チタン微粒子の分散体であっても、水系媒体への分散性に優れ、安定性（粘度安定性）が高く、長期の安定性を有し、使用感（べたつきのなさ）及び耐水性に優れた水性分散体が得られることを知見した。これを化粧料の分散体として用いた場合、投入が容易であり、透明性、使用感、耐水性に優れた化粧料となることを見出し、本発明を完成するに至ったものである。
【０００９】
従って、本発明は下記水性分散体及び化粧料を提供する。
１．（ａ）透過型電子顕微鏡写真の画像解析法による個数平均一次粒子径が８～２００ｎｍであり、酸化チタン粒子がシリコーンで疎水化処理された、疎水化酸化チタン微粒子：１０～７０質量％、
（ｂ）アルコール性水酸基を２個以上有する水性成分：１．０～３０質量％、
（ｃ）前記（ｂ）成分に溶解するポリグリセリン変性シリコーン：１．０～２０質量％、及び
（ｄ）水：８～８２質量％
を含有する水性分散体。
２．（ａ）成分が、含水シリカ被覆酸化チタン粒子を、疎水化処理した疎水化微粒子酸化チタンである、１記載の水性分散体。
３．（ａ）成分における前記シリコーンが、ハイドロゲンジメチコンである１又は２記載の水性分散体。
４．（ｂ）成分が、アルコール性水酸基を２個有する水性成分である１～３のいずれかに記載の水性分散体。
５．（ｃ）成分が、（ｄ）成分に溶解しない成分である１～４のいずれかに記載の水性分散体。
６．（ｃ）成分が、ポリグリセリル－３ジシロキサンジメチコンである１～５のいずれかに記載の水性分散体。
７．（ｂ）成分の含有量に対する（ｃ）成分の含有量の質量比（ｃ）／（ｂ）が、０．２～０．９である１～６のいずれかに記載の水性分散体。
８．水性分散体全体に対し、（ａ）、（ｂ）、（ｃ）及び（ｄ）成分の合計の含有量が９０質量％以上である１～７のいずれかに記載の水性分散体。
９．１～８のいずれかに記載の水性分散体を配合した化粧料。
【発明の効果】
【００１０】
本発明によれば、水系媒体への分散性に優れ、安定性（粘度安定性）が高く、長期の安定性を有し、使用感（べたつきのなさ）及び耐水性に優れた水性分散体が得られ、これを化粧料の分散体として用いた場合、投入が容易であり、透明性、使用感、耐水性に優れた化粧料を提供できる。
【発明を実施するための形態】

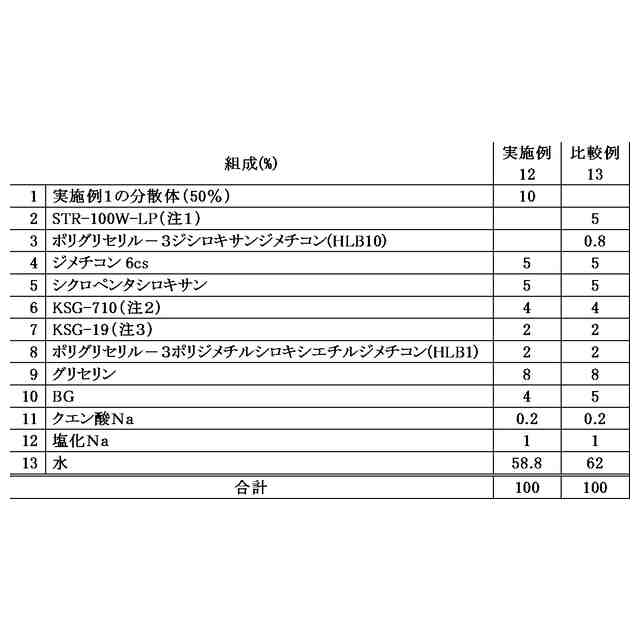

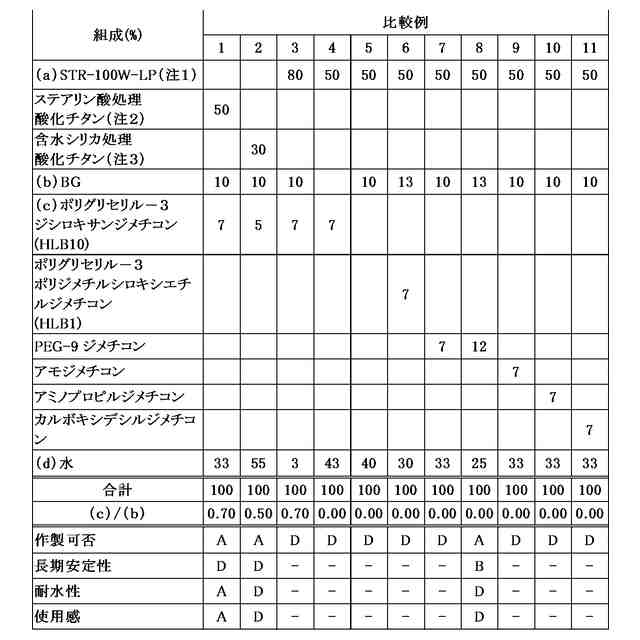

（【００１１】以降は省略されています）

関連特許
