発明の名称眼科装置及び顎受け高さ制御方法
出願人株式会社トプコン
代理人弁護士法人クレオ国際法律特許事務所
主分類A61B 3/00 20060101AFI20250401BHJP(医学または獣医学;衛生学)
要約【課題】顎受け高さ制御の際、被検者に与える違和感や不快感を抑えながら、目標高さ位置情報を取得する検者の入力操作が短時間で完了する眼科装置及び顎受け高さ制御方法を提供すること。
【解決手段】眼科装置Aは、本体部20と、顔支持部33と、顎受け部30と、制御部60と、を備える。制御部60は、入力部から所定の情報を受け付けると、顎受け部30の駆動制御を行う顎受け高さ制御部631を有する。入力部は、顎受け高さ制御部631が受け付ける所定の情報として、顎受け部30の目標高さ位置情報を取得するスライドレバー装置80である。スライドレバー装置80は、被検者の顔の位置が、被検眼Eと目高ライン33aとの高さ位置を合わせた調整状態に処方され、被検者の顎Jが顎受け部30から離れているとき、被検者の顎Jの高さ位置を指定する検者の入力操作により目標高さ位置情報を取得する。
【選択図】図4
特許請求の範囲【請求項１】
被検眼の特性測定や撮影をする光学系を内蔵する本体部と、前記本体部に設けられ、目高ラインを有する顔支持部と、前記顔支持部に対し上下方向に駆動可能に設けられる顎受け部と、装置各部を制御する制御部と、を備える眼科装置であって、
前記制御部は、入力部から所定の情報を受け付けると、前記顎受け部の駆動制御を行う顎受け高さ制御部を有し、
前記入力部は、前記顎受け高さ制御部が受け付ける所定の情報として、前記顎受け部の目標高さ位置情報を取得する目標高さ位置入力部であり、
前記目標高さ位置入力部は、被検者の顔の位置が、前記被検眼と前記目高ラインとの高さ位置を合わせた調整状態に処方され、前記被検者の顎が前記顎受け部から離れているとき、前記被検者の顎の高さ位置を指定する検者の入力操作により前記目標高さ位置情報を取得する
ことを特徴する眼科装置。
続きを表示（約 2,000 文字）【請求項２】
請求項１に記載された眼科装置において、
前記目標高さ位置入力部は、前記顎受け部のデフォルト位置から前記顎受け部の上昇限度である最大ストローク位置までのストローク量に対応してスライドするレバー部と、前記レバー部の位置を検出するストローク位置センサ部と、を有するスライドレバー装置である
ことを特徴とする眼科装置。
【請求項３】
請求項２に記載された眼科装置において、
前記顔支持部は、一対の縦支柱部と、前記一対の縦支柱部の上端部を繋ぐ横支柱部と、を有し、
前記スライドレバー装置は、前記一対の縦支柱部のうち少なくとも片側の縦支柱部に取り付けられ、前記顎受け部の隣接位置であって、前記レバー部のスライド方向が前記顎受け部の昇降移動軌跡の方向と平行となる配置にする
ことを特徴とする眼科装置。
【請求項４】
請求項３に記載された眼科装置において、
前記スライドレバー装置のストローク位置センサ部は、前記検者が前記レバー部をスライドさせて所定の位置で止めるレバー操作を行うと、スライド移動や停止に応じた位置信号を出力するスライドポテンショメータによるセンサ部である
ことを特徴とする眼科装置。
【請求項５】
請求項２から４までの何れか一項に記載された眼科装置において、
前記スライドレバー装置は、前記ストローク量に対応してスライドさせる前記レバー部の隣接位置に、前記レバー部の各位置が表す情報を提示する位置表示部を有する
ことを特徴とする眼科装置。
【請求項６】
請求項５に記載された眼科装置において、
前記位置表示部は、前記レバー部の各位置が表す情報として、前記顎受け部のデフォルト位置から最大ストローク位置までの可動範囲を長さ単位により表示する目盛を刻む
ことを特徴とする眼科装置。
【請求項７】
請求項１に記載された眼科装置において、
前記顔支持部と前記顎受け部と前記被検者の顔を含む画像を取得するカメラと、前記カメラからの画像を表示する画面を有する操作制御部と、を備え、
前記目標高さ位置入力部は、前記顎受け部のデフォルト位置から前記顎受け部が上昇する最大ストローク位置までのストローク量に対応し、前記操作制御部の画面に表示される画面表示入力部であり、
前記画面表示入力部は、前記検者が前記被検者の顎の高さ位置を特定する前記画面へのタッチ操作により前記顎受け部の目標高さ位置情報を取得する
ことを特徴とする眼科装置。
【請求項８】
眼科装置は、被検眼の特性測定や撮影をする光学系を内蔵する本体部と、前記本体部に設けられ、目高ラインを有する顔支持部と、前記顔支持部に対し上下方向に駆動可能に設けられる顎受け部と、装置各部を制御する制御部と、を備え、
前記制御部は、目標高さ位置入力部から目標高さ位置情報を受け付けると、前記顎受け部の駆動制御を行う顎受け高さ制御部を有する顎受け高さ制御方法であって、
被検者の顔の位置が、前記被検眼と前記目高ラインとの高さ位置を合わせた調整状態に処方され、前記被検者の顎が前記顎受け部から離れているとき、前記目標高さ位置入力部に対して前記被検者の顎の高さ位置を指定する検者の入力操作により目標高さ位置情報を取得する目標高さ位置入力ステップと、
前記顎受け高さ制御部が、前記目標高さ位置入力部から前記目標高さ位置情報を受け付けると、前記顎受け部を目標高さ位置まで上昇させる駆動制御を行う顎受け高さ制御ステップと、を有する
ことを特徴とする顎受け高さ制御方法。
【請求項９】
請求項８に記載された顎受け高さ制御方法において、
前記眼科装置は、上下方向の高さ調整が可能な光学テーブルに載置され、
前記目標高さ位置入力ステップは、前記被検者が前記眼科装置に対峙している検査姿勢のとき、検者が、前記被検眼の高さ位置に、前記顔支持部に設けられた目高ラインの位置が合うように前記光学テーブルを上下方向に移動させ、前記調整状態を処方する
ことを特徴とする顎受け高さ制御方法。
【請求項１０】
請求項９に記載された顎受け高さ制御方法において、
前記顔支持部は、前記被検者の額を当てる額当て部を有し、
前記目標高さ位置入力ステップは、前記調整状態の位置であり、かつ、前記被検者が前記額当て部に額を当てた状態であるとき、前記検者が、前記目標高さ位置入力部に対して前記被検者の顎の高さ位置を指定する入力操作を行う
ことを特徴とする顎受け高さ制御方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、眼科装置及び顎受け高さ制御方法に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
オートアライメント開始前に顎受け部の高さを制御する顎受け高さ制御技術としては、例えば、特許文献１～特許文献４に記載されている技術が提案されている。特許文献１には、被検者の顎を乗せた顎受け部の位置を目高ラインの位置に合わせるように調整することで安定性の高いアライメントを実現する技術が記載されている。特許文献２には、被検眼の瞳孔位置がオートアライメントの可能範囲内に入るように、顎受け部又は測定部を駆動することでスムーズに検査を行うことができる眼科装置を提供する技術が記載されている。特許文献３には、被検眼の前眼部を見ながら容易に被検眼と検眼部との位置調整を行う眼科装置を提供する技術が記載されている。特許文献４には、被検眼の位置合わせに用いる顎受け部の高さ調整の手間を軽減できるとともに、検者の意思に基づいて顎受け部を上下させることができる眼科装置を提供する技術が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特許第６１８８３３８号公報
特許第３９３５８３４号公報
特許第４９８７３９１号公報
特許第４６４９２１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、顎受け高さ制御とは、被検眼と眼科装置の位置関係を、オートアライメントを開始できる位置関係に整える制御をいう。この顎受け高さ制御は、被検眼の高さ位置が顔支持部に設けられた目高ラインの位置に合うように、被検者の顔を載せる顎受け部の高さ位置を調整することで行われる。なお、目高ラインは、顔支持部の両側位置に、被検眼を適正な高さ位置に調整する目安として設けられている。目高ラインは、その高さ位置を眼科装置の本体部の対物レンズなどによる測定部開口の高さ中心位置に符合させている。
【０００５】
これに対し、先行技術の顎受け高さ制御は、特許文献１～４の何れの文献をみても、デフォルト位置の顎受け部に被検者の顎（下顎底）を載せ、被検者の顎が接した状態のままで、顎受け部を上下方向に駆動して顎受け高さ制御を行う構成になっている。よって、被検者は、顎受け高さ制御中、意図しないタイミングで顔が顎受け部により押し上げられたり、顎受け部の低下に伴って不意に顔が下げられたりする。このため、被検者は、顎受け高さ制御の際、顎受け部の駆動により違和感や不快感を受ける。また、顎受け部の高さをスイッチ操作により調整する場合、検者は、被検眼と目高ラインの位置関係を監視しながら、高さ調整が完了するまで上昇スイッチ又は下降スイッチを押し続ける必要がある。このため、検者は、顎受け高さ制御の際、顎受け部の高さを調整するスイッチ操作に長時間を要するし、高さ調整操作中に他の作業ができない。
【０００６】
本発明は、上記課題に着目してなされたもので、顎受け高さ制御の際、被検者に与える違和感や不快感を抑えながら、目標高さ位置情報を取得する検者の入力操作が短時間で完了する眼科装置及び顎受け高さ制御方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の眼科装置は、被検眼の特性測定や撮影をする光学系を内蔵する本体部と、前記本体部に設けられ、目高ラインを有する顔支持部と、前記顔支持部に対し上下方向に駆動可能に設けられる顎受け部と、装置各部を制御する制御部と、を備える。前記制御部は、入力部から所定の情報を受け付けると、前記顎受け部の駆動制御を行う顎受け高さ制御部を有する。前記入力部は、前記顎受け高さ制御部が受け付ける所定の情報として、前記顎受け部の目標高さ位置情報を取得する目標高さ位置入力部である。前記目標高さ位置入力部は、被検者の顔の位置が、前記被検眼と前記目高ラインとの高さ位置を合わせた調整状態に処方され、前記被検者の顎が前記顎受け部から離れているとき、前記被検者の顎の高さ位置を指定する検者の入力操作により前記目標高さ位置情報を取得する。
【０００８】
眼科装置は、被検眼の特性測定や撮影をする光学系を内蔵する本体部と、前記本体部に設けられ、目高ラインを有する顔支持部と、前記顔支持部に対し上下方向に駆動可能に設けられる顎受け部と、装置各部を制御する制御部と、を備える。前記制御部は、目標高さ位置入力部から目標高さ位置情報を受け付けると、前記顎受け部の駆動制御を行う顎受け高さ制御部を有する。本発明の顎受け高さ制御方法は、目標高さ位置入力ステップと、顎受け高さ制御ステップと、を有する。前記目標高さ位置入力ステップは、被検者の顔の位置が、前記被検眼と前記目高ラインとの高さ位置を合わせた調整状態に処方され、前記被検者の顎が前記顎受け部から離れているとき、前記目標高さ位置入力部に対して前記被検者の顎の高さ位置を指定する検者の入力操作により目標高さ位置情報を取得する。前記顎受け高さ制御ステップは、前記顎受け高さ制御部が、前記目標高さ位置入力部から前記目標高さ位置情報を受け付けると、前記顎受け部を目標高さ位置まで上昇させる駆動制御を行う。
【発明の効果】
【０００９】
本発明に係る眼科装置及び顎受け高さ制御方法は、顎受け高さ制御の際、被検者に与える違和感や不快感を抑えながら、目標高さ位置情報を取得する検者の入力操作が短時間で完了する。
【図面の簡単な説明】
【００１０】
実施例１の眼科装置が光学テーブルに載置された状態を示す斜視図である。

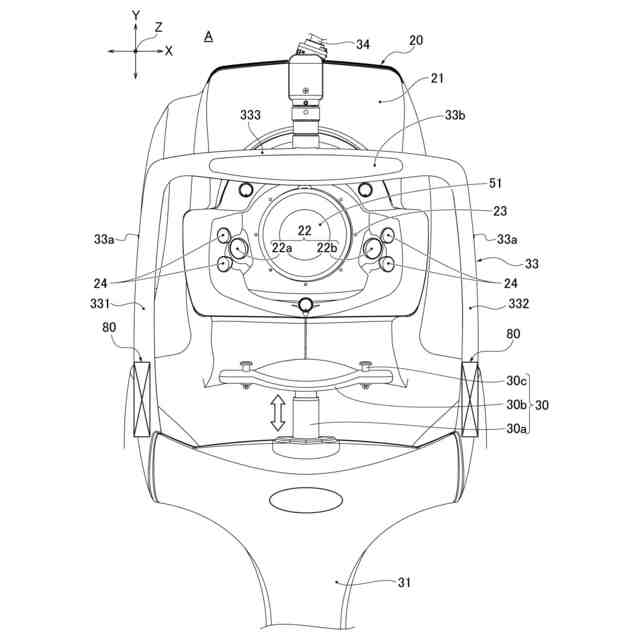

実施例１の眼科装置を被検者側から視た状態を示す正面図である。
実施例１の眼科装置での被検眼の測定／撮影状態を示す側面図である。

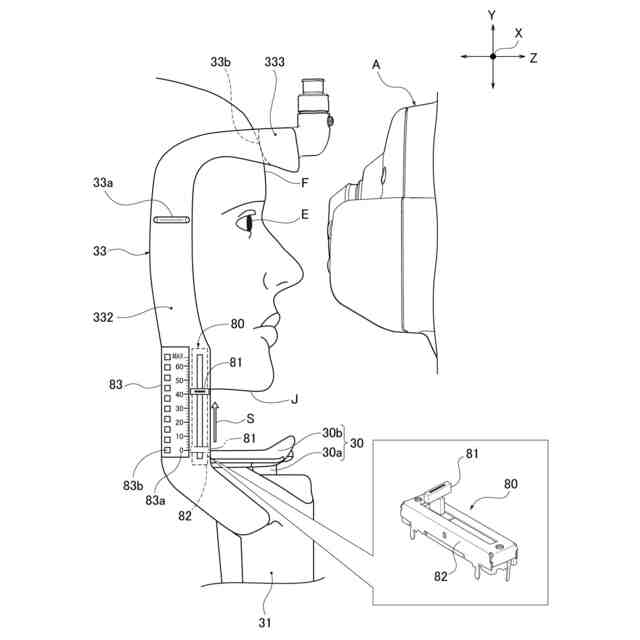

実施例１の眼科装置でのスライドレバー装置を示す詳細図である。

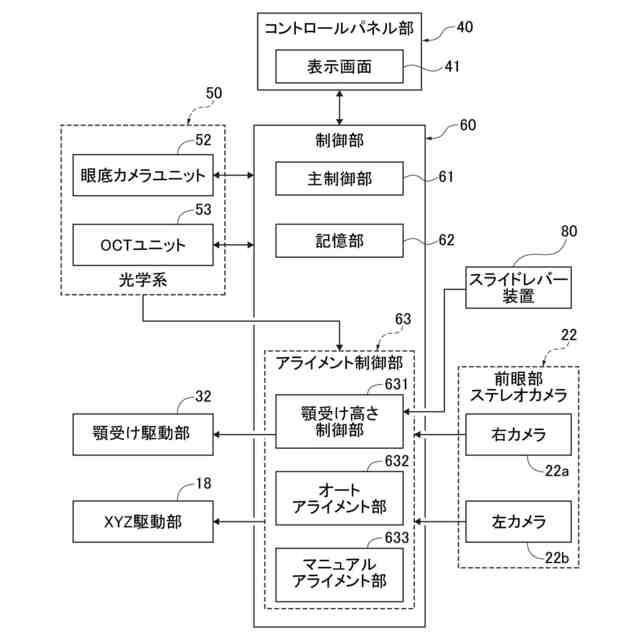

実施例１の眼科装置の制御系をあらわすブロック図を示す。
被検眼撮影時における基本操作の流れを示すフローチャートである。
検者操作及び顎受け高さ制御処理の流れを示すフローチャートである。
高速モードによる顎受け部駆動制御作用を示すタイムチャートである。
実施例２の眼科装置での画面表示入力部を示す画面図である。
スライドレバー装置の他例を示す側面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
