特許ウォッチ

公開番号2025056853
公報種別公開特許公報(A)
公開日2025-04-09
出願番号2023166355
出願日2023-09-27
発明の名称ウェットティシュー及びウェットティシュー用基布の製造方法
出願人日本製紙クレシア株式会社
代理人個人,個人
主分類D04H 5/03 20120101AFI20250401BHJP(組みひも;レース編み;メリヤス編成;縁とり;不織布)
要約【課題】ウェットティシューに関し、拭き取り時の繊維の脱落を抑制するとともに、汚れの拭取り性を向上させる。
【解決手段】不織布に薬液が含浸されたウェットティシューであり、不織布に対する薬液の含浸倍率が200重量%以上300重量%未満であり、不織布は少なくともセルロース由来の繊維を含み、不織布は乾燥状態における坪量が35.8g/m²より大きく124.2g/m²未満であり、不織布は湿潤状態における滑り角が、MD方向、CD方向ともに35°以上40°以下である。
【選択図】なし
特許請求の範囲【請求項１】
不織布に薬液が含浸されたウェットティシューであり、
前記不織布に対する前記薬液の含浸倍率が２００重量％以上３００重量％未満であり、
前記不織布は少なくともセルロース由来の繊維を含み、
前記不織布は乾燥状態における坪量が３５．８ｇ／ｍ
２
より大きく１２４．２ｇ／ｍ
２
未満であり、
前記不織布は湿潤状態における滑り角が、ＭＤ方向、ＣＤ方向ともに３５°以上４０°以下である、
ことを特徴とするウェットティシュー。
続きを表示（約 1,100 文字）【請求項２】
前記セルロース由来の繊維は少なくともパルプ繊維を含み、
前記不織布は当該不織布中の前記パルプ繊維の含有割合が６５重量％以上９０重量％未満であるパルプ含有複合不織布であり、
前記パルプ含有複合不織布はスパンボンド不織布とパルプ繊維ウェブとを水流交絡して得られる複合不織布を原反とする、
ことを特徴とする請求項１に記載のウェットティシュー。
【請求項３】
ブレード付ロータを１００ｍＮの押込み圧力として乾燥状態の前記不織布を上から押し込んだ後に回転数２．０毎秒で回転させ、試料台の振動を振動センサで測定したときに取得される、周波数６５００Ｈｚを含むスペクトルの極大ピークの強度で表されるＴＳ７の値が、９．５ｄＢＶ
２
ｒｍｓより大きく２０．９ｄＢＶ
２
ｒｍｓ未満である、
ことを特徴とする請求項１に記載のウェットティシュー。
【請求項４】
ブレード付ロータを１００ｍＮの押込み圧力として乾燥状態の前記不織布を上から押し込んだ後に回転数２．０毎秒で回転させ、試料台の振動を振動センサで測定したときに取得される、低周波数側からの最初のスペクトルの極大ピークの強度で表されるＴＳ７５０の値が２９．８ｄＢＶ
２
ｒｍｓ以上１５１．５ｄＢＶ
２
ｒｍｓ未満である、
ことを特徴とする請求項１に記載のウェットティシュー。
【請求項５】
前記不織布は、湿潤状態において、ＪＩＳＬ１０９６に規定されているテーバ形摩耗試験機が使用されて行われる摩擦操作に対し、摩耗による穴空きが見られるまでの前記テーバ形摩耗試験機の円盤の回転数が６０回以下である、
ことを特徴とする請求項１に記載のウェットティシュー。
【請求項６】
請求項２に記載のウェットティシューの原反として用いられるウェットティシュー用基布の製造方法であって、
前記パルプ繊維ウェブを形成する方式がエアレイド方式であり、
前記スパンボンド不織布と前記パルプ繊維ウェブとを一体化する方式が水流交絡方式である、
ことを特徴とするウェットティシュー用基布の製造方法。
【請求項７】
前記水流交絡方式において、
ウォータジェットを噴射する水流噴射ノズルの穴直径φが０．０６～０．１５ｍｍであり、
前記水流噴射ノズルが前記不織布の搬送方向に沿って５段以上で配置され、
前記ウォータジェットの打込み圧が１０ＭＰａ以上である、
ことを特徴とする請求項６に記載のウェットティシュー用基布の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、不織布シートを基布として用いたウェットティシュー及びウェットティシュー用基布の製造方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
ウェットティシューの原反として、強度を確保し易いパルプと合成繊維とを水流交絡した複合不織布が用いられることがある（特許文献１参照）。また、ウェットティシューとしての汚れの掻き取り性の向上や厚み感の向上のためにエンボス加工を施した原反や、水流交絡時にメッシュ模様を付与した原反なども使用される。
【先行技術文献】
【特許文献】
【０００３】
特許第４６４８７２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、本発明者の検討によると、拭き取りの対象や条件によっては、エンボス加工品やメッシュタイプは好ましくないことが知見された。具体的には、粉体の拭き取りの際の拭き残りや繊維の脱落などの問題があることが確認された。特に粉体については、エンボスなどによりシート表面に凹凸があると凹部部分へと粉体が移動してシートへと十分に付着せず、その結果、拭取り性が悪化すると考えられる。
【０００５】
そこで本発明は、１つの側面では、拭き取り時の繊維の脱落を抑制するとともに、汚れの拭取り性を向上させることが可能な技術を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するため、本発明者は検討を行い、パルプと合成繊維とからなる複合不織布の滑り角の大きさを調整することにより、ワイパー表面の耐摩耗性に優れるとともに、プレーン素材（即ち、エンボス加工やクレープ加工などが施されていない素材）であっても特に粉体の収集性に優れることを見出した。
【０００７】
本発明に係るウェットティシューは、不織布に薬液が含浸されたウェットティシューであり、前記不織布に対する前記薬液の含浸倍率が２００重量％以上３００重量％未満であり、前記不織布は少なくともセルロース由来の繊維を含み、前記不織布は乾燥状態における坪量が３５．８ｇ／ｍ
２
より大きく１２４．２ｇ／ｍ
２
未満であり、前記不織布は湿潤状態における滑り角が、ＭＤ方向、ＣＤ方向ともに３５°以上４０°以下である、ようにしてもよい。
【０００８】
本発明に係るウェットティシューは、前記セルロース由来の繊維は少なくともパルプ繊維を含み、前記不織布は当該不織布中の前記パルプ繊維の含有割合が６５重量％以上９０重量％未満であるパルプ含有複合不織布であり、前記パルプ含有複合不織布はスパンボンド不織布とパルプ繊維ウェブとを水流交絡して得られる複合不織布を原反とする、ようにしてもよい。
【０００９】
本発明に係るウェットティシューは、ブレード付ロータを１００ｍＮの押込み圧力として乾燥状態の前記不織布を上から押し込んだ後に回転数２．０毎秒で回転させ、試料台の振動を振動センサで測定したときに取得される、周波数６５００Ｈｚを含むスペクトルの極大ピークの強度で表されるＴＳ７の値が、９．５ｄＢＶ
２
ｒｍｓより大きく２０．９ｄＢＶ
２
ｒｍｓ未満である、ようにしてもよい。
【００１０】
本発明に係るウェットティシューは、ブレード付ロータを１００ｍＮの押込み圧力として乾燥状態の前記不織布を上から押し込んだ後に回転数２．０毎秒で回転させ、試料台の振動を振動センサで測定したときに取得される、低周波数側からの最初のスペクトルの極大ピークの強度で表されるＴＳ７５０の値が２９．８ｄＢＶ
２
ｒｍｓ以上１５１．５ｄＢＶ
２
ｒｍｓ未満である、ようにしてもよい。

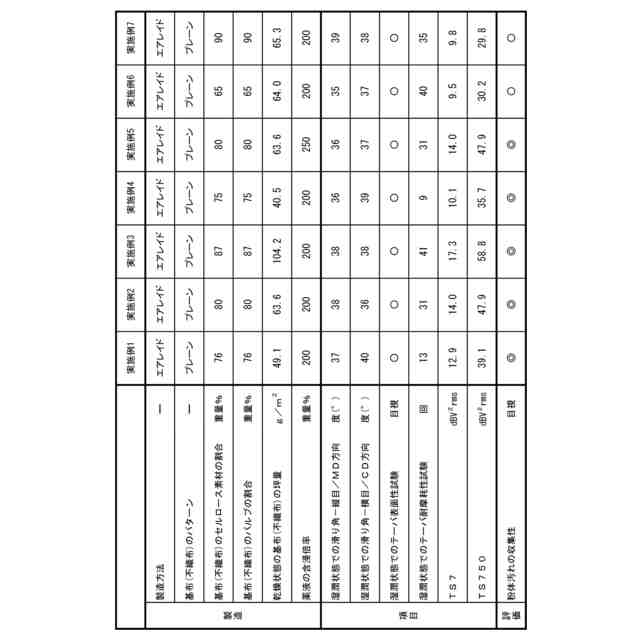

（【００１１】以降は省略されています）

関連特許
