公開番号2025042193
公報種別公開特許公報(A)
公開日2025-03-27
出願番号2023149053
出願日2023-09-14
発明の名称シート製造装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類D04H 1/732 20120101AFI20250319BHJP(組みひも;レース編み;メリヤス編成;縁とり;不織布)
要約【課題】原料供給部によって搬送されるときの原料シートの幅方向における両端のいずれかを含む部分が、正常に裁断できない虞がある。
【解決手段】シート製造装置100は、繊維を含む原料シートM1を搬送方向に搬送することで、粗砕部12に供給する原料供給部11と、回転軸A121,A122周りに回転する粗砕刃121,122を有し、原料供給部11から供給される原料シートM1を粗砕する粗砕部12と、粗砕部12で生成される粗砕片M2を解繊する解繊部13と、解繊部13で生成される解繊物M3を堆積する堆積部30と、堆積部30で生成される第2ウェブM8を加熱及び加圧することで、第2ウェブM8をシートSに成形する加熱加圧部20と、を備え、原料供給部11によって搬送されるときの搬送方向に直交する原料シートM1の幅方向Laに対して回転軸A121,A122が傾斜している。
【選択図】図4
特許請求の範囲【請求項１】
繊維を含む原料シートを搬送方向に沿って搬送することで、粗砕部に供給する原料供給部と、
回転軸周りに回転する粗砕刃を有し、前記原料供給部から供給される前記原料シートを粗砕する前記粗砕部と、
前記粗砕部で生成される粗砕片を解繊する解繊部と、
前記解繊部で生成される解繊物を堆積する堆積部と、
前記堆積部で生成される堆積物を加熱及び加圧することで、前記堆積物をシートに成形する加熱加圧部と、
を備え、
前記原料供給部によって搬送されるときの前記原料シートの幅方向であって前記搬送方向に直交する前記幅方向に対して前記回転軸が傾斜している、
シート製造装置。
続きを表示（約 340 文字）【請求項２】
重力方向をＺ軸、前記Ｚ軸とそれぞれ直交し、互いに直交するＸ軸及びＹ軸を設定したとき、
前記原料供給部によって搬送されるときの前記原料シートの前記幅方向は前記Ｘ軸に沿い、
前記回転軸は、前記Ｘ軸及び前記Ｙ軸を含むＸ－Ｙ面に沿い、前記Ｘ軸に対して傾斜している、
請求項１に記載のシート製造装置。
【請求項３】
重力方向をＺ軸、前記Ｚ軸とそれぞれ直交し、互いに直交するＸ軸及びＹ軸を設定したとき、
前記原料供給部によって搬送されるときの前記原料シートの前記幅方向は前記Ｘ軸に沿い、
前記回転軸は、前記Ｘ軸及び前記Ｚ軸を含むＸ－Ｚ面に沿い、前記Ｘ軸に対して傾斜している、
請求項１に記載のシート製造装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、シート製造装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１には、原料供給部と、粗砕部の一例である第１粗砕部と、解繊部と、堆積部と、加熱加圧部と、を備えるシート製造装置が開示されている。原料供給部は、繊維を含む原料シートを供給する。第１粗砕部は、回転する第１粗砕刃を有し、原料供給部から供給された原料シートを粗砕する。解繊部は、第１粗砕部で生成された粗砕片を解繊する。加熱加圧部は、堆積部で生成された堆積物に対し、加熱および加圧を行いシートに成型する。また、第１粗砕刃の回転軸は、原料供給部によって第１粗砕部に向けて搬送されるときの原料シートの幅方向に対して平行に配置されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－０３８４７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１の第１粗砕部が有する第１粗砕刃の配置では、原料供給部によって搬送されるときの原料シートの幅方向における両端のいずれかを含む部分が、正常に裁断できない虞がある。
【課題を解決するための手段】
【０００５】
シート製造装置は、繊維を含む原料シートを搬送方向に沿って搬送することで、粗砕部に供給する原料供給部と、回転軸周りに回転する粗砕刃を有し、前記原料供給部から供給される前記原料シートを粗砕する前記粗砕部と、前記粗砕部で生成される粗砕片を解繊する解繊部と、前記解繊部で生成される解繊物を堆積する堆積部と、前記堆積部で生成される堆積物を加熱及び加圧することで、前記堆積物をシートに成形する加熱加圧部と、を備え、前記原料供給部によって搬送されるときの前記原料シートの幅方向であって前記搬送方向に直交する前記幅方向に対して前記回転軸が傾斜している。
【図面の簡単な説明】
【０００６】
実施形態１に係るシート製造装置を示す模式側面図。
図１に示すシート製造装置の各部の位置関係を示す模式図。
図２において破線で囲んだ領域を示す拡大図。

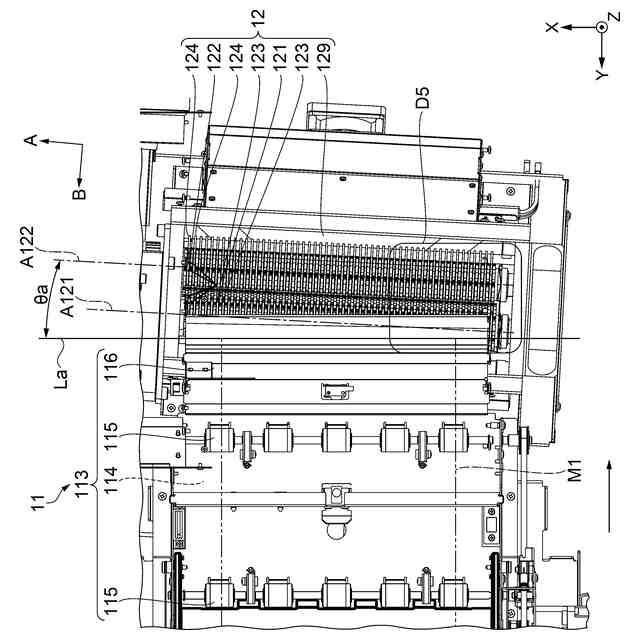

実施形態１に係る原料供給部及び粗砕部を示す上面図。

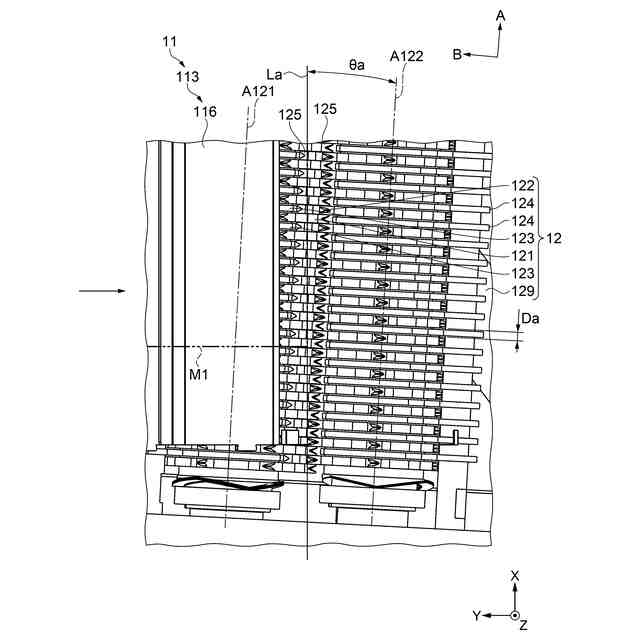

図４に示したＤ５部分の拡大図。

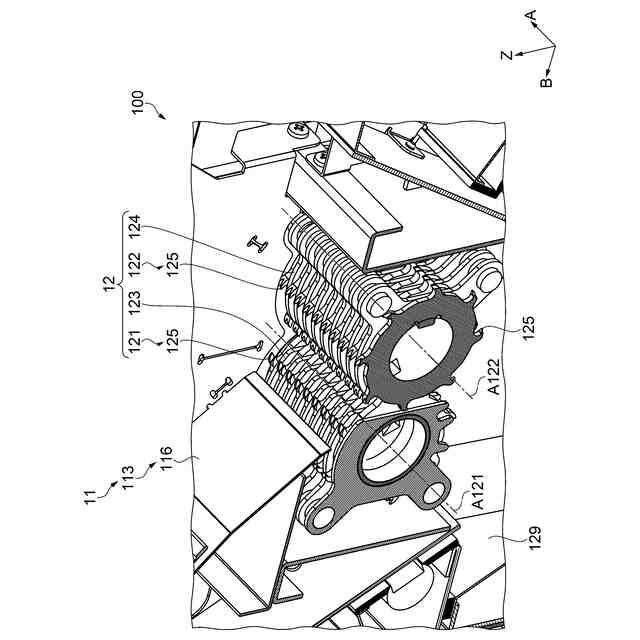

粗砕部を示す断面斜視図。
実施形態１に係る粗砕部をＢ軸方向に沿う方向から見たときの模式図。
原料供給部と粗砕部との配置例を示す上面図。
図８に示したＤ９部分の拡大図。

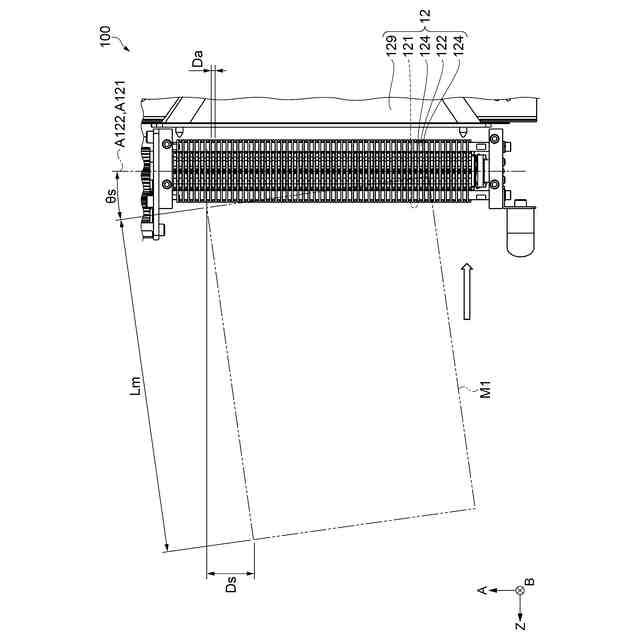

実施形態２に係る粗砕部をＹ軸方向に沿う方向から見たときの模式図。
【発明を実施するための形態】
【０００７】
以下、実施形態に基づいて本開示が説明される。各図において同一部材には同一符号を付し、重複する説明は省略する。尚、本明細書において、「同じ」、「同一」、「同時」とは、完全に同じであることのみを指さない。例えば、本明細書において、「同じ」、「同一」、「同時」とは、測定誤差を考慮して同じである場合を含むものとする。また、例えば、本明細書において、「同じ」、「同一」、「同時」とは、部材の製造ばらつきを考慮して同じである場合を含むものとする。
【０００８】
また、例えば、本明細書において、「同じ」、「同一」、「同時」とは、機能を損なわない範囲で同じである場合を含むものとする。よって、例えば、「両者の寸法が同じである」とは、測定誤差、部材の製造ばらつきを考慮し、両者の寸法差が、一方の寸法の±５パーセント以内、特に好ましくは±３パーセント以内であることを指す。
【０００９】
尚、各図においてＸ、Ｙ、Ｚは、互いに直交する３つの空間軸を表している。本明細書では、これらの軸に沿った方向をＸ軸方向、Ｙ軸方向及びＺ軸方向とする。向きを特定する場合には、正の方向を「＋」、負の方向を「－」として、方向表記に正負の符合を併用し、各図の矢印が向かう向きを＋方向、矢印の反対方向を－方向として説明する。
【００１０】
Ｚ軸方向は、重力方向を示し、＋Ｚ方向は鉛直上向き、－Ｚ方向は鉛直下向きを示す。また、Ｘ軸，Ｙ軸を含む平面はＸ－Ｙ面、Ｘ軸，Ｚ軸を含む平面はＸ－Ｚ面、Ｙ軸，Ｚ軸を含む平面はＹ－Ｚ面として説明される。また、Ｘ－Ｙ面は水平面となる。さらに、正方向及び負方向を限定しない３つのＸ、Ｙ、Ｚの空間軸については、Ｘ軸、Ｙ軸、Ｚ軸として説明する。
（【００１１】以降は省略されています）
