公開番号2025086479
公報種別公開特許公報(A)
公開日2025-06-09
出願番号2023200477
出願日2023-11-28
発明の名称シート製造装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類D04H 1/732 20120101AFI20250602BHJP(組みひも;レース編み;メリヤス編成;縁とり;不織布)
要約【課題】ウェブを加圧及び加熱することで成形されるシートに変形が発生する虞がある。
【解決手段】シート製造装置1は、繊維を含む材料を堆積させることで、ウェブを形成する堆積部50と、ウェブWを加圧及び加熱することでシートP1に成形する成形部70と、を備え、成形部70は、ウェブW及びシートP1を加熱する第1ローラー72と、第1ローラー72との間にウェブWをニップする第2ローラー73と、シートP1が搬送される搬送方向において第1ローラー72の下流に設けられ、シートP1を第1ローラー72に巻き掛ける巻き掛けローラー74と、第1ローラー72に巻き掛けられたシートP1を第1ローラー72に向けて押し付ける押さえローラー761,762,763と、を有する。
【選択図】図3
特許請求の範囲【請求項１】
繊維を含む材料を堆積させることで、ウェブを形成する堆積部と、
前記ウェブを加圧及び加熱することでシートに成形する成形部と、
を備え、
前記成形部は、
前記ウェブ及び前記シートを加熱する第１ローラーと、
前記第１ローラーとの間に前記ウェブをニップする第２ローラーと、
前記シートが搬送される搬送方向において前記第１ローラーの下流に設けられ、前記シートを前記第１ローラーに巻き掛ける巻き掛けローラーと、
前記第１ローラーに巻き掛けられた前記シートを前記第１ローラーに向けて押し付ける押さえローラーと、
を有する、
ことを特徴とするシート製造装置。
続きを表示（約 560 文字）【請求項２】
前記押さえローラーは、前記シートの幅より広い幅を有する、
ことを特徴とする請求項１に記載のシート製造装置。
【請求項３】
前記シートを前記第１ローラーに押し付けるとき、前記押さえローラーは前記第１ローラーの回転に従動して回転する、
ことを特徴とする請求項１に記載のシート製造装置。
【請求項４】
前記押さえローラーの外径は、前記第２ローラーの外径より小さい、
ことを特徴とする請求項１に記載のシート製造装置。
【請求項５】
前記押さえローラーの表面を構成する弾性層は前記第２ローラーの表面を構成する弾性層より硬度が高い、
ことを特徴とする請求項１に記載のシート製造装置。
【請求項６】
前記押さえローラーが前記シートを前記第１ローラーに向けて押し付けることで前記シートに作用する圧力は、前記第１ローラーと前記第２ローラーとが前記ウェブをニップすることで前記ウェブに作用する圧力より小さい、
ことを特徴とする請求項１に記載のシート製造装置。
【請求項７】
前記成形部は、前記搬送方向に間隔を置いて複数の前記押さえローラーを有する、
ことを特徴とする請求項１に記載のシート製造装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、シート製造装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１には、繊維を堆積させたウェブを一対の加熱加圧ローラーで加熱加圧することで、ウェブを連続的に搬送しながらシートを成形するシート製造装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－２０４８２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１のシート製造装置では、シートの搬送方向における加熱加圧ローラーの下流において、成形されたシートが乾燥することで収縮し、シートに皺等の変形が発生しやすい。この場合、シートの搬送方向における加熱加圧ローラーの下流において、シートの搬送不良が発生する虞がある。
【課題を解決するための手段】
【０００５】
シート製造装置は、繊維を含む材料を堆積させることで、ウェブを形成する堆積部と、前記ウェブを加圧及び加熱することでシートに成形する成形部と、を備え、前記成形部は、前記ウェブ及び前記シートを加熱する第１ローラーと、前記第１ローラーとの間に前記ウェブをニップする第２ローラーと、前記シートが搬送される搬送方向において前記第１ローラーの下流に設けられ、前記シートを前記第１ローラーに巻き掛ける巻き掛けローラーと、前記第１ローラーに巻き掛けられた前記シートを前記第１ローラーに向けて押し付ける押さえローラーと、を有する。
【図面の簡単な説明】
【０００６】

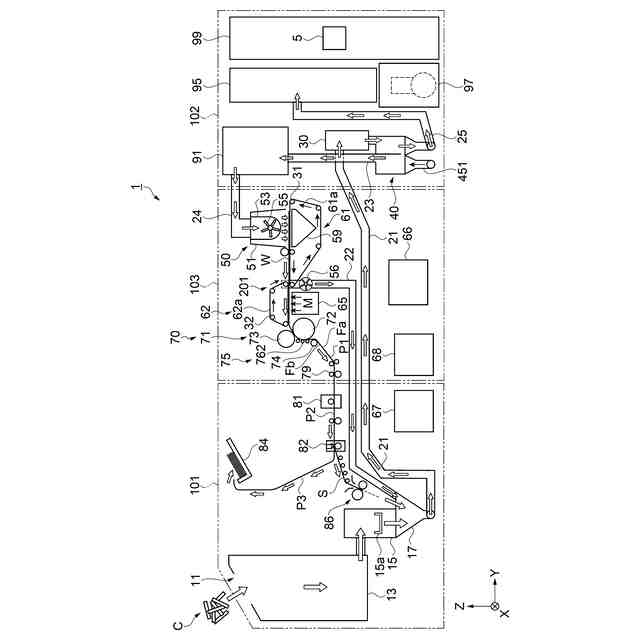

実施形態１に係るシート製造装置を示す模式側面図。

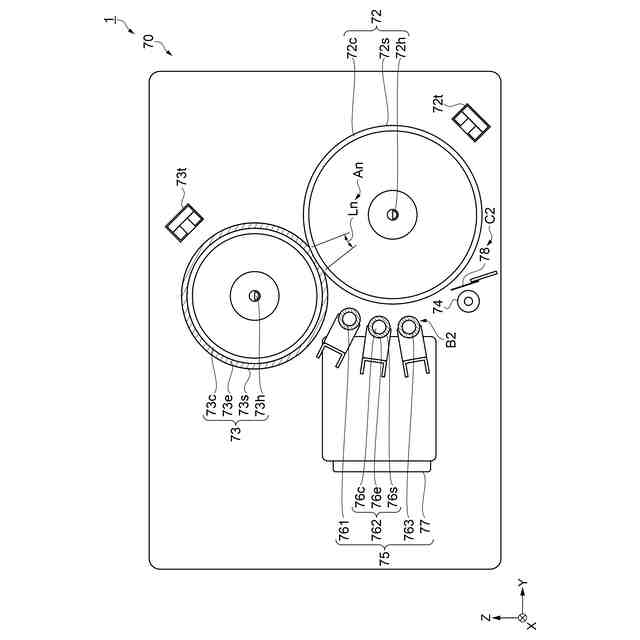

シート製造装置が備える成形部を示す模式側面図。

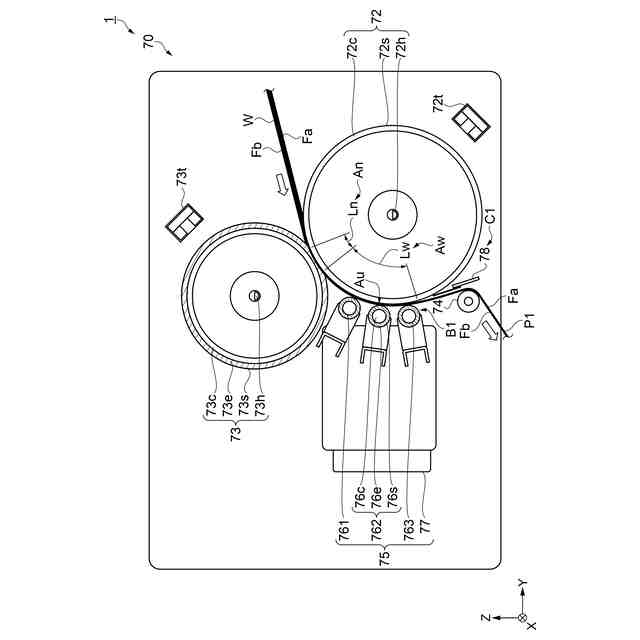

シート製造装置が備える成形部がウェブをシートに成形する形態を示す模式側面図。
【発明を実施するための形態】
【０００７】
以下、実施形態に基づいて本開示が説明される。以下の実施形態では、繊維を含む材料からシートＰ１，Ｐ２，Ｐ３を製造するシート製造装置１として、乾式にて古紙などの紙片を再生するシート製造装置１を例示し、図面を参照して説明する。本発明のシート製造装置１は、乾式であることに限定されず、湿式であってもよい。本実施形態において乾式とは、主に古紙を繊維化する工程が液体中で実施されずに、大気などの空気中で実施されることをいう。
【０００８】
各図において同一部材には同一符号を付し、重複する説明は省略する。尚、本明細書において、「同じ」、「同一」、「同時」とは、完全に同じであることのみを指さない。例えば、本明細書において、「同じ」、「同一」、「同時」とは、測定誤差を考慮して同じである場合を含むものとする。また、例えば、本明細書において、「同じ」、「同一」、「同時」とは、部材の製造ばらつきを考慮して同じである場合を含むものとする。
【０００９】
また、例えば、本明細書において、「同じ」、「同一」、「同時」とは、機能を損なわない範囲で同じである場合を含むものとする。よって、例えば、「両者の寸法が同じである」とは、測定誤差、部材の製造ばらつきを考慮し、両者の寸法差が、一方の寸法の±５パーセント以内、特に好ましくは±３パーセント以内であることを指す。
【００１０】
各図においてＸ、Ｙ、Ｚは、互いに直交する３つの空間軸を表している。本明細書では、これらの軸に沿った方向をＸ軸方向、Ｙ軸方向及びＺ軸方向とする。向きを特定する場合には、正の方向を「＋」、負の方向を「－」として、方向表記に正負の符合を併用し、各図の矢印が向かう向きを＋方向、矢印の反対方向を－方向として説明する。
（【００１１】以降は省略されています）
