公開番号2025076273
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2024115555
出願日2024-07-19
発明の名称シート製造装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類D04H 1/736 20120101AFI20250508BHJP(組みひも;レース編み;メリヤス編成;縁とり;不織布)
要約【課題】紙片の計量精度を向上させるシート製造装置を提供すること。
【解決手段】シート製造装置1は、紙片Cを計量する計測部15aを備え、計測部15aは、第1フレーム部101Fと、第1フレーム部101Fと分かれている第2フレーム部154aと、閉状態において、計量される紙片Cが載置され、開状態において、計量された紙片Cを下流の合流部17へ送るフタ部152aと、フタ部152aに載置された紙片Cの質量を計測するセンサー部153aと、フタ部152aと合流部17との間を閉塞可能なシャッター部155aと、を有し、センサー部153aは、第1フレーム部101Fに取り付けられ、シャッター部155aは、第2フレーム部154aに取り付けられる。
【選択図】図2
特許請求の範囲【請求項１】
紙片を計量する第１計測部を備え、
前記第１計測部は、
第１フレーム部と、
前記第１フレーム部と分かれている第２フレーム部と、
閉状態において、計量される紙片が載置され、開状態において、計量された紙片を下流の搬送管へ送る第１フタ部と、
前記第１フタ部に載置された紙片の質量を計測する第１センサー部と、
前記第１フタ部と前記搬送管との間を閉塞可能な第１シャッター部と、を有し、
前記第１センサー部は、前記第１フレーム部に取り付けられ、
前記第１シャッター部は、前記第２フレーム部に取り付けられることを特徴とするシート製造装置。
続きを表示（約 970 文字）【請求項２】
前記第１フレーム部と前記第２フレーム部との間には、振動吸収部が配設されることを特徴とする、請求項１に記載のシート製造装置。
【請求項３】
前記第１フタ部は、紙片が載置される際には閉じ、紙片を前記搬送管へ送る際には開き、
前記第１シャッター部は、前記第１フタ部の開動作に連動して開くことを特徴とする、請求項１に記載のシート製造装置。
【請求項４】
前記第１シャッター部は、バネ部材の付勢力によって前記第１フタ部の閉動作に連動して閉じることを特徴とする、請求項３に記載のシート製造装置。
【請求項５】
前記第１計測部は、前記第１フタ部を開閉する開閉機構を有することを特徴とする、請求項４に記載のシート製造装置。
【請求項６】
前記第１計測部とは別に紙片を計量する第２計測部をさらに備え、
前記第２計測部は、
第３フレーム部と、
前記第３フレーム部と分れている第４フレーム部と、
閉状態において、計量される紙片が載置され、開状態において、計量された紙片を前記搬送管へ送る第２フタ部と、
前記第２フタ部に載置された紙片の質量を計測する第２センサー部と、
前記第２フタ部と前記搬送管との間を閉塞可能な第２シャッター部と、を有し、
前記第２センサー部は、前記第３フレーム部に取り付けられ、
前記第２シャッター部は、前記第４フレーム部に取り付けられることを特徴とする、請求項１に記載のシート製造装置。
【請求項７】
前記第１計測部と前記第２計測部とは、異なるタイミングで紙片を計量することを特徴とする、請求項６に記載のシート製造装置。
【請求項８】
前記第１フタ部が開状態であるときに、前記第２フタ部は閉状態であり、計量される紙片が前記第２フタ部に載置され、
前記第２フタ部が開状態であるときに、前記第１フタ部は閉状態であり、計量される紙片が前記第１フタ部に載置されることを特徴とする、請求項７に記載のシート製造装置。
【請求項９】
前記第１フレーム部と前記第３フレーム部とは、同一であることを特徴とする、請求項６に記載のシート製造装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、シート製造装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、紙片などから得られる繊維を圧縮成形して、シートなどを製造する装置が知られていた。このような装置には、紙片や繊維の集合体を計量する機構を備えるものがある。例えば、特許文献１には、屑綿の重量測定の補正を自動的に行う装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開平７－３５３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の装置では、繊維の集合体である屑綿の計量精度を向上させることが難しいという課題があった。詳しくは、圧縮機構やコンベア類などの稼働に伴う振動が、計量器に伝搬するおそれがあった。また、気流を用いて屑綿などを搬送する機構を採用すると、計量器が気流の影響を受けるおそれがあった。すなわち、紙片の計量精度を向上させるシート製造装置が求められていた。
【課題を解決するための手段】
【０００５】
シート製造装置は、紙片を計量する第１計測部を備え、前記第１計測部は、第１フレーム部と、前記第１フレーム部と分かれている第２フレーム部と、閉状態において、計量される紙片が載置され、開状態において、計量された紙片を下流の搬送管へ送る第１フタ部と、前記第１フタ部に載置された紙片の質量を計測する第１センサー部と、前記第１フタ部と前記搬送管との間を閉塞可能な第１シャッター部と、を有し、前記第１センサー部は、前記第１フレーム部に取り付けられ、前記第１シャッター部は、前記第２フレーム部に取り付けられることを特徴とする。
【図面の簡単な説明】
【０００６】

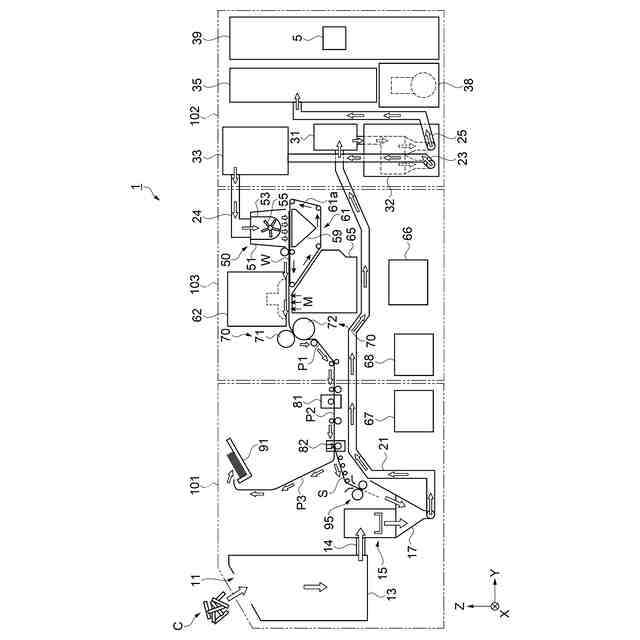

実施形態に係るシート製造装置の構成を示す模式図。

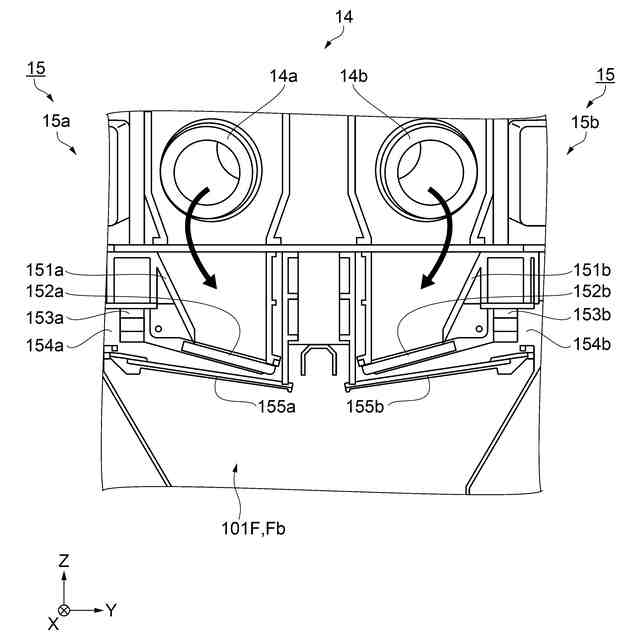

計測部などの構成を示す断面図。

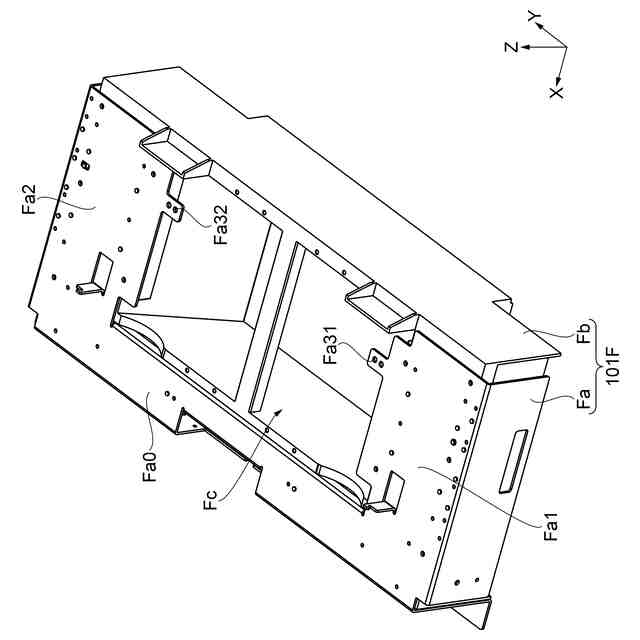

第１フレーム部の構成を示す斜視図。

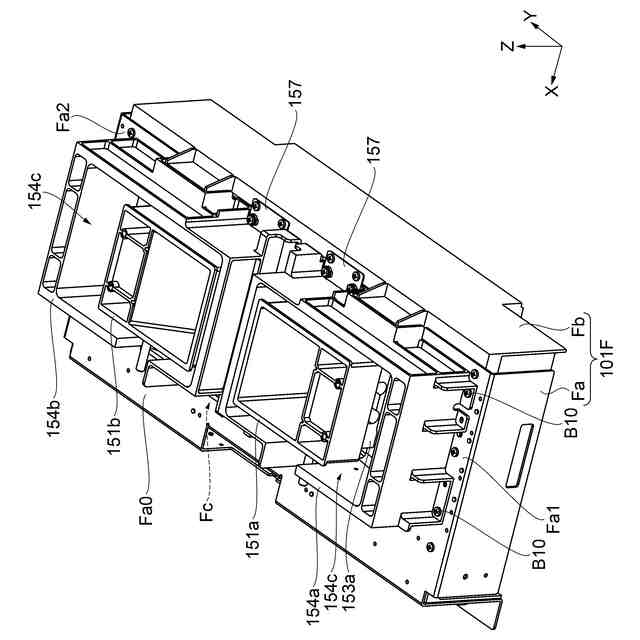

第２フレーム部などの配置を示す斜視図。

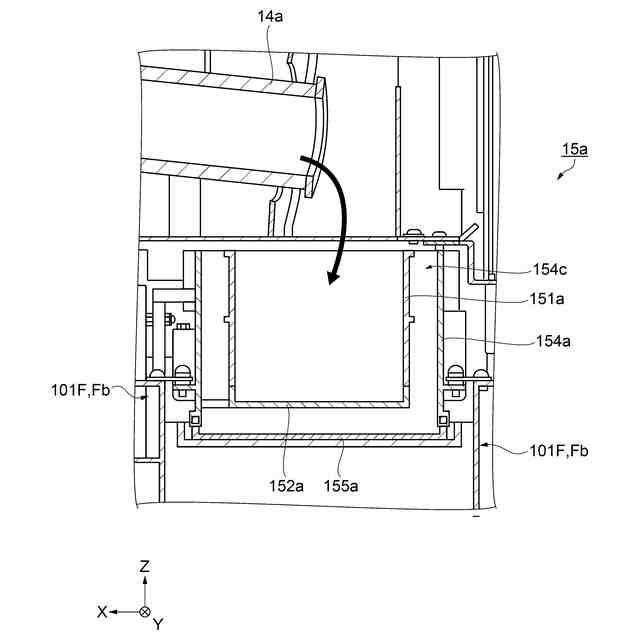

計測部などの構成を示す断面図。

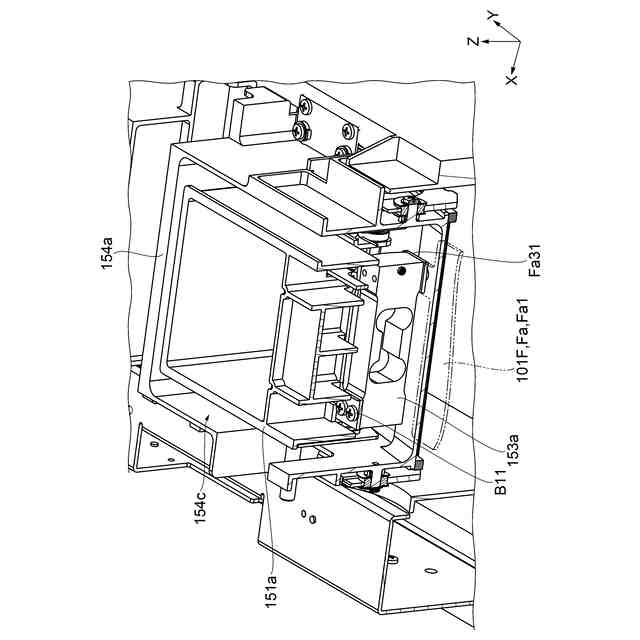

バケット部およびセンサー部の配置を示す断面斜視図。

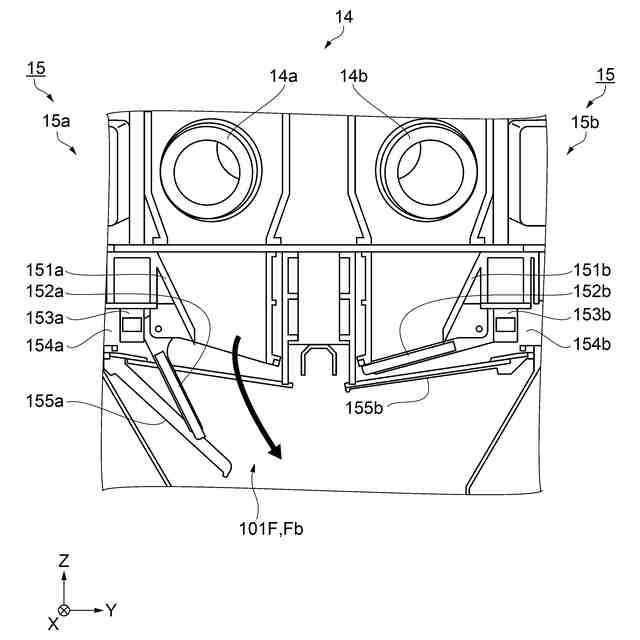

フタ部およびシャッター部が開いた状態を示す断面図。

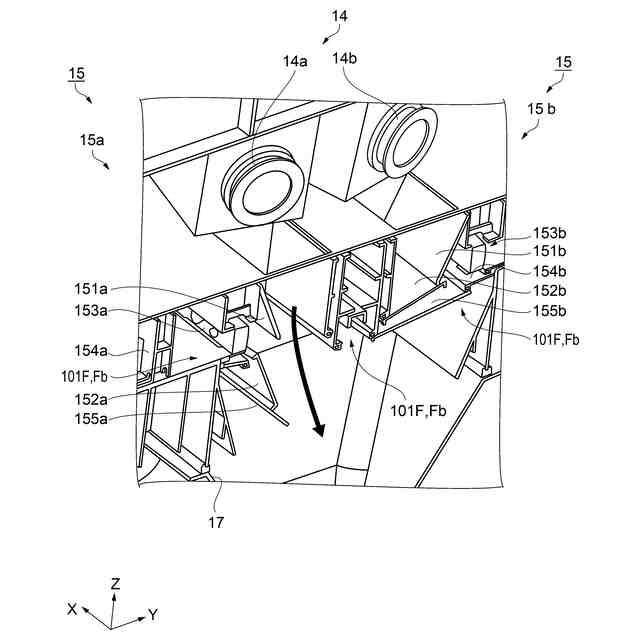

フタ部およびシャッター部が開いた状態を示す断面斜視図。

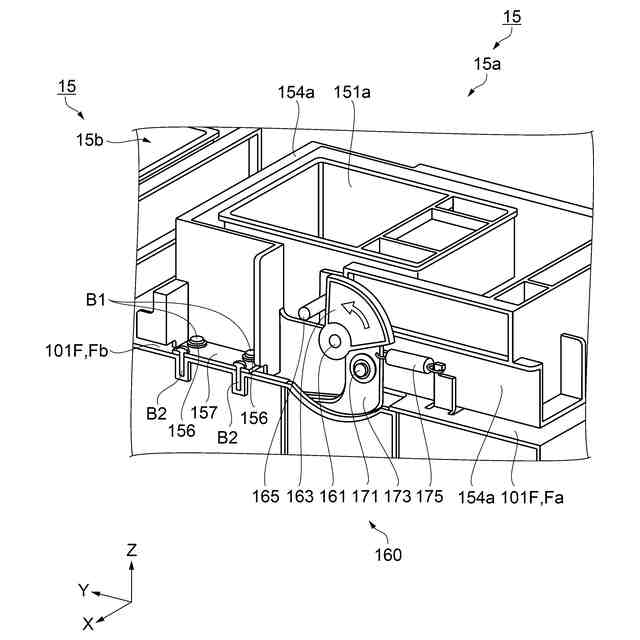

フタ部の開閉機構の構成を示す斜視図。
振動吸収部の配置を示す斜視図。
振動吸収部を示す断面図。
【発明を実施するための形態】
【０００７】
以下の実施形態では、乾式にて古紙などの紙片を再生するシート製造装置１を例示し、図面を参照して説明する。本発明のシート製造装置は、乾式であることに限定されず、湿式であってもよい。なお、本明細書において乾式とは、液体中で実施されずに、大気などの空気中で実施されることをいう。
【０００８】
以下の各図においては、相互に直交する座標軸としてＸＹＺ軸を付し、各矢印が指す方向を＋方向とし、＋方向と反対の方向を－方向とする。Ｚ軸は鉛直方向に沿う仮想軸であって＋Ｚ方向を上方とし、－Ｚ方向を下方とする。－Ｚ方向は重力が作用する方向である。シート製造装置１において、原料や紙片、ウェブ、およびシートなどの搬送方向の先を下流、搬送方向を遡る側を上流ということもある。図示の便宜上、各部材の大きさを実際とは異ならせている。
【０００９】
図１に示すように、本実施形態に係るシート製造装置１は、第１ユニット群１０１、第２ユニット群１０２、および第３ユニット群１０３を有する。なお、図１においては、古紙である紙片Ｃ、シートＰ３、スリット片Ｓ、および不要な端材などが移動する方向を白抜きの矢印で示している。
【００１０】
シート製造装置１は紙片ＣからシートＰ３を製造する。シート製造装置１では、－Ｘ方向からの側面視にて、－Ｙ方向から＋Ｙ方向に向かって、第１ユニット群１０１、第３ユニット群１０３、および第２ユニット群１０２が配置される。
（【００１１】以降は省略されています）
