公開番号2025067903
公報種別公開特許公報(A)
公開日2025-04-24
出願番号2024180312
出願日2024-10-15
発明の名称ラッシェル編地、ラッシェル編地製品、及びラッシェル編地の製造方法
出願人株式会社クロダレース
代理人個人
主分類D04B 21/00 20060101AFI20250417BHJP(組みひも;レース編み;メリヤス編成;縁とり;不織布)
要約【課題】経方向及び緯方向に伸び、かつ、破れ又はほつれにくいラッシェル編地を提供することを目的とする。

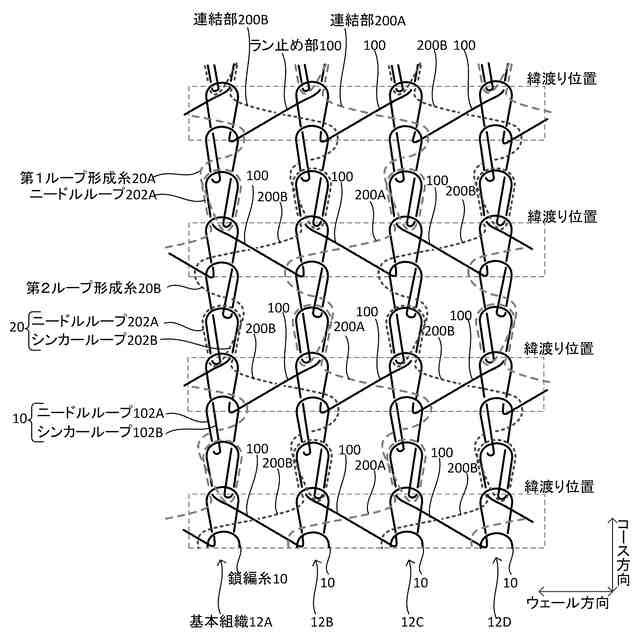

【解決手段】本実施形態におけるラッシェル編地は、鎖編糸10により複数の編み目が連続して形成された第1の基本組織12と、第1の基本組織12に隣接し、鎖編糸10により複数の編み目が連続して形成された第2の基本組織12と、第1の基本組織12及び第2の基本組織12の少なくとも一方に挿入され、コース方向に地組織の模様、又は、柄模様が繰り返し連続する単位あたりの基本組織の編み目のうち、当該編み目に対して規則的にニードルループを設けたループ形成糸20と、第1の基本組織12及び第2の基本組織12を連結するラン止め部とを有する。ラン止め部は、鎖編糸10により形成されたラン止め部100と、ループ形成糸20で形成された連結部200とを含み、ラン止め部100は、連結部200と重ねて設けられ、連結部200より生地の表側に位置する。
【選択図】図2
特許請求の範囲【請求項１】
組織形成糸により複数の編み目が連続して形成された第１の基本組織と、
前記第１の基本組織に隣接し、組織形成糸により複数の編み目が連続して形成された第２の基本組織と、
前記第１の基本組織又は前記第２の基本組織に挿入され、コース方向に地組織の模様、又は、柄模様が繰り返し連続する単位あたりの基本組織の編み目のうち、当該編み目に対して規則的にニードルループを設けたループ形成糸と、
少なくとも前記ループ形成糸により形成され、前記第１の基本組織及び前記第２の基本組織を連結する連結部と
を有するラッシェル編地。
続きを表示（約 1,400 文字）【請求項２】
前記ループ形成糸は、コース方向に地組織の模様、又は、柄模様が繰り返し連続する単位あたりの基本組織の編み目うち、３割以上の編み目に対して、ニードルループを設ける
請求項１に記載のラッシェル編地。
【請求項３】
前記連結部は、前記組織形成糸により形成された第１の連結部と、前記ループ形成糸で形成された第２の連結部とを含み、
前記第１の連結部は、前記第２の連結部と重ねて設けられ、当該第２の連結部より生地の表側に位置する
請求項１又は２に記載のラッシェル編地。
【請求項４】
前記第１の基本組織及び前記第２の基本組織が並ぶ方向において、隣り合う２つの当該基本組織を連結し、地組織又は柄を形成する第１の挿入糸と
をさらに有する
請求項３に記載のラッシェル編地。
【請求項５】
前記第１の挿入糸より生地の裏側に位置し、複数の前記編み目が連続する方向において、前記第１の基本組織及び前記第２の基本組織それぞれに挿入された第２の挿入糸
をさらに有し、
前記第１の挿入糸および前記第２の挿入糸の少なくとも一方は、機能性、弾性、又は、接着性を持つ、単一繊維素材糸又は複合糸である
請求項３に記載のラッシェル編地。
【請求項６】
複数の前記基本組織に挿入され、前記第１の挿入糸より生地の裏側に位置する、機能性、弾性、又は、接着性のある糸である機能付加糸
をさらに有する
請求項４に記載のラッシェル編地。
【請求項７】
前記ループ形成糸と、前記第１の基本組織、又は前記第２の基本組織を形成する組織形成糸との少なくとも一方は、機能性、弾性、又は、接着性を持つ、単一繊維素材糸、又は複合糸である
請求項３に記載のラッシェル編地。
【請求項８】
前記第１の挿入糸は、地組織にレース模様、又は柄を形成する柄糸であり、
前記第１の基本組織及び前記第２の基本組織を前記柄糸で連結し、地組織をレース模様又は柄で装飾する領域である柄部と、
前記柄部から突出した前記柄糸の糸端と
をさらに有し、
前記ループ形成糸、及び、前記第１の挿入糸は、前記柄糸と接触している
請求項４に記載のラッシェル編地。
【請求項９】
前記第１の挿入糸は、地組織を形成するジャカード糸であり、
前記基本組織が複数並ぶ方向に連続する３つ以上の編み目に前記ジャカード糸、又は前記第２の挿入糸を連続して挿入し、挿入された編み目を含むそれぞれの前記基本組織を連結する第３の連結部と、
複数の前記第３の連結部が前記基本組織の同じ編み目に挿入された集合部と
をさらに有し、
前記集合部は、前記基本組織の編み目が連続する方向に、規則的に設けられる
請求項４に記載の編ラッシェル編地。
【請求項１０】
前記連結部は、前記組織形成糸により形成された第１の連結部と、前記ループ形成糸で形成された第２の連結部とを含み、
前記第１の連結部又は前記第２の連結部は、繰り返し連続する単位あたりの前記第１の基本組織及び前記第２の基本組織の編み目うち、２割以上の編み目の位置に規則的に設けられる
請求項２に記載のラッシェル編地。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ラッシェル編地、ラッシェル編地製品、及びラッシェル編地の製造方法に関するものである。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
例えば、特許文献１には、編み立て方向に延びる鎖編組織をそれぞれ形成する複数の鎖編糸と、前記鎖編糸によって形成された複数の鎖編組織間に編地緯方向に渡って編み込まれる緯渡り糸と、加熱処理されて一部若しくは全部が溶融して溶着性を示す熱溶融糸とをラッセル編機に掛けてラッセル編地を編成する編成工程と、前記編成工程を経て得られるラッセル編地を熱処理する熱処理工程とを実行し、ラッセルレース編地を得るラッセルレース編地の製造方法であって、前記編成工程において、加熱処理されて一部若しくは全部が溶融する溶融性材料からなる溶融性糸条部位を第１鎖編部位として、前記溶融性材料より溶融温度が高い難溶融性材料からなる難溶融性糸条部位を第２鎖編部位として、前記第１鎖編部位及び第２鎖編部位を同一の鎖編組織に備えた複数の鎖編組織を編成するとともに前記溶融性材料と同種材料からなる挿入糸を、前記鎖編組織に挿入してラッセル編地を編成し、前記熱処理工程において、前記編成工程を経て得られたラッセル編地を、編地緊張状態で、前記難溶融性材料及び前記緯渡り糸の溶融温度以下で、前記溶融性材料の溶融温度以上の温度に加熱する熱処理を、前記難溶融性糸条部位及び前記緯渡り糸が糸条として残る処理時間、実行してラッセルレース編地を得るラッセルレース編地の製造方法が開示されている。
また、特許文献２には、原料糸を準備するステップ１と、原料糸をループ形成用地ガイドバーに送り込むステップ２と、ループ形成用地ガイドバーが編織作業を開始するステップ３とを含み、前記原料糸は、Ｎ（Ｎ≧１）本の糸から構成され、Ｎ本の糸中の少なくとも１本が伝線防止性糸であることを特徴とするマルチバー経編機による編み方法が開示されている。
また、特許文献３には、少なくとも２種類の地糸にて、鎖編組織を２重以上に形成してなる地編組織の部分を少なくとも一部に有する経編レース地であって、前記地糸のうち第１の地糸は非弾性糸であり、第２の地糸は弾性糸であり、前記地糸のいずれもが熱融着していない状態であることを特徴とする経編レース地が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１８４６７２号公報
特開２０１９－３５１８３号公報
特開２０１０－２４８６６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、経方向及び緯方向に伸び、かつ、破れ又はほつれにくいラッシェル編地を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明に係るラッシェル編地は、組織形成糸により複数の編み目が連続して形成された第１の基本組織と、前記第１の基本組織に隣接し、組織形成糸により複数の編み目が連続して形成された第２の基本組織と、前記第１の基本組織又は前記第２の基本組織に挿入され、コース方向に地組織の模様、又は、柄模様が繰り返し連続する単位あたりの基本組織の編み目のうち、当該編み目に対して規則的にニードルループを設けたループ形成糸と、少なくとも前記ループ形成糸により形成され、前記第１の基本組織及び前記第２の基本組織を連結する連結部とを有する。
【０００６】
好適には、前記ループ形成糸は、コース方向に地組織の模様、又は、柄模様が繰り返し連続する単位あたりの基本組織の編み目うち、３割以上の編み目に対して、ニードルループを設ける。
【０００７】
好適には、前記連結部は、前記組織形成糸により形成された第１の連結部と、前記ループ形成糸で形成された第２の連結部とを含み、前記第１の連結部は、前記第２の連結部と重ねて設けられ、当該第２の連結部より生地の表側に位置する。
【０００８】
好適には、前記第１の基本組織及び前記第２の基本組織が並ぶ方向において、隣り合う２つの当該基本組織を連結し、地組織又は柄を形成する第１の挿入糸とをさらに有する。
【０００９】
好適には、前記第１の挿入糸より生地の裏側に位置し、複数の前記編み目が連続する方向において、前記第１の基本組織及び前記第２の基本組織それぞれに挿入された第２の挿入糸をさらに有し、前記第１の挿入糸および前記第２の挿入糸の少なくとも一方は、機能性、弾性、又は、接着性を持つ、単一繊維素材糸又は複合糸である。
【００１０】
好適には、複数の前記基本組織に挿入され、前記第１の挿入糸より生地の裏側に位置する、機能性、弾性、又は、接着性のある糸である機能付加糸をさらに有する。
（【００１１】以降は省略されています）
