特許ウォッチ

公開番号2025056418
公報種別公開特許公報(A)
公開日2025-04-08
出願番号2023165879
出願日2023-09-27
発明の名称通気性不織布積層体およびその製造方法
出願人王子ホールディングス株式会社
代理人個人
主分類D04H 5/00 20120101AFI20250401BHJP(組みひも;レース編み;メリヤス編成;縁とり;不織布)
要約【課題】ヒートシール面全体に十分な熱接着性とヒートシール部分を剥離した際にケバ立ちが起こり難く、かつ高い引裂強度を有する通気性不織布を提供する。
【解決手段】スパンボンド不織布およびメルトブロー不織布から選ばれる層が1層以上積層された熱可塑性樹脂繊維不織布層Aと、1層または2層以上の熱可塑性樹脂繊維不織布層Bとを有する通気性不織布であって、前記熱可塑性樹脂繊維不織布層Bが、低融点ポリエステル樹脂、ポリエステル繊維およびポリエチレン樹脂を含有し、前記通気性不織布のJIS P 8116:2000に準じて測定される引裂強度が1000mN以上である通気性不織布。

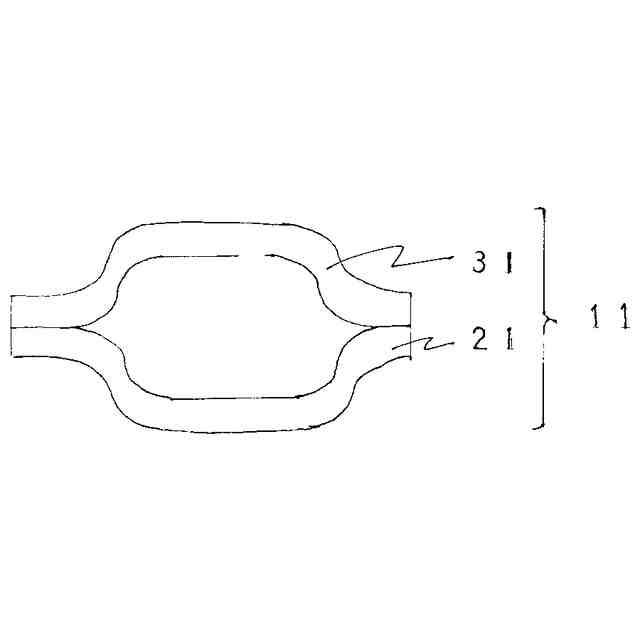

【選択図】図3
特許請求の範囲【請求項１】
ポリエステル樹脂繊維を主成分とするスパンボンド不織布およびポリエステル樹脂繊維を主成分とするメルトブロー不織布から選ばれる層が１層以上積層された熱可塑性樹脂繊維不織布層Ａと、１層または２層以上の熱可塑性樹脂繊維不織布層Ｂとを有する通気性不織布であって、前記熱可塑性樹脂繊維不織布層Ｂが、低融点ポリエステル樹脂、ポリエステル繊維およびポリエチレン樹脂を含有し、前記通気性不織布のＪＩＳＰ８１１６：２０００に準じて測定される引裂強度が１０００ｍＮ以上である通気性不織布。
続きを表示（約 840 文字）【請求項２】
前記低融点ポリエステル樹脂の融点が９０～１５０°Ｃであり、前記ポリエチレン樹脂の融点が９０～１４０°Ｃである請求項１に記載の通気性不織布。
【請求項３】
前記熱可塑性樹脂繊維不織布層Ｂにおける前記低融点ポリエステル樹脂の含有比率が１１～４１質量％であり、前記ポリエステル繊維の含有比率が９～３４質量％であり、前記ポリエチレン樹脂の含有比率が２５～８０質量％である請求項１または２に記載の通気性不織布。
【請求項４】
前記熱可塑性樹脂繊維不織布層Ａがスパンボンド不織布、メルトブロー不織布、スパンボンド不織布が少なくともこの順に積層された部分を有する請求項１～３のいずれか一項に記載の通気性不織布。
【請求項５】
前記通気性不織布のヒートシールに使用する面同士を重ねてヒートシールした場合のＪＩＳＫ６８５４－３：１９９９に準じて剥離速度３００ｍｍ／分で１８０°剥離する際の接着強度が、０．５Ｎ／１５ｍｍ以上である請求項１～４のいずれか一項に記載の通気性不織布。
【請求項６】
前記通気性不織布の坪量が３０ｇ／ｍ
２
以上１５０ｇ／ｍ
２
以下である請求項１～５のいずれか一項に記載の通気性不織布。
【請求項７】
請求項１～６のいずれかに記載の通気性不織布の製造方法であって、下記工程１～工程３をこの順で有する、通気性不織布積層体の製造方法。
工程１：熱可塑性樹脂繊維不織布層Ａとして熱可塑性樹脂繊維不織布ａおよび熱可塑性樹脂繊維不織布層Ｂとして熱可塑性樹脂繊維不織布ｂを準備する工程。
工程２：３層以上の構成の熱可塑性樹脂繊維不織布ａと、１層または２層以上の熱可塑性樹脂繊維不織布ｂとを積層する工程。
工程３：工程２で積層した熱可塑性樹脂繊維不織布ａと、熱可塑性樹脂繊維不織布ｂとを熱融着して通気性不織布積層体を得る工程。

発明の詳細な説明【技術分野】
【０００１】
本発明はヒートシール面全体に十分な熱接着性とヒートシール部分を剥離した際にケバ立ちが起こり難く、かつ高い引裂強度を有する通気性不織布積層体とその製造方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
使い捨てカイロ、医療用温熱体等の発熱体、乾燥剤、脱酸素剤、鮮度保持剤等の各種安定化剤、防虫剤、芳香剤等の包装材料として通気性不織布の用途は多岐にわたる。
また、衣料、雑貨、玩具等のラッピング材料としても使用されている。さらに、水などの液体、気体のろ材にも通気性不織布は適用されている。
通気性不織布はその用途に応じた通気性（バリア性）が求められ、使用する材料の特性や厚さの調整、多孔質フィルムとの貼り合わせ等で調整されている。
例えば、１軸延伸した多孔質フィルムの片面に補強材が積層された通気性および透湿性の積層体が特許文献１に開示されている。また、特許文献２には融点に差のあるＡ層およびＢ層の２層の多孔質フィルムからなる袋体が開示されており、特許文献３には不織布と多孔質フィルムが接着剤で部分的に接合されており、特定のメディアン径、細孔体積、１０％伸長時の応力を有する多孔質フィルムを用いることで、通気性、透湿性を容易にコントロールできる積層体が開示されている。
衣料、雑貨、玩具等のラッピング材料として使用される場合は、シール部の易開封性が求められる場合があり、また開封部に毛羽立ちが発生すると不織布材料が脱落し、内容物の表面に付着する恐れがあるため、これを抑える必要がある。
【先行技術文献】
【特許文献】
【０００３】
特公平６－２２９５９号公報
特開２０１１－１０４９９３号公報
特開２０１４－８３８０６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、ヒートシール面全体に十分な熱接着性とヒートシール部分を剥離した際にケバ立ちが起こり難く、かつ高い引裂強度を有する通気性不織布を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明は、以下の態様を有する。
＜１＞ポリエステル樹脂繊維を主成分とするスパンボンド不織布およびポリエステル樹脂繊維を主成分とするメルトブロー不織布から選ばれる層が１層以上積層された熱可塑性樹脂繊維不織布層Ａと、１層または２層以上の熱可塑性樹脂繊維不織布層Ｂとを有する通気性不織布であって、前記熱可塑性樹脂繊維不織布層Ｂが、低融点ポリエステル樹脂、ポリエステル繊維およびポリエチレン樹脂を含有し、前記通気性不織布積層体のＪＩＳＰ８１１６：２０００に準じて測定される引裂強度が１０００ｍＮ以上である通気性不織布積層体。
【０００６】
＜２＞前記低融点ポリエステル樹脂の融点が９０～１５０°Ｃであり、前記ポリエチレン樹脂の融点が９０～１４０°Ｃである＜１＞に記載の通気性不織布積層体。
【０００７】
＜３＞前記熱可塑性樹脂繊維不織布層Ｂにおける前記低融点ポリエステル樹脂の含有比率が１１～４１質量％であり、前記ポリエステル繊維の含有比率が９～３４質量％であり、前記ポリエチレン樹脂の含有比率が２５～８０質量％である＜１＞または＜２＞に記載の通気性不織布積層体。
【０００８】
＜４＞前記熱可塑性樹脂繊維不織布層Ａがスパンボンド不織布、メルトブロー不織布、スパンボンド不織布が少なくともこの順に積層された部分を有する＜１＞～＜３＞のいずれかに記載の通気性不織布積層体。
【０００９】
＜５＞前記通気性不織布のヒートシールに使用する面同士を重ねてヒートシールした場合のＪＩＳＫ６８５４－３：１９９９に準じて剥離速度３００ｍｍ／分で１８０°剥離する際の接着強度が、０．５Ｎ／１５ｍｍ以上である＜１＞～＜４＞のいずれかに記載の通気性不織布積層体。
【００１０】
＜６＞前記通気性不織布の坪量が３０ｇ／ｍ
２
以上１５０ｇ／ｍ
２
以下である＜１＞～＜５＞のいずれかに記載の通気性不織布積層体。
（【００１１】以降は省略されています）

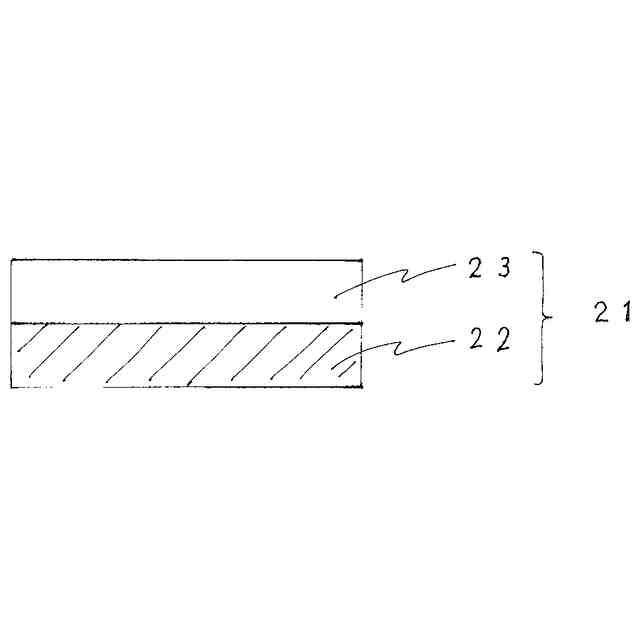

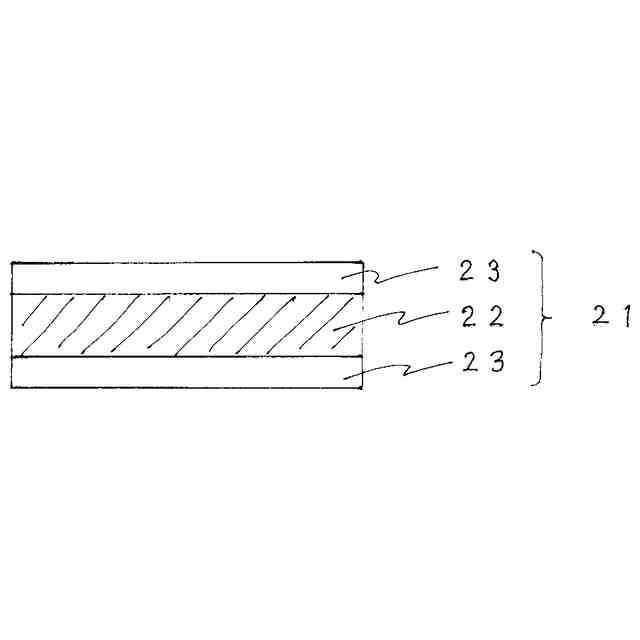

関連特許
