特許ウォッチ

公開番号2025056895
公報種別公開特許公報(A)
公開日2025-04-09
出願番号2023166413
出願日2023-09-27
発明の名称芯鞘紡績糸を含む編地、及び体操服またはTシャツ
出願人東洋紡せんい株式会社
代理人弁理士法人アスフィ国際特許事務所
主分類D04B 1/16 20060101AFI20250401BHJP(組みひも;レース編み;メリヤス編成;縁とり;不織布)
要約【課題】洗濯の脱水処理後の含水率が低く乾燥性に優れ、且つスナッグが生じ難い編地を提供する。
【解決手段】実質無撚りの芯鞘紡績糸を10質量%以上、100質量%以下の含量で含み、前記芯鞘紡績糸は、単繊維繊度が3.5dtex以上、15.0dtex以下のポリエステル繊維を含む芯部と、ポリエステル繊維を含む鞘部とを有している編地。
【選択図】図2
特許請求の範囲【請求項１】
実質無撚りの芯鞘紡績糸を１０質量％以上、１００質量％以下の含量で含み、
前記芯鞘紡績糸は、単繊維繊度が３．５ｄｔｅｘ以上、１５．０ｄｔｅｘ以下のポリエステル繊維を含む芯部と、ポリエステル繊維を含む鞘部とを有している編地。
続きを表示（約 640 文字）【請求項２】
前記鞘部に含まれている前記ポリエステル繊維はポリエステル短繊維であり、前記芯部に含まれている前記ポリエステル繊維はポリエステル長繊維である請求項１に記載の編地。
【請求項３】
前記鞘部に含まれている前記ポリエステル短繊維の単繊維繊度は、前記芯部のポリエステル長繊維の単繊維繊度よりも小さい請求項２に記載の編地。
【請求項４】
前記鞘部に含まれている前記ポリエステル短繊維の単繊維繊度は、０．８ｄｔｅｘ以上、３．５ｄｔｅｘ以下である請求項２に記載の編地。
【請求項５】
前記鞘部のポリエステル短繊維は、前記芯部に近い方の一端と前記芯部から遠い方の他端とを有し、前記一端から前記他端に向かうに従って前記芯部から離れるように前記芯部を中心に回旋しながら前記芯鞘紡績糸の長手方向に延在している請求項２に記載の編地。
【請求項６】
前記鞘部に含まれている前記ポリエステル短繊維は、異形度が１．６以上、３．６以下の異形断面を有する請求項２に記載の編地。
【請求項７】
更にポリエステル繊維を含む仮撚加工糸を含む請求項１に記載の編地。
【請求項８】
脱水後含水率が５％以上、２５％以下であり、且つ
脱水後乾燥性が１０分以上、３５分以下である請求項１に記載の編地。
【請求項９】
請求項１～８のいずれかに記載の編地を有する体操服またはＴシャツ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、芯鞘紡績糸を含む編地、及び体操服またはＴシャツに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
衣服に用いられる布帛には、汗や湿気を吸い取ってすばやく蒸発させる性能すなわち吸水速乾性が求められる場合がある。例えば、吸水速乾性を有する布帛の糸として、特許文献１には、酸化チタン含有率が１．０質量％未満で繊維円周上に存在する３個以上の突起部を繊維長さ方向に連続して有し、繊維断面の異形度（内接円に対する外接円の比）が１．８以上の高異形度ポリエステル繊維、及び／又は中空率８％以上の中空ポリエステル繊維を含むエア交絡紡績糸であり、そのポリエステル繊維の繊度が３．５ｄｔｅｘ以下で、かつ該紡績糸の糸長１０ｍ当りの毛羽数が、長さ１ｍｍ以上が３０個以上３５０個未満、長さ３ｍｍ以上が１５個未満であるエア交絡紡績糸が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－２２０４７８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明者らの検討により、特許文献１のエア交絡紡績糸により構成される布帛は吸水速乾性を発揮できるが、洗濯の脱水処理後の含水率を低減し難いことが分かった。更に本発明者らの検討により、従来の吸水速乾性を有する布帛では、繊維や糸が布帛の表面から飛び出す現象であるスナッグが生じる場合があることが分かった。本発明は上記事情に鑑みてなされたものであり、その目的は、洗濯の脱水処理後の含水率が低く乾燥性に優れ、且つスナッグが生じ難い編地を提供することにある。更に他の目的は、洗濯の脱水処理後の含水率が低く乾燥性に優れ、且つスナッグが生じ難い体操服またはＴシャツを提供することにある。
【課題を解決するための手段】
【０００５】
実施の形態に係る編地は下記［１］の通りである。
［１］実質無撚りの芯鞘紡績糸を１０質量％以上、１００質量％以下の含量で含み、
前記芯鞘紡績糸は、単繊維繊度が３．５ｄｔｅｘ以上、１５．０ｄｔｅｘ以下のポリエステル繊維を含む芯部と、ポリエステル繊維を含む鞘部とを有している編地。
【０００６】
編地は、上記構成の芯鞘紡績糸を所定量含むことにより、洗濯の脱水処理後の含水率が低くなるため脱水後の乾燥性が向上し、且つスナッグが生じ難くなる。また当該編地を含む衣服は、洗濯の脱水処理後の含水率が低くなるため脱水後の乾燥性が向上し、且つスナッグが生じ難くなる。
【０００７】
更に実施の形態に係る編地は、以下の［２］～［８］のいずれかであることが好ましい。
［２］前記鞘部に含まれている前記ポリエステル繊維はポリエステル短繊維であり、前記芯部に含まれている前記ポリエステル繊維はポリエステル長繊維である［１］に記載の編地。
［３］前記鞘部に含まれている前記ポリエステル短繊維の単繊維繊度は、前記芯部のポリエステル長繊維の単繊維繊度よりも小さい［２］に記載の編地。
［４］前記鞘部に含まれている前記ポリエステル短繊維の単繊維繊度は、０．８ｄｔｅｘ以上、３．５ｄｔｅｘ以下である［２］または［３］に記載の編地。
［５］前記鞘部のポリエステル短繊維は、前記芯部に近い方の一端と前記芯部から遠い方の他端とを有し、前記一端から前記他端に向かうに従って前記芯部から離れるように前記芯部を中心に回旋しながら前記芯鞘紡績糸の長手方向に延在している［２］～［４］のいずれかに記載の編地。
［６］前記鞘部に含まれている前記ポリエステル短繊維は、異形度が１．６以上、３．６以下の異形断面を有する［２］～［５］のいずれかに記載の編地。
［７］更にポリエステル繊維を含む仮撚加工糸を含む［１］～［６］のいずれかに記載の編地。
［８］脱水後含水率が５％以上、２５％以下であり、且つ
脱水後乾燥性が１０分以上、３５分以下である［１］～［７］のいずれかに記載の編地。
【０００８】
更に、実施の形態に係る体操服またはＴシャツは下記［９］の通りである。
［９］［１］～［８］のいずれかに記載の編地を有する体操服またはＴシャツ。
【発明の効果】
【０００９】
本発明によれば、上記構成により、洗濯の脱水処理後の含水率が低くなるため脱水後の乾燥性が向上し、且つスナッグが生じ難い編地を提供することができる。また上記構成により、洗濯の脱水処理後の含水率が低くなるため脱水後の乾燥性が向上し、且つスナッグが生じ難い体操服またはＴシャツを提供することができる。
【図面の簡単な説明】
【００１０】

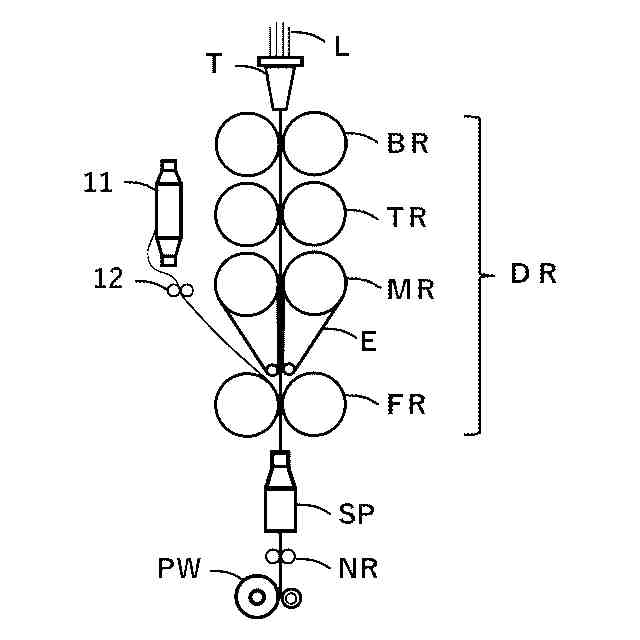

図１は、実施の形態に係る芯鞘紡績糸を製造するための装置の一例の概略図である。
図２（ａ）は、実施例１のスムース編の組織図を示す。図２（ｂ）は、実施例２のメッシュ編の組織図である。図２（ｃ）は、実施例３のモックロディ編の組織図である。図２（ｄ）は、実施例４のカノコ編の組織図を示す。図２（ｅ）は、実施例５のカノコ編の組織図である。図２（ｆ）は、実施例６のハーフ天竺編の組織図である。図２（ｇ）は、実施例７のスムース編の組織図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）

関連特許
