発明の名称空気処理装置
出願人東芝ライテック株式会社
代理人個人,個人
主分類A61L 9/015 20060101AFI20250401BHJP(医学または獣医学;衛生学)
要約【課題】オゾン濃度が一定値以上とならないようにするために、オゾン濃度を正確に検出可能な空気処理装置を提供する。
【解決手段】空気処理装置10は、筐体11と、オゾン発生器75と、ガスセンサ97と、を備える。筐体11は、空気を処理する処理部43と、処理部43に空気を吸い込む吸気口16と、処理部43から空気を排気する排気口17と、を有する。オゾン発生器75は、筐体11内に配置される。ガスセンサ97は、筐体11内で、処理部43、オゾン発生器75よりも吸気口16側に配置される。
【選択図】図5
特許請求の範囲【請求項１】
空気を処理する処理部と、前記処理部に空気を吸い込む吸気口と、前記処理部から空気を排気する排気口と、を有する筐体と；
前記筐体内に配置されたオゾン発生器と；
前記筐体内で、前記処理部、前記オゾン発生器よりも前記吸気口側に配置されたガスセンサと；
を備えることを特徴とする空気処理装置。
続きを表示（約 480 文字）【請求項２】
前記処理部内に紫外領域の光を照射する紫外線光源と；
前記処理部よりも前記吸気口側に配置され、空気を流通可能とするとともに、前記吸気口へ向かう前記紫外線光源からの光を遮光する遮光部と；
を備え、
前記ガスセンサは、前記遮光部を挟んで前記紫外線光源とは反対側に配置される
ことを特徴とする請求項１に記載の空気処理装置。
【請求項３】
前記筐体の前記吸気口よりも下側に設けられた据置用の脚部材を備え、
前記ガスセンサは、前記脚部材に配置されている
ことを特徴とする請求項１に記載の空気処理装置。
【請求項４】
前記筐体の一面に沿って配置され、前記オゾン発生器を制御する制御部を備え、
前記ガスセンサは、前記筐体の前記一面に配置されている
ことを特徴とする請求項１ないし３いずれか一に記載の空気処理装置。
【請求項５】
前記ガスセンサは、オゾンセンサである
ことを特徴とする請求項１ないし３いずれか一に記載の空気処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、空気処理装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、ファンによる送風により外部の空気を筐体内に吸い込み、吸い込んだ空気に紫外線を照射したり、光触媒により脱臭したり、オゾン発生器からオゾンを放出したりして空気を処理し、処理した空気を外部に排気する空気処理装置がある。
【０００３】
このような空気処理装置では、部屋内に放出するオゾンにより部屋内の空気を処理する場合、オゾン濃度が一定値以上となった場合、違和感を感じたり、呼吸障害が発生したりと、人体への影響が発生する虞がある。そのため、オゾンを用いる空気処理装置は、オゾン濃度を測定する等の手段を用いて、部屋内のオゾン濃度が一定値以上とならないようにする必要がある。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－９９５１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明が解決しようとする課題は、オゾン濃度を正確に検出可能な空気処理装置を提供することにある。
【課題を解決するための手段】
【０００６】
実施形態の空気処理装置は、筐体と、オゾン発生器と、ガスセンサと、を備える。筐体は、空気を処理する処理部と、処理部に空気を吸い込む吸気口と、処理部から空気を排気する排気口と、を有する。オゾン発生器は、筐体内に配置される。ガスセンサは、筐体内で、処理部、オゾン発生器よりも吸気口側に配置される。
【発明の効果】
【０００７】
実施形態によれば、オゾン濃度を正確に検出可能な空気処理装置を提供することが期待できる。
【図面の簡単な説明】
【０００８】
第１の実施形態を示す空気処理装置の斜視図である。
同上空気処理装置の前面パネルを外した斜視図である。
同上空気処理装置の分解斜視図である。

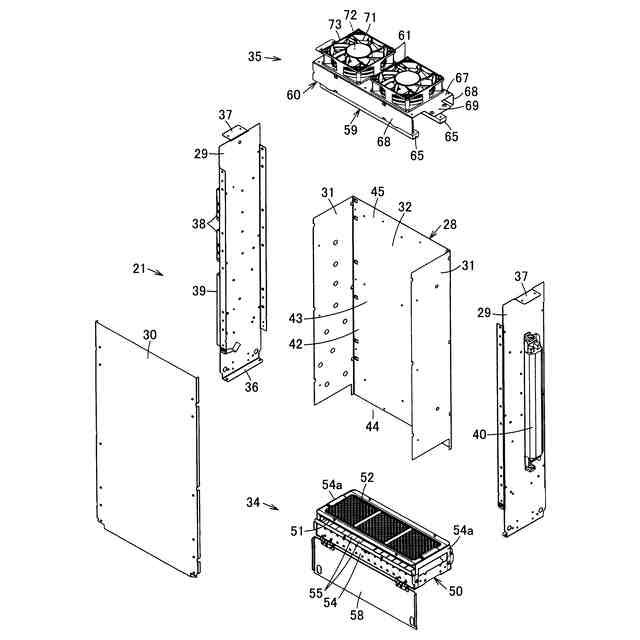

同上空気処理装置の空気処理ユニットの分解斜視図である。

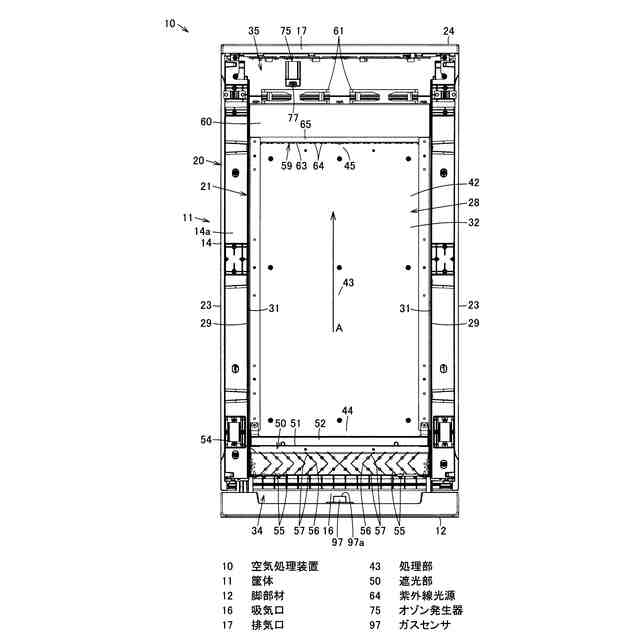

同上空気処理装置の内部構造を示す正面図である。
同上空気処理装置のオゾン発生器を示す正面図である。
同上空気処理装置の内部から前方のオゾン発生器を見た斜視図である。
第２の実施形態の空気処理装置の内部構造を示す正面図である。
【発明を実施するための形態】
【０００９】
以下、一実施形態を、図１ないし図７を参照して説明する。
【００１０】
なお、以下の実施形態における空気処理装置は、空気処理装置の内部に流通する空気または外部の空気に対して、所定の手法により、殺菌、除菌、滅菌、減菌、脱臭、消臭のいずれかの空気処理を行う装置である。そして、空気処理装置の空気処理は、殺菌処理、除菌処理、滅菌処理、減菌処理、脱臭処理、消臭処理のいずれかに置き換えて解釈可能である。また、ここでの所定の手法とは、光照射、光触媒、オゾンなどである。光照射は、ＵＶ－Ｃ領域、ＵＶ－Ｂ領域、ＵＶ－Ａ領域、可視光領域、赤外領域などの波長の光を照射することをいう。光触媒は、空気処理装置の内部に配設された、酸化チタンなどの光触媒に光（紫外光や可視光）を照射することで生成される活性酵素やＯＨラジカルによって、空気中に浮遊する菌、ウイルス、においの元などの活動を抑制したり、水と二酸化炭素に分解したりすることをいう。オゾンは、空気中のにおい成分および物体の表面に付着する付着臭の成分を酸化し、脱臭することをいう。
