公開番号2025056530
公報種別公開特許公報(A)
公開日2025-04-08
出願番号2023166062
出願日2023-09-27
発明の名称空気処理装置
出願人東芝ライテック株式会社
代理人個人,個人
主分類A61L 9/20 20060101AFI20250401BHJP(医学または獣医学;衛生学)
要約【課題】オゾンを効率よく放出可能な空気処理装置を提供する。
【解決手段】空気処理装置10は、筐体11と、ファン61と、紫外線光源64と、光触媒体52と、オゾン発生器75と、を備える。筐体11は、処理空間42を有する。ファン61は、送風により筐体11の外部の空気を処理空間42に吸い込み、処理空間42に吸い込んだ空気を筐体11の外部に排気する。紫外線光源64は、ファン61による空気の送風方向Aの下流側から上流側へ向けて処理空間42に紫外領域の光を照射する。光触媒体52は、処理空間42内でファン61、紫外線光源64よりも送風方向Aの上流側に配置される。オゾン発生器75は、筐体11内で、ファン61、紫外線光源64および光触媒体52よりも送風方向Aの下流側に配置される。
【選択図】図5
特許請求の範囲【請求項１】
処理空間を有する筐体と；
送風により前記筐体の外部の空気を前記処理空間に吸い込み、前記処理空間に吸い込んだ空気を前記筐体の外部に排気するファンと；
前記ファンによる空気の送風方向の下流側から上流側へ向けて前記処理空間に紫外領域の光を照射する紫外線光源と；
前記処理空間内で前記ファン、前記紫外線光源よりも前記送風方向の上流側に配置される光触媒体と；
前記筐体内で、前記ファン、前記紫外線光源および前記光触媒体よりも前記送風方向の下流側に配置されるオゾン発生器と；
を備えることを特徴とする空気処理装置。
続きを表示（約 280 文字）【請求項２】
前記筐体は、前記送風方向に交差する方向の一面に作業面を有し、
前記光触媒体は、前記筐体の前記作業面から着脱可能に配置され、
前記オゾン発生器の少なくとも一部は、前記筐体の前記作業面から露出可能に配置されている
ことを特徴とする請求項１に記載の空気処理装置。
【請求項３】
前記紫外線光源は、ピーク波長が３１５～４００ｎｍの光を照射する第１の紫外線光源と、ピーク波長が２８０ｎｍ以下の紫外線領域の光を照射する第２の紫外線光源と、を備えている
ことを特徴とする請求項１または２に記載の空気処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、空気処理装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、ファンによる送風により外部の空気を筐体内に吸い込み、吸い込んだ空気に紫外線を照射したり、光触媒により脱臭したり、オゾン発生器からオゾンを放出したりして空気を処理し、処理した空気を外部に排気する空気処理装置がある。
【０００３】
このような空気処理装置では、部屋内の物や、部屋の壁面（天井、側壁）、部屋の床面などに付着している付着臭の十分な脱臭、消臭を可能とするために、オゾンを効率よく放出可能とすることが望まれる。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－９９５１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明が解決しようとする課題は、オゾンを効率よく放出可能な空気処理装置を提供することにある。
【課題を解決するための手段】
【０００６】
実施形態の空気処理装置は、筐体と、ファンと、紫外線光源と、光触媒体と、オゾン発生器と、を備える。筐体は、処理空間を有する。ファンは、送風により筐体の外部の空気を処理空間に吸い込み、処理空間に吸い込んだ空気を筐体の外部に排気する。紫外線光源は、ファンによる空気の送風方向の下流側から上流側へ向けて処理空間に紫外領域の光を照射する。光触媒体は、処理空間内でファン、紫外線光源よりも送風方向の上流側に配置される。オゾン発生器は、筐体内で、ファン、紫外線光源および光触媒体よりも送風方向の下流側に配置される。
【発明の効果】
【０００７】
実施形態によれば、オゾンを効率よく放出することが期待できる。
【図面の簡単な説明】
【０００８】
一実施形態を示す空気処理装置の斜視図である。
同上空気処理装置の前面パネルを外した斜視図である。
同上空気処理装置の分解斜視図である。
同上空気処理装置の空気処理ユニットの分解斜視図である。

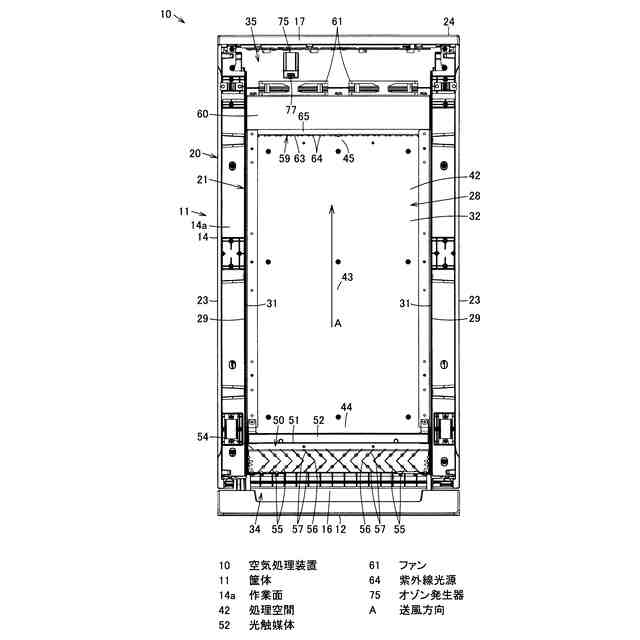

同上空気処理装置の内部構造を示す正面図である。

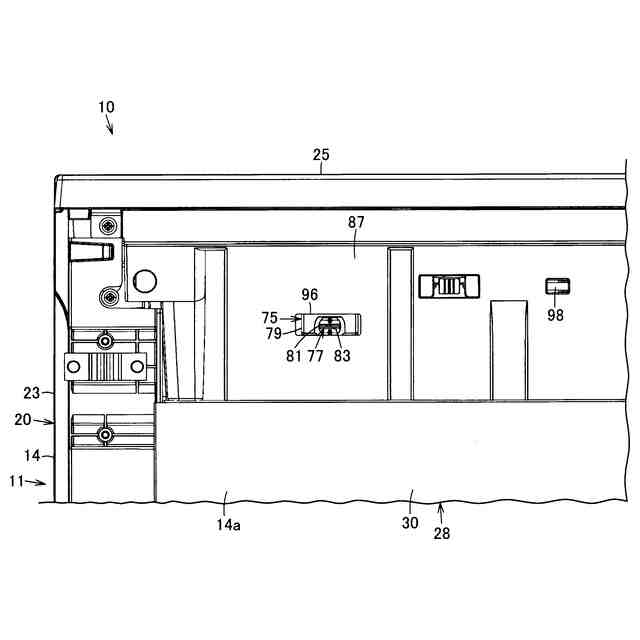

同上空気処理装置のオゾン発生器を示す正面図である。
同上空気処理装置の内部から前方のオゾン発生器を見た斜視図である。
【発明を実施するための形態】
【０００９】
以下、一実施形態を、図面を参照して説明する。
【００１０】
なお、以下の実施形態における空気処理装置は、空気処理装置の内部に流通する空気または外部の空気に対して、所定の手法により、殺菌、除菌、滅菌、減菌、脱臭、消臭のいずれかの空気処理を行う装置である。そして、空気処理装置の空気処理は、殺菌処理、除菌処理、滅菌処理、減菌処理、脱臭処理、消臭処理のいずれかに置き換えて解釈可能である。また、ここでの所定の手法とは、光照射、光触媒、オゾンなどである。光照射は、ＵＶ－Ｃ領域、ＵＶ－Ｂ領域、ＵＶ－Ａ領域、可視光領域、赤外領域などの波長の光を照射することをいう。光触媒は、空気処理装置の内部に配設された、酸化チタンなどの光触媒に光（紫外光や可視光）を照射することで生成される活性酵素やＯＨラジカルによって、空気中に浮遊する菌、ウイルス、においの元などの活動を抑制したり、水と二酸化炭素に分解したりすることをいう。オゾンは、空気中のにおい成分および物体の表面に付着する付着臭の成分を酸化し、脱臭することをいう。
（【００１１】以降は省略されています）
