公開番号2025052731
公報種別公開特許公報(A)
公開日2025-04-07
出願番号2023161590
出願日2023-09-25
発明の名称テープ式使い捨ておむつ
出願人株式会社光洋
代理人個人,個人
主分類A61F 13/49 20060101AFI20250328BHJP(医学または獣医学;衛生学)
要約【課題】排出物の漏れが生じないように適切な位置に装着するのが容易なテープ式使い捨ておむつを提供する。

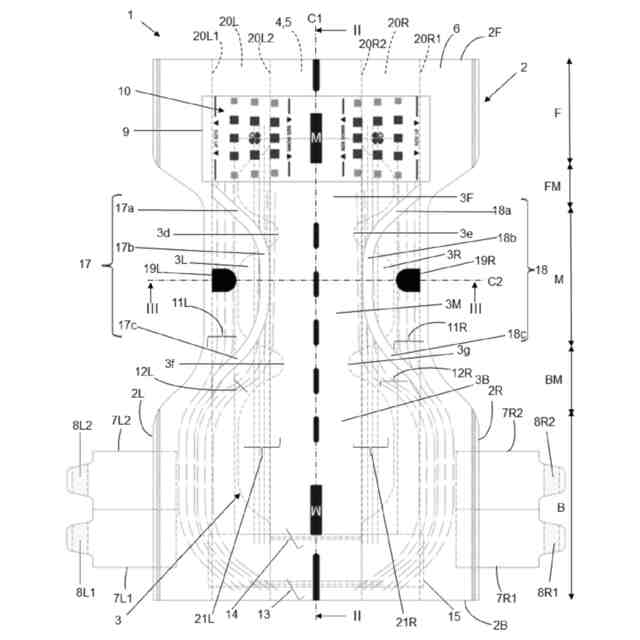

【解決手段】テープ式使い捨ておむつ1は、左右の外側伸縮材11L及び11R並びに左右の内側伸縮材12L及び12Rが、本体2の後遷移部BMにおいて左右側縁2L及び2Rに沿って斜めに配置され、後部Bにおいて該左右側縁2L及び2Rと略平行に配置され、該後部Bの後端縁2Bの近くで左右中心線の方へ斜めに配置されると共に、後端伸縮材13が、少なくとも左右の該内側伸縮材12L及び12Rの間を繋ぐように配置されることにより、該後遷移部BM及び該後部Bにおいて該外側伸縮材11L及び11Rと該内側伸縮材12L及び12Rと該後端伸縮材13とが略円弧状に配置され、該本体2の該後遷移部BM及び該後部Bは、装着時に着用者の臀部に沿ってフィットすると共に臀部との間に排泄物収容空間を有する膨らみ構造16を備える。
【選択図】図4
特許請求の範囲【請求項１】
液透過性のトップシートと液不透過性のボトムシートとの間に液保持性の吸収体を内包する本体であって、長方形の長手方向の中間部の幅が狭くなった全体形状を有し、該長手方向の一端である前部と他端であり該前部より長い後部とを有し、該前部から該中間部へ至る前遷移部及び該後部から該中間部へ至る後遷移部は該中間部へ向かうにつれて幅が狭くなるものと、
該本体の該後部の左右側縁から外方へ突出した各テープと、
該各テープの突出端部に設けられ、該本体の該前部又は該前遷移部における外装面に着脱可能な各ファスニング部と、
該本体の該左右側縁近くに配置された一群の糸状の伸縮材からなる左右の外側伸縮材と、
該左右の外側伸縮材より左右中心線近くに配置された一群の糸状の伸縮材からなる左右の内側伸縮材と、
該本体の該後部の後端縁近くに幅方向に配置された後端伸縮材と、を備え、
該外側伸縮材及び該内側伸縮材が、該後遷移部において該左右側縁に沿って斜めに配置され、該後部において該左右側縁と略平行に配置され、該後部の該後端縁の近くで該左右中心線の方へ斜めに配置されると共に、該後端伸縮材が、少なくとも左右の該内側伸縮材の間を繋ぐように配置されることにより、該本体の該後遷移部及び該後部において該外側伸縮材と該内側伸縮材と該後端伸縮材とが略円弧状に配置され、
該本体の該後遷移部及び該後部は、装着時に着用者の臀部に沿ってフィットすると共に臀部との間に排泄物収容空間を有する膨らみ構造を備える
ことを特徴とするテープ式使い捨ておむつ。
続きを表示（約 790 文字）【請求項２】
該各ファスニング部は、該本体の該前部又は該前遷移部における該外装面に設けられたターゲットテープに着脱可能であることを特徴とする請求項１に記載のテープ式使い捨ておむつ。
【請求項３】
該本体の該後部の該後端縁近くに基端を固定されると共に自由端に左右方向にフラップ用伸縮材を配置されたフラップを更に備え、
該後端伸縮材が該フラップの該基端内に設けられたことを特徴とする請求項１に記載のテープ式使い捨ておむつ。
【請求項４】
該本体の左右の該前遷移部と該中間部と該後遷移部にわたって該外装面に表示された、着用者の鼠径部、大腿部の付け根部分、及び殿溝に沿わせて当てる左右のガイドラインを更に備えることを特徴とする請求項１に記載のテープ式使い捨ておむつ。
【請求項５】
該本体の該外装面に表示された、該左右のガイドラインにおける着用者の大腿部の付け根部分に沿わせて当てる部分の中央位置を指し示すセンターポイントを更に備えることを特徴とする請求項４に記載のテープ式使い捨ておむつ。
【請求項６】
該本体の該中間部の該左右側縁に沿った線上で起立するための左右の起立性シートと、左右の該起立性シートの自由端に沿って配置された左右の起立用伸縮材とを、更に備えることを特徴とする請求項１に記載のテープ式使い捨ておむつ。
【請求項７】
該吸収体は、左右各２つのくびれ部と、該くびれ部間にある左右の膨出部とを有することを特徴とする請求項１に記載のテープ式使い捨ておむつ。
【請求項８】
該吸収体は、左右各２つのくびれ部と、該くびれ部間にある左右の膨出部とを有し、
該左右の内側伸縮材は、該左右の膨出部の基端付近に配置されることを特徴とする請求項１に記載のテープ式使い捨ておむつ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、テープ式使い捨ておむつに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１に開示されたテープ式使い捨ておむつは、腹側部分の外装面に設けられたターゲットテープと、背側部分の左右側縁から突出して設けられ、該ターゲットテープに着脱可能なファスニングテープと、該おむつの左右側縁に沿って腹側部分の一部から中間部を経て背側部分の前半部まで設けられた左右の弾性材と、該背側部分の後端部中央における吸収体の無い領域に左右方向に設けられたエンドフラップ弾性材と、を備える。
【０００３】
テープ式使い捨ておむつは、寝た状態の老人などに介護者によって装着されることが多いが、排出物の漏れが生じないように適切な位置に装着することは容易ではない。特許文献１の該テープ式使い捨ておむつは、該弾性材が前述したように配置されているため、着用者の丸みのある臀部の形状にフィットさせて排出物の漏れが生じないように適切な位置に装着することが困難である。
【先行技術文献】
【特許文献】
【０００４】
特許第５６０３３９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明の一つの目的は、排出物の漏れが生じないように適切な位置に装着するのが容易なテープ式使い捨ておむつを提供することである。
【課題を解決するための手段】
【０００６】
本発明の一の態様のテープ式使い捨ておむつは、液透過性のトップシートと液不透過性のボトムシートとの間に液保持性の吸収体を内包する本体であって、長方形の長手方向の中間部の幅が狭くなった全体形状を有し、該長手方向の一端である前部と他端であり該前部より長い後部とを有し、該前部から該中間部へ至る前遷移部及び該後部から該中間部へ至る後遷移部は該中間部へ向かうにつれて幅が狭くなるものと、該本体の該後部の左右側縁から外方へ突出した各テープと、該各テープの突出端部に設けられ、該本体の該前部又は該前遷移部における外装面に着脱可能な各ファスニング部と、該本体の該左右側縁近くに配置された一群の糸状の伸縮材からなる左右の外側伸縮材と、該左右の外側伸縮材より左右中心線近くに配置された一群の糸状の伸縮材からなる左右の内側伸縮材と、該本体の該後部の後端縁近くに幅方向に配置された後端伸縮材と、を備え、該外側伸縮材及び該内側伸縮材が、該後遷移部において該左右側縁に沿って斜めに配置され、該後部において該左右側縁と略平行に配置され、該後部の該後端縁の近くで該左右中心線の方へ斜めに配置されると共に、該後端伸縮材が、少なくとも左右の該内側伸縮材の間を繋ぐように配置されることにより、該本体の該後遷移部及び該後部において該外側伸縮材と該内側伸縮材と該後端伸縮材とが略円弧状に配置され、該本体の該後遷移部及び該後部は、装着時に着用者の臀部に沿ってフィットすると共に臀部との間に排泄物収容空間を有する膨らみ構造を備えることを特徴とする。
【０００７】
該テープ式使い捨ておむつは、該各ファスニング部が、該本体の該前部又は該前遷移部における該外装面に設けられたターゲットテープに着脱可能であってもよい。
【０００８】
該テープ式使い捨ておむつは、該本体の該後部の該後端縁近くに基端を固定されると共に自由端に左右方向にフラップ用伸縮材を配置されたフラップを更に備え、該後端伸縮材が該フラップの該基端内に設けられてもよい。
【０００９】
該テープ式使い捨ておむつは、該本体の左右の該前遷移部と該中間部と該後遷移部にわたって該外装面に表示された、着用者の鼠径部、大腿部の付け根部分、及び殿溝に沿わせて当てる左右のガイドラインを更に備えてもよい。
【００１０】
該テープ式使い捨ておむつは、該本体の該外装面に表示された、該左右のガイドラインにおける着用者の大腿部の付け根部分に沿わせて当てる部分の中央位置を指し示すセンターポイントを更に備えてもよい。
（【００１１】以降は省略されています）
