公開番号2025044765
公報種別公開特許公報(A)
公開日2025-04-02
出願番号2023152530
出願日2023-09-20
発明の名称トイレ
出願人豊田合成株式会社
代理人個人
主分類A47K 17/00 20060101AFI20250326BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】除菌灯を用いて大便器に近い床面の領域を効果的に除菌することができるトイレを提供することにある。
【解決手段】大便器10と、前記大便器10の外側に設置され、床面20の前記大便器10の前方の除菌領域21に紫外光を照射する除菌ユニット30と、を備えた、トイレ1を提供する。
【選択図】図1
特許請求の範囲【請求項１】
大便器と、
前記大便器の外側に設置され、床面の前記大便器の前方の除菌領域に紫外光を照射する除菌ユニットと、
を備えた、
トイレ。
続きを表示（約 600 文字）【請求項２】
人感センサーを備え、
使用者が前記トイレから出たことを前記人感センサーが検知したときに前記除菌ユニットの紫外光源がオン状態になり、
前記除菌ユニットがオン状態になってから所定の時間が経過したとき又は使用者が前記トイレに入ったことを前記人感センサーが検知したときに前記紫外光源がオフ状態になる、
請求項１に記載のトイレ。
【請求項３】
前記大便器が前記床面から浮いて設置され、
前記除菌ユニットが前記大便器の下面に設置される、
請求項１に記載のトイレ。
【請求項４】
前記床面に可視光を照射して、少なくともその面積の半分以上が前記除菌領域と重なる照明領域を照明する照明装置を備えた、
請求項１～３のいずれか１項に記載のトイレ。
【請求項５】
前記照明装置が、模様又は文字を前記照明領域に投影する、
請求項４に記載のトイレ。
【請求項６】
前記照明装置が前記除菌ユニットに含まれる、
請求項４に記載のトイレ。
【請求項７】
前記床面に可視光を照射して、少なくともその面積の半分以上が前記除菌領域と重なる照明領域を照明する照明装置を備え、
前記人感センサー及び前記照明装置が前記除菌ユニットに含まれる、
請求項２に記載のトイレ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、トイレに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、紫外線を含む光を照射する殺菌灯を備え、床の殺菌が可能なトイレが知られている（特許文献１を参照）。
【０００３】
特許文献１に記載のトイレにおいては、側壁又は扉に殺菌灯が設けられており、便器を使用するためにヒトが進入する床が含まれる照射範囲に対して、紫外線を含む光を照射する。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－１２６９３９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に記載のトイレにおいては、殺菌灯が側壁又は扉に設けられており、大便器から離れているため、床面の大便器に近い領域の殺菌効果が十分に得られないおそれがある。
【０００６】
本発明の目的は、除菌灯を用いて大便器に近い床面の領域を効果的に除菌することができるトイレを提供することにある。
【課題を解決するための手段】
【０００７】
本発明の一態様は、上記目的を達成するために、下記のトイレを提供する。
【０００８】
［１］大便器と、前記大便器の外側に設置され、床面の前記大便器の前方の除菌領域に紫外光を照射する除菌ユニットと、を備えた、トイレ。
［２］人感センサーを備え、使用者が前記トイレから出たことを前記人感センサーが検知したときに前記除菌ユニットの紫外光源がオン状態になり、前記除菌ユニットがオン状態になってから所定の時間が経過したとき又は使用者が前記トイレに入ったことを前記人感センサーが検知したときに前記紫外光源がオフ状態になる、上記［１］に記載のトイレ。
［３］前記大便器が前記床面から浮いて設置され、前記除菌ユニットが前記大便器の下面に設置される、上記［１］に記載のトイレ。
［４］前記床面に可視光を照射して、少なくともその面積の半分以上が前記除菌領域と重なる照明領域を照明する照明装置を備えた、上記［１］～［３］のいずれか１項に記載のトイレ。
［５］前記照明装置が、模様又は文字を前記照明領域に投影する、上記［４］に記載のトイレ。
［６］前記照明装置が前記除菌ユニットに含まれる、上記［４］に記載のトイレ。
［７］前記床面に可視光を照射して、少なくともその面積の半分以上が前記除菌領域と重なる照明領域を照明する照明装置を備え、前記人感センサー及び前記照明装置が前記除菌ユニットに含まれる、上記［２］に記載のトイレ。
【発明の効果】
【０００９】
本発明によれば、除菌灯を用いて大便器に近い床面の領域を効果的に除菌することができるトイレを提供することができる。
【図面の簡単な説明】
【００１０】

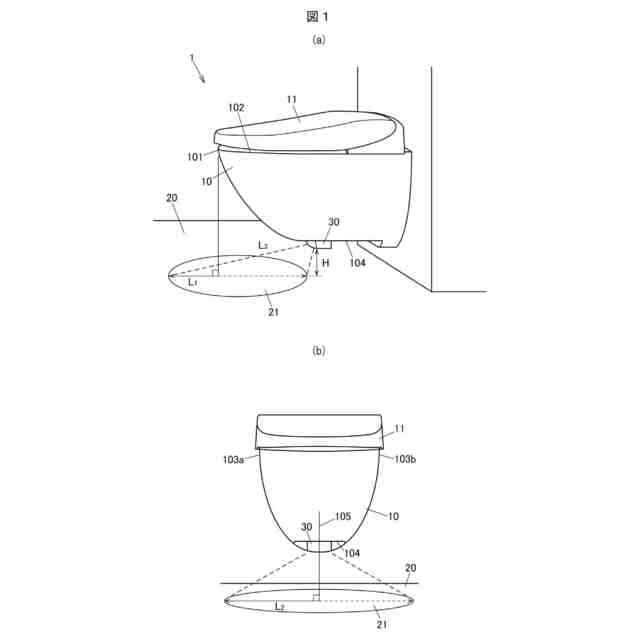

図１（ａ）、（ｂ）は、本発明の第１の実施の形態に係るトイレの構成を概略的に示す図である。

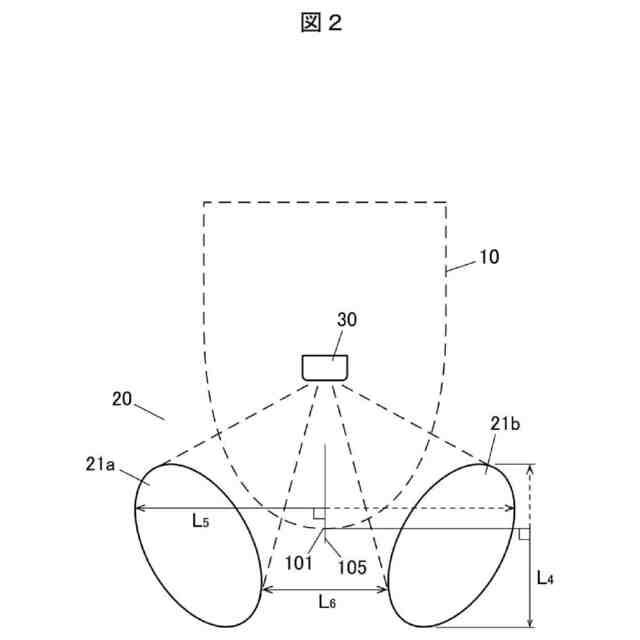

図２は、紫外光が照射される除菌領域が複数設けられる場合の例を模式的に示す図である。

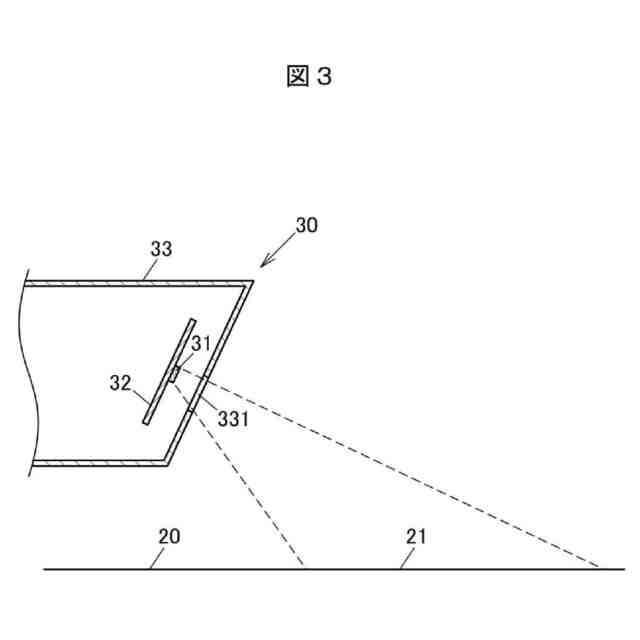

図３は、本発明の第１の実施の形態に係る除菌ユニットの構成例を概略的に示す垂直断面図である。

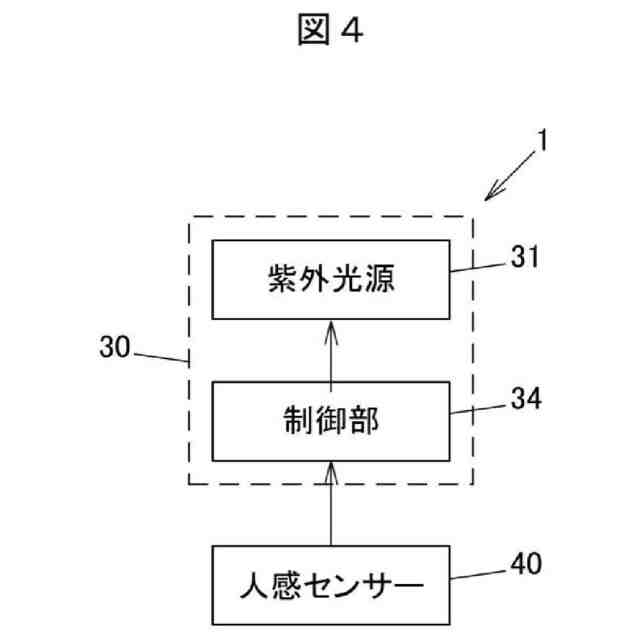

図４は、本発明の第１の実施の形態に係るトイレの機能的な構成の例を示すブロック図である。

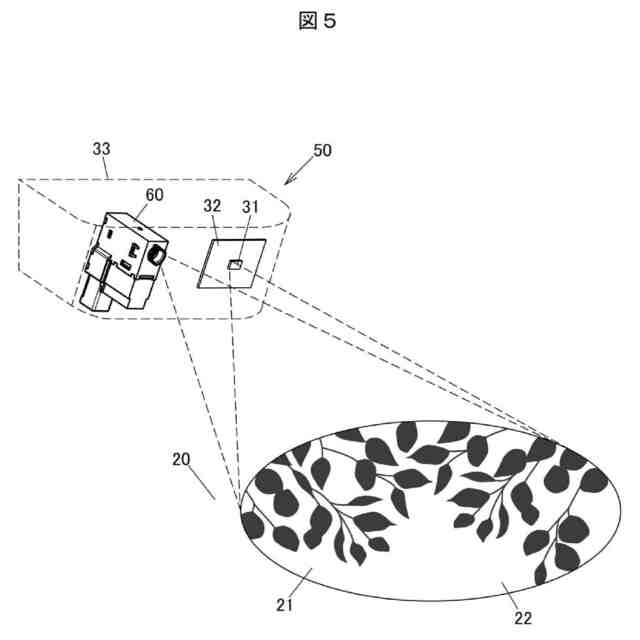

図５は、本発明の第２の実施の形態に係る除菌ユニットの構成例を概略的に示す模式図である。

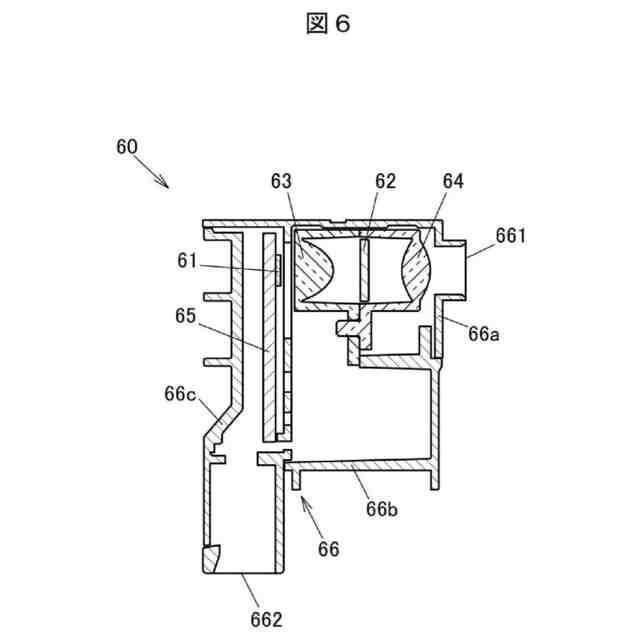

図６は、本発明の第２の実施の形態に係る照明装置の構成例を示す垂直断面図である。

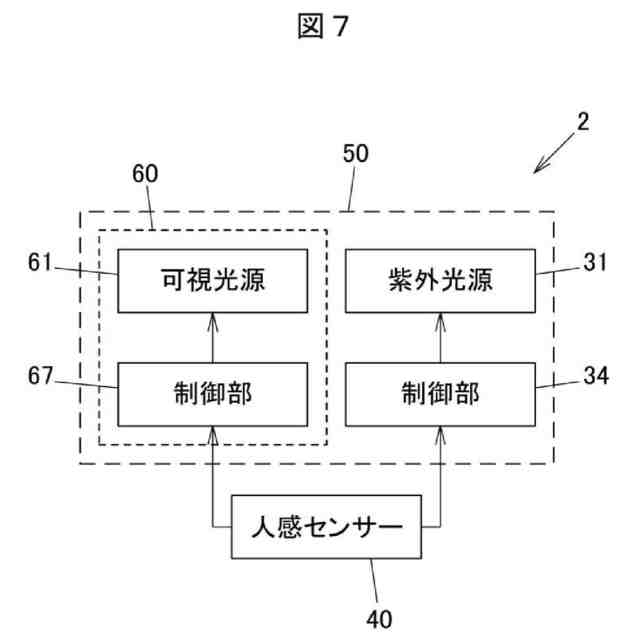

図７は、本発明の第２の実施の形態に係るトイレの機能的な構成の例を示すブロック図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
