公開番号2025044310
公報種別公開特許公報(A)
公開日2025-04-02
出願番号2023151793
出願日2023-09-20
発明の名称較正用ファントム
出願人富士フイルム株式会社
代理人ポレール弁理士法人
主分類A61B 6/58 20240101AFI20250326BHJP(医学または獣医学;衛生学)
要約【課題】変形しにくく取り扱いの容易な較正用ファントムを提供する。
【解決手段】入射するX線の光子エネルギーに対応する電気信号を出力する光子計数型検出器の較正データを取得するときに用いられる較正用ファントムであって、既知の物質である第1基底物質と第2基底物質とを含み、前記第2基底物質は、原子番号が前記第1基底物質よりも大きく、前記第1基底物質によって挟まれることを特徴とする。
【選択図】図3
特許請求の範囲【請求項１】
入射するＸ線の光子エネルギーに対応する電気信号を出力する光子計数型検出器の較正データを取得するときに用いられる較正用ファントムであって、
既知の物質である第１基底物質と第２基底物質とを含み、前記第２基底物質は、原子番号が前記第１基底物質よりも大きく、前記第１基底物質によって挟まれることを特徴とする較正用ファントム。
続きを表示（約 180 文字）【請求項２】
請求項１に記載の較正用ファントムであって、
前記第２基底物質を挟む前記第１基底物質の厚さは上下で等しいことを特徴とする較正用ファントム。
【請求項３】
請求項１に記載の較正用ファントムであって、
前記第２基底物質は、前記第１基底物質によって挟まれるとともに、側面を覆われることを特徴とする較正用ファントム。

発明の詳細な説明【技術分野】
【０００１】
本発明は光子計数型検出器を備えるＸ線ＣＴ（Computed Tomography）装置に係り、光子計数型検出器の較正に用いられる較正用ファントムに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
Ｘ線ＣＴ装置は、被検体へのＸ線の照射と被検体を透過するＸ線の検出とを複数の投影角度において実施することによって取得される複数の投影データを用いて、被検体の断層画像を生成する装置である。生成された断層画像は、被検体を診断するための医用画像として用いられる。
【０００３】
Ｘ線の検出に光子計数型検出器を用いるフォトンカウンティングＣＴ装置では、組成の異なる物質に分解された断層画像、例えば血管造影に用いられるヨード造影剤と軟組織とに分解された断層画像が医用画像として得られる。なお物質が分解された断層画像を得るには、組成と厚さが既知の物質である複数の基底物質の組み合わせで構成されるファントムを光子計数型検出器で計測したときの出力と光子エネルギーとの関係を較正データとして検出器素子毎に予め取得する必要がある。
【０００４】
特許文献１には、アクリル及びヨウ素からなる階段状のファントムを用いて、アクリル厚さ－ヨウ素厚さの２次元地図を較正データとして得ることが開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１３－１４６４８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら特許文献１は、ファントムの取り扱いに関する配慮が不足している。複数の基底物質の組み合わせで構成されるファントムでは、原子番号が比較的大きい基底物質の厚さを極薄く、例えば０．１ｍｍ程度にする場合がある。０．１ｍｍ程度の厚さの基底物質は変形しやすく、変形した基底物質で構成されるファントムを用いて所得された較正データでは、物質を弁別する精度が低下する。
【０００７】
そこで本発明は、変形しにくく取り扱いの容易な較正用ファントムを提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記目的を達成するために本発明は、入射するＸ線の光子エネルギーに対応する電気信号を出力する光子計数型検出器の較正データを取得するときに用いられる較正用ファントムであって、既知の物質である第１基底物質と第２基底物質とを含み、前記第２基底物質は、原子番号が前記第１基底物質よりも大きく、前記第１基底物質によって挟まれることを特徴とする。
【発明の効果】
【０００９】
本発明によれば、変形しにくく取り扱いの容易な較正用ファントムを提供することができる。
【図面の簡単な説明】
【００１０】

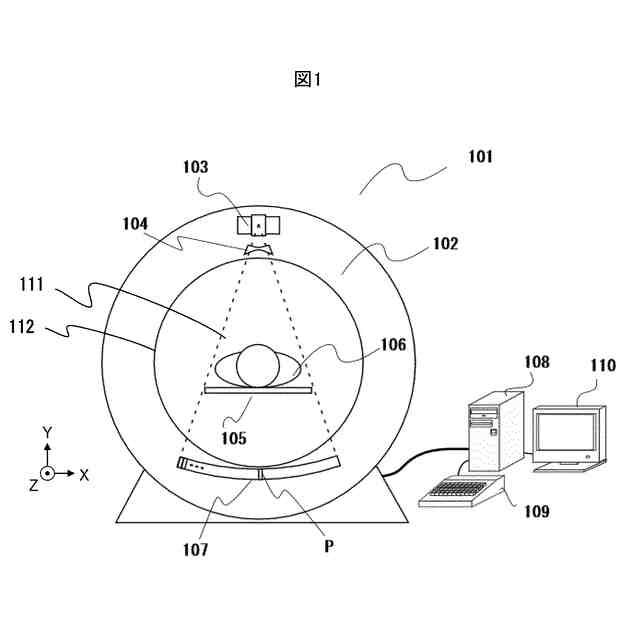

フォトンカウンティングＣＴ装置の全体構成を示す図である。
光子計数型検出器の較正データについて説明する図である。

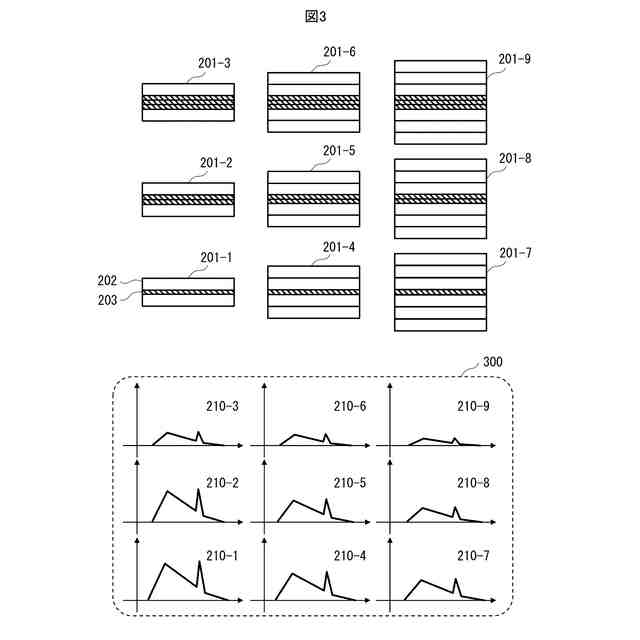

較正用ファントムの構成例と較正用ファントムを用いて取得された較正データの一例を示す図である。
較正用ファントムの他の構成例を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
