公開番号2025043286
公報種別公開特許公報(A)
公開日2025-03-28
出願番号2024146373
出願日2024-08-28
発明の名称狭く均一なろう付け接合部における構成要素の接合方法
出願人ゼネラルエレクトリックテクノロジーゲゼルシャフトミットベシュレンクテルハフツング,General Electric Technology GmbH
代理人個人,弁理士法人NIP&SBPJ国際特許事務所
主分類B22F 7/06 20060101AFI20250321BHJP(鋳造;粉末冶金)
要約【課題】第1の構成要素と第2の構成要素とをしっかりと結合する。
【解決手段】第1の構成要素と第2の構成要素とを接合する方法は、第1の表面を含む第1の構成要素を提供することと、第2の表面を含む第2の構成要素を提供することと、シンカー放電加工(EDM)装置を使用して、第1の表面と第2の表面との間にろう付け接合部を形成することであって、第1の構成要素がシンカーEDM装置の電極として使用され、ろう付け接合部が第1の構成要素と第2の構成要素との少なくとも一方の火花放電によって形成されるように、電圧が第1の構成要素と第2の構成要素との間に生成されることと、ろう付け接合部に沿って第1の構成要素と第2の構成要素とをしっかりと結合することとを含む。
【選択図】図1
特許請求の範囲【請求項１】
第１の構成要素と第２の構成要素を接合する方法であって、
第１の表面を含む第１の構成要素を提供するステップと、
第２の表面を含む第２の構成要素を提供するステップと、
シンカー放電加工（ＥＤＭ）装置を使用して、第１の表面と第２の表面との間にろう付け接合部を形成するステップであって、第１の構成要素が、シンカーＥＤＭ装置の電極として使用され、ろう付け接合部が、第１の構成要素および第２の構成要素の少なくとも一方の火花放電によって形成されるように、第１の構成要素と第２の構成要素との間に電圧が生成される、前記ステップと、
第１の構成要素と第２の構成要素をろう付け接合部に沿ってしっかりと結合するステップと、を含む、方法。
続きを表示（約 970 文字）【請求項２】
第１の構成要素および第２の構成要素をしっかりと結合することにより、タービンエンジン内に画定された高温流路内で使用される補修構成要素が形成される、請求項１に記載の方法
【請求項３】
第１の構成要素を提供するステップが、ニッケル、鉄、およびコバルトのうちの少なくとも１つを含む超合金から作製された第１の構成要素を提供するステップを含む、請求項１に記載の方法。
【請求項４】
第１の構成要素を提供するステップが、第１の表面を画定する摩耗した領域を含む第１の構成要素を提供するステップと、摩耗した領域を修復するために使用される第２の構成要素を提供するステップとを含む、請求項１に記載の方法。
【請求項５】
ろう付け接合部を形成するステップが、±５マイクロメートル以内の隙間公差を有するろう付け接合部に沿って第１の表面と第２の表面との間に隙間を規定するステップを含む、請求項１に記載の方法。
【請求項６】
ろう付け接合部を形成する前に、第１の表面と第２の表面との間に粗接合部が画定され、ろう付け接合部の隙間公差が粗接合部の隙間公差よりも小さい、請求項１に記載の方法。
【請求項７】
ろう付け接合部を形成する前に、粗接合部を形成するために第１の表面および第２の表面の少なくとも一方を機械加工するステップをさらに含む、請求項１に記載の方法。
【請求項８】
第１の構成要素および第２の構成要素をしっかりと結合するステップが、ろう付け接合部に沿って、ろう付けを介して、第１の構成要素および第２の構成要素を固定的に結合するステップをさらに含む、請求項１に記載の方法。
【請求項９】
第１の構成要素を提供するステップがタービンエンジン構成要素を提供するステップを含み、第２の構成要素を提供するステップがフィラー構成要素を提供するステップを含む、請求項１に記載の方法。
【請求項１０】
第２の構成要素を提供するステップが、タービンエンジン構成要素を提供するステップを含み、第１の構成要素を提供するステップが、フィラー構成要素を提供するステップを含む、請求項１に記載の方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【背景技術】
【０００１】
本開示の分野は、一般に、ろう付け接合部における構成要素の接合に関し、より具体的には、構成要素の表面間に小さな隙間公差（small gap tolerance）を有する狭く均一な接合部を形成することを含む構成要素の接合方法に関する。一実施形態では、接合部は、シンカー放電加工装置を用いて形成され、この装置では、構成要素の一方が、構成要素に相補的な表面形状を加工できるようにするために、他方の構成要素の表面に対して加工される電極として使用される。
続きを表示（約 3,300 文字）【０００２】
金属合金の全部または一部で製造された少なくともいくつかの既知の構成要素では、通常の運転中または使用中に構成要素に亀裂や欠陥が発生することがある。例えば、少なくともいくつかの公知の回転機械は、運転中に回転機械の高温流路にさらされる構成要素に、ステンレス鋼やニッケル基、コバルト基、鉄基の超合金を使用している。高温流路は、部品に熱的および／または機械的な負荷、応力、ひずみを与える可能性があり、その結果、時間の経過とともに構成要素に亀裂やその他の欠陥が形成される可能性がある。このような構成要素に亀裂や欠陥が発生した場合、一般的には、高温流路への曝露による高温、応力、および／またはひずみに耐えることができる類似の金属合金材料から作製されたフィラー構成要素で損傷部位を補修することにより、損傷した構成要素を救済（salvage：回収）する。
【０００３】
このような回転機械部品を補修する既知の方法の中には、部品に切り抜き領域が形成されるように、部品から損傷領域を除去し（例えば、機械加工により）、その後、切り抜き領域内の部品に（例えば、ろう付けにより）結合されるフィラーインサートまたはクーポンを挿入する必要があるものがある。高温流路に曝され、超合金から製造される部品の場合、ろう付けは、部品内にインサートを結合するための一般的な技術である。典型的なろう付けプロセスでは、インサートと部品の切り欠き領域との間の隙間や接合部にろう材を適用する。その後、ろう材を溶融させ、液状または溶融したろう材が毛細管現象によって接合部を満たすようにする。溶融したろう材は、固化した時点で冷却され、接合部に沿って部品内のインサートを確実に結合する。
【０００４】
インサートと部品間の高品質なろう付け接合は、回転機械の運転中に部品にかかる機械的および熱的負荷に応じてインサートが部品から脱離する傾向を緩和または排除することを容易にする。高品質のろう付け接続を実現するための重要な要因は、インサートと部品との間に形成される緊密で適合性の高いろう付け接合部である。実際、ろう付け接合部に沿った狭く均一な隙間は、溶融したろう材の毛細管現象を促進し、接合部を完全に満たし、完成したろう付け部に気孔をほとんど発生させずに凝固させる。このため、狭い隙間を狭い隙間公差で形成するためには、ろう付け接合部を規定するインサートと部品の表面形状が実質的に一致していなければならない。インサートと部品の切り抜きとの間の表面形状の不一致の程度が高いと、ろう付け接合部に沿って、より広い隙間、および／または局所的な広い隙間領域が形成され、溶融したろう材がろう付け接合部を完全に満たすための毛管現象が制限される可能性があり、その結果、凝固したろう材の気孔比率が高くなり、ろう付け接合部の品質が低下する。
【０００５】
インサートと部品の表面形状を実質的に一致させ、ろう付け接合部を形成するために、インサートおよび／または部品は、通常、フライス加工またはワイヤ放電加工（ＥＤＭ）を使用して機械加工される。しかし、従来の機械加工技術には限界があり、所望の隙間公差を持つ狭いろう接合を実現できないことが多い。例えば、高温流路部品は一般に複雑な三次元形状の表面形状を有し、部品とインサートが独立して加工されるフライス加工やワイヤ放電加工などの従来の機械加工では、この形状を一致させることが困難である。さらに、機械加工要素（すなわち、回転カッターおよび／またはワイヤ電極）は、所望の表面形状を得るために機械加工を必要とするインサートおよび／または部品上の特定の領域に到達する能力が制限される場合がある。従って、フィラーインサートを用いて、高温流路部品の補修に使用するような部品を接合する方法であって、部品間のより高品質のろう付けを容易にするために、狭く均一なろう付け接合部を形成するための実用的で費用効果の高いアプローチを含む方法に対する必要性が存在する。
【発明の概要】
【０００６】
一態様では、第１の構成要素と第２の構成要素とを接合する方法が提供される。この方法は、第１の表面を含む第１の構成要素を提供することと、第２の表面を含む第２の構成要素を提供することと、シンカー放電加工（ＥＤＭ）装置を使用して、第１の表面と第２の表面との間にろう付け接合部を形成することであって、第１の構成要素がシンカー放電加工装置の電極として使用され、第１の構成要素と第２の構成要素との少なくとも一方の火花放電によってろう付け接合部が形成されるように、第１の構成要素と第２の構成要素との間に電圧が発生されることと、ろう付け接合部に沿って第１の構成要素と第２の構成要素とをしっかりと結合することとを含む。
【０００７】
別の態様では、タービンエンジンで使用する部品を修理する方法が提供される。タービンエンジン構成要素は第１の表面を含む。本方法は、第２の表面を含むフィラー構成要素を提供することと、シンカー放電加工（ＥＤＭ）装置を使用して、第１の表面と第２の表面との間にろう付け接合部を形成することであって、タービンエンジン構成要素およびフィラー構成要素の一方が、シンカー放電加工装置の電極として使用され、タービンエンジン構成要素およびフィラー構成要素の少なくとも一方の火花放電によってろう付け接合部を形成するために、タービンエンジン構成要素とフィラー構成要素との間に電圧を発生させることと、タービンエンジン構成要素およびフィラー構成要素を、ろう付け接合部に沿ってしっかりと結合させることと、を含む。
【０００８】
別の態様では、第１の構成要素と第２の構成要素を接合する方法が提供される。この方法は、第１および第２の構成要素の少なくとも一方を機械加工して、第１の構成要素の第１の表面と第２の構成要素の第２の表面との間に第１の接合部を形成することと、機械加工の後に、第１および第２の表面間に第２の接合部を形成することであって、第２の接合部は、第１の接合部よりも小さい隙間公差を有し、第２の接合部は、第１および第２の構成要素の一方を放電加工（ＥＤＭ）電極として使用して、第１および第２の表面において相補的な表面形状を火花放電加工することによって形成される、ことと、第２の接合部に沿って第１および第２の構成要素をしっかりと結合することとを含む。
【図面の簡単な説明】
【０００９】
本開示のこれらおよび他の特徴、態様、および利点は、以下の詳細な説明を添付の図面を参照しながら読むと、よりよく理解されるであろう。

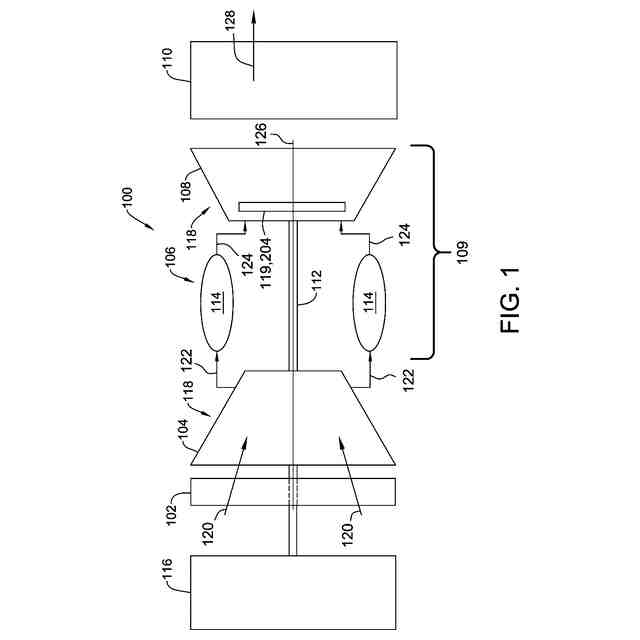

例示的な回転機械の概略図である。

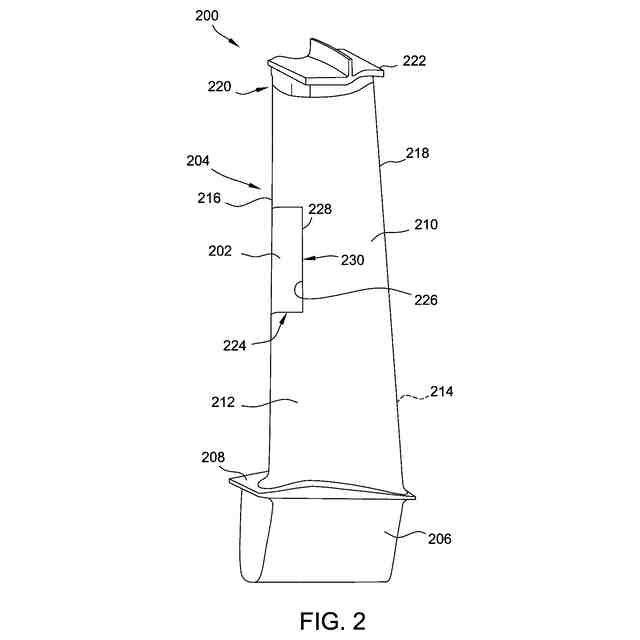

図１の回転機の高温流路部分に露出し、修理または改修された例示的な部品の透視図である。

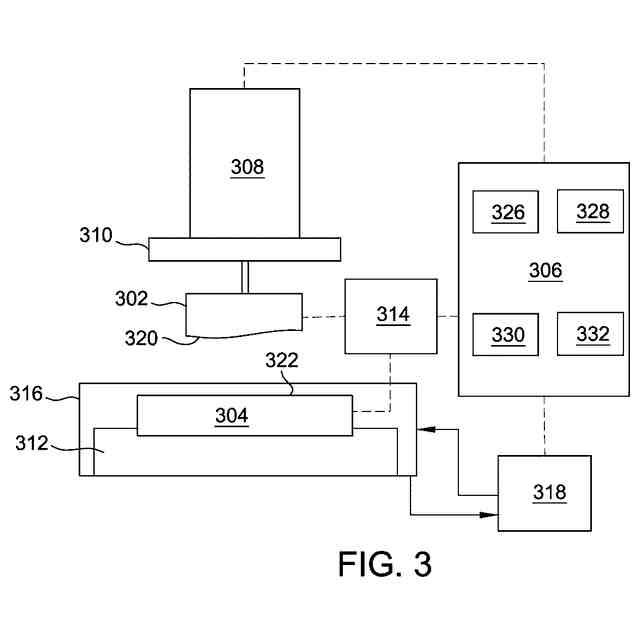

２つの部品間にろう付け接合部を形成するために使用される例示的なシンカー放電加工装置の概略図である。
２つの部品間に狭く均一なろう付け接合部を形成する、例示的な工程順序を示す図である。
２つの部品間に狭く均一なろう付け接合部を形成する、例示的な工程順序を示す図である。
２つの部品間に狭く均一なろう付け接合部を形成する、例示的な工程順序を示す図である。

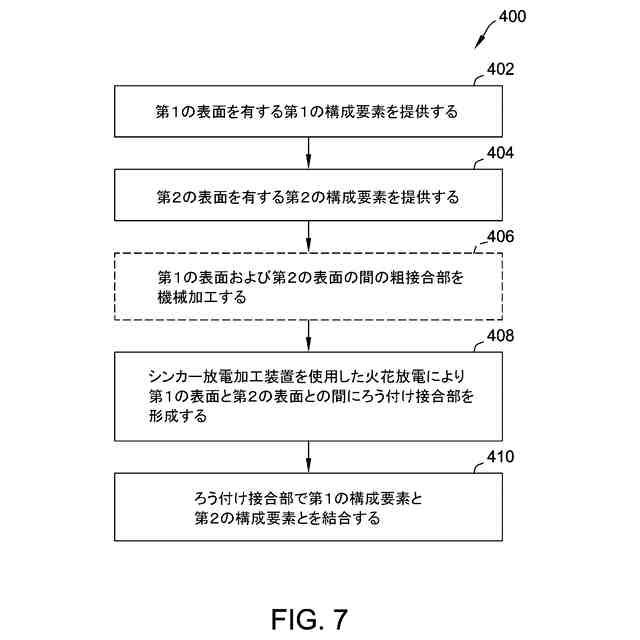

２つの部品を接合する例示的な方法のフロー図である。
【００１０】
図面全体を通して使用される対応する参照文字は、対応する部分を示す。別段の指示がない限り、本明細書で提供される図面は、本開示の実施形態の特徴を説明するためのものである。これらの特徴は、本開示の１つ以上の実施形態を含む多種多様なシステムにおいて適用可能であると考えられる。そのため、図面は、本明細書に開示される実施形態の実施に必要であることが当業者によって知られているすべての従来の特徴を含むことを意味するものではない。
【発明を実施するための形態】
（【００１１】以降は省略されています）
