公開番号2025039880
公報種別公開特許公報(A)
公開日2025-03-21
出願番号2025006873,2022094424
出願日2025-01-17,2022-06-10
発明の名称床面清掃具
出願人レック株式会社
代理人個人,個人
主分類A47L 13/254 20060101AFI20250313BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】床面にこびり付いた付着物を削ぐように取り除くことができる床面清掃具を提供する。
【解決手段】床面清掃具は、把持部1と、この把持部1の先端1aに固定された板状の取付部2と、この取付部2の裏面に取り付けられる同形の清掃部3とから構成されている。面ファスナによって清掃部3に対して取り付け、取り外し可能な取付部2には、清掃部3を取り付けずに、単独で使用することもできる。この際に用いるブレード部2dが取付部2の辺部に長手方向に沿って形成され、端辺が外側に向かって鋭角とされている。このブレード部2dはシリコン等の弾性材から成り、床面にこびり付いた付着物を削ぐように取り除くことができる。
【選択図】図5
特許請求の範囲【請求項１】
棒状体である把持部と、該把持部の先端に固定された矩形状の取付部と、該取付部の裏面に取り付け、取り外し可能な清掃部とから構成される床面清掃具であって、
前記清掃部は軟性樹脂から成る本体部を有しており、該本体部の裏面全面には、複数の繊維毛を束ねた多数の繊維束が略均一に配置されており、
前記取付部の辺部に沿って、弾性材から成るブレード部が形成されていることを特徴とする床面清掃具。
続きを表示（約 730 文字）【請求項２】
前記把持部は、前記取付部に対して、前記ブレード部が形成された一方の前記辺部に対向する他方の辺部側に傾く斜め方向に取り付けられていることを特徴とする請求項１に記載の床面清掃具。
【請求項３】
前記ブレード部の端辺は、外側に向かって鋭角とされていることを特徴とする請求項１又は２に記載の床面清掃具。
【請求項４】
前記ブレード部は弾性材から成ることを特徴とする請求項１～３の何れか１項に記載の床面清掃具。
【請求項５】
前記清掃部は前記取付部の裏面に面ファスナを介して面係合することを特徴とする請求項１～４の何れか１項に記載の床面清掃具。
【請求項６】
前記繊維束の繊維毛は、先端に向かって、少なくとも前記把持部を主に摺動させる方向に沿う一方の方向と、該一方の方向と逆方向であって前記摺動させる方向に沿う他方の方向とに拡がってことを特徴とする請求項１～５の何れか１項に記載の床面清掃具。
【請求項７】
前記取付部の表面には対となる複数の貫通孔が設けられ、
前記本体部には、前記清掃部を前記取付部に取り付けた際に、前記貫通孔内に位置する個所に、線状の切込み辺が設けられいることを特徴とする請求項１～６の何れか１項に記載の床面清掃具。
【請求項８】
前記取付部に取り付けられた前記清掃部の直下に清掃シートを配置し、前記繊維毛を前記清掃シートの表面に当接した後に前記清掃シートの端部を、前記貫通孔を通して前記切込み辺に挿着することで、前記取付部及び清掃部に対して、前記清掃シートが固定されることを特徴とする請求項７に記載の床面清掃具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、床面の塵や埃を集めたり、床面に付着した汚れの拭き取りを可能とする床面清掃具に関するものである。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には、払拭具が開示されている。この払拭具は、把持部材と、この把持部材が連続する清掃ヘッドから成っている。清掃ヘッドの四隅には保持手段が設けられており、各保持手段は、可撓性及び弾発性を有する合成樹脂から成り、略矩形板状の天板と、この天板の周縁の稍々内側から立下がる周壁とから構成されている。
【０００３】
天板には、保持手段を清掃ヘッドに装着した状態で、清掃ヘッドの長手方向に延在する保持用スリットと、この保持用スリットに連なる第１、第２開き用スリットが形成されている。
【０００４】
払拭シートの一部を保持用スリットに指で押し込むことで、清掃ヘッドに払拭シートを保持させることができ、この際に、保持用スリットには第１及び第２開き用スリットが保持用スリットに連なって形成されているので、容易に鋸歯状部分と直線状部分とを、押し込み方向に変形させて払拭シートを保持用スリット内に押し込むことが可能である。
【先行技術文献】
【特許文献】
【０００５】
特開平０９－０５６６５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかし、特許文献１の保持手段では、清掃に際して床面に払拭具の払拭シートを擦り付けても、床面にこびり付いた付着物を削ぐように取り除くことができない。
【０００７】
本発明の目的は、上述の課題を解消し、取付部に清掃部を取り付けずに、単独で使用することができ、床面にこびり付いた付着物を取り除くことができる床面清掃具を提供することにある。
【課題を解決するための手段】
【０００８】
上記目的を達成するための本発明に係る床面清掃具は、棒状体である把持部と、該把持部の先端に固定された矩形状の取付部と、該取付部の裏面に取り付け、取り外し可能な清掃部とから構成される床面清掃具であって、前記清掃部は軟性樹脂から成る本体部を有しており、該本体部の裏面全面には、複数の繊維毛を束ねた多数の繊維束が略均一に配置されており、前記取付部の辺部に沿って、弾性材から成るブレード部が形成されていることを特徴とする。
【発明の効果】
【０００９】
本発明に係る床面清掃具によれば、取付部に清掃部を取り付けずに、単独で使用することもでき、床面にこびり付いた付着物をブレード部により削ぐように取り除くことができる。
【図面の簡単な説明】
【００１０】

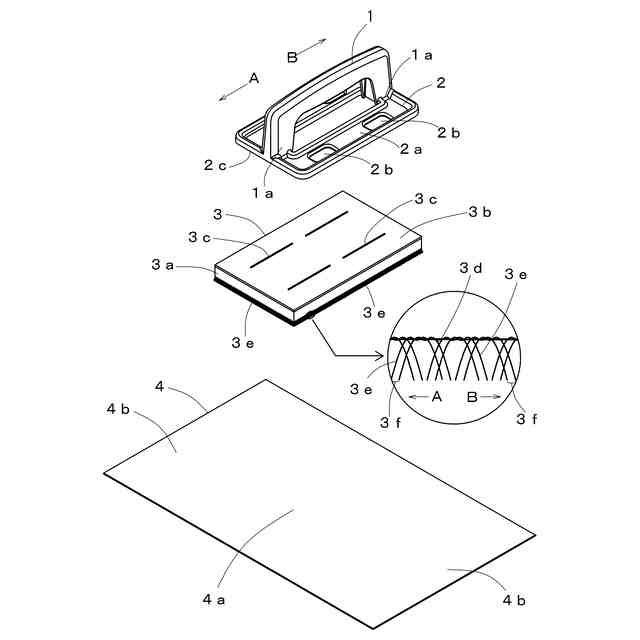

実施例１の床面清掃具の分解斜視図である。

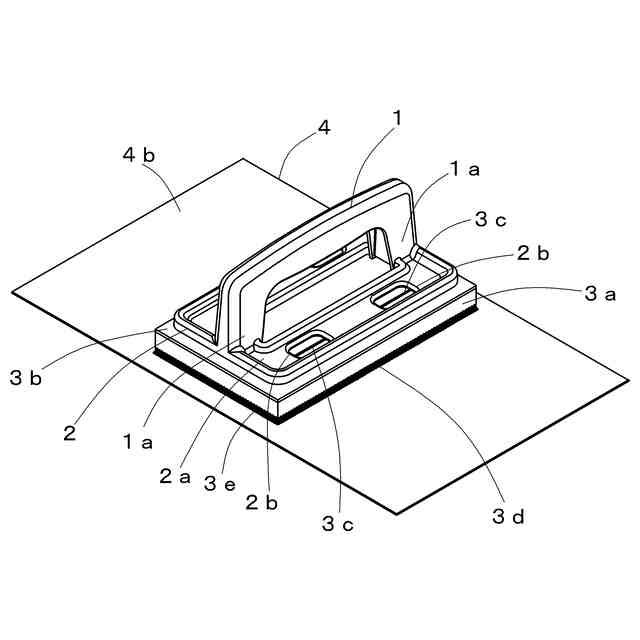

清掃シート上に床面清掃具を載置した状態の斜視図である。
床面清掃具に清掃シートを取り付けた状態の斜視図である。
図３のＣ－Ｃ’断面図である。

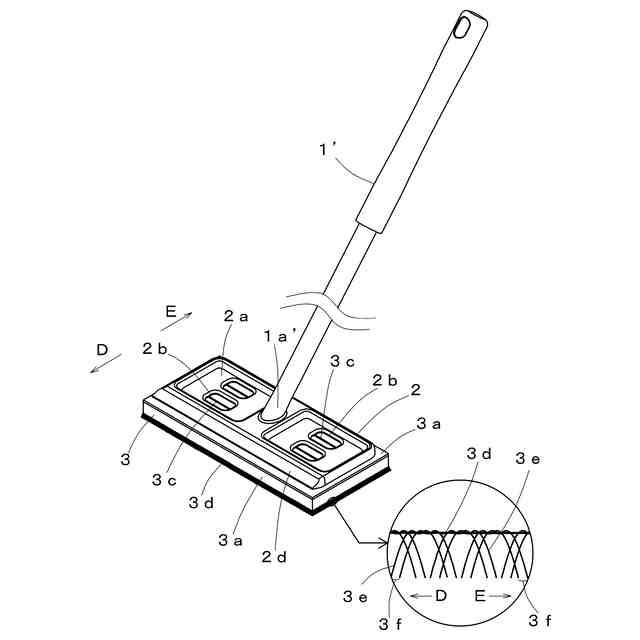

実施例２の床面清掃具の斜視図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
