公開番号2025039734
公報種別公開特許公報(A)
公開日2025-03-21
出願番号2025002996,2024209775
出願日2025-01-08,2022-07-29
発明の名称内容物充填システム及び殺菌方法
出願人大日本印刷株式会社
代理人個人,個人,個人
主分類B65B 55/12 20060101AFI20250313BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】二酸化炭素の排出量を低減することが可能な、内容物充填システム及び殺菌方法を提供する。

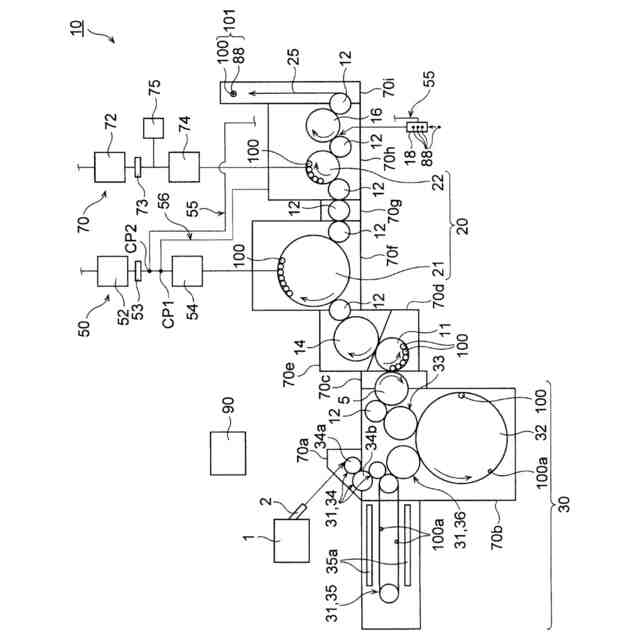

【解決手段】内容物充填システム10は、水を非加熱殺菌する水殺菌ライン50と、製品原液を加熱殺菌する原液殺菌ライン70と、水殺菌ライン50及び原液殺菌ライン70にそれぞれ接続され、水及び製品原液をボトル100に充填する充填装置20とを備えている。
【選択図】図1
特許請求の範囲【請求項１】
水を非加熱殺菌する水殺菌ラインと、
製品原液を加熱殺菌する原液殺菌ラインと、
前記水殺菌ライン及び前記原液殺菌ラインにそれぞれ接続され、前記水及び前記製品原液を容器に充填する充填装置と、
前記水殺菌ラインを制御する制御部とを備え、
前記水殺菌ラインは、紫外線によって前記水を殺菌し、
前記水殺菌ラインは、前記水を殺菌する水殺菌機を少なくとも有し、
前記水殺菌機は、無菌フィルタを少なくとも含み、
前記制御部は、前記無菌フィルタの上流側の圧力と下流側の圧力との間の圧力差が所定の値以上となった場合に、前記水を前記水殺菌ラインの外部に排出し、
前記容器は缶である、内容物充填システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、内容物充填システム及び殺菌方法に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
殺菌された容器（ＰＥＴボトル）に殺菌された内容物を無菌環境下で充填し、その後、容器をキャップによって閉栓する無菌充填システム（アセプティック充填システム）が知られている（例えば、特許文献１参照）。
【０００３】
具体的には、無菌充填システムにおいて、成形した容器を無菌充填システムに供給し、無菌充填システム内で、容器に殺菌剤としての過酸化水素水溶液をスプレーする。その後、過酸化水素水溶液を乾燥することにより容器を殺菌する。次いで、容器に内容物を無菌充填する。
【０００４】
ところで、近年、環境負荷の低減を目的として、排出される二酸化炭素の量を低減することが求められている。
【先行技術文献】
【特許文献】
【０００５】
特許第４５２６８２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本開示はこのような点を考慮してなされたものであり、二酸化炭素の排出量を低減することが可能な、内容物充填システム及び殺菌方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示の第１の態様は、水を非加熱殺菌する水殺菌ラインと、製品原液を加熱殺菌する原液殺菌ラインと、前記水殺菌ライン及び前記原液殺菌ラインにそれぞれ接続され、前記水及び前記製品原液を容器に充填する充填装置とを備える、内容物充填システムである。
【０００８】
本開示の第２の態様は、上述した第１の態様による内容物充填システムにおいて、前記水殺菌ラインは、紫外線によって前記水を殺菌しても良い。
【０００９】
本開示の第３の態様は、上述した第１の態様又は上述した第２の態様による内容物充填システムにおいて、前記水殺菌ラインにおいて、前記水は、低圧水銀ランプ及び中圧水銀ランプのうちの少なくとも一方からの紫外線によって、殺菌されても良い。
【００１０】
本開示の第４の態様は、上述した第２の態様又は上述した第３の態様によるによる内容物充填システムにおいて、内容物充填システムは、前記水殺菌ラインを制御する制御部を更に備えていても良く、前記制御部は、前記紫外線の照射量又は照度が所定の値以下となった場合に、前記水を前記水殺菌ラインの外部に排出しても良い。
（【００１１】以降は省略されています）
