公開番号2025015900
公報種別公開特許公報(A)
公開日2025-01-31
出願番号2023118781
出願日2023-07-21
発明の名称包装箱
出願人株式会社トーモク
代理人個人
主分類B65D 5/02 20060101AFI20250124BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】胴部の角部を増やしながらも容易に製函することが可能な包装箱を提供する。

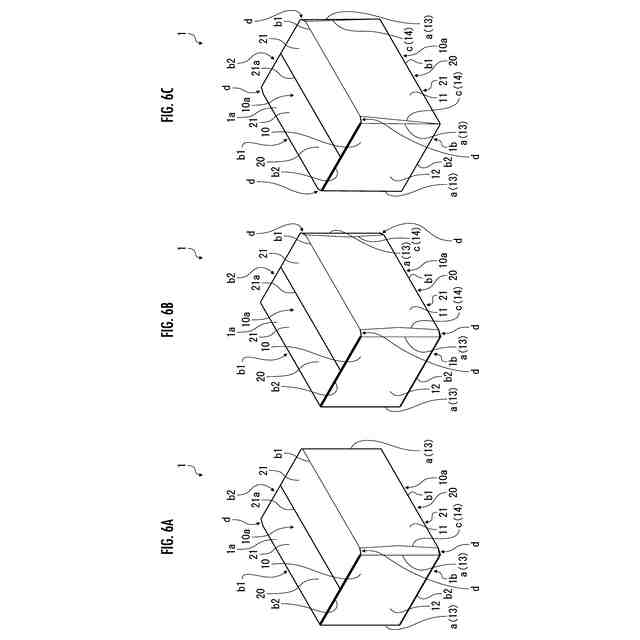

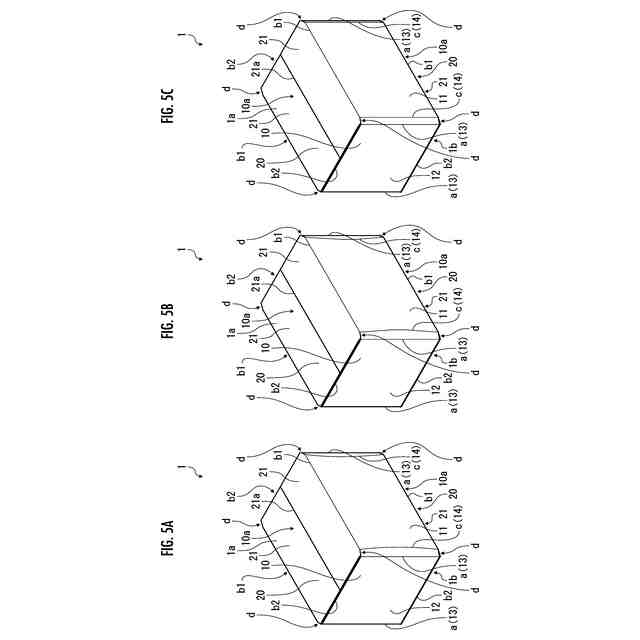

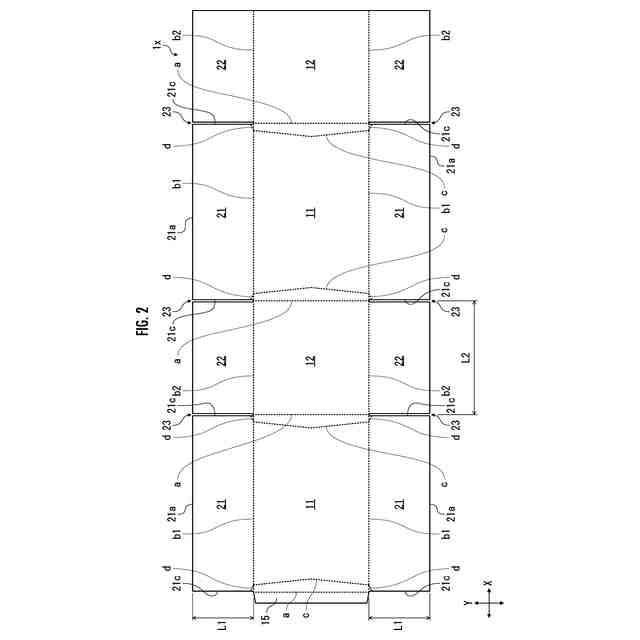

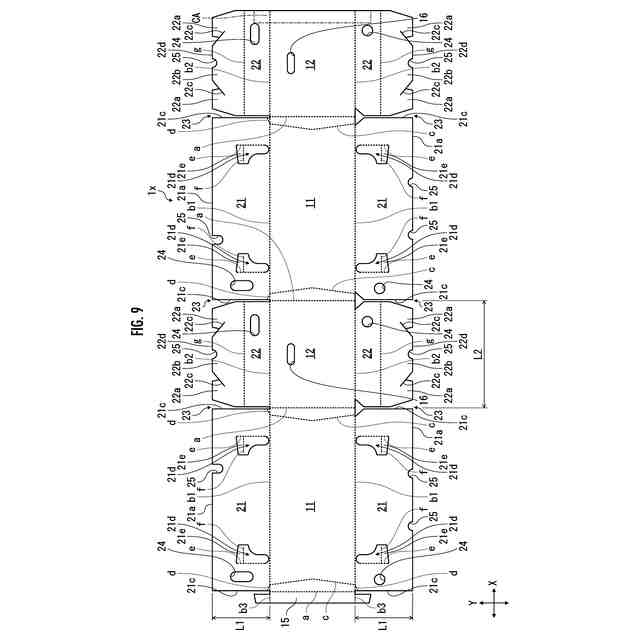

【解決手段】包装箱1は、筒状の胴部10、および胴部10の2つの開放端10aのいずれか一方を閉塞する閉塞部20を有し、胴部10は、互いに対向する一対の長側板11、および胴部折目線aを介して一対の長側板11を繋ぐ一対の短側板12を有し、閉塞部20は、フラップ折目線b1を介して長側板11に連接されると共にフラップ折目線b1で内方に折り曲げられるフラップ21を有し、一対の長側板11の少なくとも一方には、フラップ折目線b1の両端よりも長側板11の中央側の位置において胴部折目線と同方向に延びる追加折目線cが設けられ、フラップ21または長側板11のフラップ折目線b1側には、追加折目線cの折れ曲がりに対応したフラップ21または長側板11の変形を誘起する変形誘起部dが設けられる。

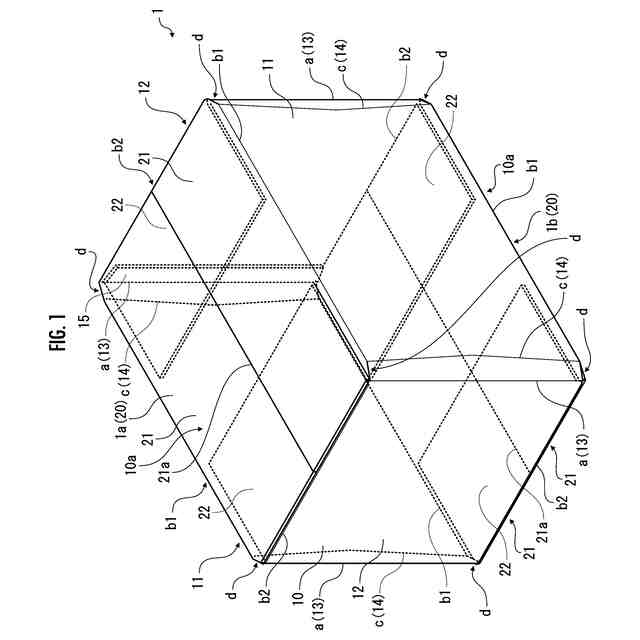

【選択図】図1

特許請求の範囲【請求項１】
筒状の胴部、および前記胴部の２つの開放端のいずれか一方を閉塞する閉塞部を有する包装箱であって、
前記胴部は、互いに対向する一対の第１側板、および前記一対の第１側板に胴部折目線を介して連接されることで前記一対の第１側板を繋ぐ一対の第２側板を有し、
前記閉塞部は、フラップ折目線を介して前記第１側板に連接されると共に前記フラップ折目線で内方に折り曲げられるフラップを有し、
前記一対の第１側板の少なくとも一方には、前記胴部折目線と同方向に延びると共に、前記フラップ折目線の両端よりも前記第１側板の中央側に位置する部分を有する追加折目線が設けられ、
前記フラップまたは前記第１側板の前記フラップ折目線側には、前記追加折目線の折れ曲がりに対応した前記フラップまたは前記第１側板の変形を誘起する変形誘起部が設けられることを特徴とする包装箱。
続きを表示（約 580 文字）【請求項２】
請求項１に記載の包装箱において、

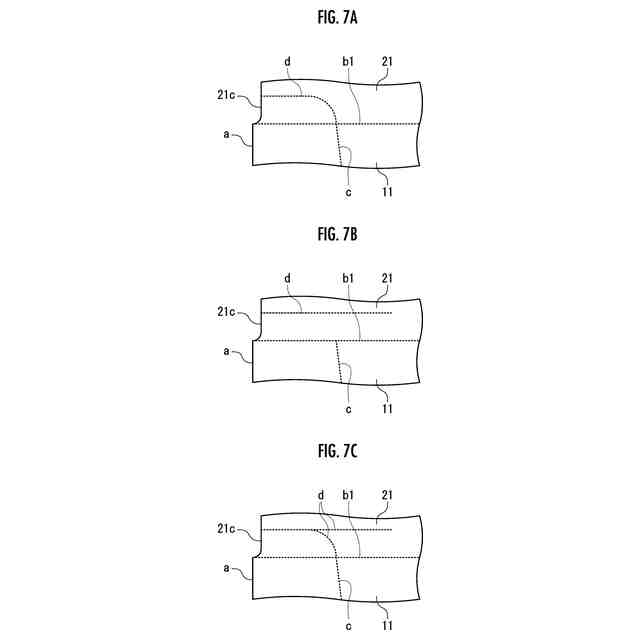

前記変形誘起部は、前記胴部折目線、前記フラップ折目線および前記追加折目線とは別に設けられる補助折目線から構成されることを特徴とする包装箱。
【請求項３】
請求項２に記載の包装箱において、
前記補助折目線は、前記フラップ折目線から分岐するように設けられることを特徴とする包装箱。
【請求項４】
請求項２に記載の包装箱において、
前記補助折目線は、前記追加折目線と接続するように設けられることを特徴とする包装箱。
【請求項５】
請求項２に記載の包装箱において、
前記補助折目線は、前記フラップ折目線と平行な部分を有することを特徴とする包装箱。

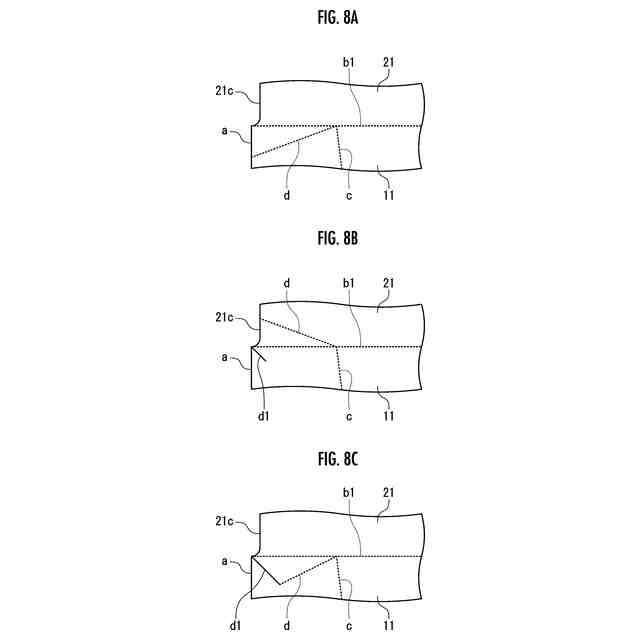

【請求項６】
請求項１に記載の包装箱において、
前記第１側板には、前記フラップ折目線の前記追加折目線に近い方の一端から前記第１側板側に延びる補助全切線が設けられることを特徴とする包装箱。
【請求項７】
請求項６に記載の包装箱において、
前記変形誘起部は、前記胴部折目線、前記フラップ折目線および前記追加折目線以外の補助折目線から構成され、
前記補助折目線は、前記補助全切線と接続するように設けられることを特徴とする包装箱。

発明の詳細な説明【技術分野】
【０００１】
本発明は、各種物品を収容する包装箱に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、各種物品を収容する包装箱として、端部から切り込まれた複数の溝（スリット）を備える一枚のブランクシートを折り曲げて製函される（組み立てられる）溝切り形の包装箱が普及している。この溝切り形は、ブランクシートの溝が形成されていない端部に設けられた継ぎ代を反対側の端部に接着することで筒状の胴部を形成し、溝切りによって形成されたフラップを折り曲げることで、胴部の軸方向両端の開放端の少なくとも一方を閉塞するように構成されている。
【０００３】
このような溝切り形の包装箱は、一般に４か所で折り曲げられた四角筒状（直方体状）の胴部を備えているが、八角筒状や六角筒状の胴部を備えるものも存在している（例えば、特許文献１参照）。このように、胴部を八角筒状等に構成して角部（折り曲げ部）を増やすことで、軸方向（胴部の２つの開放端を繋ぐ方向）の座屈に対する抵抗性を高めることができる。
【０００４】
また、胴部の角部を増やすことで、物品の収納効率を同等に確保しながらも胴部の周長を短縮することが可能となる。例えば、四角筒状の胴部に面取りを施すようにして八角筒状に構成することで、角部近傍のデッドスペースを削減しつつ、胴部の周長を短縮することが可能となる。これにより、収納効率が同等の包装箱でありながらも、ブランクシートの面積が低減されるため、材料費を削減することができる。
【先行技術文献】
【特許文献】
【０００５】
特開２０１７－６１３４１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、胴部の角部を増やして八角筒状等に構成した場合、製函が困難になるという問題があった。具体的には、胴部が一般的な四角筒状の場合、胴部の４つの側板のうち互いに対向する側板同士が略平行に維持されるため、４つの角部を略直角に折り曲げた適切な状態を保持するのが容易であるところ、角部を増やした場合には各側板の姿勢の自由度が増すことから、各角部を適切な角度（直角以外の角度）に折り曲げた上で、その状態を保持する必要があり、製函に手間と時間を要するものとなっていた。
【０００７】
この点、上記特許文献１に記載の包装箱では、内フラップの側縁部で支持することによって、製函後の胴部の形状が八角筒状等に保持されるようにしている。しかしながら、製函時に内フラップを折り曲げる際には、内フラップが胴部の内側に入り込んで側縁部が内面に接するように、胴部を適切な八角筒状等に保持する必要があり、製函を容易にするものとはなっていなかった。
【０００８】
本発明は、このような実情に鑑み、胴部の角部を増やしながらも容易に製函することが可能な包装箱を提供しようとするものである。
【課題を解決するための手段】
【０００９】
本発明の包装箱は、筒状の胴部、および前記胴部の２つの開放端のいずれか一方を閉塞する閉塞部を有する包装箱であって、前記胴部は、互いに対向する一対の第１側板、および前記一対の第１側板に胴部折目線を介して連接されることで前記一対の第１側板を繋ぐ一対の第２側板を有し、前記閉塞部は、フラップ折目線を介して前記第１側板に連接されると共に前記フラップ折目線で内方に折り曲げられるフラップを有し、前記一対の第１側板の少なくとも一方には、前記胴部折目線と同方向に延びると共に、前記フラップ折目線の両端よりも前記第１側板の中央側に位置する部分を有する追加折目線が設けられ、前記フラップまたは前記第１側板の前記フラップ折目線側には、前記追加折目線の折れ曲がりに対応した前記フラップまたは前記第１側板の変形を誘起する変形誘起部が設けられることを特徴とする。
【００１０】

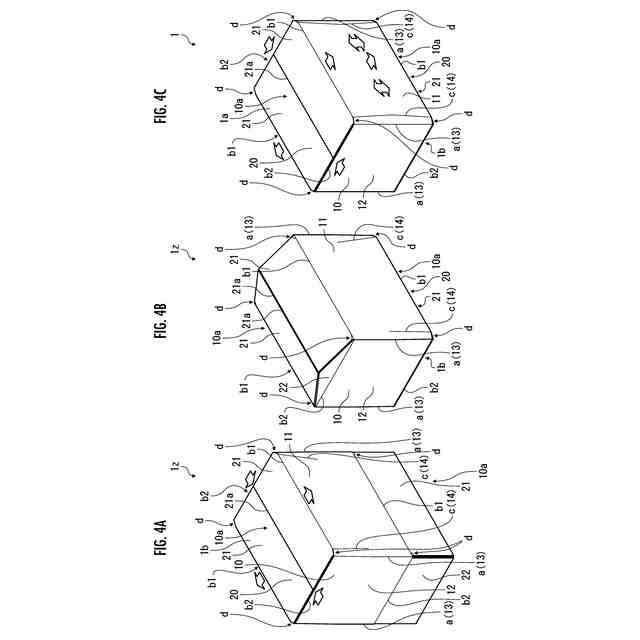

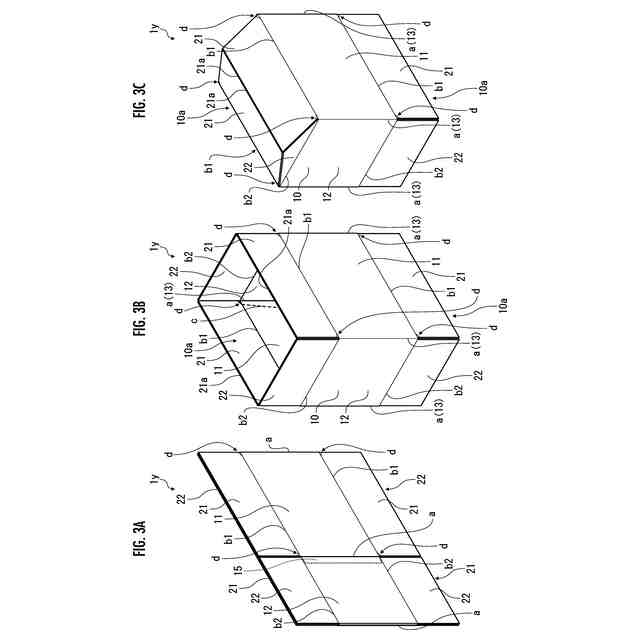

本発明の包装箱によれば、製函時に追加折目線を山折りに（表側が凸となるように）折り曲げて角部を増やす際に、第１側板における追加折目線を挟んだ両側部分をフラップによって支持し、製函中における折り曲げ前の追加折目線の不用意な折れ曲がりの防止、および折り曲げ後の追加折目線の状態の安定的な保持を可能としながらも、追加折目線およびフラップ折目線の折れ曲がりが阻害されないようにすることができる。すなわち、本発明の包装箱によれば、胴部の角部を増やしながらも、胴部を支持する治具等を必要とすることなく、胴部が四角筒状の場合と略同様の手順で容易に製函することができる。
（【００１１】以降は省略されています）
