公開番号2024176994
公報種別公開特許公報(A)
公開日2024-12-19
出願番号2023105490
出願日2023-06-09
発明の名称粘着テープ付き段ボール箱
出願人個人
代理人
主分類B65D 5/02 20060101AFI20241212BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】一般に段ボール箱を組立てるときは、折り畳んだ状態から起こして立方体を作り、その後、底を作る。その際、粘着テープを使って外フラップを固定する。封印する場合も同じである。しかし、この方法では、その都度、粘着テープを用意しなければならない。また、目視で貼るために、出来上がりにばらつきがある。本発明は、この課題を解決することを目的とする。
【解決手段】段ボール箱を成形する前の畳んだ状態のときに、底面と天面の2つある外フラップの1つに、予め剥離紙を施した接着テープを貼り付けておく。そして、実際の組み立て場面では、畳んだ状態から立方体を作り、底の外フラップを寄せ合わせる。その時、外フラップの1つに貼られた接着テープの剥離紙を剥ぎ、露出した粘着テープをもう一方の外フラップに押し付ける。

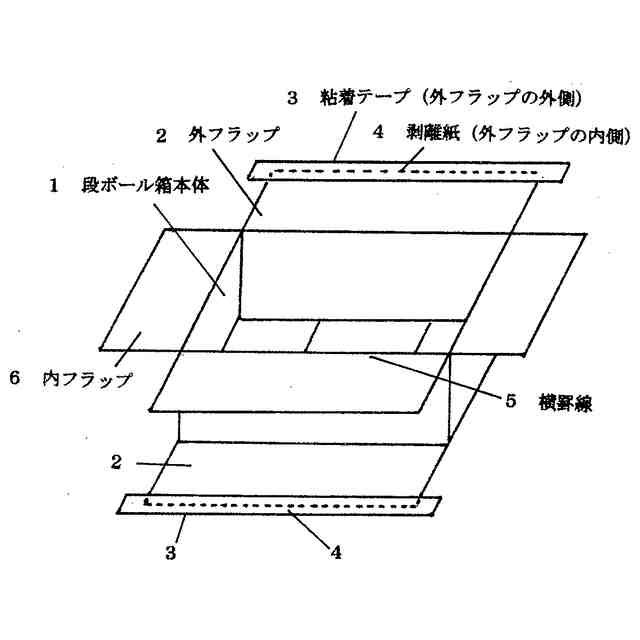

【選択図】図1
特許請求の範囲【請求項１】
段ボール箱の天面及び底面を構成する２つの外フラップの内の１つで、かつ段ボール箱を組み立てたときに寄り合う部分に、予め剥離紙を施した粘着テープを貼り付けた段ボール箱

発明の詳細な説明【技術分野】
【０００１】
本発明は、主にＪＩＳ規格の０２形（溝切り形）の段ボール箱の底面を形成する２つの外フラップの１つに、剥離紙を施した市販の粘着テープを予め貼り付けておく。そして、組み立てる際は、立体を形成したら、剥離紙を剥ぎ、表出した表出した粘着部分を他方の外フリップに圧着して、組立てを完了する。
天面（ふた面）の場合も同様に行う。このことにより、段ボール箱の組み立てを容易に、かつ同じ仕上がりが期待できる段ボール箱に関するものである。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、段ボール箱を組み立てるときは、まず、畳んだ状態から立方体を形づくった後に、底の部分を形成する２つの外フラップを突合わせる。そこに、別途用意した粘着テープを、まず段ボール箱の幅面に数ｃｍほど貼り付けた後に、そのテープを伸ばして２つの外フラップを固定している。
また、段ボール箱に品物を入れて、封印をするときも同じ順で進めている。
【先行技術文献】
【０００３】
段ボール箱の組み立てを容易にするために、予め外フラップの突き合わせ部分の一方に、剥離紙を施した粘着テープを貼り付けておくという発明は見当たらない。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
段ボール箱の組み立てるとき、または封印するときは、別途、粘着テープなどを用意しなければならない。
【０００５】
また、粘着テープを使って段ボール箱を組み立てるときに、２つのフラップを突き合わせた線に、粘着テープの縦の中央線がくるのが望ましいが、目視で貼り付けていくと、粘着テープを真っ直ぐに貼ることができず、片方に偏って貼られることがある。そのために外フラップが外れたり、ふたが簡単に開いたりすることがある。貼った後の見栄えも悪い。
本発明は、上記の２つの課題を解消すためになされたものである。
【課題が解決するための手段】
【０００６】

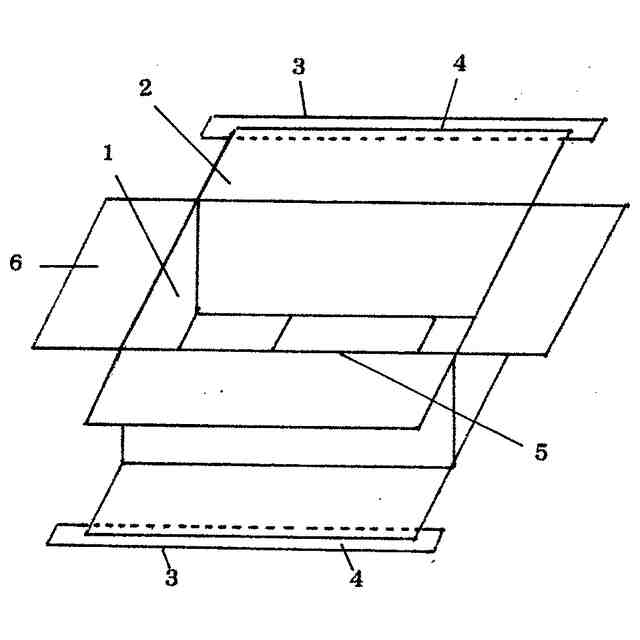

まず、外フラップの横罫線より６ｃｍから１０ｃｍほど長めの粘着テープを用意する。次にこの粘着テープを組み立てる前の段ボール箱の天面の外フラップ及び底面の外フラップが寄り合う部分の一つに縦半分に、端を３ｃｍから５ｃｍ残して貼り付ける。その上にこの粘着テープと同じまたは少し大きめの剥離紙を貼っておく。剥離紙はコの字形でもよい。
組み立ては、畳まれた段ボール箱を起こして立方体にした後、底面の２つの外フラップを寄せ合わせ、形を整えた後、粘着テープが貼られた方の外フラップから剥離紙を剥ぎ取る。その次に、粘着テープを抑えて固定する。
【０００７】
蓋をする場合も同様に、天面の２つの外フラップを寄せ合わせ、その後、粘着テープが貼られた方の外フラップから剥離紙を剥ぎ取る。その次に、粘着テープを抑えて固定する。
【発明の効果】
【０００８】
また、箱を形成したり、封をしたりするときに、その都度粘着テープを用意したり、必要な長さに切ったりする必要がない。
【０００９】
予め、粘着テープを、外フラップに貼り付けておくことで、段ボール箱を形成した後の仕上がりが画一的になる。
【００１０】
本発明により、段ボール箱の組み立てを短時間に行うことができる
【図面の簡単な説明】
（【００１１】以降は省略されています）
